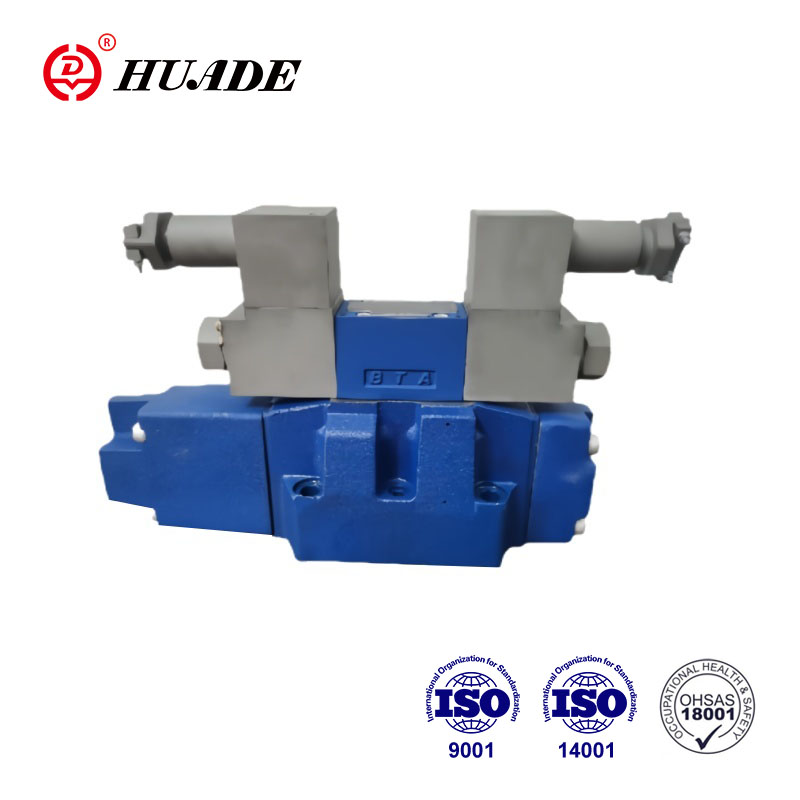

Жарылыстан қорғалған пропорционалды бағыттаушы клапан 4WRZ дәл басқаруды және жарылысқа төзімді өнімділікті қажет ететін гидравликалық жүйелерде кеңінен қолданылады. Huade компаниясының 4WRZ сериялы жарылысқа төзімді клапандары CNEX сертификатына ие. Жарылыстан қорғалған рейтингтер мен сертификаттар әдетте тиісті халықаралық стандарттарға сәйкес келеді. Жарылыстан қорғалған пропорционалды клапан 4WRZ гидравликалық жүйенің қысымын, ағынын және бағытын дәл бақылауға қол жеткізе алатын ағынды реттеудің сезімтал сипаттамаларына ие.
| Жалпы | ||
| Клапан түрі | Қыркүйек | |
| Орнату | қосымша, жақсырақ көлденең | |
| Сақтау температурасының диапазоны (℃) | -20-дан +80-ге дейін | |
| Қоршаған орта температурасының диапазоны (℃) | -20-дан +70-ке дейін | |
| Салмағы (Кг) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Гидравликалық (HLPAG.p=100bar арқылы өлшенген: 40 ℃ ± 5 ℃) | ||||||
| Номиналды өлшем | 10 | 16 | 25 | 32 | ||
| Жұмыс қысымы (бар) | Пилоттық клапан | Сыртқы пилоттық маймен қамтамасыз ету | 30-100 бар | |||
| Ішкі пилоттық маймен қамтамасыз ету | 100-ден 350-ге дейін "D3" ғана | |||||
| Негізгі клапан | 315 дейін | 350-ге дейін | 350-ге дейін | 350-ге дейін | ||
| Кері ағын қысымы (бар) | T порты (R порты)(сыртқы пилоттық майды төгу) | 315 дейін | 250-ге дейін | 250-ге дейін | 150-ге дейін | |
| T порты (ішкі пилоттық май ағызу) | 30-ға дейін | 30-ға дейін | 30-ға дейін | 30-ға дейін | ||
| Y порты | 30-ға дейін | 30-ға дейін | 30-ға дейін | 30-ға дейін | ||
| Пилоттық май көлемінің кіріс сигналы 0-100 % (см) | 1.7 | 4.6 | 10 | 26.5 | ||
| Қадамдық кіріс сигналымен X және Y портындағы пилоттық май ағыны 0-100 % (л/мин) | 3.5 | 5.5 | 7 | 15.9 | ||
| Негізгі клапанның шығыны (л/мин) | 170 дейін | 460 дейін | 870 дейін | 1600 дейін | ||
| Гидравликалық сұйықтық | DIN 51524 бойынша минералды май (HL, HLP) Қосымша сұйықтықтар сұрау бойынша! | |||||
| Гидравликалық сұйықтықтың температура диапазоны (℃) | -20-дан +80-ге дейін (жақсырақ +40-тан +50-ге дейін) | |||||
| Тұтқырлық диапазоны (мм2/s) | 20 - 380 (жақсырақ 30 - 46) | |||||
| Ластану дәрежесі | Қысымдағы сұйықтықтың ластануының ең жоғары рұқсат етілген дәрежесі NAS 1638 немесе ISO 4406(c) | Ең аз ұстау жылдамдығы βx≥ 75 болатын сүзгі ұсынылады | ||||
| Пилоттық клапан | NAS 1638 сынып 7 | x=5 | ||||
| Негізгі клапан | NAS 1638 9 сынып | x=15 | ||||
| Гистерезис (%) | ≤ 6 | |||||
| Электрлік | ||
| Клапан түрі | Қыркүйек | |
| EN 60529 стандартына сәйкес клапанның қорғаныс түрі | Кабель ұясы орнатылған және құлыпталған IP65 | |
| Кернеу түрі | DC | |
| Пәрмен мәнінің қабаттасуы (%) | 15 | |
| Макс. ток (A) | 1.5 | |
| Соленоидты катушка кедергісі (Ω) | Суық мән 20℃ | 4.8 |
| Макс. жылы мән | 7.2 | |
| Салық (%) | 100 | |
| Катушка температурасы (℃) | 150-ге дейін | |
| EN 60529 стандартына сәйкес клапан қорғанысы | Орнатылған және бекітілген қосылатын қосқышы бар IP65 | |
| Басқару электроникасы | ||
| WRZ түріне арналған сыртқы күшейткіш | VT-VSPA2-1-L2X/... | |
| Командалық мән сигналы | Кернеу кірісі "A1" (V) | V±10 |
| «F1» ағымдағы кіріс (мА) | 4-тен 20-ға дейін | |
Ерекше өзгешеліктері:
▶Ағынның бағыты мен шамасын басқару үшін ұшқышпен басқарылатын пропорционалды бағыттаушы клапан
▶Орталық жіппен және алынбалы орамдағы пропорционалды соленоидтармен жұмыс істейді
▶Қосымша тақтаны орнату үшін:
ISO 4401 және DIN 2430 үлгілеріне тасымалдау үлгісі
▶Орталық серіппелі басқару катушкасы
▶4WRZE: кірістірілген электроника (OBE) кернеу кірісі немесе ток кірісі (A1 және F1)
▶4WRZ: байланысты басқару электроникасы (бөлек тапсырыс)
Қолдану:
4WRZ-L7X жарылыстан қорғалған бағыттаушы клапан катушкалар өндіруде, көмір өндіру машиналарында, металлургиялық машиналарда бағыт пен ағынды басқару үшін қолданылады.
■Пилоттық клапан түрі 3DREP 6...
Пилоттық клапан пропорционалды соленоидпен басқарылатын 3 жақты қысымды төмендететін клапан болып табылады. Ол электрлік кіріс сигналын қысымның пропорционалды шығыс сигналына түрлендіру үшін қолданылады және барлық 4WRZ... клапандарында қолданылады.
Пропорционалды соленоидтар орталық жіппен және алынбалы катушкасы бар басқарылатын тұрақты тұрақты дымқыл түйреуіш соленоидтар болып табылады. Соленоид қосымша түрде сыртқы электроника арқылы басқарылады.
Дизайн:
Клапан негізінен мыналардан тұрады:
– Тұрғын үй (1)
– Қысымды өлшейтін катушкалар (3 және 4) бар басқару катушкасы (2)
– Орталық жіппен электромагниттік (5 және 6).
Жұмыс принципі
–Соленоидтар (5 және 6) қуатсыз күйде болғанда, басқару шпульі (2) ұсталады.
орталық жағдайдағы қысу серіппелері арқылы
–Пропорционал соленоидты қуаттандыру арқылы басқару катушкасының (2) тікелей жұмысы, мысалы. электромагниттік «a» (5) қосу. Қысымды өлшейтін золотник (3) және реттеуші золотник (2) электрлік кіріс сигналына пропорционалды солға жылжытылады; Прогрессивті ағын сипаттамалары бар саңылау тәрізді көлденең қималар арқылы Р-ден В-ға және А-дан Т-ге қосылу; Соленоидты (5) токтан ажырату, басқару катушкасын (2) қысу серіппесі орталық жағдайға қайтарады, Орталық күйде А және В порттары T үшін ашық, яғни гидравликалық сұйықтық резервуарға ағынсыз ағып кетуі мүмкін. кез келген шектеулер.
–Қолмен қайта анықтау, қосымша, оның көмегімен басқару катушкасын (2) соленоидты қуаттандыруды қажет етпестен жылжытуға болады.
Ескертулер:
3DREP 6 түрі:Резервуар желісінің төгілуіне жол бермеу керек. Сәйкес орнату жағдайында алдын ала жүктеу клапаны орнатылуы керек (алдын ала жүктеме қысымы шамамен 2 бар).
Екі катушка орны бар пилоттық клапан
(3DREP 6...B... түрі)
Негізінде, бұл клапан нұсқасының функциясы үш катушка позициясы бар клапанға сәйкес келеді. Дегенмен, бұл 2 позициялы клапан тек «a» (5) соленоидпен қамтамасыз етілген. 2-ші пропорционал соленоидтың орнына тығынды бұранда (7) орнатылған.
■Пилоттық басқарылатын пропорционалды бағыттаушы клапандар 4WRZ...
4WRZ... типті вентильдер пропорционалды электромагниттермен жұмыс істейтін пилоттық басқарылатын бағыттаушы клапандар болып табылады. Олар ағынның бағыты мен шамасын басқарады.
Дизайн:
Клапандар негізінен мыналардан тұрады:
– Пропорционал соленоидтары (5 және 6), басқару катушкасы (2) және саңылау тығындары (15) бар пилоттық клапан (9)
– Негізгі катушка (11) және орталықтандыру серіппесі (12) бар негізгі клапан (10).
Жұмыс принципі
– Соленоидтар (5 және 6) қуатсыздандырылған кезде, негізгі золотник (11) орталық күйде орталықтандыру серіппелері (12) арқылы ұсталады.
– 1thAe TmBain катушкасының (11) пилоттық клапан (9) арқылы жұмыс істеуі, негізгі катушка катушка күйіне, ағынның P-ден A-ға және В-дан T(R) немесе P-ден В-ға және А-дан T-ке өтуіне байланысты пропорционалды түрде жылжытылады. (Ө).
мысалы «b» (6) электромагнитті қуаттандыру арқылы басқару золотник (2) оңға жылжытылады, пилоттық май пилоттық клапан (9) арқылы қысым камерасына (13) беріледі және негізгі катушканы (11) пропорционалды түрде жылжытады. электрлік кіріс сигналына; Прогрессивті ағыны бар саңылау тәрізді көлденең қималар арқылы Р-ден А-ға және В-дан Т-ға қосылу.
сипаттамалары.
Соленоидтың (6), басқару орамасының (2) және негізгі катушканың (11) кернеуін өшіру орталық күйге қайтарылады.
– Пилоттық майды ішкі клапанға P порты арқылы немесе сырттан X порты арқылы жеткізу.
– Қосымша қолмен ауыстырудың көмегімен басқару шпульін (2) соленоидты қуаттандыруды қажет етпестен жылжытуға болады.
Ескертулер:
Жүйедегі қысым 100 бардан жоғары болса, пилоттық клапан (9) мен негізгі клапан (10) арасында D3 типті пилоттық қысымды төмендету модулі (14) орнатылуы керек.
Жарылыстан қорғалған пропорционалды бағыттаушы клапанның нышандары 4WRZ
