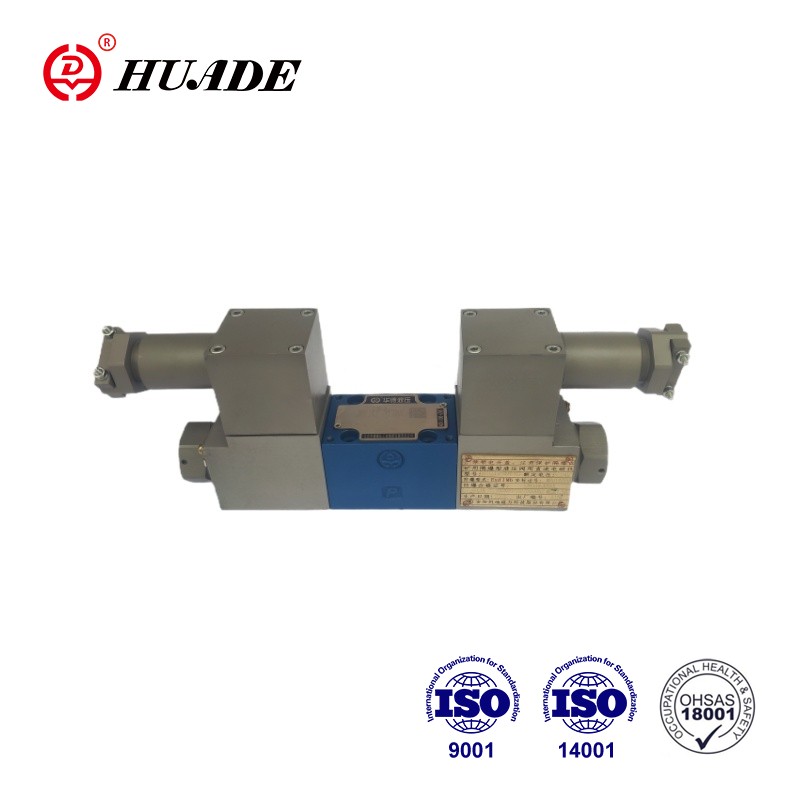

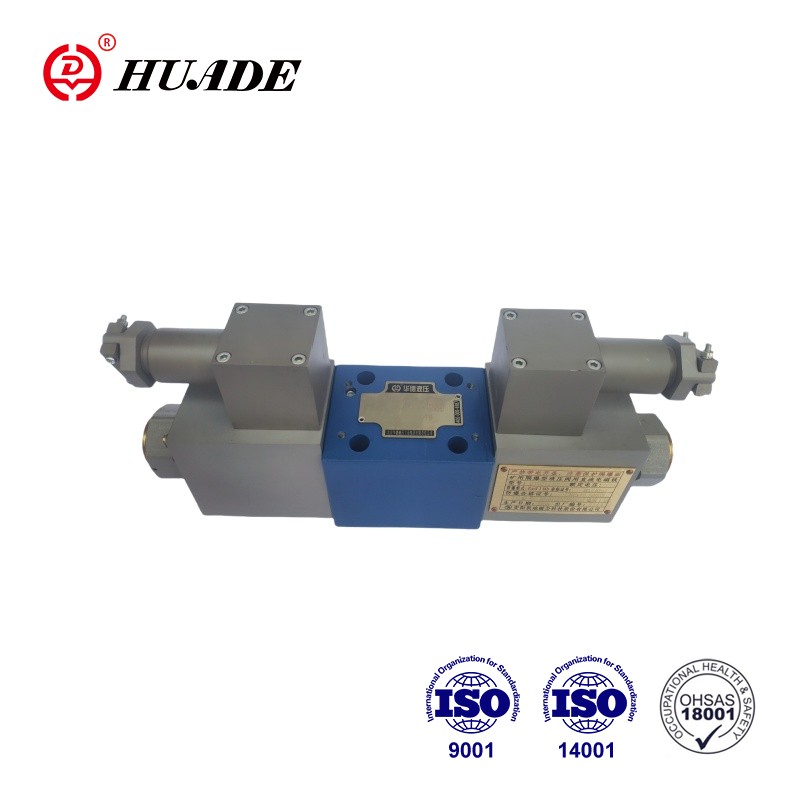

Жарылыстан қорғалған пропорционалды бағыттаушы клапан 4WRA 10-2X жоғары сапалы коррозияға төзімді материалдардан жасалған және корпусы жарылысқа төзімді материалдардан жасалған, ол жарылысқа және жалын эрозиясына тиімді қарсы тұра алады. Жарылыстан қорғалған пропорционалды бағыттаушы клапан 4WRA 10-2X CNEX сертификаттауынан өтті. Huade жарылысқа төзімді өнімі жоғары сапа мен төмен бағамен нарықта тұрақты мақтауға ие болды.
| Гидравликалық | |||
| Орнату | Қосымша, жақсырақ көлденең | ||
| Номиналды өлшем | 6 | 10 | |
| Салмағы (кг) | 4WRA...2X | 2 | 6.6 |
| Номиналды ағын Qvnom кезінде △p = 10 бар (л/мин) | 7, 15, 26 | 30, 60 | |
| Гистерезис (%) | ≤5 | ||
| Кері айналу аралығы (%) | ≤1 | ||
| Жауап сезімталдығы (%) | ≤ 0,5 | ||
| Максималды жұмыс қысымы | A,B,P порттары (бар) | 350 | |
| T порты (бар) | 210 | ||
| Қысымды сұйықтық | DIN 51524 бойынша минералды май(HL,HLP). | ||
| Сұраныс бойынша басқа қысымды сұйықтықтар! | |||
| Қоршаған ауа температурасының диапазоны (℃) | 4WRA...2X | -20°C – 70°C (-4°F – 158°F) | |
| Тұтқырлық диапазоны (мм2/s) | 20-дан 380-ге дейін (30-дан 46-ға дейін жақсырақ) | ||
| Сұйықтықтың тазалығы сыныбы | NAS1638 класс9 немесе ISO 4406 сыныбы 20/18/15 | ||
| Электрлік | ||||
| 1) Соленоидтық деректер | ||||
| Кернеу түрі | DC | |||
| 4WRA үшін пәрмен мәні сигналы | ±10Vor4~20mA | |||
| Соленоидқа максималды ток (A) | 2.5 | 1.5 | 0.8 | |
| Соленоидты катушка кедергісі (Ω) | Суық мән 20°C | 2 | 4.8 | 19.5 |
| Max.warm мәні | 3 | 7.2 | 28.8 | |
| Салық (%) | ED100% | |||
| Максималды катушка температурасы (℃) | 150 | |||
| EN60529 стандартына сай клапан қорғанысы | IP 65 | |||
| 2) Басқару электроникасы | ||||
| Күшейткіш | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Қоректендіру кернеуі (V) | Номиналды кернеу | 24 | ||
| Төменгі шекті мән | 21/22(4WRA) | |||
| Жоғарғы шекті мән | 35 | |||
| Күшейткіш қуат тұтынуы (A) | Imax | <1,8 | ||
| Импульстік ток | 3 | |||
Ерекше өзгешеліктері:
▶Ағынның бағыты мен шамасын басқару үшін тікелей басқарылатын пропорционалды бағыттаушы клапан
▶Қосымша пластинаны орнату үшін: Орналастыру үлгісі ISO4401 стандартына сәйкес келеді
▶Орталық жіппен және алынбалы орамдағы пропорционалды соленоидтар арқылы іске қосу
▶Орталық серіппелі басқару катушкасы
Қолдану:
Жарылыстан қорғалған пропорционалды бағыттаушы клапан 4WRA 10-2X көмір шахталарында кеңінен қолданылады. мұнай-химия өнеркәсібі.
Клапандар негізінен мыналардан тұрады: монтаждау беті бар корпус (1), қысу серіппелері (2) бар басқару катушкасы (3), орталық ойы бар соленоидтар (4).
Электромагниттердің (4) кернеуі өшірілгенде, басқару золотник (3) қысу серіппелері (2) арқылы орталық күйде ұсталады.
Пропорционал электромагниттердің (4) біреуін қуаттандыру арқылы басқару катушкасының (3) тікелей жұмысы, мысалы. соленоидты оң жаққа басқару, содан кейін электрлік кіріс сигналына пропорционалды реттегіш золотникті (3) солға жылжыту және прогрессивті ағын сипаттамалары бар саңылау тәрізді көлденең қималар арқылы Р-ден А-ға және В-дан Т-ке қосылу.
4WRA(E)...A-2X 2 ауыстырып-қосқыш позициялық клапандар, алайда, тек "a" электромагнитімен жабдықталған. Штепсель (6) «b» пропорционалды соленоидта орнатылған.
Жарылыстан қорғалған пропорционалды бағыттаушы клапанның таңбалары 4WRA 10-2X
