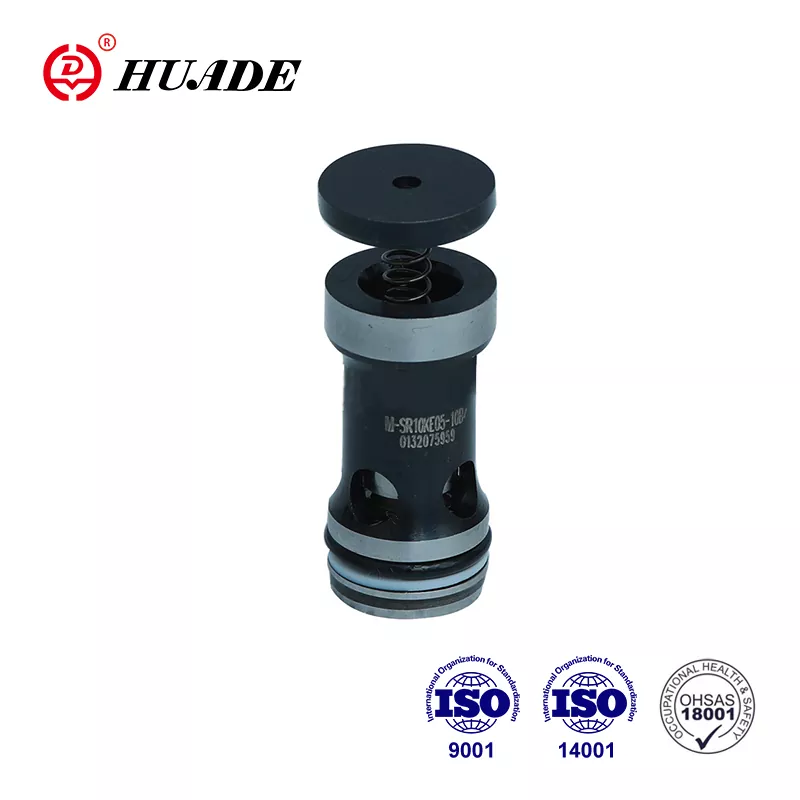

1979 жылы Қытай мен Германия үкіметтері арасындағы стратегиялық серіктестік арқылы құрылған компания Rexroth компаниясының озық технологиясын біріктірді. Huade® картриджді клапан M-SR сол сериядағы Rexroth өнімдеріне балама болып табылады. Бұл үнемді. Барлық өнімдер зауыттан шығар алдында қатаң сынақтан өтеді және су өткізбейтін қаптамамен стандартты картонға оралады. Бір жыл кепілдік мерзімі ішінде жөндеуге тегін. Huade халықаралық стандарттарға жетті, атап айтқанда ISO9001, ISO14001 және ISO45001. Huade® картридж клапаны M-SR сенімді өнімділікке ие және қытайлық тұтынушылар арасында танымал. Бұл Қытайдағы танымал ұлттық бренд.
|
Техникалық деректер (осы параметрлерден тыс қолданбалар үшін бізбен кеңесіңіз!) |
|
|
Макс. қысым (МПа) |
31,5 дейін |
|
Жарылу қысымы (МПа) |
Сипаттама қисықтарды қараңыз |
|
Макс. ағыс (л/мин) |
Сипаттама қисықтарды қараңыз |
|
Жұмыс сұйықтығы |
Минералды мұнай немесе фосфатты эфир |
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
|
Сұйықтық тазалығы |
Қысымдағы сұйықтықтың максималды рұқсат етілген ластану дәрежесі NAS 1638 кассасына сәйкес 9. Сондықтан β10≥75 ең аз ұстау жылдамдығы бар сүзгіні ұсынамыз. |
Ерекше өзгешеліктері:
▶ Тік бұрышты тексеру клапанының картриджі ретінде коллекторлық блоктарға орнату үшін
▶ Бір бағытта ағып кетпейтін жабу
▶ 6 ашу қысымы, қосымша
Қолдану:
Ол негізінен сорғының шығысында кері қысым және бүйірлік клапандар ретінде қолданылады.
4. M-SR картридж клапанының функциялары, бөлімі, нышандары
M-SR типті тексеру клапанының картриджі бір бағытта ағынды жақсырақ мөлшерлеу және қарсы бағытта еркін ағынды қамтамасыз ету міндетін атқарады.

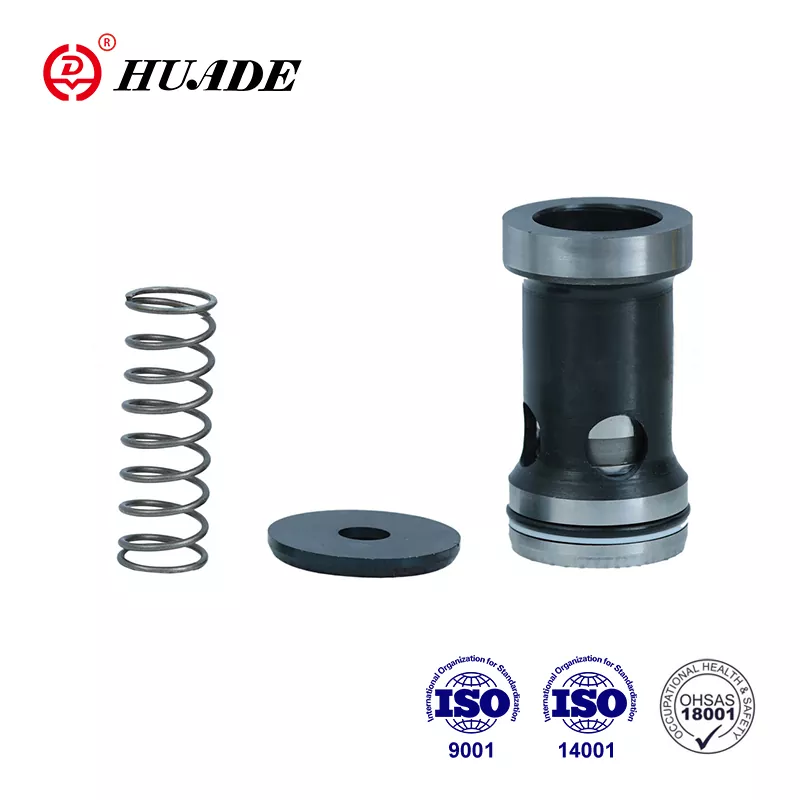

Клапан клапан төлкесін (1), золотникті (2), серіппелі орынды (3) және серіппелерді (4) қамтитын.
Таңба
Құрылым диаграммасы
1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.
3. Зауыттан шыққанда қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.
4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.
5. Клапанмен байланысқан беттің кедір-бұдырлығы 0,8-ге дейін қажет.
6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
