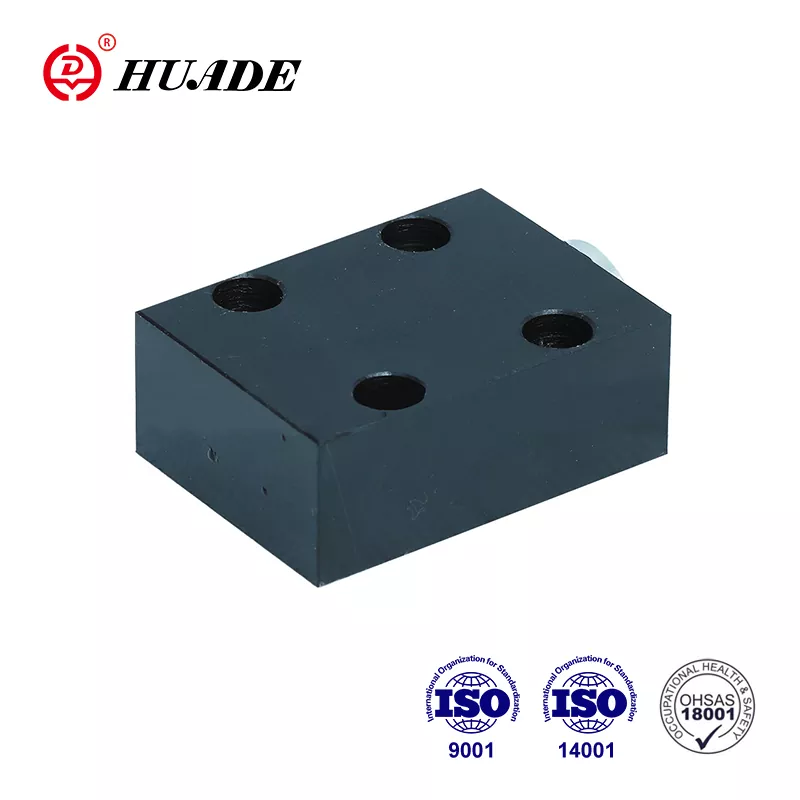

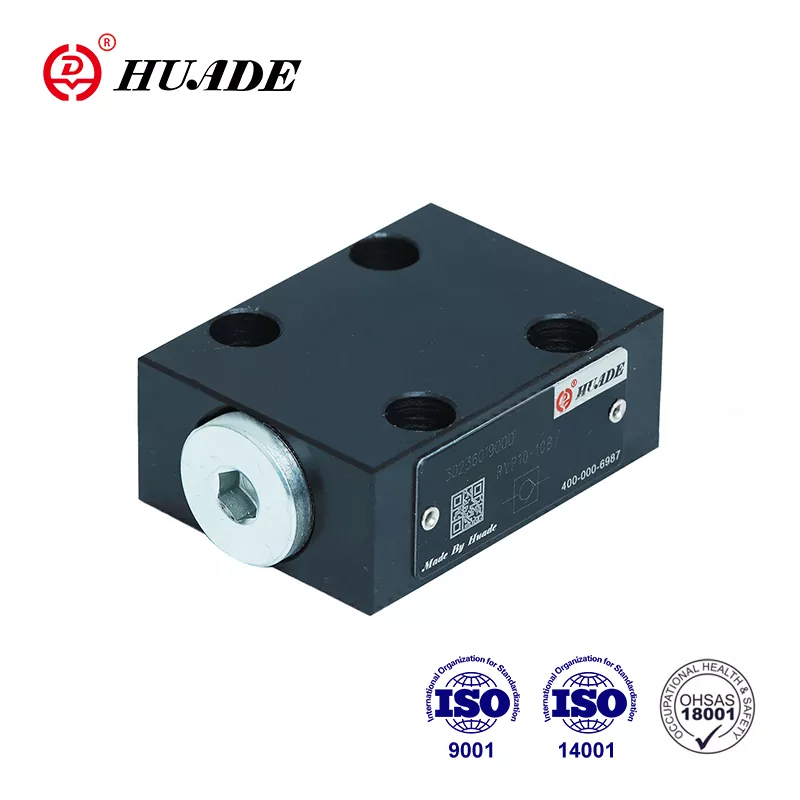

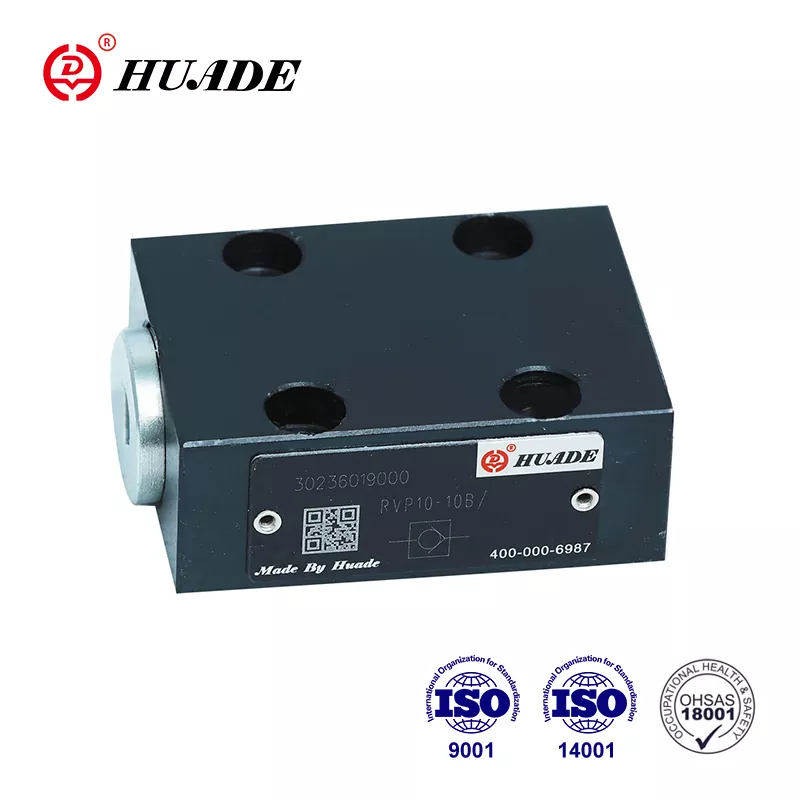

Қытайдағы гидравликалық беріліс пен басқару технологиясының жетекші өндірушісі ретінде Huade® жоғары сапалы тексеру клапаны RVP 8 Rexroth ұсынған RVP 8 сериясын толығымен алмастыра алады. Бағасы тиімдірек. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® гидравликалық бағыттаушы клапандар жоғары өнімділікке ие және қытайлық тұтынушылар арасында танымал. Huade® гидравликалық клапандары инженерлік және құрылыс машиналарында, металлургияда, станоктарда және т.б. кеңінен қолданылады. Барлық өнімдер зауыттан шықпас бұрын қатаң сынақтан өтеді. Біз әрбір тексеру клапанының сапасына бір жыл кепілдік береміз. Кепілдік мерзімі ішінде жөндеуге тегін.
|
Техникалық деректер |
|||||||||
|
Өлшем |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Жұмыс қысымы, макс (МПа) |
31.5 |
||||||||
|
Ашылу қысымы (МПа) |
0.05 |
||||||||
|
Қысымды сұйықтық |
минералды майлар немесе фосфатты эфир |
||||||||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
||||||||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||||||||
|
Бекіту орны |
міндетті емес |
||||||||
|
Салмағы (Кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны қосу
▶ Бір бағытта ағып кетпейтін жабу
Қолдану:
Тексеру клапаны RVP 8 негізінен сорғының шығысында кері қысымды клапан және айналма клапан ретінде пайдаланылады.
Тексеру клапаны RVP 8 бір бағытта ағынсыз ағып кетуді жақсырақ жабу және қарсы бағытта еркін ағынды қамтамасыз ету міндетін атқарады. Ол негізінен корпустан (1), қалқымалы (2) қысу серіппесінен (3) және серіппелі орындық(4). Оған бағытталатын қалқанның соққысы (2).
сыртқы диаметрі механикалық тоқтаумен шектеледі. Кіріктірілген қысу серіппесі (3) жабу қозғалысын қолдайды. Сонымен қатар, қысу серіппесі (3) қақпақты (2) клапан арқылы ағын болмаған кезде де жабық күйде ұстайды.
Таңба
Құрылым диаграммасы
①Тұрғын үй ②Попет ③Көктем ④Көктемгі орындық
1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек
3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.
4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз
5. Клапанмен байланыстырылған беттің кедір-бұдырлығы 0,8/
6. Біріктіретін бөліктің беткі қабаты 0,01/100 мм болуы керек.
