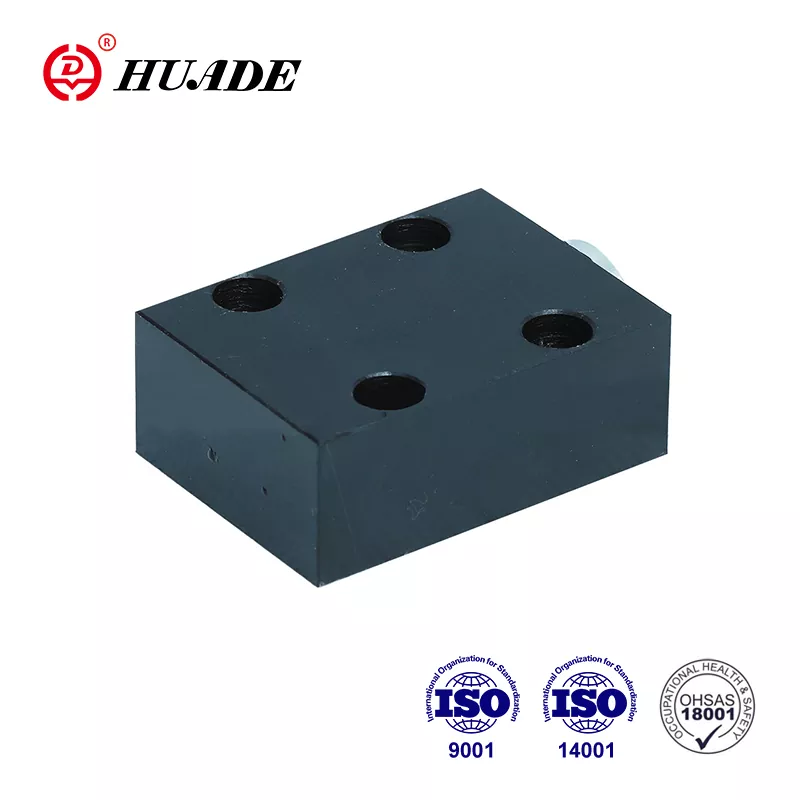

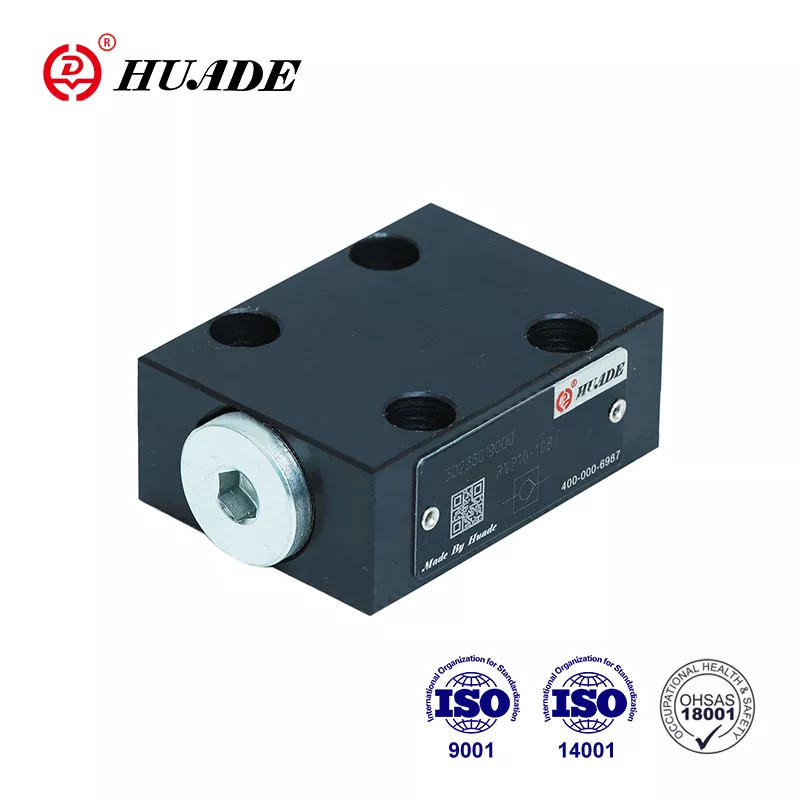

Тексеру клапаны RVP 6

Rexroth компаниясымен 1979 жылдан бастап 7 жылдан астам ынтымақтастық, Huade® тексеру клапаны RVP 6 Rexroth ұсынған бірдей типтегі клапанды толығымен алмастыра алады. Зауыт ISO9001, ISO14001 және ISO45001 стандарттарынан өтті. Huade тексеру клапандары инженерлік және құрылыс машиналарында, металлургияда, станоктарда және т.б. кеңінен қолданылады. Барлық тексеру клапандары RVP 6 тамаша сапаны қамтамасыз ету үшін зауыттан шықпас бұрын қатаң сынақтан өтеді.

Тексеру клапанының өнім параметрі RVP 6

Өнімнің ерекшелігі және тексеру клапанының қолданылуы RVP 6

Ерекше өзгешеліктері:

▶ Қосалқы пластинаны қосу

▶ Бір бағытта ағып кетпейтін жабу

Қолдану:

Тексеру клапаны RVP 6 негізінен сорғының шығысында кері қысымды клапан және айналма клапан ретінде пайдаланылады.

Тексеру клапанының өндірістік мәліметтері RVP 6

RVP 6 типті тексеру клапанының міндеті бір бағытта ағынсыз ағынды жабу және қарсы бағытта еркін ағынды қамтамасыз ету болып табылады. Ол негізінен корпустан (1), қалқымалы (2) қысқыш серіппеден (3) тұрады, және серіппелі орындық(4). Оған бағытталатын қалқанның соққысы (2).

сыртқы диаметрі механикалық тоқтаумен шектеледі. Кіріктірілген қысу серіппесі (3) жабу қозғалысын қолдайды. Сонымен қатар, қысу серіппесі (3) қақпақты (2) клапан арқылы ағын болмаған кезде де жабық күйде ұстайды.

Таңба

Құрылым диаграммасы

①Тұрғын үй  ②Попет  ③Көктем  ④Көктемгі орындық

Тексеру клапаны RVP 6 туралы ескерту

1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.

2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек

3. Зауыттан шыққанда қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.

4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз

5. Клапанмен байланыстырылған беттің кедір-бұдырлығы 0,8/

6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
