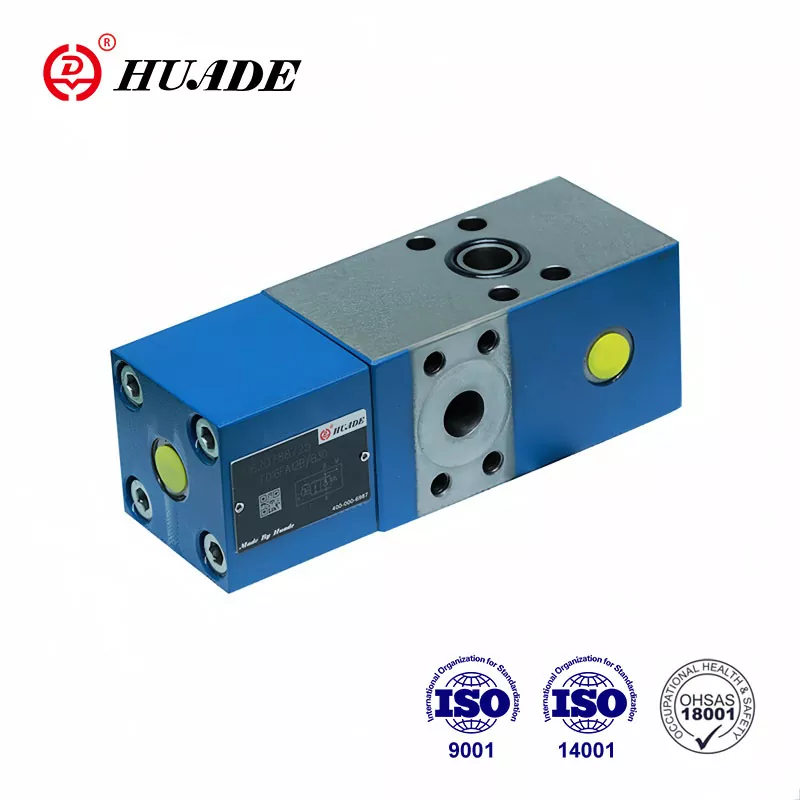

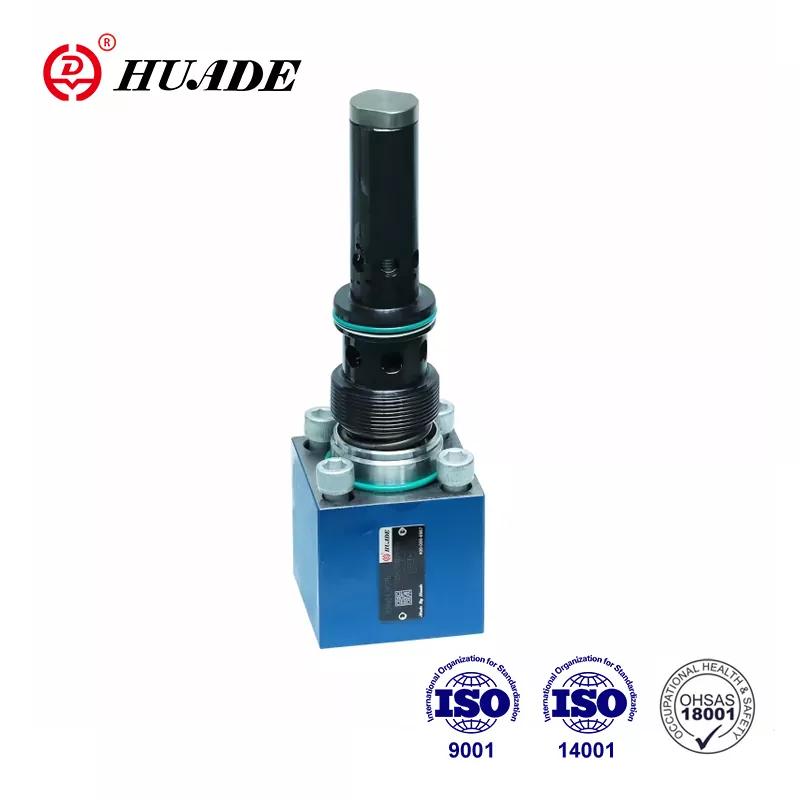

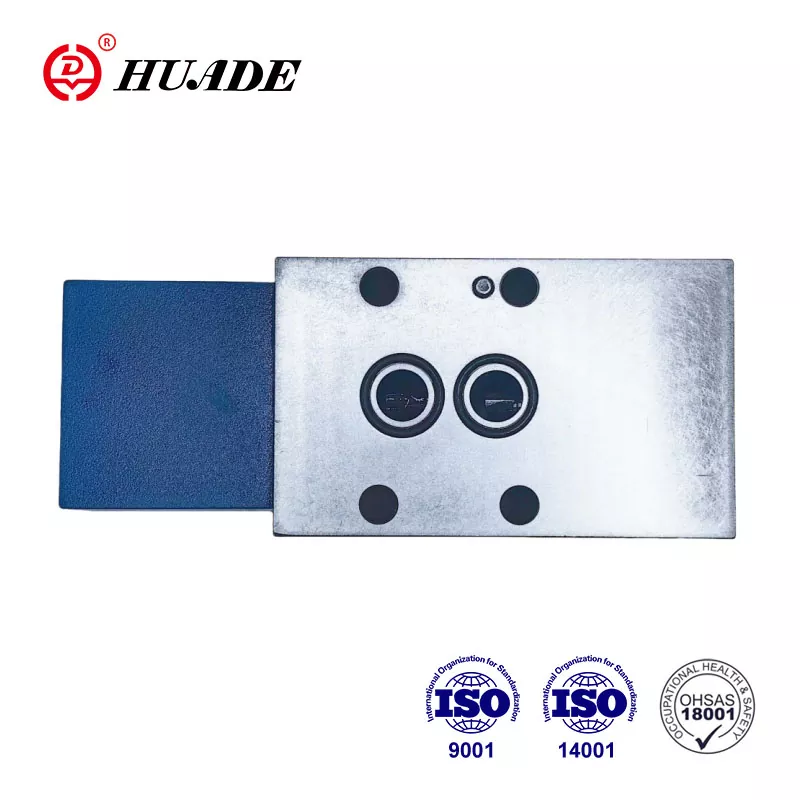

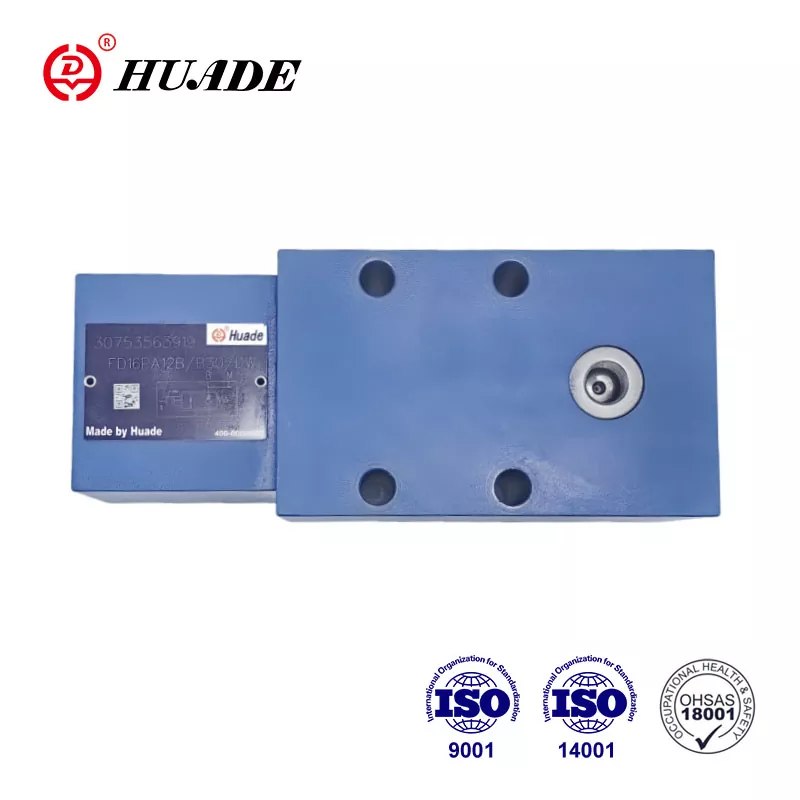

Check-Q-метрлік клапан FD 25 - бұл негізінен гидравликалық жүйедегі ағын балансын сақтау және жүйенің тұрақты жұмысын қамтамасыз ету үшін қолданылатын арнайы клапан құрылғысы. Huade® FD 25 check-Q-метр клапандарының пайдаланушылардың үлкен сеніміне ие болу себебі негізінен оның жоғары сапасы мен салыстырмалы түрде төмен бағасына байланысты. Өнімдердің қаптамасын теңшеуге болады, мысалы, стандартты картон қораптары, ағаш қораптар, фанера қораптары, пластикалық су өткізбейтін қаптамалар және т.б.
|
Жұмыс қысымы, A, X порттары (МПа) |
31,5 дейін |
|
Жұмыс қысымы. B порты (МПа) |
42-ге дейін |
|
Пилот қысымы, порт X (ағынды басқару диапазоны) (МПа) |
мин.2-3,5, макс.31,5 |
|
Крекинг қысымы, А-дан В-ге дейін (МПа) |
0.2 |
|
Екінші қысымды төмендету клапаны үшін орнату қысымы (МПа) |
40-қа дейін |
|
Ағым (л/мин) |
80 (өлшем12) 200 (өлшем16) |
|
Алдын ала ашылу алаңының арақатынасы |
қалқымалы орындық ауданы/ұшқыш катушкасының ауданы=1/20 |
|
Қысым сұйықтығының температура диапазоны (℃) |
-30-дан+80-ге дейін |
|
Тұтқырлық диапазоны (мм ²/с) |
10-нан 800-ге дейін |
|
Қысымды сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
Ерекше өзгешеліктері:
▶ D,ISO 5781 және CETOP - RP 121H бастап DIN 24 340 бойынша тасымалдау үлгісі
▶ Пилотпен басқарылатын тексеру клапаны, ағып кетпейді. Тексеру Q-метрі ауданның қатынасы ( Q2=Q1φ ) ескерілуі тиіс цилиндрлермен Q1 жетектің қарама-қарсы жағына бағытталған ағынға қатысты Q2 қайтарылатын ағынды басқарады.
▶ Айналмалы клапан, қарсы бағытта еркін ағын
▶ Қосымша кірістірілген қайталама қысымды түсіру клапаны (тек фланецті қосылымдары бар клапан үшін).
Қолдану:
Check-Q-метрлерінің FD25 клапандары гидравликалық жүйелерде гидравликалық қозғалтқыштар мен цилиндрлердің жүктемеден тәуелсіз жылдамдықтарына әсер ету үшін қолданылады (қашып кетуді болдырмайды). Бұдан басқа, құбырдың жарылу қауіпсіздігі үшін оқшауланған функция бар.
Check-Q-метрі негізінен корпустан (1), негізгі қалқадан (2), ұшқыш бөліктен (3), ұшқыш золотниктен (4), демпферлік золотниктен (5) және ұшқыш демпфирден (6) тұрады.
FD Check-Q-Meter клапанының құрылымы
FD Check-Q-Meter клапанының белгісі
Схема мысалдары
Ескерту:
Екі check-Q-метрін механикалық түрде бірге қозғалуға мәжбүрлейтін екі цилиндрді басқару үшін пайдалану мүмкін емес, өйткені әрбір цилиндрде синхрондау және бірдей қысымға кепілдік берілмейді.
Сондықтан цилиндрлер SL типті ұшқышпен басқарылатын екі кері клапандармен жабдықталуы керек. Check-Q-метрі жалпы желіде орнатылған.
Бұл жағдайда жүктеме қысымы 20МПа аспауы керек!
