Ағынды бақылау клапандары индустриалды әлемнің бағдаршамдары сияқты. Бұрылыс шамдары жанаспайтын көшелердегі автомобильдердің ағынын басқарған кезде, бұл клапандар сұйықтықтардың, газдардың және булар мен жүйелердегі булардың ағынын басқарады. Сіз су айдайтын болсаңыз да, майды құбырлар арқылы қозғалтып, машиналардағы ауа қысымын басқару, ағынды басқару клапандары барлығы дұрыс жылдамдық пен қысыммен жүретініне көз жеткізіңіз.

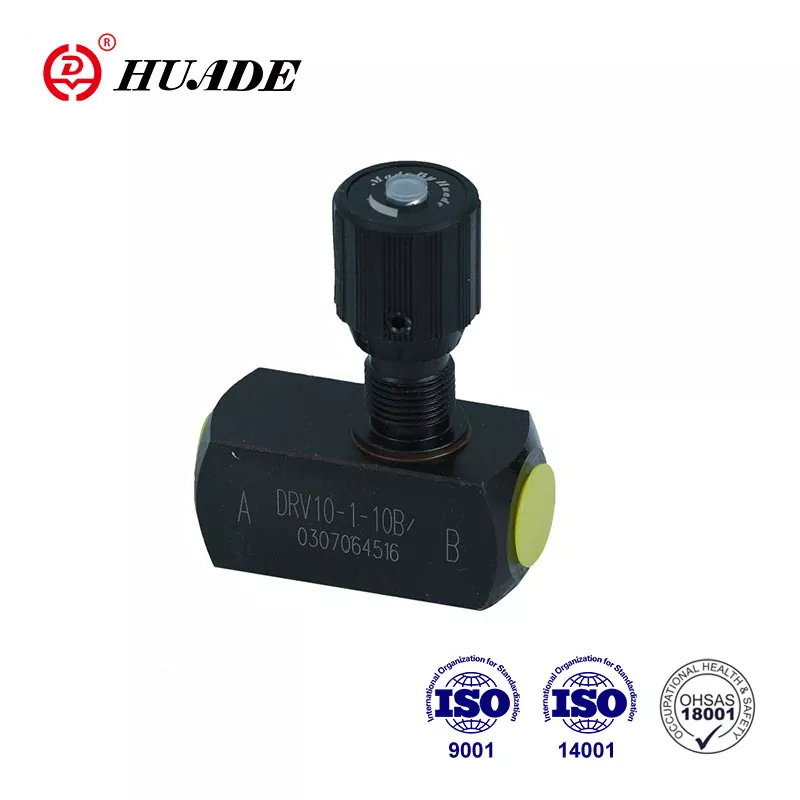

Ағынды бақылау клапандары дегеніміз не?
Ағынды басқару клапаны - бұл құбыр немесе жүйе арқылы сұйықтықтың қанша ағып жатқанын басқаратын құрылғы. Оны ас үйдегі кран сияқты ойлаңыз - сіз оны көбірек немесе аз су ағып кетуіне қоса аласыз. Бірақ ағындарды басқару клапандары әлдеқайда дәл және оны қолмен айналдырмай-ақ автоматты түрде жұмыс істей алады.
Бұл клапандардың төрт негізгі жұмысы бар:
Жылдам бақылау:Олар құрылыс техникасының қаруы сияқты гидравликалық жүйелерде қаншалықты жылдам жүретінін бақылайды.
Ағынды бөлу:Олар сіздің аулаңыздағы суды әр түрлі бүрку аймақтарына бөлу сияқты әр түрлі жолдар арасында ағып бөлінді.
Ағынды қорғау:Олар ағып кетуден тым көп сұйықтықтың алдын алады, бұл жабдыққа зақым келтіруі мүмкін.
Қысымды бақылау:Олар қысымды тұрақты және қауіпсіз күйде ұстайды.
Ағынды бақылау клапандары қалай жұмыс істейді?
Негізгі идея қарапайым: ашылатын немесе одан үлкенірек, сіз қанша сұйықтық арқылы ағып жатқанын басқара аласыз. Бақшаның шлангының соңына дейін бас бармағыңыз сияқты - аздап ашылады, аз су шығады (бірақ ол тез шығады).
Ағынды бақылау клапандары бірнеше жолмен жұмыс істейді:
- Бекітілген ашылу:Кейбір клапандарда өзгермейтін ашылатын өлшем бар.
- Айнымалы ашылу:Басқалары олардың ашылу мөлшерін шарттарға сәйкес өзгерте алады.
- Қысымды өтеу:Смарт-клапандар қысымның өзгеруіне байланысты автоматты түрде реттеледі, тіпті қысым өзгереді.
- Электрондық бақылау:Заманауи клапандар өте дәл түзетулер енгізу үшін компьютерлік сигналдарды пайдаланады.
Ағынды бақылау клапандарының түрлері
Өтемақы әдісі бойынша
Қысымды өтелмеген клапандар
Бұл қарапайым түрі. Олардың бекітілген немесе реттелетін саңылауы бар, бірақ қысым өзгерген кезде ағын өзгереді. Жүйелік қысым тұрақты тұрып тұрған кезде олар жақсы жұмыс істейді. Олар арзан және қарапайым, бірақ жағдай өзгерген кезде өте дәл емес.
Қысымды өтемақы клапандары
Бұл клапандар ақылды. Олардың құрамында қысым өзгерсе де, ағынды тұрақты сақтау үшін ашылатын арнайы бөлшектер бар. Олар 3-5% -ға жуық және жүйелік қысым көп және төмен түскен кезде керемет жұмыс істейді.
Пилоттық жұмыс істеп тұрған клапандар
Бұл үлкен негізгі клапанды басқару үшін кішкентай «ұшқыш» клапанын қолданады. Олар өте жауап береді және жылдам өзгерістер үшін жақсы жұмыс істейді, онда сізге тез өзгерістер қажет.
Құрылым түрі бойынша
Шар клапандары
Олардың ішінде тесік бар доп бар. Допты бұраған кезде, сіз ағын жолын аша немесе жаба аласыз. Оларды жылдам қосу / өшіру үшін өте жақсы және өте жақсы. Сіз оларды мұнай өңдеу зауыттары мен жылу жүйелерінен таба аласыз. Алайда, олар ұсақ ағынды бақылау үшін жақсы емес.
Көбелек клапандары
Бұлардың ағынын басқару үшін бұрылатын диск бар. Олар жеңіл және аз қысымға әкеледі. Олар үлкен құбырлар мен су жүйелеріне жақсы жұмыс істейді. Олар ықшам, бірақ жоғары қысымда өте жақсы ұстамаңыз.
Инелер клапандары
Бұл жерде конус тәрізді отырғышқа сәйкес келетін ине бар. Олар өте нақты бақылау жасайды және аз, дәл түзетулер үшін өте жақсы. Сіз оларды зертханаларда және аналитикалық жабдықтардан көресіз. Олар өте дәл, бірақ аз ғана ағынмен ұстайды.
Глобус клапандары
Бұл ағындарды басқарудың жұмысы. Олардың ағымды бақылау қабілеті жақсы және химиялық зауыттар, электр станциялары және мұнай өңдеу зауыттары сияқты көптеген қосымшаларда жұмыс істейді. Олар қысым төмендейді, бірақ өте жақсы бақылау береді.
Қақпа клапандары
Олардың тегіс қақпасы бар, ол жоғары-төмен сырғытады. Толығымен ашық болған кезде олар өте аз қысымға әкеледі. Олар негізінен ағынды бақылауды емес, On / Off Control үшін қолданылады. Сіз оларды құбыр жүйелерінің оқшауланған бөлімдерін таба аласыз.
Диафрагма клапандары
Олар ағын басқару үшін икемді диафрагманы қолданады. Олар өте жақсы тығыздайды және коррозияға қарсы тұрады. Олар фармацевтикалық және тамақ өнімдерін өңдеуге өте ыңғайлы, онда сізде ешқандай ағып кету мүмкін емес. Олардың қысымы мен температурасы бар.
Қысыңыз
Бұл ағындарды басқару үшін икемді түтікті қысады. Олар қатты бөлшектері бар шламдарды өңдеу үшін экономикалық және керемет. Тау-кен және сарқынды суларды тазарту қондырғылары оларды жиі пайдаланады. Олар арзан, бірақ температура мен температураның шектері бар.
Жетек түрі бойынша
Пневматикалық жетектер
Бұл клапанды басқару үшін сығылған ауаны пайдаланады. Олар сенімді, жылдам және үнемді. Олар электр энергиясы жоқ жерде өте жақсы жұмыс істейді және миллионға созылуы мүмкін. Алайда, олар басқа түрлерге қарағанда қуаттылығы шектеулі және қысқа өмір сүреді.
Электрлік технаторлар
Бұл клапандарды пайдалану үшін электр қозғалтқыштарын (айнымалы немесе DC) пайдаланыңыз. Олар өте тиімді, таза, тыныш және дәл. Сіз оларды қашықтан басқаруға болады және олар энергияны үнемдей аласыз. Олар бастапқыда көбірек тұрады және жиі өзгерте алады.
Гидравликалық жетек
Бұл билікке гидравликалық сұйықтықты қолданады. Олар өте жоғары күш береді және ұзақ уақытқа созылады. Олар ауыр өтініштер үшін өте ыңғайлы, бірақ су ағу қаупі бар күрделі жүйелер құру.
Ағынды бақылау клапандары қайда қолданылады?
Гидравликалық жүйелер
Экскаваторлар мен бульдозерлер сияқты құрылыс техникасында ағынды бақылау клапандары қолдар мен шелектерді қаншалықты жылдам қозғалады. Олар сонымен қатар гидравликалық қуатты әртүрлі функцияларға таратып, жүйелік қысымды қауіпсіз етеді.
Пневматикалық жүйелер
Ауа қуатталған жүйелерде бұл клапандар ауа цилиндрлері қаншалықты жылдам галереяларды созып, шығарады. Олар икемді қозғалысқа жол бермейді және жабдыққа тозуды азайтады.
Мұнай және газ
Құбырлардағы ағын, бөлгіш резервуарлардағы сұйықтық деңгейін басқарыңыз және барлық жүйелердегі қысымды реттеңіз.
Суды тазарту
Суды бүкіл қалаларда таратыңыз, шамадан тыс тұтынуды болдырмаңыз және емдеу процестерін бақылау.
Химиялық және фармацевтикалық
Ингредиенттерді дәл араластырыңыз, реакцияның тарифтері және өнімнің сапасын бақылау.
Өндіріс
Автоматтандырылған жабдықта бақылау жылдамдығы, гидравликалық принтерді басқарыңыз және бірнеше машина функцияларын үйлестіру.
Тамақ және сусын
Бақылау ингредиенті ағып, температураны басқарады және санитарлық жағдайды сақтаңыз.
Арнайы орталар
- Коррозиялық орта:Химиялық шабуылға қарсы тұру үшін тот баспайтын болат сияқты арнайы материалдарды қолданыңыз.
- Жарылғыш жерлер:Қауіпті жерлер үшін сертификатталған жарылысқа қарсы конструкцияларды қолданыңыз.
- Жоғары температура / қысым:Арнайы конструкциялар төтенше жағдайларды қауіпсіз етеді.
- Санитарлық қосымшалар:Тамақ және есірткі өндірісінің қатаң тазалық стандарттарына сәйкес келеді.
Ағынды басқару клапанының өлшемді калькуляторы
Қуатты басқару клапанын қалай таңдауға болады
Дұрыс клапанды таңдау жұмыс үшін дұрыс құралды таңдау сияқты. Сіз бірнеше факторларды ескеруіңіз керек:
Сұйық қасиеттері
- Сұйықтықтың қандай түрі: сұйық, газ немесе бу?
- Бұл қаншалықты қалың (тұтқыр)?
- Бұл коррозиялық немесе таза ма?
- Қандай температура?
- Қандай қысым деңгейі?
Өнімділікке қойылатын талаптар
- Сізге қанша ағын керек (минимум, қалыпты, максимум)?
- Бақылау қаншалықты дәл болуы керек?
- Бұл өзгерістерге қаншалықты тез жауап беруі керек?
- Реттеу диапазоны не қажет?
Жүйелік интеграция
- Құбырдың мөлшері мен түрі қандай?
- Ол қалай қосылады (фланец, бұрандалы, дәнекерленген)?
- Жетектің қандай түрі (ауа, электр, гидравликалық)?
- Қандай бақылау сигналдары (аналогтық, сандық)?
Қоршаған орта шарттары
- Жұмыс температурасы мен ылғалдылығы
- Қауіпсіздік талаптары (жарылысқа қарсы, өрт қауіпсіз)
- Техникалық қызмет көрсету
- Шығындарды қарау (бастапқы және пайдалану)
Ағынның сипаттамалары
Көптеген клапандарда осы ағындардың бірі бар:
Сызықтық:Ағын клапанның ашылуымен тұрақты түрде артады - қарапайым қосымшаларға жақсы.
Тең пайыз:Ағын экспоненциалды түрде жоғарылайды - қолданбалардың 90% -ында қолданылады, өйткені ол жақсы бақылау береді.
Жылдам ашылу:Кішкентай қимылдар Үлкен ағын өзгерістерін тудырады - қосымшаларда қолданылады.
Техникалық қызмет көрсету және ақаулықтарды жою
Кез-келген механикалық құрылғы сияқты, ағындарды басқару клапандары дұрыс жұмыс істеуі керек.
Жалпы проблемалар
Ағын мәселелері
- Сәйкес келмейтін ағын әдетте кір, тозу немесе дұрыс емес түзетуді білдіреді
- Төмен ағындар көбінесе бұғатталған немесе тозған бөлшектерді көрсетеді
- Құбылмалы ағын қысым проблемаларын немесе тұрақсыз басқару сигналдарын ұсынады
Ағып кету проблемалары
- Сыртқы ағып кету тозған тығыздағыштардан немесе борпылдақ қосылыстардан келеді
- Сыртқы ағулар клапан орындарының тозуы немесе қоқыстар түскен кезде болады
- Стемның айналасында тығыздалған кезде буып-түю ағуы жүреді
Өнімділік мәселелері
- Жабысқақ операция коррозияны, қоқысты немесе майлаудың болмауын ұсынады
- Баяу жауап актератордың проблемаларын немесе бақылау сигналдарын көрсетеді
- Шамадан тыс шу, әдетте кавитация, діріл немесе турбулентті ағын дегенді білдіреді
Техникалық қызмет көрсету стратегиясы
Профилактикалық қызмет көрсету
- Ағып кету, тозу және коррозия үшін ай сайын тексеріңіз
- Гидравликалық сұйықтықты және сүзгілерді тоқсан сайын тексеріңіз
- Қозғалатын бөлшектерді үнемі майлаңыз
- Мерзімді түрде жұмысты калибрлеңіз және тексеріңіз
Шартты бақылау
- Бітелу немесе тозуды анықтау үшін қысым өлшегіштерін қолданыңыз
- Өнімділіктің өзгеруін анықтау үшін бақылау шығындарының мөлшерлемелері
- Зақымданудың алдын алу үшін температураны қараңыз
- Механикалық проблемаларды ертерек ұстап алу үшін дірілді талдаңыз
Ақаулықтарды жою процесі
- Әр компонентті жүйелі түрде тексеріңіз
- Тек белгілерді ғана емес, түпкі себебін табыңыз
- Жөндеуден кейін өнімділікті тексеріңіз
- Техникалық қызмет көрсету жазбаларын жүргізіңіз
Ағынды бақылау клапандарының болашағы
Технология ағынды бақылау клапандарын ақылды және тиімдірек етеді.
Smart клапан технологиясы
Заттардың Интернет (iot) интеграциясы
Қазіргі заманғы клапандарға қысым, температура, ағын және дірілге арналған сенсорлар кіреді. Олар деректерді үздіксіз жинайды және оны смартфондар немесе компьютерлер арқылы қашықтан бақылауға болады. Бұлтқа негізделген жүйелер оңтайландыру ұсыныстарын беру үшін осы деректерді талдаңыз.
Жасанды барлау қосымшалары
AI алгоритмдері клапандарға сәтсіздікке дейін техникалық қызмет көрсетуді қажет ететінін болжай алады. Олар автоматты түрде клапан параметрлерін өзгеретін жағдайлар негізінде автоматты түрде реттейді және проблемаларды көрсетуі мүмкін әдеттен тыс пайдалану үлгілерін анықтай алады.
Сандық егіз технология
Инженерлер өнімділікті модельдейтін және виртуалды ортада тестілеуге мүмкіндік беретін физикалық клапандардың виртуалды көшірмелерін жасайды. Бұл дизайнды және оқыту операторларын нақты жабдықтарға қауіп төндірместен оңтайландыруға көмектеседі.
Индустрия 4.0 Интеграция
Жүйелік қосылу
Қазіргі заманғы клапандар өндірістік желілермен және тезірек өңделуге мүмкіндік береді. Олар өндірістік орындау жүйелерімен үздіксіз біріктіріп, стандартталған байланыс хаттамаларын қолданады.
Автоматтандырудың артуы
Жүйелер адамгершіліктің минималды араласуымен жұмыс істейді, бірнеше клапандарды координатаңыз және өз жұмысын оңтайландыру. Олар тіпті кейбір ақауларды автоматты түрде диагностикалауға және қалпына келтіруге болады.
Тұрақтылық тенденциялары
Энергия тиімділігі
Жаңа конструкциялар энергияны қысым айырмашылығынан шығарады, нақты бақылау арқылы жүйелік энергияны тұтынуды азайтады және барлық жүйелерді барынша тиімді түрде оңтайландыруға мүмкіндік береді.
Экологиялық талаптар
Реттелетін ережелер төмен шығарындыларды, тұрақты материалдарды, қайта өңдеу бағдарламаларын және жасыл өндіру процестерін талап етеді.
Нақты-әлемдік жетістіктер туралы әңгімелер
Мұнай-газ саласы
Негізгі құбыр компаниясы көп фазалы сұйықтықтарды нақты бақылауды жүргізу кезінде қолмен жұмыс істеуді бес жылға алып тастаған ақылды ағындарды басқару клапандарын орнатқан.
Суды тазарту
Қала су жүйесі бүкіл қала бойынша судың тұрақты қысымын ұстап тұру кезінде олардың тарату құбырларын қорғау үшін 24 дюймдік қысымды төмендетілген клапандарды пайдаланды.
Өндіріс
Автомобиль құрастыру желісі өндірістің дәлдігі жақсартылды, робот қозғалыстарын дәл бақылайтын пневматикалық ағындарды бақылау клапандарын орнатқаннан кейін 15% жақсартылды.
Ағынды бақылау клапандары туралы көбірек білу
Егер сіз ағындарды басқару клапандары туралы көбірек білгіңіз келсе, онда бірнеше керемет ресурстар бар:
Онлайн оқыту
- Оқу YouTube арналары анимациялармен толық түсініктемелер ұсынады
- Өндіруші веб-сайттар таңдау бойынша нұсқаулықтар мен техникалық ақпарат ұсынады
- Салалық бірлестіктер вебинарлар мен техникалық жұмыстарды ұсынады
Кәсіби даму
- Клапан өндірушілері оқу курстарын ұсынады
- Инженерлік мектептер кешенді бағдарламалар ұсынады
- Сала конференциялары ең жаңа технологиялар мен қосымшалар
Қолмен тәжірибе
- Сауда-саттыққа бару жабдықтың демонстрацияларын көруге арналған шоулар
- Мүмкіндігінше зауыттық турларға қатысыңыз
- Желі және оқыту мүмкіндіктері үшін кәсіби ұйымдарға қосылыңыз
Ағынды басқару клапандары - қазіргі заманғы әлемімізді үздіксіз жұмыс істейтін маңызды компоненттер. Құбырлар арқылы ағып жатқан жанармайдан шығатын судан, бұл құрылғылар барлық нәрсенің дұрыс жылдамдық пен қысыммен қозғалады.
Технологиялық жетістіктер сияқты, ағындарды басқару клапандары ақылды бола бастайды, тиімдірек және экологиялық таза. Олар сандық жүйелермен біріктіріп, өздерінің техникалық қажеттіліктерін болжап, өнімділікті оңтайландыруға болады.
Сіз жаңа жүйеге клапандарды таңдаған болсаңыз да, сіз жаңа жүйеге клапандарды таңдасаңыз да, техник қолданыстағы жабдықты ұстап тұрсыз ба, әлде жұмыс істеп тұрған техник немесе жай ғана жұмыс істеуге қызығушылық танытсаңыз да, ағынды бақылау клапандарын түсіну біздің күнделікті өмірімізді қолдайтын күрделі жүйелерді бағалауға көмектеседі.
Ағынды бақылау клапандарының болашағы жарқын, Smart технологиясы, тұрақтылық және жүйелік интеграция, қоршаған ортаға әсерді азайту үшін жұмысты жақсарту үшін инновациялар. Осы оқиғалар және таңдау және техникалық қызмет көрсетудің озық тәжірибелері туралы хабардар болу арқылы біз осы сыни компоненттердің бізге келуі үшін жақсы болуын қамтамасыз ете аламыз.
