Гидравликалық жүйелермен жұмыс жасағанда, бақылау ағынының бағыты қауіпсіздік пен тиімділік үшін қажет. Bosch Rexroth M-Sr картриджінің клапаны кері ағынды толығымен бұғаттау кезінде сұйықтықты бір бағытта ағып кетуге мүмкіндік беретін сенімді тексеру клапаны ретінде қызмет етеді. Бұл компонент компакт-гидравликалық қосымшаларда, оның ықшам дизайны мен ағып кетусіз жұмысына байланысты стандартты таңдауға айналды.
M-Sr картриджінің клапаны дегеніміз не
M-SR картриджінің клапаны - Bosch Rexrothate шығарған гидравликалық клапан, гидравликалық технологиялар саласындағы жетекші компаниялардың бірі. M-Sr картриджінің клапандары 1x сериясына жатады және сұйық ағынын бақылау үшін PoPPIT дизайнын қолданады. Клапан тікелей колонналы блокқа сәйкес келеді, ол дәстүрлі сызыққа арналған клапандармен салыстырғанда кеңістікті үнемдейді.
Негізгі операция қарапайым. Гидравликалық сұйықтық клапанға дейін клапанға дейін қысым көрсеткен кезде, көбейі жеткілікті қысыммен итереді, поппет ашылады және ағуға мүмкіндік береді. Қысым кері бағытта болған кезде, поппеттің орнына бекітіңіз, кез-келген кері ағып кетуіне жол бермейді. Бұл металлдан металды тығыздау уақыт өте келе жүйелік қысымды тозусыз, уақыт өте келе ағып кетеді.
Картридж клапанының M-Sr екі орнату түрінде келеді: 90 градус ағындық жолдар мен ke бұрыштық клапаны және түзу ағындар үшін KD клапандары. Бұл икемділік инженерлерге шектеулі кеңістікке сәйкес келетін ықшам гидравликалық тізбектерді жобалауға көмектеседі.
Техникалық сипаттамалары және өлшем диапазоны
M-SR картриджінің клапаны NG 6-дан 30-ға дейін тағайындалған жеті атаулы мөлшерде қол жетімді. Әр өлшем қолданба талаптарына байланысты әр түрлі ағындар мен қысым деңгейін өңдейді.
Кішкене жүйелер үшін NG 6 картриджінің клапандары M-SR тұтқалары минутына 6 литрге дейін ағып, 420 жолға дейін жұмыс істейді. Көлемі жоғарылаған сайын, ағынның сыйымдылығы едәуір өседі. NG 10 нұсқасы минутына 50 литрді басқарады, ал NG 15 минутына 120 литр ұстай алады. Ең үлкен стандартты өлшемі, NG 30, минутына 400 литрге дейін ағындар, бірақ оның максималды қысымы 250 барға дейін төмендеді.
Клапанды ашу үшін ең аз қысым болып табылатын крекингтің қысымы, нөлден (серіппелі нұсқалар үшін) 5-ке дейін. Көптеген қосымшалар стандартты 0,5-ші көктемді пайдаланады, ол алға қарай жүгіру кезінде оңай ашылатын кезде, тез ашылады. 1,5 бар немесе 3 бар сияқты крекингтердің жоғары қысымы кері кері герметикалық күшке мұқтаж жүйелер үшін қол жетімді.
Жұмыс температурасының диапазоны тығыздағыш материалға байланысты. NBR стандартты тығыздағыштары теріс 30 градустан бастап Цельсийден бастап 80 градусқа дейін жұмыс істейді. Жоғары температуралы немесе химиялық төзімді қосымшалар үшін FKM тығыздағыштары суық температурада суық температурада аздап созылады.
Картридж клапанының м-Sr әр түрлі гидравликалық сұйықтықтармен, соның ішінде минералды майлармен, биологиялық ыдырайтын сұйықтықтармен және отқа төзімді нұсқалармен жұмыс істейді. Су негізіндегі сұйықтықтарды пайдаланған кезде, жұмыс температурасы моторлы ұзақ өмір сүру үшін 60 градустан төмен болуы керек.
Орнату талаптары және монтаждау туралы мәліметтер
Түпнұсқа Bosch Rexroot картриджінің картриджі және үйлесімді балама нұсқалар арасында таңдалған кезде, қосымшаның кредиторлық, сертификаттаудың талап етілуі және жергілікті қолдаудың болуы. Ақауға төзе алмайтын маңызды жүйелер түпнұсқа жабдықтарды қолдануы керек. Аз талап етілетін қосымшалар шығындарды азайту үшін үйлесімді өнімдерді қабылдауы мүмкін.
Әр өлшемде қуысты мықтап бекіту үшін белгілі бір бұрандалы ашаны қажет етеді. Мысалы, NG 10 картриджінің клапаны M-Sr 18 миллиметрлік диаметрі және G 1/2 құбыры бар D913011603 бөлігін пайдаланады. NG 20 нұсқасы 30 миллиметрлік немесе g 1 жіптері бар үлкен штепсельді қолданады. Орнатпас бұрын, бұл штепсельдер орнатпас бұрын аздап майланған болуы керек және дұрыс тығыздауды қамтамасыз етеді.
Сенімді жұмыс істеу үшін бетті аяқтау мәселелері. Герметикалық беттерде RZ 8 және RZ 16 арасында қаттылық мәні болуы керек
Қуатты тығыздағыштың тығыздағыш ашасы тозу элементі болып саналады, бірақ егер клапан бірнеше рет жойылса және қайта орнатылмаса, сирек қажет. Ауыстыру штепсельдері бастапқы орнатуға арналған бөлшектердің көмегімен бөлек орналастырылған.
Өнімділік сипаттамалары және ағын қисықтары
M-SR картриджінің клапаны әртүрлі жағдайларда өзін-өзі ұстайтынын түсіну инженерлер инженерлердің оң жағын және көктемді таңдауға көмектеседі. Ағын мен қысымның төмендеуі арасындағы байланыс клапан өлшемі және крекинг қысымының параметрлеріне байланысты сызықты емес қисық сызықты тудырады.
NG 15 картриджінің клапанын мысал ретінде алу, мысалы, 0,5-ші көктемгі 10 литр ағып жатқан кезде, клапанның төмендеуі клапанның төмендеуі шамамен 0,8 бар. Ағынның жоғарылауы бойынша, клапанның ашылуымен жылдамдықтың жоғарылауына байланысты қысымның төмендеуі тез көтеріледі. Минутына 120 литрде қысымның төмендеуі шамамен 1,2 барға жетеді.
Үлкен клапандар үшін NG 30 сияқты, қысым түсуі үлкен ағын аймағына байланысты балама шығындар мөлшері бойынша төмен қалады. Минутына 400 литрде, NG 30 картриджінің клапанының м-sr-ді ең жоғары ағынды тізбектерде қолайлы 10 бар, ол қысымның төмендеуін көрсетеді.
Бұл өнімділік қисықтары HLP 46 гидравликалық майын 40 градусқа қолданады. Тұтқырлық өзгерістері қысымның төмендеуіне әсер етеді, қалың сұйықтықтары жоғары төзімді тудырады. Клапан тұтқырлықтарды секундына 2,8-ден 500 шаршы миллиметрге дейін өңдейді, бірақ әдеттегі диапазоннан тыс өнімділік белгілі бір қолданбалар үшін тексерілуі керек.
Кері тығыздау өнімділігі өте жақсы. Қысым жабылу бағыты бойынша әрекет еткен кезде, поппеттік орындықтар мықтап, ағып кетуіне жол бермейді. Бұл ағып кету тығыз сипаттама картридж клапанын M-Sr клапанын цилиндрлерде қысым жасауға немесе сорғының тізбектеріндегі кері ағынның алдын алуға жарайды.
Ортақ қосымшалар және істерді пайдалану
M-Sr картриджінің клапаны сенімді тексеру клапаны қажет ететін көптеген салаларда пайдаланылады. Автомобиль өндірісінде бұл клапандар беріліс стендтері мен тежегіш жүйелік тізбектерді қорғайды. Әдеттегі қондырғы M-Sr клапанын M-Sr-ді минутына 200 литр ағып жатқан беріліс сынауында қолдануға болады, онда қуаттылығының дәл нәтижелеріне жол бермейді және қымбат жабдықты қорғайды.
Қаптама техникасы дәл цилиндрді орналастыруға сүйенеді, ал картридж клапанының M-Sr бағыттаушы клапан орталықтары болған кезде кері ағынды блоктау арқылы жүктеледі. Бұл қосымша Цилиндр ағынына сәйкес келетін NG 10 немесе NG 15 сияқты кіші өлшемдерді пайдаланады.
Медициналық және фармацевтикалық жабдық ластану қаупі жоқ таза операцияны қажет етеді. M-SR клапанының герметикалық дизайны ластаушы заттарды енгізе алатын сыртқы ағып кету жолдарын жояды. Бұл жүйелер әдетте 420 штрих рейтингі қауіпсіздік шеттерін қамтамасыз ететін орташа қысыммен жұмыс істейді.
Өндірістік станоктар Картридж клапанын м-sr сорғысын айналып өтпелі тізбектер мен цилиндрлі жүктеу қосымшаларында пайдаланады. Шағын орнату өндірістік ортада сенімді өнімділікті қамтамасыз ету кезінде панельдік кеңістікті үнемдейді. Құрылыс жабдықтары мен жел турбиналық қондырғыларын басқару жүйелері бұл клапандарды олардың берік жоғары қысымды мүмкіндіктері үшін қамтиды.
Картридж клапанының м-sr-дің әмбебаптығы қарапайым жұмысынан және көптеген өлшемдерден келеді. Инженерлер олардың нақты талаптарына сәйкес келетін мөлшердің, крекингтің қысымының және тығыздағыштың нақты үйлесімін көрсете алады.
Жүйелік интеграцияны жобалау
M-SR картриджінің бір артықшылығы - бұл ең аз техникалық қызмет көрсетуі бар ұзақ қызмет ету мерзімі. Bosch Rexrotht орташа уақытты қалыпты жұмыс істемейтін, қалыпты жұмыс жағдайында қауіпті сәтсіздікке бағалайды, бұл көптеген қондырғылар үшін техникалық қызмет көрсетусіз жұмыс істеуге аударады.
Қызмет көрсетудің негізгі талабы сұйықтықтың дұрыс тазалығын сақтауды қамтиды. Клапанның клапаны 20 микремді немесе Finyer-ді қажет етеді, бұл бөлшектердің ластануын болдырмау үшін, пломбаланған беттерді зақымдауы мүмкін. ИСО 4406 келесідей, Тазалық деңгейі 20/18/15 - сенімді жұмыс және максималды өмір сүруді қамтамасыз етеді.
Қуатты тығыздағыштың тығыздағыш ашасы тозу элементі болып саналады, бірақ егер клапан бірнеше рет жойылса және қайта орнатылмаса, сирек қажет. Ауыстыру штепсельдері бастапқы орнатуға арналған бөлшектердің көмегімен бөлек орналастырылған.
Картридж клапанының м-sr-ді жоғары температурасы, агрессивті сұйықтықтар немесе ауыр ластанумен, инспекциялық аралықтарды стандартты болжамнан қысқарту керек. Бұрандалы штепсельдің айналасында сыртқы ағып кетуді бақылау және тексеру жүйесінің қысымдары мезгіл-мезгіл сәтсіздікке дейін ықтимал мәселелерді шешуге көмектеседі.
Картридждің герметикалық дизайны сенімділіктің тамаша жазбаларына ықпал ететін экологиялық әсерден ішкі бөліктерді қорғайды. Коррозия немесе физикалық зақымдануы мүмкін сыртқы тексеру клапандарынан айырмашылығы, M-SR клапаны манифолд блогының ішінде қорғалған.
Балама және үйлесімді өнімдерді салыстыру
Bosch Rexroth M-Sr картриджінің клапаны жоғары қысымды тексеру клапанының өнімділігі үшін стандартты орнатқан кезде, нарықта бірнеше балама болады. Айырмашылықтарды түсіну барлық шешімдер мен сыйақылық сұрақтарына көмектеседі.
Hydac CSBN картридждерін ұсынады CSBN серияларын ұқсас бұранданы орнату арқылы, бірақ әдетте 420 жолдың орнына әдетте 350 барға бағаланады. Толық қысымның рейтингін қажет етпейтін қосымшаларда салыстырмалы өнімділікті жеткізу кезінде бұл клапандар аз шығын әкеледі. Паркер D1VW сериясын жасайды, оған клапан күйі туралы кері байланыс қажет жүйелер үшін электронды бақылау нұсқалары кіреді.

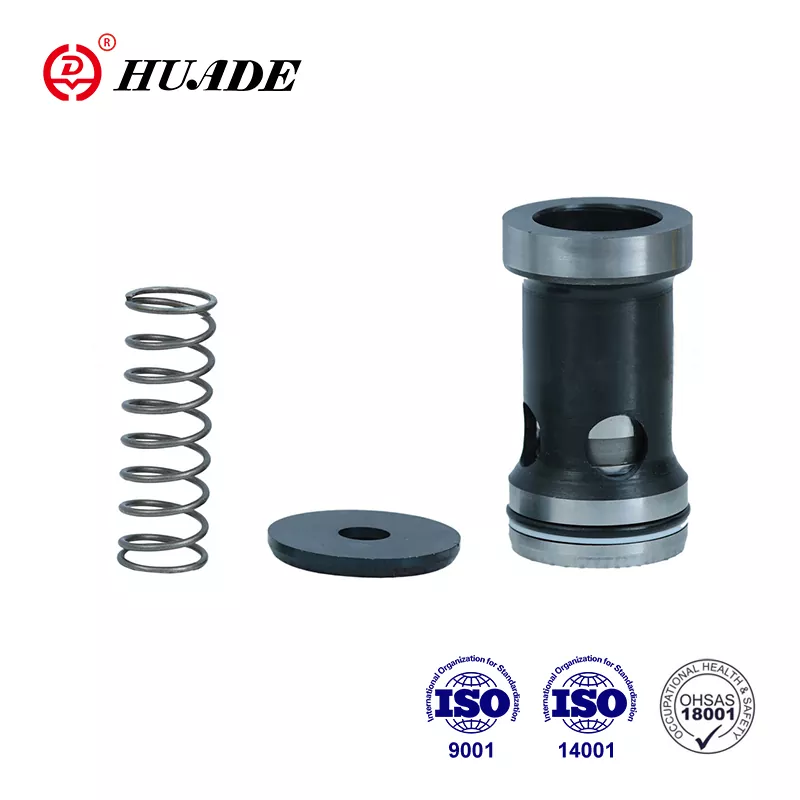

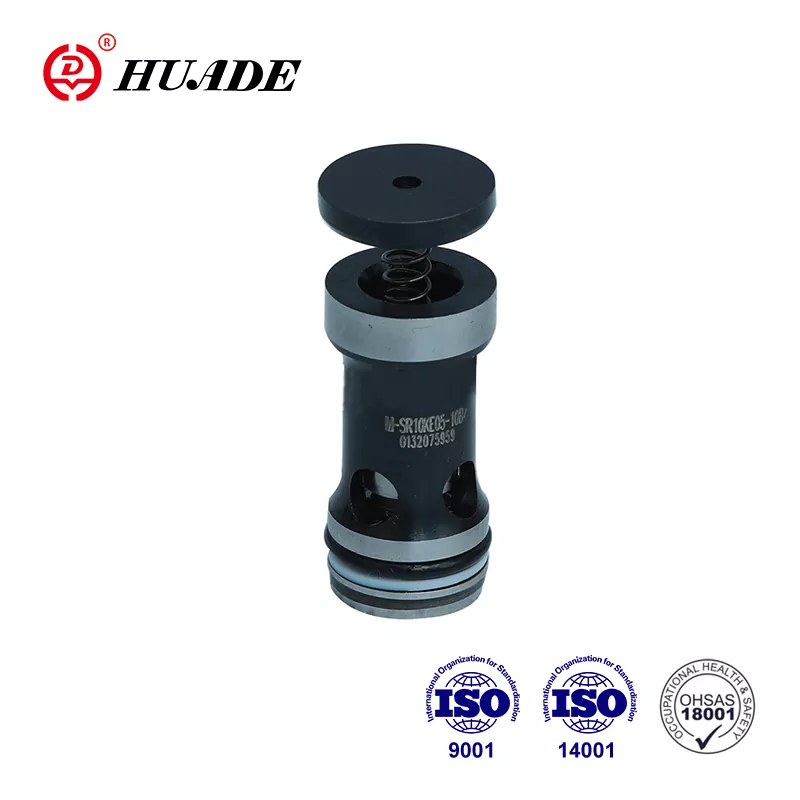

Қытайда бірнеше өндірушілер M-SR техникалық сипаттамаларымен үйлесімді картридж клапандарын шығарады. ХУАДА және Хенгли шығаратын компаниялар сияқты, төменгі баға нүктелеріндегі өлшемді және өнімділік сипаттамаларын сәйкес келеді. Бұл баламалар сыни емес қосымшаларда немесе бюджеттік шектеулер маңызды бола алады. Кілттерді қарау өндірушінің сапаны тиісті бақылауды жүргізетінін және ISO сертификаттау құжаттамасын қамтамасыз етеді.
Түпнұсқа Bosch Rexroot картриджінің картриджі және үйлесімді балама нұсқалар арасында таңдалған кезде, қосымшаның кредиторлық, сертификаттаудың талап етілуі және жергілікті қолдаудың болуы. Ақауға төзе алмайтын маңызды жүйелер түпнұсқа жабдықтарды қолдануы керек. Аз талап етілетін қосымшалар шығындарды азайту үшін үйлесімді өнімдерді қабылдауы мүмкін.
Ақпаратты қайдан сатып алуға және бағалауға болады
M-SR картриджінің клапаны сіздің орналасқан жеріңізге және сандық талаптарға байланысты бірнеше арна арқылы қол жетімді. Bosch Rexrooth [store.boschrexroth.com] (http://store.boschrexroth.com/) (http://store.boschrexroth.com/), онда стандартты конфигурациялар бір-үш күн ішінде жеткізілетін ресми онлайн-дүкенде жұмыс істейді. Бөлшек нөмірлері r900350797 сияқты белгілі бір форматты орындаңыз, мысалы, r900350797, мысалы, 30 KE бұрыштық клапанға арналған, 0,5 бар.
BuyRooth сияқты уәкілетті дистрибьюторлар картридж клапанын M-Sr клапанын мөлдір бағамен және бүкіл әлем бойынша жеткізуді қамтамасыз етеді. Бұл дистрибьюторлар әдетте ортақ өлшемдермен қоректенеді және тікелей зауыттан арнайы конфигурацияларға тапсырыс бере алады. Әдетте стандартты бөлшектердің қорғасын уақыты қысқа, ал жеке ерекшеліктер бірнеше апта қажет болуы мүмкін.
Бағалау жолдары вальбордың мөлшері мен конфигурациясымен айтарлықтай өзгереді. NG 6 сияқты кішігірім өлшемдер, әдетте, 50-ден 80 доллар аралығында, ал үлкен NG 30 клапандары 200 доллар немесе одан да көпке жетуі мүмкін. Қытайлық өндірушілердің үйлесімді баламалары шағын жобалар үшін ең аз тапсырыс мөлшері артық болуы мүмкін, бірақ ең аз мөлшерде 20 пайызға дейін бағаға ие болуы мүмкін.
ФКМ тығыздағыштарын немесе стандартты емес крекингтік қысымдарды талап ететін мамандандырылған қолданбалар үшін, дистрибьюторлардан немесе өндірушіден тікелей нәтиже беруді сұрайды. Техникалық қолдау бағдарламасы таңдалған картридж клапанының M-SR теңшелімінің сатып алудан бұрын қолданбаның талаптарына сәйкес келетіндігін растауға көмектеседі.
Жүйелік интеграцияны жобалау
M-SR картриджінің клапанын гидравликалық жүйеге біріктіру көп мөлшерде дизайн мен тізбектің орналасуына мұқият назар аударуды қажет етеді. Клапанның нақты өлшемдермен өңделуі керек стандартты қуысқа орнатады. Zn 10001 стандартына сәйкес келетін манифолд жеткізушілерімен жұмыс дұрыс және нәтиже береді.
Картридждің клапандары арқылы ағын бағыты м-sr схемасының дизайнымен туралануы керек. Клапан корпусындағы көрсеткі немесе каталог белгісі бос ағынның бағытын көрсетеді. Клапанды артқа орнату барлық ағынды бұғаттайды, сондықтан жинақтау кезінде тексеру маңызды. Кейбір инженерлер қондырғылар қателерінің алдын алу үшін Fluck бағыты бойынша жебелермен өңделеді.
Қысым төмендетілген есептеулер күтілетін ағындар бойынша клапан сипаттамаларын есепке алуы керек. Картридж клапанының көмегімен M-Sr арқылы қысымның төмендеуі әдетте басқа тізбекке қатысты шектеулермен салыстырғанда аз, жоғары ағынды қосымшалар энергияның жоғалуы және жылу энергиясын азайту үшін келесі үлкен өлшемді таңдаудан пайда көреді.
Крекинг қысымының таңдауы алға қарай ағымға да, кері герметикалық күшке де әсер етеді. Ең аз алға төзімділігі қажет қолданбалар 0,2 бар немесе тіпті серіппелі нұсқасы сияқты төменгі крекингтерді қолдануы керек. Әр түрлі жүктемеден қысым жасауы керек жүйелер, мықтырлы тығыздауды қамтамасыз ететін жоғары крекингке қарсы қысымдардан пайда көреді.
Температуралық велосипедпен және сұйықтық үйлесімділігі дизайн кезеңінде тексерілуі керек. Егер жүйе температураны көретін болса немесе арнайы сұйықтықтарды пайдаланатын болса, мөрді сақтайтындығын растайтын болса, мөрдің үйлесімділігі ерте сәтсіздікке жол бермейді. FKM тығыздағыш опциясы агрессивті қоспалармен немесе жоғары температураға қатысты қосымшаларға химиялық тұрақтылықты кеңейтеді.
Қорытынды
Bosch Rexroth M-Sr картриджінің клапаны жоғары қысымды гидравликалық жүйелерге қолайлы ықшам пакетте сенімді тексеру клапанын ұсынады. Картридждің бұрандалы дизайны сыртқы ағып кету жолдарын жою кезінде орнатуды жеңілдетеді. NG 6-дан NG 6-дан 30-дан 30-ға дейінгі өлшемдер ауқымы кішігірім цилиндрлерден үлкен өнеркәсіптік тізбектерге қойылады.
Картридждің оң жақ клапанын таңдау М-SR теңшелімінің клапан өлшемін ағынға қойылатын талаптарға сәйкестендіру, қолданбаның тиісті крекинг қысымын таңдап, пайдалану жағдайларымен тығыздағыштың үйлесімділігін тексеруді қамтиды. Қызмет көрсетудің тамаша мерзімі және техникалық қызмет көрсетудің минималды талаптары осы клапанды жүйелік қызмет мерзіміне тиімді таңдауға мәжбүр етеді.
Жаңа гидравликалық тізбекті жобалау немесе бар компоненттерді алмастыра ма, м-SR картриджінің клапанының мүмкіндіктерін түсіну және орнату талаптарын түсіну сәтті жүзеге асыруды қамтамасыз етеді. Кең таралған қол жетімділік және қолдану тарихы осы дәлелденген гидравликалық компонентті көрсетуге сенімділікті қамтамасыз етеді.
