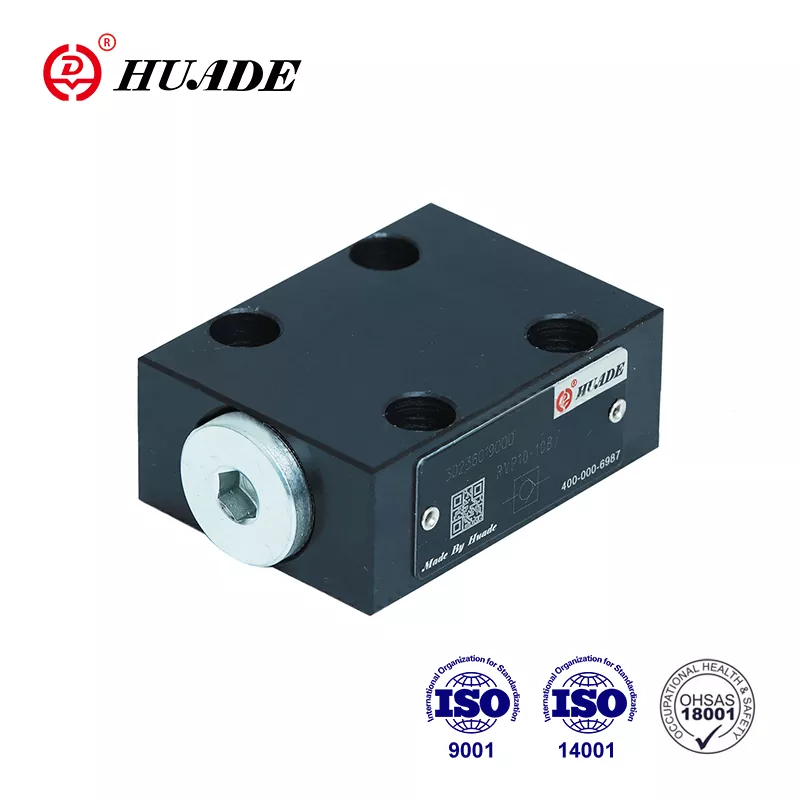

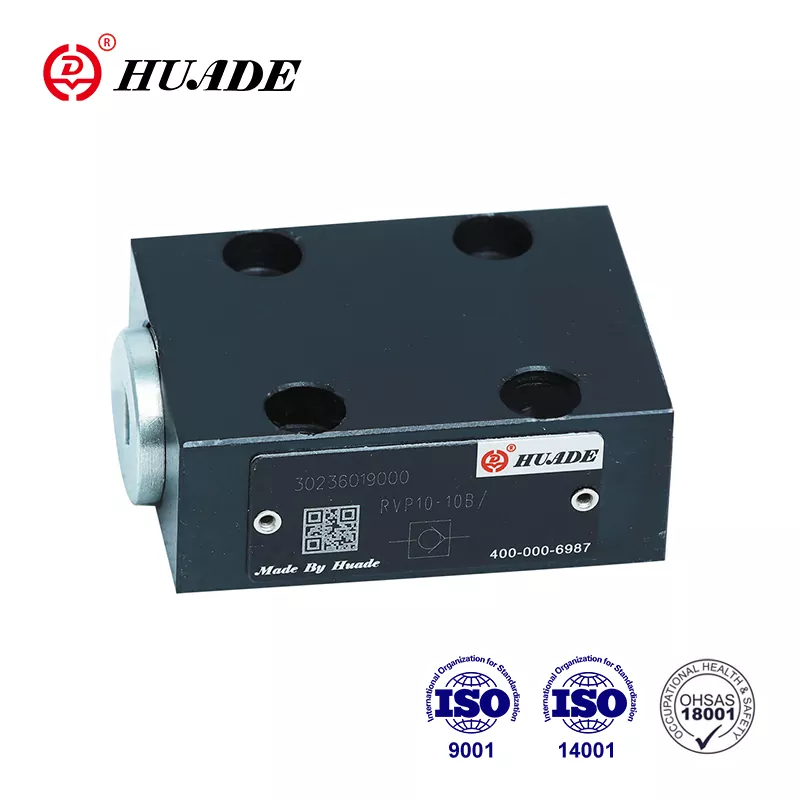

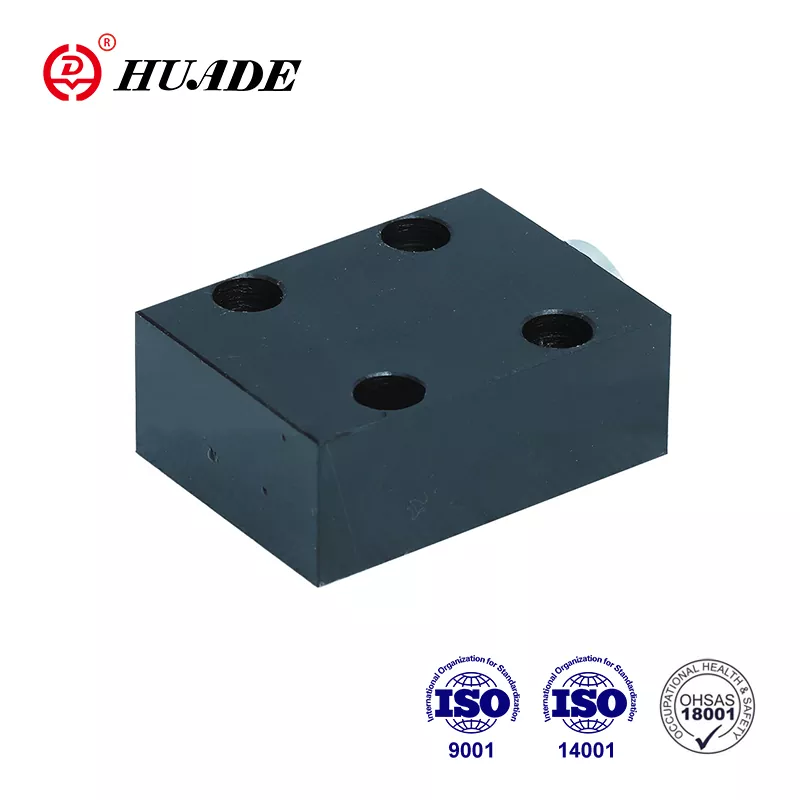

1979 жылы Қытай мен Германия үкіметтері арасындағы стратегиялық ынтымақтастық, Хуаде Рексроттың озық технологиясын енгізді. Huade® тексеру клапаны RVP 12 Rexroth's RVP 12-мен үйлесімді. Huade тауары халықаралық стандарттарға, атап айтқанда ISO9001, ISO14001 және OH SAS18001 сәйкес келеді. Зауыт зауыттан шықпас бұрын RVP 12 тексеру клапанының тамаша сапасын қамтамасыз ету үшін жақсы тексеру жүйесі арқылы сапаға үлкен мән береді. Huade өнімдерін Қытайдағы әскери өнеркәсіпте және басқа салаларда кеңінен қолдануға болады. Бұл Қытайдағы сенімді бренд.
|
Техникалық деректер |
|||||||||
|
Өлшем |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Жұмыс қысымы, макс (МПа) |
31.5 |
||||||||
|
Ашылу қысымы (МПа) |
0.05 |
||||||||
|
Қысымды сұйықтық |
минералды майлар немесе фосфатты эфир |
||||||||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
||||||||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||||||||
|
Бекіту орны |
міндетті емес |
||||||||
|
Салмағы (Кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны қосу
▶ Бір бағытта ағып кетпейтін жабу
Қолдану:
Тексеру клапаны RVP 12 негізінен сорғының шығысында кері қысымды клапан және айналма клапан ретінде пайдаланылады.
Тексеру клапаны RVP 12 қысымның аз шығыны бар қалқымалы клапанның құрылымы болып табылады. Құрылым диаграммасы төменде көрсетілгендей. Оның міндеті, жақсырақ, бір бағытта ағып кетпейтін ағынды жабу және қарама-қарсы бағытта еркін ағынды қамтамасыз ету. Ол негізінен корпустан (1), қалқаннан (2) қысу серіппесінен (3) және серіппелі орыннан (4) тұрады. ). Сыртқы диаметрі бойынша бағытталатын қалқанның (2) жүрісі механикалық тоқтаумен шектеледі. Кіріктірілген қысу серіппесі (3) жабу қозғалысын қолдайды. Сонымен қатар, қысу серіппесі (3) қақпақты (2) клапан арқылы ағын болмаған кезде де жабық күйде ұстайды.
Таңба
Құрылым диаграммасы
①Тұрғын үй ②Попет ③Көктем ④Көктемгі орындық
1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек
3. Зауыттан шыққанда қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.
4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз
5. Клапанмен байланыстырылған беттің кедір-бұдырлығы 0,8-ге дейін қажет.
6. Біріктіретін бөліктің беткі қабаты 0,01/100 мм болуы керек.
