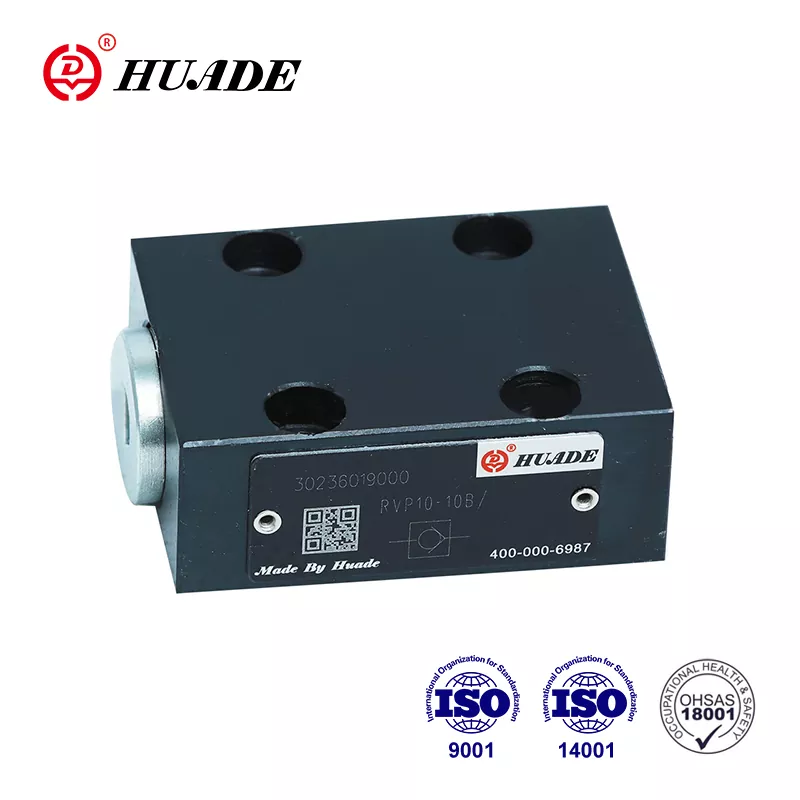

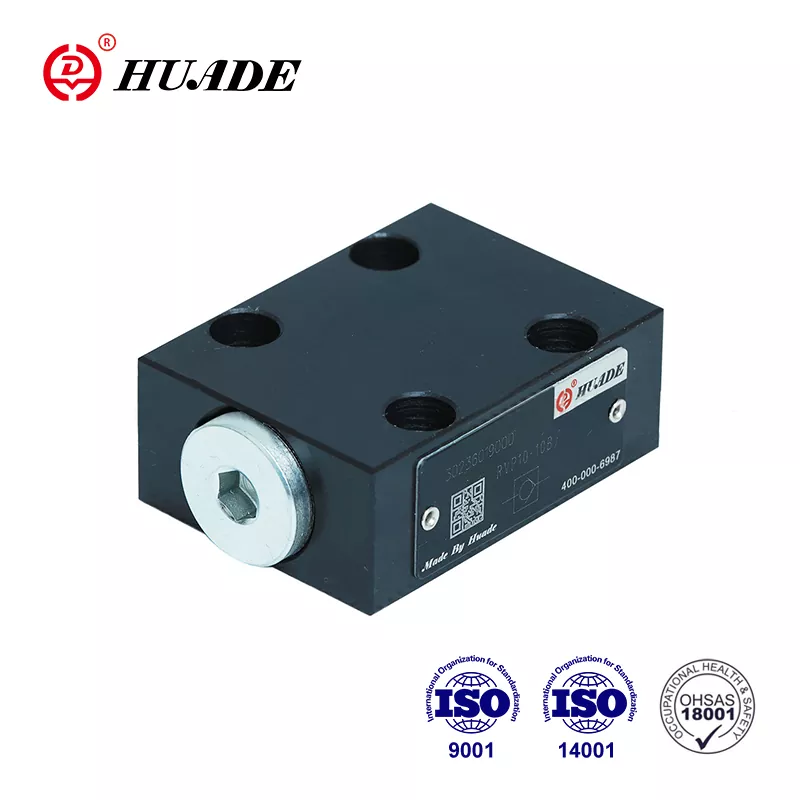

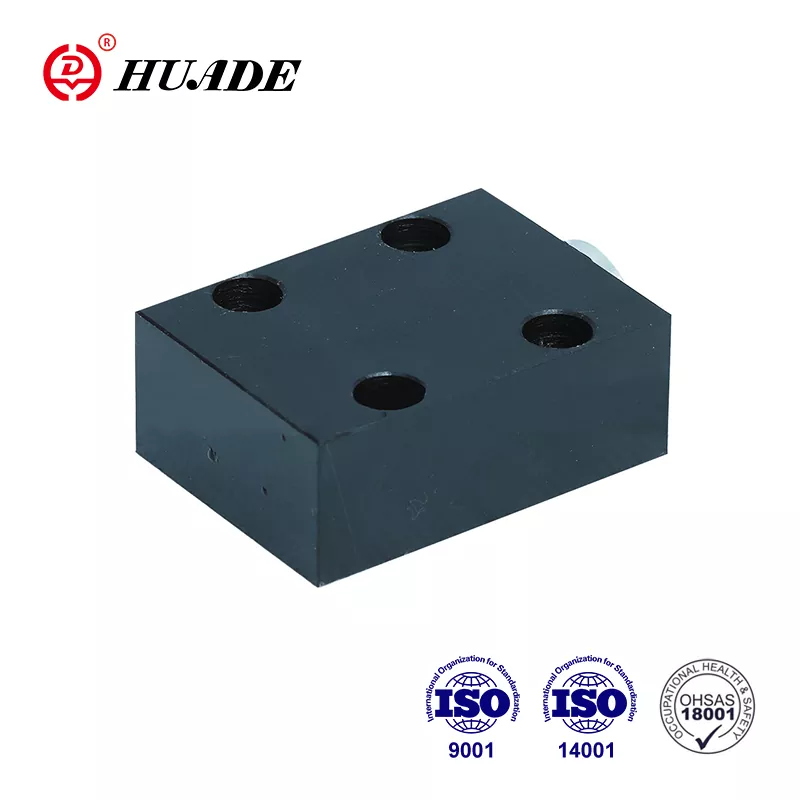

Rexroth компаниясымен 1979 жылдан бастап 7 жылдан астам ынтымақтастық, Huade® тексеру клапаны RVP 25 қолайлы бағамен Rexroth RVP 25-пен үйлесімді. Ол төзімді болаттан жасалған. Барлық Huade® өнімдері жоғары сапаны қамтамасыз ету және бір жылдық кепілдікке ие болу үшін зауыттан шықпас бұрын қатаң сынақтан өтеді. Кепілдік мерзімі ішінде жөндеуге тегін. Huade тауары халықаралық стандарттарға, атап айтқанда ISO9001, ISO14001 және ISO45001 сәйкес келеді. Huade® кері клапандары инженерлік және құрылыс машиналарында, металлургияда, станоктарда және т.б. кеңінен қолданылады. Бұл Қытайдағы ескі ұлттық бренд.
|
Техникалық деректер |
|||||||||
|
Өлшем |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Жұмыс қысымы, макс (МПа) |
31.5 |
||||||||
|
Ашылу қысымы (МПа) |
0.05 |
||||||||
|
Қысым ағыны |
минералды майлар немесе фосфатты эфир |
||||||||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
||||||||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||||||||
|
Бекіту орны |
міндетті емес |
||||||||
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны қосу
▶ Бір бағытта ағып кетпейтін жабу
Қолдану:
Тексеру клапаны RVP 25 негізінен сорғының шығысында кері қысымды клапан және айналма клапан ретінде пайдаланылады.
RVP 25 типті тексеру клапаны әртүрлі жоғары қысымды өнеркәсіптік ортада қолданылуы мүмкін. Оның міндеті, жақсырақ, бір бағытта ағып кетуден бос ағынды жабу және қарсы бағытта еркін ағынды қамтамасыз ету. Құрылым диаграммасы келесідей. Ол негізінен корпустан (1), қалқаннан (2) қысу серіппесінен (3) және серіппелі орыннан (4) тұрады. Сыртқы диаметрі бойынша бағытталатын қалқанның (2) жүрісі механикалық тоқтаумен шектеледі. Кіріктірілген қысу серіппесі (3) жабу қозғалысын қолдайды. Сонымен қатар, қысу серіппесі (3) қақпақты (2) клапан арқылы ағын болмаған кезде де жабық күйде ұстайды.
Таңба
Құрылым диаграммасы
①Тұрғын үй ②Попет ③Көктем ④Көктемгі орындық
1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.
3. Зауыттан шыққанда қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.
4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.
5. Клапанмен байланысқан беттің кедір-бұдырлығы 0,8-ге дейін қажет.
6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
