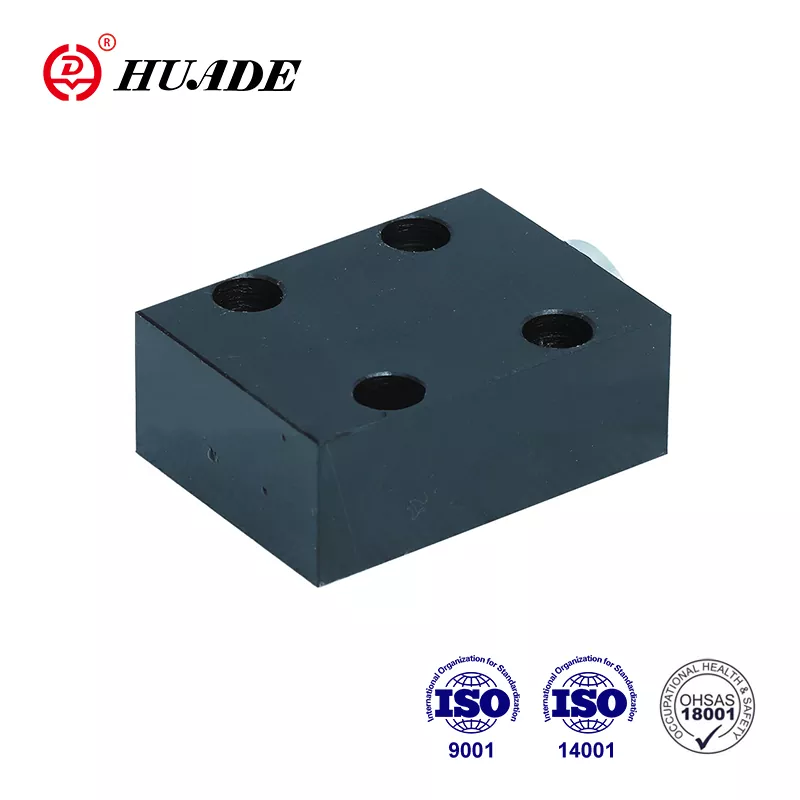

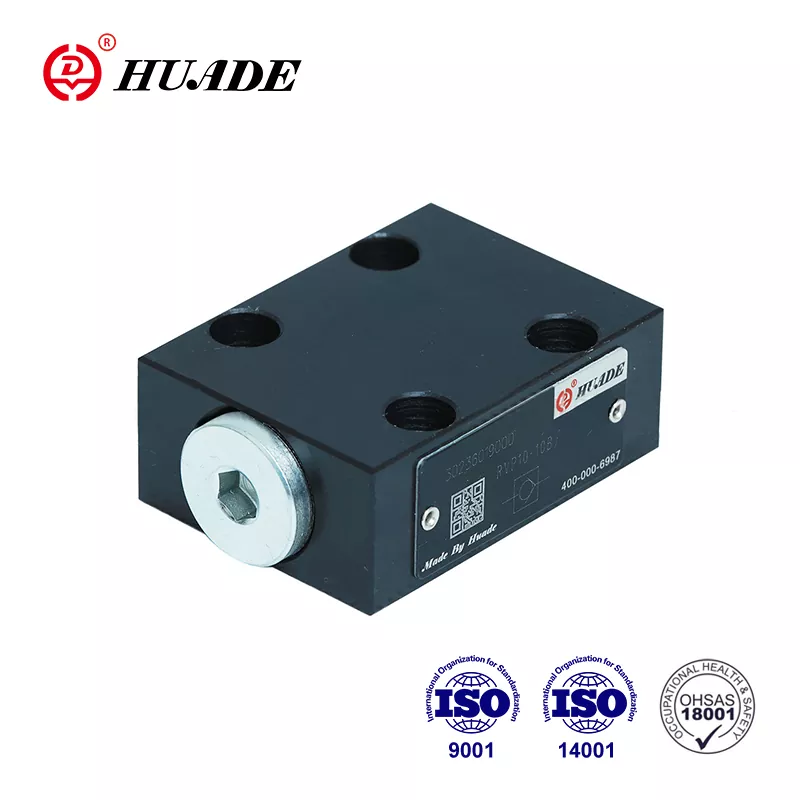

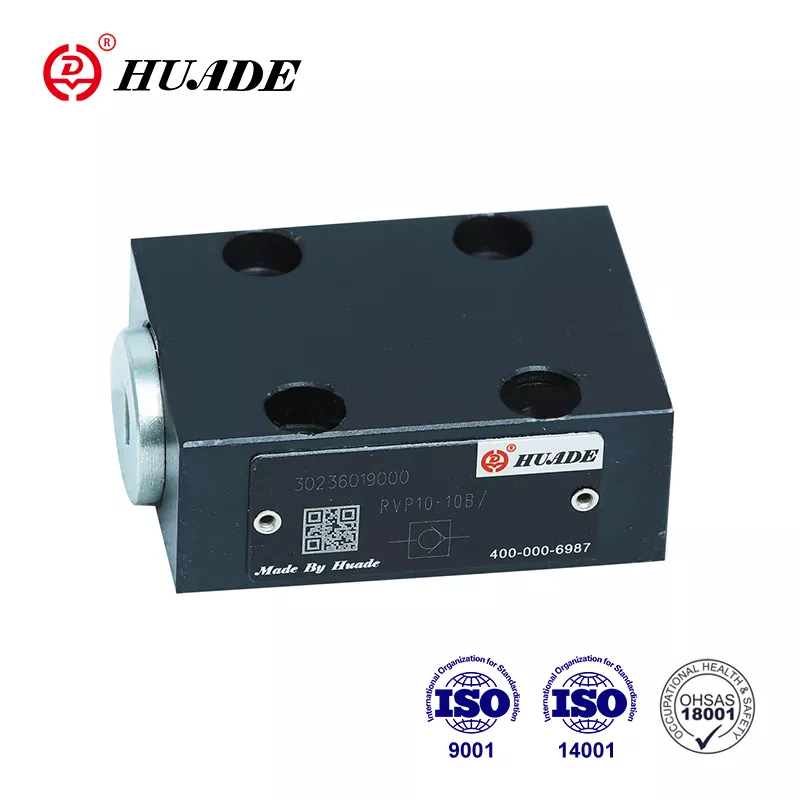

1979 жылы Қытай мен Германия үкіметтері арасындағы стратегиялық серіктестік арқылы құрылған Хуаде Рексроттың озық технологиясын біріктірді. Huade® тексеру клапаны RVP 10 Rexroth тексеру клапанын толығымен алмастыра алады. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® тексеру клапаны инженерлік және құрылыс машиналарында, металлургияда, станоктарда, қоршаған ортаны қорғауда, кеме жасауда, аэроғарыш, теміржол транзитінде, мұнай және мұнай-химия және басқа салаларда кеңінен қолданылады. Барлық тексеру клапаны RVP 10 тамаша сапаны қамтамасыз ету үшін зауыттан шықпас бұрын қатаң сынақтан өтеді.
|
Техникалық деректер |
|||||||||
|
Өлшем |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Жұмыс қысымы, макс (МПа) |
31.5 |
||||||||
|
Ашылу қысымы (МПа) |
0.05 |
||||||||
|
Қысымды сұйықтық |
минералды майлар немесе фосфатты эфир |
||||||||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
||||||||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||||||||
|
Бекіту орны |
міндетті емес |
||||||||
|
Салмағы (Кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны қосу
▶ Бір бағытта ағып кетпейтін жабу
Қолдану:
Тексеру клапаны RVP 10 негізінен сорғының шығысында кері қысымды клапан және айналма клапан ретінде пайдаланылады.
Тексеру клапаны RVP 10 - қысымның аз шығыны бар қалқымалы клапанның құрылымы. Оның міндеті, жақсырақ, бір бағытта ағып кетпейтін ағынды жабу және қарама-қарсы бағытта еркін ағынды қамтамасыз ету. Ол негізінен корпустан (1), қалқаннан (2) қысу серіппесінен (3) және серіппелі орыннан (4) тұрады. ). Оған бағытталатын қалқанның соққысы (2).
сыртқы диаметрі механикалық тоқтатумен шектеледі. Кіріктірілген қысу серіппесі (3) жабу қозғалысын қолдайды. Сонымен қатар, қысу серіппесі (3) қақпақты (2) клапан арқылы ағын болмаған кезде де жабық күйде ұстайды.
Таңба
Құрылым диаграммасы
①Тұрғын үй ②Попет ③Көктем ④Көктемгі орындық
1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек
3. Зауыттан шыққанда қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.
4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз
5. Клапанмен байланыстырылған беттің кедір-бұдырлығы 0,8/
6. Біріктіретін бөліктің беткі қабаты 0,01/100 мм болуы керек.
