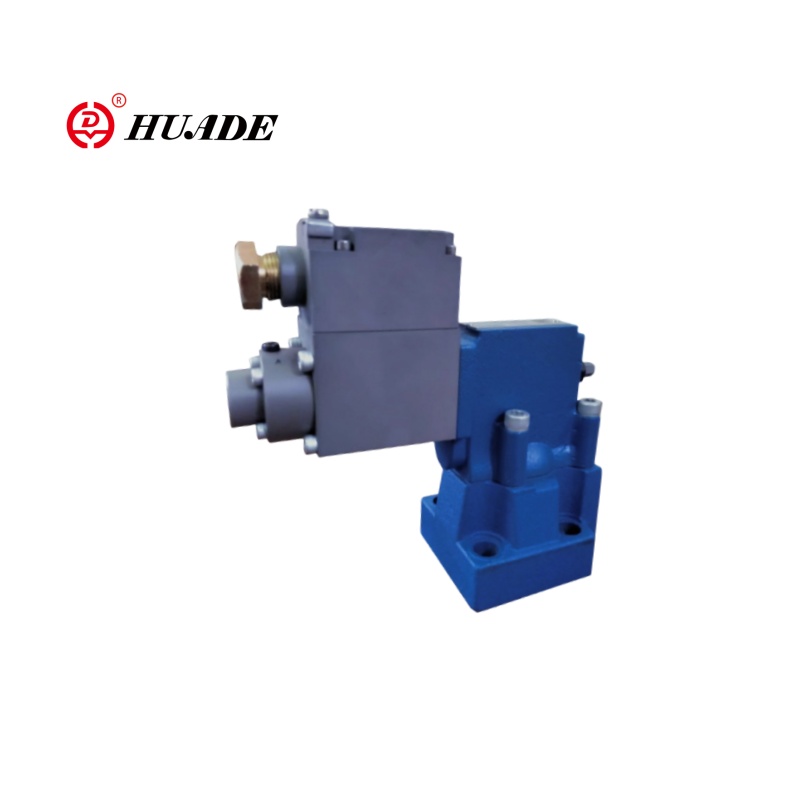

Жарылысқа төзімді рельеф клапандары DBE сериялары - бұл жанармай және жарылғыш ортаға арналған электрмен басқарылатын қысыммен реттелетін клапан, бұл пропорционалды қысымды реттеу және жарылыс өткізбейтін сипаттамалары бар. Пропорционалды рельеф клапанының DBE-де кірістірілген механикалық апаттық рельеф функциясы бар, қуат өшірулі кезде қауіпсіз қысымға ауысады. Және клапанның өзегідегі тозуға төзімді жабынды қызмет ету мерзімін ұзартуы мүмкін.
| Сұйық | NBR және FKM пломбаларына қолайлы минералды май |
| Фосфат эфирі FKM пломбасы | |
| Сұйықтық температурасы ℃ | -30-ден +80-ге дейін (NBD ober) |
| -20-ден +80-ге дейін (FKM пломбасы) | |
| Тұтқырлық диапазоны мм2/ с | 2.8-ден 380-ге дейін |
| Сызықтық | ± 3,5% |
| Қайталану | <± 2% |
| Электр | |
| Қуат көзі | Б |
| Мин.Соленоидты ағымдағы ма | 100 |
| Max.solenoid ағымдағы ма? | 800 |
| Катушкалар | 19.5ω 20 ℃, Max.warm мәні: 28.8ω |
| Жұмыс күйі | Үздіксіз |
| Макс. Қоршаған орта температурасы | + 50 ℃ |
| Дин 40 050-ге оқшаулау | IP65 |
Ерекше өзгешеліктері:
-Сүңгуір тақтайшаны орнату:
- e және ISO 6264 форматындағы DIN 24 340 формасына портинг үлгісі
- Манифольдтарда орнату үшін
- 4 қысым рейтингі
- Макс. Қысымның шектелуі, міндетті емес
- VT-2000 күшейткіш түрі (бөлек тапсырыс беру керек)
Қолдану:
Жарылысқа төзімді қысымның клапанын бұрғылау клапанын бұрғылаудың алдын алу үшін (BOP), төмен тесік құралдары, табиғи газды сығымдау станциялары, тау-кен гидравликалық тіректері, қалқан машиналары, газ өндіру жабдықтары, терең теңіз бұрғылау жабдықтары және жарылысқа қарсы палуба машиналары.
Мысал:
Жарылысқа қарсы PLC → Жарылғыш пропорционалды күшейткіш → DBE клапан → Гидравликалық жетек
↑
Жарылысқа қарсы қысым сенсоры (кері байланыс)
Жарылыс қаупі бар қысымды рельефті клапандар DBE - бұл пилоттық жұмыс істеп тұрған қысымға Арналған клапан. Ол гидравликалық жүйелердегі қысымды электрлік сигнал арқылы үнемі орнату үшін қолданылады.

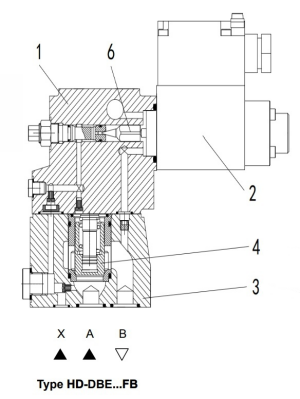

Негізінен бұл клапандар пропорционалды соленоид (2) және негізгі қақпағы бар негізгі клапан (4) (4) бар пилоттық клапаннан тұрады (1).
HD-DBE теріңіз ... FB
Қысым шегі электр тогының ағымдық мәніне және пропорционалды соленоидпен (2) орнатылған. Жүйелік қысым негізгі орамға (4) қолданылады. Сонымен бірге қысым негізгі орамның көктемгі тиелген жағында (4) және ұшқыш поппеті (6), пилоттық клапан (1) арқылы (5) арқылы қолданылады. Егер гидравликалық күш соленоид күшіден асып кетсе, ұшқыш поппеті (6) ашылады. Ұшқыш сұйықтық резервуарға оралуы мүмкін және негізгі ораманың әсерінен туындаған қысымнан кейін қысымға түсуі мүмкін (4). Содан кейін негізгі орама (4) Арнаны сорғыдан резервуарға ашады.

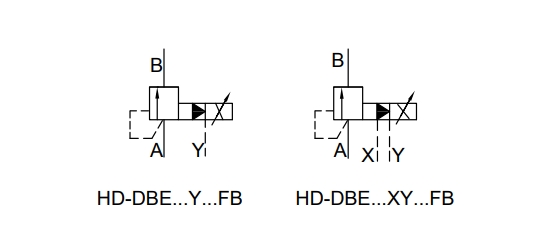

Символы Жарылысқа төзімді қысымның бедерлі клапан
