Жарылысқа төзімді қысыммен қысылатын клапандармен салыстырғанда DBE, DBEM сериялары жоғары динамикалық реакциясы және интеллектуалды талаптарға сәйкес келеді. Жұмыс қысымының қысымы 50 ~ 315 бар, ағын жылдамдығы 600 л / мин дейін (DBEM 32 моделі). Жұмыс кернеуі DC 24V. Жарылысқа қарсы қысымның пайда болу клапанының клапанын қосымша дизайн, қосымша біріктірілген сандық күшейткіш (ORME модулі), жеңілдетілген сымдар және қосылатын клапанның негізгі құрылымы бар, сондықтан техникалық қызмет көрсету үшін құбырды бөлшектеудің қажеті жоқ.
| Сұйық | NBR және FKM пломбаларына қолайлы минералды май |
| Фосфат эфирі FKM пломбасы | |
| Сұйықтық температурасы ℃ | -30-ден +80-ге дейін (NBD ober) |
| -20-ден +80-ге дейін (FKM пломбасы) | |
| Тұтқырлық диапазоны мм2/ с | 2.8-ден 380-ге дейін |
| Сызықтық | ± 3,5% |
| Қайталану | <± 2% |
| Электр | |
| Қуат көзі | Б |
| Мин.Соленоидты ағымдағы ма | 100 |
| Max.solenoid ағымдағы ма? | 800 |
| Катушкалар | 19.5ω 20 ℃, Max.warm мәні: 28.8ω |
| Жұмыс күйі | Үздіксіз |
| Макс. Қоршаған орта температурасы | + 50 ℃ |
| Дин 40 050-ге оқшаулау | IP65 |
Ерекше өзгешеліктері:
-Сүңгуір тақтайшаны орнату:
- e және ISO 6264 форматындағы DIN 24 340 формасына портинг үлгісі
- Манифольдтарда орнату үшін
- 4 қысым рейтингі
- Макс. Қысымның шектелуі, міндетті емес
- VT-2000 күшейткіш түрі (бөлек тапсырыс беру керек)
Қолдану:
Жарылысқа төзімді қысым клапанының клапаны ДБ-ны, химиялық және фармацевтикалық жарылысқа қарсы жүйелер, көмір шахталары, кемелер және теңіз техникасы, кемелер және теңіз техникасы бойынша кеңінен қолданылады.
Мысал:
Жарылғыш-провок PLC → DBEM клапаны (интеграцияланған комиссияның күшейткіші) → Жарылғышқа төзімді қысым датчигі
↓
Profibus-dp автобусы
Жарылысқа төзімді қысымның бедерлі клапан DBEM - бұл пилоттық жұмыс істейтін қысымға арналған клапан. Ол гидравликалық жүйелердегі қысымды электрлік сигнал арқылы үнемі орнату үшін қолданылады.

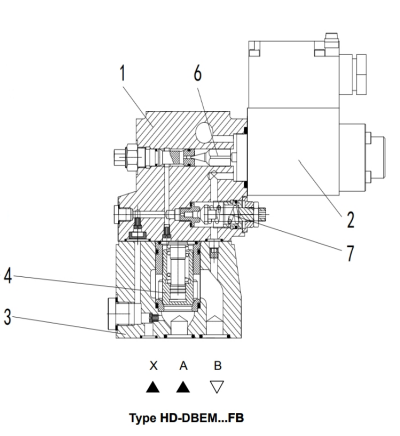

Негізінен бұл клапандар пропорционалды соленоид (2) және негізгі қақпағы бар негізгі клапан (4) (4) бар пилоттық клапаннан тұрады (1).
HD-DBE теріңіз ... FB
Қысым шегі электр тогының ағымдық мәніне және пропорционалды соленоидпен (2) орнатылған. Жүйелік қысым негізгі орамға (4) қолданылады. Сонымен бірге қысым негізгі орамның көктемгі тиелген жағында (4) және ұшқыш поппеті (6), пилоттық клапан (1) арқылы (5) арқылы қолданылады. Егер гидравликалық күш соленоид күшіден асып кетсе, ұшқыш поппеті (6) ашылады. Ұшқыш сұйықтық резервуарға оралуы мүмкін және негізгі ораманың әсерінен туындаған қысымнан кейін қысымға түсуі мүмкін (4). Содан кейін негізгі орама (4) Арнаны сорғыдан резервуарға ашады.
HD-DBEM теріңіз ... фб
Қажет болса, клапанды қосымша қысым қауіпсіздігі үшін қосымша жүктелетін ұшқыштармен (7) жеткізуге болады (7).

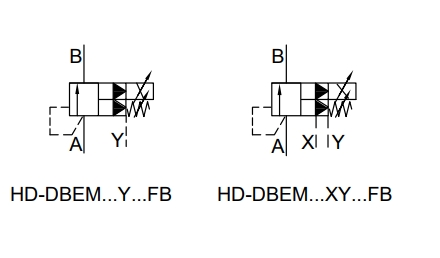

Символы Жарылыс қаупі бар қысымға қарсы клапандар
