Гидравликалық жүйелер ағып кетпестен сенімді ағынды бақылау қажет болған кезде, Z2S 22 тексеру клапанының сэндвич тақтасы дәлелденген шешім ретінде ерекшеленеді. Бұл Bosch Rexrothroith компоненті жылдар бойы өндірістік жабдықтарды қолдайды және оның қалай жұмыс істейтінін түсіну гидравликалық қондырғылар үшін жақсы шешімдер қабылдауға көмектеседі.
Z2S 22-ді немен ерекшелендіреді

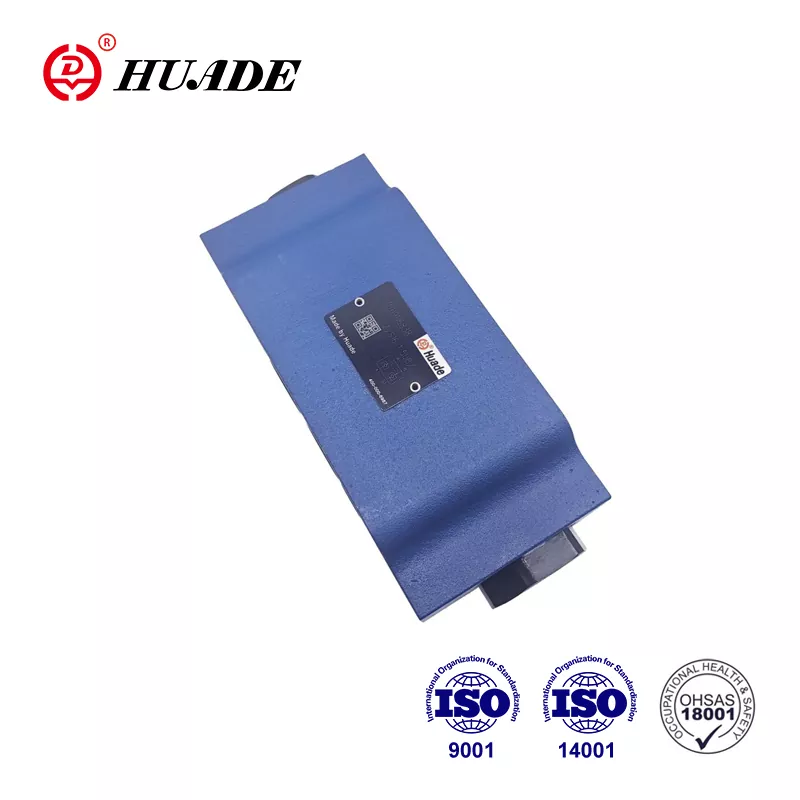

Z2S 22 Check клапанының сэндвич тақтасы NG25 өлшемді жүйелерге арналған ұшқышты тексеру клапаны ретінде жұмыс істейді. Көктемгі негізгі тексеру клапандарынан айырмашылығы, бұл сэндвич тақтасы қысымды кетірген кезде бақылауды қамтамасыз ететін екі сатылы дизайнды қолданады. Клапан кері ағынмен бос ағынға мүмкіндік береді, ал кері ағынды блоктауға мүмкіндік береді және оны блокталған жағынан, пилоттық қысым X портына қолданған кезде ашуға болады.
Сэндвич тақтайшасының дизайны сіз оны басқа гидравликалық компоненттер арасында тігінен жинай аласыз. Бұл кеңістікті көпшілік машиналарда үнемдейді. Z2S 22 ISO 4401-08-08-08-055 порттық өрнектерден кейін, оны әр түрлі жабдық түрлерінде қолданатын стандартты гидравликалық жақтармен үйлеседі.
Бұл тексеру клапанын не қамтиды? Көптеген нұсқалардағы алдын-ала ашылатын функция. Пилоттық клапан ашылған кезде, қысым біртіндеп, біртіндеп, біртіндеп, бірден аулақ болады. Бұл соққы толқындары мен шуылдың алдын алады және гидравликалық жүйелерде пломбаларды зақымдайды және техникалық қызмет көрсетеді.
Маңызды техникалық сипаттамалар
Z2S 22 клапан сэндвич тақтасы 315 бар-ға дейін жұмыс қысымын 315 барға дейін өңдейді және ағын ставкалары минутына 450 литрге жетеді. Бұл сандар Tests-тен HLP46 минералды майды 40 градусқа дейін жеткізеді. Клапанның денесі салмағы 12-ден 13 килограмға дейін, ұзындығы 212 мм, 117 мм, ені және 100 мм биіктігі бар.
Крекинг қысымының опциялары 3 жолақтан 10-ға дейін диапазонды, 1-ден 4-ке дейін, бөлгі нөмірге 1-ден 4-ке дейін белгіленеді. Жоғары крекингтің қысымы күшті болып жанады, бірақ ашық түрде ұшқыш қысымын қажет етеді. Клапанның клапаны көптеген өндірістік ортаны қамтитын NBL пломбаларын қолданған кезде, 30-дан оң 80 градусқа дейін, 80 градусқа дейін.

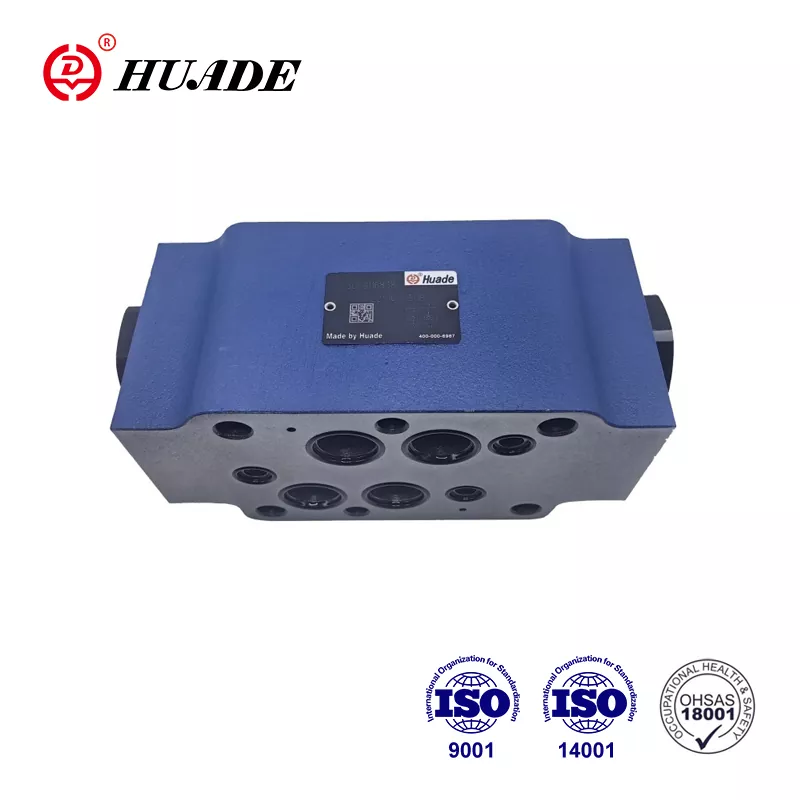

Порт қосылымдарына P, A, B, T, x және Y позициясы бар. A және B порттары акуаторларға қосылады, ал X портында PORT чек функциясын шығару үшін пилоттық қысым алады. Орнату үшін алты м12 болт қажет, ал 40 нм-ге дейін, ал монтаж бетіне ағып кетуді болдырмау үшін RZ 4 немесе тегіс болуы керек.
Check клапанының сэндвич тақтасы Z2S 22 Қалыпты жұмыс кезінде блоктау бағытында нөлден ағып кетеді. Бұл қосымшалар үшін, тік цилиндрлерді бір түн ішінде немесе техникалық қызмет көрсету аясында орналастыру сияқты. Бірнеше айдан кейін де, клапан өзінің тығыздағышын дрейфсіз ұстап тұруы керек.
Z2S 22 қалай жұмыс істейді
Қысым ашық бағытқа итерілген кезде A1-ден A2 немесе B1-ден B2-ге дейін ағындар Қарапайым клапан ағын қысымының астында ашылады, минималды кедергіні тудырады. Қысымның құлдырауы қисық сызықтардың қисық мінез-құлқын көрсетеді, деген мағынасы қысымның жоғарылауы мүмкін.
Кері бағытта жапқыш клапандар клапанның денесіне мықтап отырады, бұғатталған тығыздағышты жасайды. Клапандар допқа арналған дизайнды A2 және A1 ауданы бар поппаста қолданады. Пилоттық қысым X порты арқылы кірген кезде, ол A3 басқару орамалы аймағында әрекет етеді. A3 және A2 арасындағы аймақ арақатынасы шамамен 1-ден 12,5-ке дейін, бұл негізгі клапанды ашу үшін салыстырмалы түрде төмен пилоттық қысым қажет дегенді білдіреді.
Алдын ала ашылу механизмі толыққанды қысымға дейін жұмыс істей бастайды. Басқару орамы жылжу басталғандықтан, қысым біртіндеп теңестіруге мүмкіндік беретін кішкене саңылау пайда болады. Бұл жастықшаның ашылуы гидравликалық сызықтарға су балгіндегі әсер ететін кенеттен қысымның төмендеуіне жол бермейді. Dampen rection Сорғы тығыздағыштарын, шлангтың қосылыстарын және цилиндрлі шыбықтарды соққылардан қорғайды.
Арнайы нұсқалар осы негізгі әрекетті өзгертеді. SO40 нұсқасы қашықтықтан клапан операциясы қажет болған кезде, пилоттық басқару үшін сыртқы G1 / 4 портын қосады. SO60 нұсқасы T портына бақылау орамасын сілтеп, белгілі бір тізбектердегі шығарылым дәлдігін жақсартады.
Мұнда Z2S 22 Check клапаны жақсы жұмыс істейді
Өнеркәсіптік автоматтандыру жүйелері Check клапанының сэндвич-сэндвичтік тақтасын Z2S 22 кеңінен қолданады. Инъекциялық қалыптау машиналары салқындату циклдері кезінде ылғалдандыру үшін осы клапандарға сүйенеді. Тежегіштерді иілу әрекеттері арасында жабылған кезде рам позициясын сақтау үшін пайдаланыңыз. Роботты қолдарда позицияны ұстау кезінде жүктемені жылжытудың алдын алу үшін клапан қажет.
Ақшалар мен қайшы сияқты материалды өңдеу жабдықтары нөлдік ағып кету дизайнынан пайда көреді. Стандартты көктемгі тексеру клапаны платформаны бірнеше сағаттан төмен түсіру үшін жеткілікті болуы мүмкін. Z2S 22 сэндвич тақтасы бұл мәселені сусыз ұстау, сондай-ақ сорғышсыз қызмет көрсету.
Жел турбиналық алаңдарды басқару жүйелері күрт-температуралық өзгерістермен және ластану қаупімен күрделі жағдайда жұмыс істейді. Тексеру клапанының сэндвич тақтасы осы орталарды дұрыс сүзгіленген кезде жұптастырады. Энергетика секторының қосымшалары сенімділікке қол жеткізілді, өйткені турбиналық жұмыс кезінде клапанның істен шығуы қымбат беріліс қораптарын зақымдауы мүмкін.
Шағын сэндвич дизайны мобильді жабдықтарда кеңістік сыйлықақы алған кезде көп жұмыс істейді. Экскаваторлар, крандар және ауылшаруашылық техникаларын шектеу шектеулі аудандарға бірнеше функциялар. Z2-ді жинау Клапанды бағыттаушы клапандар мен басқа сэндвичтің тақталары арасындағы тексерудің дәстүрлі мөлшері дәстүрлі құбырларды тексеру клапандарымен салыстырғанда азайтады.
Клапанның нұсқаларын салыстыру
Стандартты көктемгі жүктелген тексеру клапандары Z2S 22-ден аз, әдетте 200-ден 500 долларға дейін. Олар қарапайым қосымшалар үшін жақсы жұмыс істейді, бірақ пилоттық бақылауға ие және жиі ұсақ ағып кетеді. Жауап беру жылдамдығы баяу, өйткені көктем ағып басталмай тұрып сығымдауы керек.
Қос нүктелік вафли-тексеру клапандары үлкен ағындарды, кейде минутына 500 литрден асады. Олар сэндвич тақталарынан аз, ал 250 бардан төмен қысымды құбыр жүйелерінде жақсы жұмыс істейді. Диск клапандары диск пен орынның арасына түссе, жабық жабысып қалуы мүмкін. Коррозияға төзімділік стандартты дизайнда да төмен.
Check клапанының сэндвич тақтасы Z2S 22 Конфигурация мен жеткізушіге байланысты әдетте 1000-1500 долларға тұрады. Бұл жоғары баға пилоттық жұмыс қабілеттілігін, нөлдік ағып кетуді және интеграцияның артықшылықтарын көрсетеді. Техникалық қызмет көрсету шығындары клапанның қызмет ету мерзімінен төмен болуы мүмкін, өйткені сэндвич дизайны ішкі бөліктерді сыртқы зақымданудан қорғайды.
Өнімділікті салыстыру Z2S 22 315 бардан 450 литрге дейін тұрақты ағынды жүргізуді көрсетеді, ал 315 бардан 450 литрге дейін, көптеген көктемгі тексерулер минутына 300 литрден асады. Ұшқыштармен жабдықталған дизайн сонымен қатар көктемгі жүктелген түрлерге қарағанда сигналдарды бақылау үшін тезірек жауап береді, себебі бұл ашылу кезінде көктемгі күшпен күреспейді.
Орнатуға қойылатын талаптар Сіз білуіңіз керек
Тексеру клапанының сэндвич тақтасын Z2S 22 кез-келген бағытта орнатыңыз, бірақ тік жинақтау жиі кездеседі. Екі жұптың бетіне жақсырақ тазалаңыз. Кез-келген кір, бурлер немесе ескі тығыздағыш материалы нөлден ағып кету дизайнына ымыраласатын ағып кету жолдарын жасай алады.
Клапанды орналастырмас бұрын, берілген мөр сақиналарын әр портқа қолданыңыз. Сақтельдер сэндвич тақтайшасына салынған ойықтарда отырады. Тығыздағыштардың дұрыс отырғанын және бұралмағанына көз жеткізіңіз, бұл олардың қысыммен шектелуіне әкелуі мүмкін.
Болт өрнектері стандартты ISO үлгісіндегі алты м12 қақпақ бұрандасын қолданады. Жұлдыз үлгісіндегі бұрандаларды 70 нм-ге дейін қатайтыңыз. Ашу клапан корпусын бұрмалай алады және ішкі бөліктерді байланыстыруға әкелуі мүмкін. Ажыратқыш сыртқы ағып кетуге және ықтимал қысымның жоғалуына мүмкіндік береді.
Сыртқы пилоттық порттар бар SO40 нұсқаларында G1 / 4 арматураларын пилоттық қысым көзіне қосыңыз. Толық саңылауды қамтамасыз ету үшін ұшқыш қысымы кем дегенде 50 пайыздан асып кетпеңіз. Пилоттық қысым жеткіліксіз ашылу және шектеулі ағынға әкеледі.
Іске қосылғанға дейін жүйені тазалауды тексеріңіз. Z2S 22 клапаны сэндвич тақтайшасы гидравликалық майдың ISO 4406 тазалық коды 20/18/15 немесе одан да жақсы. Бұл сұйықтықтың миллилитер үшін 4 мкмнан үлкен 5000-нан аз бөлшектерді білдіреді. Ластану салалық мәліметтерге сәйкес клапанның сәтсіздерінің 80 пайызын тудырады.
Техникалық қызмет көрсету және ақаулықтарды жою
Тұрақты сүзгі өзгерістері тексеру клапанының сэндвич тақтасын ластанудан қорғайды. Гидравликалық май түріне ұсынылған аралықтардағы сүзгілерді өзгертіңіз. HLP46 сияқты минералды майлар биологиялық ыдырайтын сұйықтықтардан гөрі ұзақ уақытқа созылады, оған екі есе жиі қажет болуы мүмкін.
Жүйелік техникалық қызмет көрсету кезінде клапанды тексеріңіз. Сэндвич тақталарының айналасында сыртқы майды іздеңіз, бұл плиткалық тозуды немесе монтаждауды реттейтін болттарды бейнелейді. Уақыт өте келе ішкі су ағып кетуі мүмкін, бірақ бұл дұрыс орнатумен сирек кездеседі.
Егер клапан дүрбелең проблемаларын туындаса, алдымен ұшқыштың қысымын тексеріңіз. Қысқыштың жеткіліксіз қысымы клапанды толығымен ашпауы мүмкін, бұл шектеулі ағынды және толық емес шығарылымды тудырады. Тек статикалық қысыммен ғана емес, жүктеме жағдайында x портындағы нақты қысымды өлшеңіз.
Алдын ала ашылатын компоненттерді жоғалтпау немесе зақымдау нүктелері кезінде шу немесе соққы. Кейбір Z2 Z2S 22 модельдерінде бұл мүмкіндік жоқ және SO55 нұсқасына қайта оралу ақаулықты жояды. Кенеттен қысым тамшылары ақыр соңында, ақыр соңында жүйеде тығыздағыштар мен қосылыстардан зақым келтіреді.
Сәтсіз ашу әдетте ұшқыштарды басқару орамасын бұғаттайтын ластануға тырысады. Жүйені жуып, көптеген жағдайларды дұрыс бекітуді орнатыңыз. Тұрақты проблемалар допқа арналған орындық пен допты және ұңғыларды скорингке немесе ендірілген бөлшектерге тексеруді қажет етуі мүмкін.
Құрғақ жерлердегі сэнд-клапан табақшаларын температурадан тыс жерде сақтаңыз. Сақтау кезінде ластанудың алдын алу үшін порттарға қорғаныш қақпақтарын сақтаңыз. Реттеуге арналған мөрлерге арналған қоймаларды және FKM-ге арналған пломбалар, өйткені сіздің жүйелік талаптарыңызға байланысты, өйткені сөрелердің қартаюынан сақтықпен нашарлау бірнеше жыл ішінде пайда болуы мүмкін.
Тапсырыс беру және бөлік нөмірі
Z2S 22 Check клапанының сэндвич тақтасы құрылымдалған бөлігінің сандық жүйесін қолданады. Z2S 22 бастаңыз, содан кейін арна тағайындауын қосыңыз. Даш Марк дегеніміз - A және B жақтары үшін қосарланған канал. A немесе B әрпі тек бір арналы операцияны ғана көрсетеді.
Келесіде крекинг қысымының коды 1-ден 4-ке дейін, сәйкесінше 3, 5, 7,5 немесе 10 жолақты білдіреді. Жоғары сандар кері блоктауды қамтамасыз етеді, бірақ көп ұшқыш қысымын қажет етеді. Содан кейін 5x барлық стандартты модельдерде пайда болады, содан кейін пассивация үшін J50 сияқты қосымша беткі өңдеу кодтары пайда болады.
Арнайы нұсқалар So40 сияқты кодтарды сыртқы ұшқыш порттары үшін немесе резервуарға қарсы желдету үшін SO60 үшін қосады. V әрпі EDD-де NBR орнына FKM тығыздағыштарын, жоғары температуралы немесе агрессивті сұйықтық үйлесімділігіне арналған. Толық мысал Z2S 22 A 2 5x V SO40 оқуы мүмкін.
Орнату жиынтықтары тығыздағыштармен және тығыздағыштармен бөлек тапсырыс береді. Клапанның нұсқасына сәйкес келетін үйлесімді жинақтар үшін Bosch Rexroth каталогын тексеріңіз. Қате тығыздағыш материалдарды пайдалану тез бұзылуға әкеледі, әсіресе отқа төзімді гидравлика немесе биологиялық ыдырайтын майлар.
Сенімді жеткізушілерді табу
Bosch Rexroom тікелей интернет-дүкені мен аймақтық дистрибьюторлар арқылы сатылады. Ресми арналар шынайы бөліктерге және тиісті техникалық қолдауға кепілдік береді. Деректер парақтары R900432915 құжат нөмірін пайдаланып, олардың сайтынан жүктеледі.
BuyRothothood онлайн тапсырыс беру және қарапайым конфигурациялар үшін дереу тапсырыс беруші ретінде жұмыс істейді. Олардың бағалары стандартты Z2S 22 үшін 1426 долларға жуық уақытқа созылады 22-ге дейін бір-үш жұмыс күніне дейін жеткізіледі.
EBay-де қайталама нарықтар пайдаланылған және артық клапандарды 500-ден 1000 долларға дейін ұсынады. Пайдаланылған сатып алу ескі жабдықтардағы бөлшектерді ауыстыру үшін мағынасы бар, бірақ зақымдану немесе тозу үшін мұқият тексеріңіз. Жоқ немесе зақымдалған мөрлер фотосуреттерде айқын болмауы мүмкін.
Гидравлика және PHA-Auto сияқты өнеркәсіптік жеткізушілер Z2S 22-ді толық гидравликалық жүйелермен бірге тасымалдайды. Олар жергілікті техникалық қолдау көрсетеді және орнату сұрақтарына көмектесе алады. Жаппай сатып алушылар жақсырақ баға белгілеу туралы келіссөздер жүргізуі мүмкін, олар аймақтық Bosch Rexroth өкілдерімен тікелей байланыста болуы мүмкін.
Қытай өндірушілері Қытайдағы сияқты платформалар арқылы төмен шығындар бойынша балама ұсынады. Бұл аз сыни қолданыстар үшін жұмыс істеуі мүмкін, ал сапалы және өнімділік сипаттамалары шынайы Bosch Rexroth өнімдерінен ерекшеленеді. Қысымдық рейтингтер, пломба материалдарының және өлшемді төзімділікті күтеді.
Сұйықтық үйлесімділік туралы пікірлер
HL және HLP сияқты минералды гидравликалық майлар HL және HLP жұмыс істейді, бұл Check клапанының сэндвич-сэндвич-суреттерімен Z2S 22.
Өртке төзімді сұйықтықтар ерекше назар аударуды қажет етеді. HFDU және HFDR түрлері 315 штрих-рейтингтің орнына 210 барға дейін максималды қысым. Жұмыс температурасы осы сұйықтықтармен 60 градустан аспауы керек. Қызмет мерзімі минералды маймен салыстырғанда 30-дан 100 пайызға дейін төмендеуі мүмкін.
Биологиялық ыдырайтын гидравлика HETG және HEES Z2S 22-мен жұмыс істейді, бірақ техникалық қызмет көрсетудің жиі кездесетін аралықтары қажет. Бұл сұйықтықтар ылғалды сіңіреді және минералды майларға қарағанда тезірек бұзылады. Сүзгілерді жиі өзгертіңіз және жүйені тазалықты мұқият бақылаңыз.
Синтетикалық сұйықтықтар көбінесе NBR стандартты орнына FKM пломбаларын қажет етеді. Бөлім нөміріндегі v кодты анықтайды. Синтетикалық немесе экзотикалық сұйықтық жүйелеріне арналған клапанды таңдағанға дейін үйлесімділік кестелерін тексеріңіз. Қате тығыздағыш материалдарды пайдалану ағып кетуге немесе байланыстыруға әкелетін жылдам ісіну немесе қатаюды тудырады.
Су-гликоль сұйықтары нақты тұжырымға байланысты жұмыс істеуі мүмкін. Тапсырыс алдында Bosch Rexroot техникалық қолдауымен байланысыңыз. Кейбір су негізіндегі сұйықтықтар стандартты тығыздағыш материалдар немесе ішкі компоненттерге шабуыл жасайды.
Әр түрлі ортада қойылым
Температура экстремалары V тексеру клапанының сэндвичтік тақтасына Z2S 22 қойылымына әсер етеді. Суық 20 градус теріс 20 градусқа дейін NBR пломбаларын талап етеді, ал FKM жоғары температураны 80 градусқа дейін ұстайды. Сұйықтықтың тұтқырлығы температурасы бар, ағын сипаттамалары мен жауап беру уақытына әсер етеді.
Лас орта өте жақсы сүзгілеуді қажет етеді. Құрылыс және тау-кен техникасы шаңнан, судан және қоқыстардан тұрақты ластануға бет алады. ISO 4406 20/15 Filtration Setret орнатуды орнату ластанудың көптеген проблемаларын болдырмайды, бірақ экстремалды жағдайда тіпті жұқа сүзу қажет болуы мүмкін.
Жоғары діріл қосымшалары сэндвич тақтайшасынан пайда болады. Бұрғалды тексеру клапандары дірілден уақыт өткен сайын, болт жасалған сэндвич тақтайшалары қауіпсіз қалады. Ауыр діріл ортасында болттарды бекітуді бекіту.
Жағалаудағы және теңіз параметрлері гидравликалық компоненттерді тұздық пен ылғалға ұшыратады. Қосымша J50 пассивациясы емделуі клапанның денеден тыс коррозияға төзімділігін қамтамасыз етеді. Ішкі бөліктер гидравликалық маймен қорғалған, бірақ ылғалмен ластану судың жанында үлкен алаңдатады.
Биіктік қысым мен температура қатынастарымен гидравликалық өнімділікке әсер етеді. Атмосфералық қысым әр түрлі крекингтік қысымның параметрлерін қажет етуі мүмкін, өйткені атмосфералық қысым ерекшеленеді. 2000 метрден жоғары қондырғылар үшін гидравликалық инженерлермен кеңесіңіз.
Гидравликалық клапан технологиясының болашақ дамуы
Электрондық бақылау интеграциясы Check клапанының сэндвич-сэндвич-сэндвич сияқты компоненттердің келесі қадамын білдіреді. Z2S 22. Сэндвич тақталарына енгізілген сенсорлар нақты ағындар, қысымның төмендеуі және ішкі тозу жағдайлары туралы хабарлауы мүмкін. Болжалды жөндеу жүйелер сәтсіздікке дейін өнімділіктің нашарлауы кезінде мүмкін болады.
Жақсартылған итбалық материалдар жетілдірілуде. Жаңа полимерлі қосылыстар химиялық тұрақтылықты және температура кеңістігін ұзартады. Бұл материалдар бастапқыда қымбатқа түседі, бірақ техникалық қызмет көрсетуді және ауыстыру жиілігін азайтады.
Қоспаны өндіріс гидравликалық компоненттердің қалай өндірілетінін өзгерте алады. 3D басып шығарылған клапанның денелері ішкі ағын жолдарын қай өңдеуге мүмкіндік бере алмайды. Кешенді ішкі геометриялар салмақты және материалдық қолданылуды азайту кезінде өнімділікті арттыруы мүмкін.
Smart Hydraulics Systems клапан параметрлерін автоматты түрде жұмыс істеуге негізделген реттейді. Тексеру клапаны крекинг қысымын жүктеме талаптарына сәйкестендіру, энергия тиімділігін арттыру үшін өзгеруі мүмкін. Ұшқыш қысым әртүрлі ағындардың оңтайлы жылдамдығы үшін модульделуі мүмкін.
Z2S 22 клапанының сэндвич тақтасы қазіргі өндірістік қажеттіліктерге сенімді түрде қызмет ететін жетілген технологияны білдіреді. Жақсартулар біртіндеп пайда болғанымен, ұшқыштарды тексеру клапандарының негізгі дизайн принциптері бүкіл әлемде гидравликалық қосымшалар бойынша көптеген жылдар бойы өзекті болып қалуы мүмкін.
