Бұл кешенді нұсқаулық гидравликалық пропорционалды бақылау технологиясын қарапайым түрде, негізгі жұмыс принциптерінен бастап, барлық жұмыс принциптерінен бастап, кеңейтілген серво бақылау бағдарламаларына дейін қамтиды.
Гидравликалық пропорционалды клапан дегеніміз не?
Гидравликалық пропорционалды клапан - бұл электрлік сигналдарды пропорционалды гидравликалық шығысқа айналдыратын электро-гидравликалық құрылғы. Қарапайым қосу / өшіру соленоидті клапандардан айырмашылығы, пропорционалды клапандар сұйықтықтың ағынын, қысымын және бағытын үздіксіз, ауыспалы бақылауды қамтамасыз етеді.
Негізгі сипаттамалары:
- Аналогты электр сигналдарын (0-10V, 4-20 мА) дәл гидравликалық басқаруға түрлендіреді
- Толық ашық және жабық күйлер арасында шексіз орналасуды қамтамасыз етеді
- Тегіс, біртіндеп машиналық қозғалыстарға мүмкіндік береді
- PLC басқару жүйелері мен автоматтандыру желілерімен үздіксіз біріктіреді
Мұны гидравликалық қуат ретінде ойлаңыз, бұл сізге «толық қуат» немесе «OFF» емес, дәл басқаруға мүмкіндік береді.
Гидравликалық пропорционалды клапандар қалай жұмыс істейді: бақылау процесі
Негізгі жұмыс принципі
Клапанның контроллері аналогтық электрлік сигналды (әдетте 0-10V немесе 4-20 м қашықтықта) пропорционалды соленоидке апарады.
Пропорционалды соленоид электр тогын магниттік күшке айналдырады. Жоғары ағымдық = күшті магнит өрісі = үлкен жетекші күш.
Магниттік күш клапанның қаптамасын көктемгі тұрақтылыққа жылжытады. Қанық күйі тікелей кіріс сигналының беріктігіне сәйкес келеді.
SPOOL Қозғалысы гидравликалық саңылауларды ашады, ағып кететін ағын, қысым немесе бағытталған ағындардың жолдары өзгереді.
Lvdt позициясының сенсорлары немесе қысым түрлендіргіштері вальставканы бақылау үшін клапан күшейткішіне нақты уақыттағы кері байланыс береді.
Кеңейтілген бақылау технологиялары
Импульстің ені модуляциясы (PWM):Нақты күшпен бақылау кезінде қуат тұтынуды және жылу өндіруді азайтады.
Тұру жиілігі:Кішкентай тербелістер (әдетте 100-300 Гц) статикалық үйкелісті жеңіп, клапанның ажыратымдылығын ± 0,1% -ға дейін жақсартады.
Сигналды пьевациялау:Біртіндеп енгізу өзгереді гидравликалық шоктың алдын-алу және жоғары температураны жылдамдету / баяулауды қамтамасыз етеді.
Техникалық сипаттамалары және өнімділік параметрлері
Сыни көрсеткіштер метрикалары
| Параметр | Типтік ауқым | Жоғары сапалы |
|---|---|---|
| Ағын сыйымдылығы | 10-500 л / мин | 2000 л / мин дейін |
| Жұмыс қысымы | 210-350 бар | 700-ге дейін бар |
| Жауап беру уақыты | 50-200 мс | 15-50 мс |
| Сызықтық | ± 3-5% | ± 1% |
| Гинтац | 2-5% | <1% |
| Дролаю | 0,5-1% | 0,1% |
| Жиілікті жауап | 10-50 Гц | 100+ гц |
Сигналдың үйлесімділігі
Кернеуді басқару:± 10v, 0-10V тоқсан
Ағымдағы бақылау:4-20 мА, 0-20мА
Сандық протоколдар:Canopen, Ethercat, Io-Link, профиль
Кері байланыс түрлері:LVDT, потенциометр, қысым түрлендіргіші
Пропорционалды бақылау клапандарының түрлері
1. Пропорционалды ағындарды бақылау клапандары
Функция:Жылдамдық бақылау үшін көлемді ағынның мөлшерін реттеңіз
Өтініштер:CNC станоктары, роботты актер, конвейер жүйелері
Ағын диапазоны:5-500 л / мин ± 2% дәлдікпен

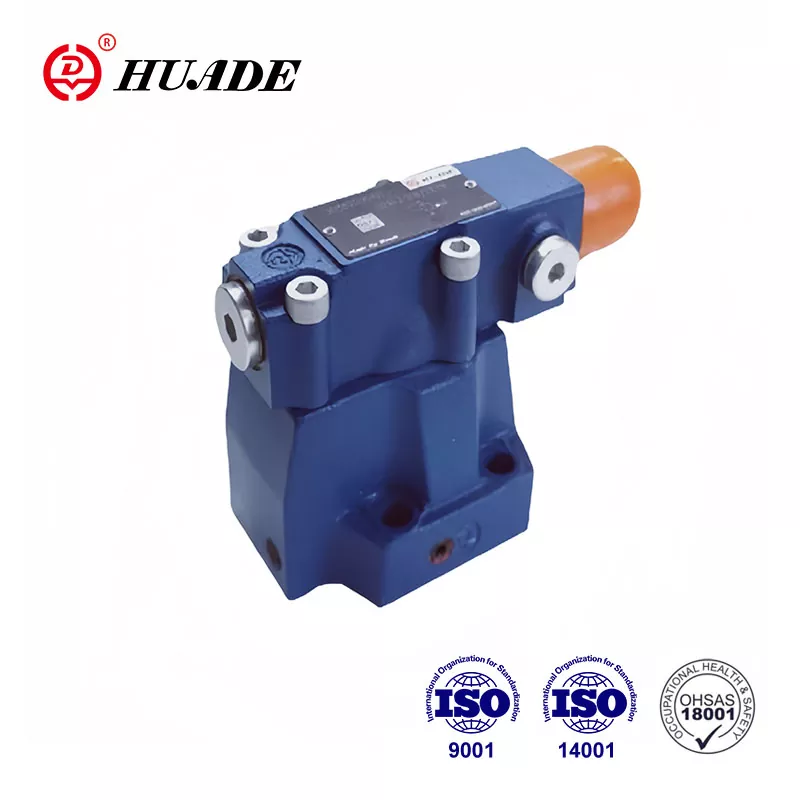

2. Пропорционалды қысымды жеңілдету / азайту клапандары
Функция:Тұрақты қысымды ұстап тұрыңыз немесе жүйенің максималды қысымын шектеңіз
Өтініштер:Инъекциялық қалыптау, материалды сынау, қысқыш жүйелер
Қысым диапазоны:5-350 бар, ± 1% реттеу дәлдігі
3. Пропорционалды бағытты бақылау клапандары
Функция:Бақылау ағынының бағыты және бір уақытта бағам
Конфигурациялар:4/3-жол, пропорционалды ағынмен 4/2-жол
Өтініштер:Мобильді гидравлика, өнеркәсіптік автоматика, серво орналастыру
4. Екі сатылы серво-пропорционалды клапандар
Функция:Серва деңгейіндегі дәлдікпен жоғары ағынды қосымшалар
Пилоттық кезең:Кішкентай серва клапаны негізгі сатыдағы орамалды басқарады
Өтініштер:Болат жылжымалы диірмендер, үлкен арналар, теңіз басқару жүйелері
Пропорционалды VS. Servo vs. Стандартты клапандар: Техникалық салыстыру
| Техникалық шарғы | Стандартты клапан | Пропорционалды клапан | Серво клапан |
|---|---|---|---|
| Бақылаудың ажыратымдылығы | Тек қосу / өшіру | 0,1-1% | 0,01-0.1% |
| Жиілікті жауап | Жоқ | 10-50 Гц | 100-500 Гц |
| Қысым төмен | 5-20 бар | 5-15 бар | 3-10 бар |
| Ластану төзімділігі | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Шығын факторы | 1х | 3-5 | 8-15х |
| Техникалық қызмет көрсету аралығы | 2000 сағат | 3000-5000 сағ | 1000-2000 сағ |
Жетілдірілген қосымшалар және салаларды пайдалану жағдайлары
Өндірісті автоматтандыру
- Инъекциялық қалыптау:Қысым бақылауы ± 0,5% шегінде
- Металл түзілуі:Күшті бақылау пропорционалды қысымды реттеумен 5000 тоннаға дейін
- Жинау бағыттары:Бірнеше акуаторлар арасындағы жылдам сәйкестік ± 1% ішінде
Мобильді жабдықтар
- Экскаваторды басқару:Джойстик-клапанға жауап беру уақыты <100ms операторлық жайлылық үшін
- Кран операциялары:Энергия тиімділігі үшін жүктеме-сезімнің қысымын бақылау
- Ауылшаруашылық техникасы:PTO қосымшаларына арналған айнымалы жылжу сорғысын басқару
Аэроғарыш және қорғаныс
- Ұшу тренажерлері:Қозғалыс платформасын басқарудың ± 0,1М орналасу дәлдігі
- Әуе кемелері:Қондырғылар және ұшуды басқару бетінің белсенділігі
- Тест жабдықтары:Нақты күшпен және жиілікті бақылаумен шаршауды тестілеу
Басқару жүйесін біріктіру және желілік
PLC интеграциясы
Бағдарламаланатын логикалық контроллерлермен пропорционалды клапандар интерфейсі:
- Аналогтық I / O:4-20 мА АҒЫМДАҒЫ КӨРСЕТУ немесе ± 10 В кернеу сигналдары
- Клапанның күшейткіштері:PLC шығыстарын тиісті клапан дискілеріне түрлендіріңіз
- Бортта электроника (obe):Біріктірілген басқару электроникасы сымдарды жеңілдетеді
Өнеркәсіптік коммуникациялық хаттамалар
- Ethercat:Жоғары жылдамдықты серво қосымшаларына арналған нақты уақыттағы Ethernet
- Canopen:Ұялы және өндірістік жабдықтарда таратылған бақылау
- IO-Link:Smart Sensor интеграциясы үшін нүктелік байланыс
- Профинет / Проббус:Siemens автоматтандыру экожүйесінің үйлесімділігі
Жабық-циклді басқару алгоритмдері
- PID бақылауы:Пропорционалды-интегралды-туынды-кері байланыс
- Беру-форвард:Жақсартылған динамикалық реакцияны алдын-ала бақылау
- Бейімделгіш бақылау:Салмағы әртүрлі жағдайда өзін-өзі баптау параметрлері
Ақаулықтарды жою және диагностикалық процедуралар
Жалпы жетіспеушілік режимдері және шешімдері
Қабықшасы (80% сәтсіздіктер)
Себеп:Ластанған гидравликалық сұйықтық немесе лакты құру
Шешім:Жуғыш жүйе, сүзгілерді ауыстырыңыз, ISO 19/16/13 тазалығына сақтаңыз
Алдын алу:500 сағаттық сүзгіні ауыстыру, сұйықтықты талдау
Сигналдық дрейф / сызықтық шығын
Себеп:Температура әсерлері, компоненттердің қартаюы, электр кедергісі
Шешім:Қайта абализҡлік, EMI экрандау, температураны өтеу
Тест процедурасы:Калибрленген приборлармен 5-балдық сызықты тексеру
Жауап беру уақыты
Себеп:Ішкі ағып кету, жеткізудің жеткіліксіздігі, электрлік мәселелер
Шешім:Тығыздағышты ауыстыру, қысымды оңтайландыру, күшейткішті баптау
Өлшеме:Oscilloscope мониторингісімен қадамдық жауап тексеріңіз
Болжалды күтіп ұстау стратегиясы
- Дірілді талдау:Клапан құрамдас бөліктеріндегі механикалық тозуды анықтаңыз
- Мұнайды талдау:Ластану деңгейі мен қоспаларды қоспаңыз
- Термиялық бейнелеу:Электр қосылымының проблемаларын анықтаңыз
- Өнімділіктер:Жауап беру уақыты және дәлдік деградациясы
Іріктеу критерийлері және өлшемдер бойынша нұсқаулық
Ағын талаптары
Қажетті ағынды есептеңіз:
- Q = ағын жылдамдығы (L / MIN)
- A = Жетек аймағы (CM²)
- V = Қажетті жылдамдық (м / мин)
- η = Жүйенің тиімділігі (0.85-0.95)
Оңтайлы бақылау үшін есептелген ағынның 120-150% мөлшеріндегі клапан.
Қысым рейтингі
- Жүйе қысымы:Клапан рейтингі ≥ 1.5 × Максималды жүйелік қысым
- Қысым төмендейді:Жақсы бақылау үшін клапаннан 10-15 барды сақтаңыз
- Артқа қысым:Өлшеу кезінде қайтару жолының шектеулерін қарастырыңыз
Экологиялық мәселелер
- Температура диапазоны:Стандартты (-20 ° C-қа дейін + 80 ° C-қа дейін), жоғары температура нұсқалары бар
- Дірілге төзімділік:IEC 60068-2-6 Мобильді қосымшаларға сәйкестігі
- IP қорғау:IP65 / IP67 қатал ортаға арналған рейтингтер
- Жарылыс қорғауы:Қауіпті учаскелер үшін ATEX / IECEX сертификаты
Пропорционалды клапан технологиясының болашақ тенденциялары
Индустрия 4.0 Интеграция
- IOT байланысы:Сымсыз мониторинг және бұлтқа негізделген аналитика
- Машинаны оқыту:Оңтайлы өнімділікке арналған болжамды алгоритмдер
- Сандық егіз:Жүйелік модельдеуге арналған виртуалды клапан модельдері
- BlockChain:Қауіпсіз техникалық қызмет көрсету жазбалары және бөлшектердің аутентификациясы
Жетілдірілген материалдар және дизайн
- Қоспаны өндіріс:Ағын сипаттамалары үшін кешенді ішкі геометриялар
- Ақылды материалдар:Бейімделуді басқару үшін пішін-жад қорытпалары
- Нанотехнологиялар:Жетілдірілген жабындар
- Био-рухтандырылған дизайн:Табиғаттан сұйықтық динамикасын оңтайландыру
Тұрақтылық бағыты
- Энергияны қалпына келтіру:Пропорционалды бақылауы бар қалпына келтіретін тізбектер
- Биологиялық ыдырайтын сұйықтықтар:Экологиялық таза гидравликамен үйлесімділік
- Өмірлік циклді бағалау:Қайта өңдеуге арналған дизайн және қоршаған ортаға әсері төмендетілген әсер
- Тиімділікті оңтайландыру:Қуатты үнемдеудің ең аз шығыны
Шығындар-төлемді талдау және ROI пікірлері
Бастапқы инвестициялар, операциялық үнемдеу
Типтік төлемді есептеу:
Пропорционалды клапан сыйлығы: $ 2,000-5000
Энергияны үнемдеу: гидравликалық қуатты тұтынудың 15-30%
Техникалық қызмет көрсетудің қысқаруы: қызмет көрсетудің 25% -ы
Жақсартылған өнімділік: 10-15% циклды азайту
Орташа ROI: жоғары кәдеге жаратуға арналған қосымшаларда 12-24 ай
Меншіктің факторларының жалпы құны
- Энергияны тұтыну:Тұрақты ағынды жүйелер
- Техникалық қызмет көрсету шығындары:Жоспарланған және реактивті техникалық қызмет көрсету стратегиясы
- Күту уақыты төмендеу:Болжалды күтіп ұстау мүмкіндігі
- Өнім сапасы:Жақсартылған консистенция сынықтардың мөлшерін азайтады
Қорытынды
Гидравликалық пропорционалды клапандар заманауи электронды басқару жүйелері бар дәстүрлі гидравликалық қуатпен күрделі технологияны білдіреді. Олардың нақты, үздіксіз бақылауды қамтамасыз ету қабілеті оларды дәлдік, тиімділік және үздіксіз пайдалануды талап ететін өтінімдер үшін қажет етеді.
Іске асырудың негізгі бағыттары:
- Қолданбаларға қойылатын талаптарды мұқият сәйкестендіру
- Жүйенің дизайнымен және сұйықтықты тазартуға инвестиция салыңыз
- Қолданыстағы бақылау архитектілерімен интеграция жоспары
- Ұзақ мерзімді техникалық қызмет көрсету және қолдау талаптарын қарайды
Өндіріс үлкен автоматтандыруға және дәлдікке бағытталғандықтан, пропорционалды клапан технологиясы ақылды диагностикамен, жақсырақ қосылыммен және жақсартылған өнімділікке байланысты дамып келеді.
Қолданыстағы жабдықты жаңарту немесе жаңа жүйелерді жобалау немесе жобалау, пропорционалды клапан технологиясын түсіну болашақ индустрияға дайындық кезінде гидравликалық жүйенің өнімділігін оңтайландыруға көмектеседі 4.0 Интеграциялық талаптар.
Гидравликалық жүйелерде пропорционалды клапан технологиясын енгізуге дайынсыз ба? Сіздің нақты қосымшаларыңызға оңтайлы таңдау және интеграцияны қамтамасыз ету үшін тәжірибелі автоматтандырылған автоматтандыру инженерлерімен кеңес алуды қарастырыңыз.
