Гидравликалық жүйелермен жұмыс жасағанда, дұрыс бағытта ағып жатқан сұйықтықты сақтау сіз ойлағаннан да көп. Z1s тексеру клапанын Bosch Rexroth-тен сэндвич тақтайшасы дәл осылай жасайды - бұл сұйықтықты бір жолмен өткізуге мүмкіндік береді, оны артқа қарай бұғаттауға бұғаттайды. Бұл қарапайым жұмыс зауыттық машиналардан құрылыс жабдықтарына дейін өте маңызды.
Z1S тексеру клапанының сэндвич тақтайшасын басқаша етеді
Z1S тексеру клапанының сэндвич тақтасы оның қалай орнатылғанынан оның атауын алады. Шлангілер мен арматуралармен байланысудың орнына, ол сэндвич қабаты сияқты басқа компоненттер арасында отырады. Бұл дизайн кеңістікті үнемдейді және ағып кетуі мүмкін байланыс нүктелерінің санын азайтады. Клапанның қысыммен жүктелген поппеттік механизмді қолданады, ол кері ағынмен тығыз жабылады, ол кері ағынмен тығыз жабылады, тіпті қысым 350 барға жетеді.
Тексеру клапанының сэндвич тақтайшасы тығыз кеңістіктерде жақсы жұмыс істейді. Машина жасаушылар көбінесе бірнеше Z1s бірліктерін гидравликалық жіптерге тігінен жинайды, көлемді сыртқы құбырларды қоспай, күрделі бақылау тізбегін жасайды. Бұл модульдік тәсіл ISO 4401 стандарттарына сәйкес келеді, яғни Z1S тексеру клапаны сэндвич тақтасы әр түрлі өндірушілердің құрамдас бөліктеріне сәйкес келеді.
Z1S тексеру клапаны сэндвич тақтайшасы қалай жұмыс істейді
Әр Z1S тексеру клапанының ішінде сэндвич тақтайшасы көктемнің орнынан жасалған жоғары сапалы пластиктен жасалған поппеттікке отырады. Алдыңғы бағытта сұйықтық қысымы крекинг қысымының шекті мәніне жеткенде, популяция лифтері мен сұйықтықтары өтеді. Қысым төмендейді немесе қайтарады, серіппелі поппольді артқа итеріп, үзінді мөрленеді.
Z1S сериялары әр түрлі крекингтерді ұсынады: 0,5, 1,5, 3 және 5 жолақ нұсқалары. Төменгі крекинг қысымдары Минималды кедергісін қалайтын жүйелерде жақсы жұмыс істейді, ал жоғары параметрлер қысымның кездейсоқ ашылуын болдырмайды. Check клапанының сэндвич тақтайшасы Конфигурациялау тұтқалары минутына 40 литрге дейін, өлшемі 6 модельмен және минутына 100 литр, 10 литрлік мөлшерде ағып өтеді.
Дұрыс Z1S тексеру клапанын сэндвич тақтайшасын таңдау
Bosch Rexroth z1s тексеру клапанының сэндвич тақтасының сегіз түрлі функциясын жасайды. Кейбір блоктар бір каналда ағып, басқалары бір уақытта қосарлы арналарды өңдейді. Ең көп таралған нұсқа A2-ден A1 портыдан ағып кетеді, бірақ сіз кез-келген тізбек конфигурациясының параметрлерін таба аласыз.
Тексеру клапанының сэндвич тақтасын таңдау кезінде 6 Z1 өлшемдері салмағы шамамен 0,8 келіге жуық, ал 350-ге дейін қыстырғыштарды ұстайды. Көлемі 10 бірлік 2,3 килограмнан үлкен, бірақ минутына 100 литрді басқара алады. Екі нұсқасы да минералды гидравликалық майлармен жұмыс істейді және сіз үйлесімді пломбаларды таңдаған кезде биологиялық ыдырайтын сұйықтықтарға бейімделуге болады.
Мөр туындылары қойылымға айтарлықтай әсер етеді. Стандартты FKM пломбалары көптеген қосымшаларды жақсы өңдейді, әсіресе сұйықтық жылдамдығы секундына 4 метрден асады. Төменгі қысым және баяу ағынды жағдайлар үшін жұмсақ NBR пломбалары жұмсақ нгрдермен тығыздайтындармен тозуды азайтады. Check клапанының сэндвич тақтасы пломба сіздің жұмысыңызға сәйкес болған кезде ұзаққа созылады.
Z1S тексеру клапанын орнату Сэндвич тақтайшасын орнату
Орнатуды алу Z1S тексеру клапаны сэндвич тақтайшасы қаншалықты жақсы орындалады? Орнатқыш беті 100 миллиметрге 0,01 миллиметрге дейін тегіс болуы керек және бетінің кедір-бұдыры 4 микрметрден аспауы керек. Бұл сипаттамалар дәл дыбыс шығарады, бірақ олар уақыт өте келе ағып кетуіне жол бермейді.
10 модель үшін 6 немесе м6 өлшемді төрт бұранданы сэнд-клапандар тақтайшасы. Момент мәселелері осында. 6 өлшемді 6-дан 10-ға дейін Ньютон-метрлерге қажет, ал 10-өлшемді 10,5.5 Ньютон-метрге және минус 10 пайызды талап етеді. Бұрандаларды күш қолдану 10.9. Монтаждаудың дірілдегендігін қамтамасыз етеді.
Z1s тексеру клапанының сэндвич тақтасын кез-келген бағытта орнатуға болады. Дизайн жұмыс істеу үшін ауырлық күшіне байланысты емес. Кейбір модельдермен бірге келетін көк пластиктен жасалған бұтақтар жиналыс кезінде қорғалғанына көз жеткізіңіз. Бұл бұталау қосымша тығыздауды қамтамасыз етеді және егер сіз бүкіл клапанды ауыстырмайынша зақымдалмаған немесе жойылмауы керек.
Мұнда z1s тексеру клапаны сэндвич тақтасы жақсы жұмыс істейді
Гидравликалық принтер жүктерді қауіпсіз ұстау үшін Check клапандар сэндвич тақталарына сүйенеді. Егер баспасөз циклдер арасында кідірсе, Z1S сұйықтықтың артқа ағып кетуіне жол бермейді, бұл Ram-ді төмен қарай бұрады. Бұл жүкті ұстау функциясы қауіпсіздік пен дәлдік үшін маңызды.
Станоктар Z1S тексеру клапанының клапанын CNC шпиндельдері мен құралдары ауыстырғыштарында қолданыңыз. Шағын сэндвич дизайны айналмалы компоненттердің айналасындағы тығыз кеңістіктерге сәйкес келеді. Бұл машиналардағы жоғары жылдамдық тізбектері клапанның металл пломбасынан пайда болады, ол секундына 4 метрден асады, бұл секундына 4 метрден асады.
Экскаваторлар мен крандар сияқты мобильді жабдық қиын жағдайда сенімді ағындарды бақылауды қажет етеді. Z1S тексеру клапанын сэндвич тақтайшасы құрылыс алаңдарында ортақ температура мен дірілді өңдейді. Тексеру клапаны сэндвич тақтайшаларының бұрышты нұсқалары Сэндвич тақтайшасы мобильді техниканың қысылған шекараларында сұйықтық ағынын тиімді бағыттауға көмектеседі.
Z1S тексеру клапанын ұстау Сэндвич тақтайшасын
Таза гидравликалық сұйықтықты тексеру клапанының клапанының сэндвич тақтасын дұрыс жұмыс істейді. Bosch Rexrothost ISO 4406 ластану класын анықтайды, бұл 20/18/15, ол 20/18 микрометрге дейін сүзгілеуді қажет етеді. Лас сұйықтық поппеттің поппеттің мерзімінен бұрын киюге немесе киюге, ағып кетуіне немесе жабылуына әкеледі.
Тұрақты тексерулер орнату бетінің айналасындағы сыртқы ағып кетуді тексеріп, клапанның қысымын өлшеп алуы керек. Қысым төмендеуінің ұлғаюы көбінесе ішкі ластануды білдіреді. Z1S тексеру клапаны сэндвич тақтайшасы өрісті жөндеу опцияларын ұсынбайды - егер ішкі PoPPS құрастыру сәтсіз болса, сіз бүкіл құрылғыны ауыстырасыз.
Температура тексеру клапанының сэндвич тақтайшаларына әсер етеді. Z1-тен-20 ° C-қа дейін -20 ° C-қа дейін жұмыс істейді, ең гидравликалық сұйықтықтың температурасы. Сұйықтықтың тұтқырлығы секундына 2,8 және 500 шаршы миллиметр аралығында болуы керек. Осы диапазондардан тыс, клапан белгіленген крекинг қысымында ашылмауы немесе ағып кетуі мүмкін.
Жалпы Z1S тексеру клапанын сэндвич тақтайшаларына қатысты ақаулықтарды жою
Тексеру клапаны сэндвич тақтайшасы ашылмаса, ластану, әдетте, проблеманы тудырады. Жүйені тазарту ИСО тазалық нормаларына сәйкес жабысқақ мәселелерді жиі шешеді. Егер жуу жұмыс істемесе, көктем шаршап, ауыстыруды қажет етуі мүмкін, бұл бүкіл клапанды ауыстыруды білдіреді.
Z1S тексеру клапан тақтасы арқылы шамадан тыс ағу Сэндвич тақтайша әдетте тозған тығыздағыштарға немесе тығыздағышқа сәйкес келмейтін сұйықтықты пайдаланыңыз. Дұрыс гидравликалық май түрін басқарғаныңызды және сіздің қосымшаңызға сәйкес келетіндігін тексеріңіз. Био негізіндегі сұйықтықтар стандартты минералды майларға қарағанда әртүрлі пломбаларды қажет етеді.
Клапанның үстінен жоғары қысымның төмендеуі сіз дұрыс емес крекинг қысымын таңдаған немесе қоқыстар ағынмен шектелген болуы мүмкін. Тексеру клапанының сэндвич тақтайшасы ағынмен біртіндеп жоғарылатуды көрсетуі керек. Қысым төмендегі кенеттен секіру клапанды ауыстыруды қажет ететін ішкі блоктауды білдіреді.
Шулы операциялар көбінесе кавитациядан келеді, өйткені сұйықтықтың жылдамдығы тым жоғары болған кезде және қатты қиналып кететін бу көпіршіктерін жасайды. Ағынды қосып, үстіңгі ағын қосу немесе тексеру клапанына металл тақтайшасы металл пломбалары бар тақтайша кавитация шуын азайта алады. Кейде жүйелік қысымды арттыру кавитацияны тудыратын жағдайларды жояды.
Z1S тексеру клапанын сэндвич тақтайшасын басқа опцияларға салыстыру
Кірістірілген тексеру клапандары сэндвич тақталарынан аз, бірақ көп орын алады және қосымша шланг қосылыстарын қажет етеді. Z1S тексеру клапан тақтасы Сэндвич тақтайшасы төрт шлангтың ұшын және олардың ағып кету нүктелерін алып тастайтын клапан дақтарына тікелей біріктіріледі. Манифольд-орнатылған жүйелер үшін сэндвич дизайны көбірек мағыналы етеді.
Ұшқышпен жұмыс істейтін тексеру клапандары Z1S тексеру клапанының сэндвич тақтайшасының жетіспейтін қашықтан басқару мүмкіндіктерін ұсынады. Алайда, олар қосымша пилоттық жолдар мен бақылау клапандарын қажет етеді, сіздің жүйеңіздің күрделілігін қосу қажет болмауы мүмкін. Қарапайым бір жақты ағындарды бақылау үшін тікелей жұмыс істейтін Z1s қосымша компоненттерсіз сенімді орындауды қамтамасыз етеді.

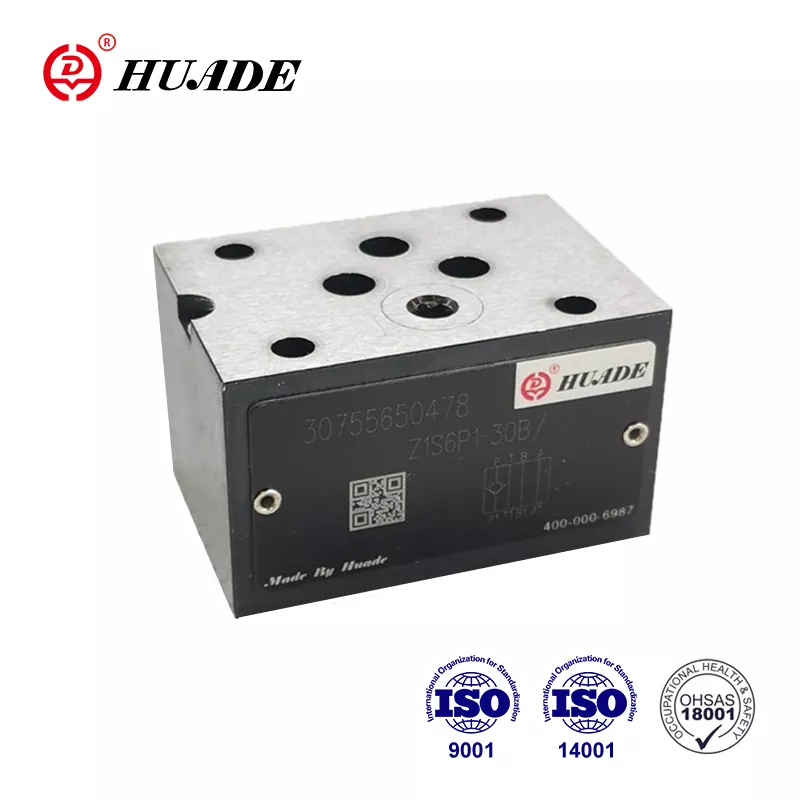

Huade және Hengli сияқты балама өндірушілер ISO 4401 стандарттарына сәйкес келетін клапандар сэндвич тақталары. Бұл опциялар түпнұсқа Bosch рекровкасынан 30-дан 50 пайызға дейін, 30-дан 50 пайызға дейін. Сапа әдетте маңызды емес қосымшаларға қойылатын талаптарға сәйкес келеді, бірақ түпнұсқа Z1s клапандары талап етілетін ортада дәлелденген сенімділікті ұсынады.
Z1S тексеру клапанының сэндвич тақтайшасынан көбірек алу
Z1S тексеру клапанын сэндвич тақтасы клапанды сіздің қолданбаңызға сәйкес келген кезде бір жақты ағындарды басқарады. Дұрыс крекинг қысымын, тығыздағыштың түрін және мөлшерін таңдау оңтайлы өнімділікті қамтамасыз етеді. Дұрыс орнатылған момент және бетті дайындаумен ағып кетудің алдын алады. Таза сұйықтықты сақтау және температура шегінде болу қызмет көрсету мерзімін ұзартады.
Бұл тексеру клапанының сэндвич тақтасы 0,5 бардан 350 бардан 350-ге дейін, минералды майлар немесе биологиялық ыдырайтын сұйықтықтармен жұмыс істейді. Ықшам сэндвичті орнату босатылған жұмысты қамтамасыз ету кезінде бос орынға қойылатын талаптарды азайтады. Сіз жаңа гидравликалық жүйені құрасыз ба, жоқ па, z1s тексеру клапанының клапан табақшасы бағытты бақылау үшін дәлелденген шешім ұсынады.
Толық сипаттамалар мен тапсырыс туралы ақпарат алу үшін Bosch Rexroth, олардың дистрибьюторлары арқылы толық мәліметтер кестелерін ұсынады. Осы құжаттарды қарауға уақыт бөлу сізге z1s тексеру клапаны сэндвич тақтайшасын таңдауға көмектеседі, бұл сіздің өтінішіңіз қажет.
