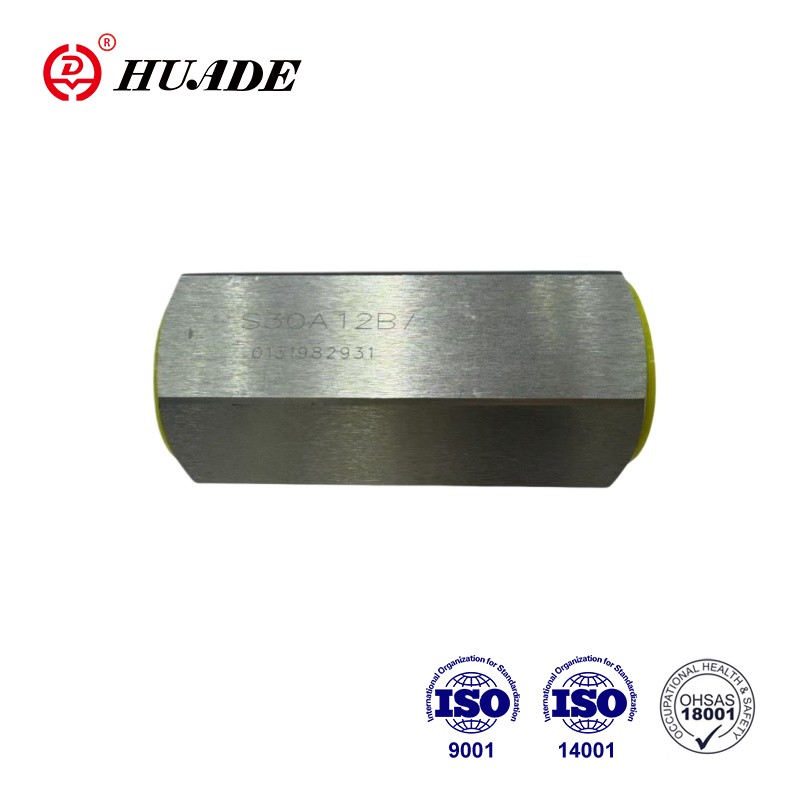

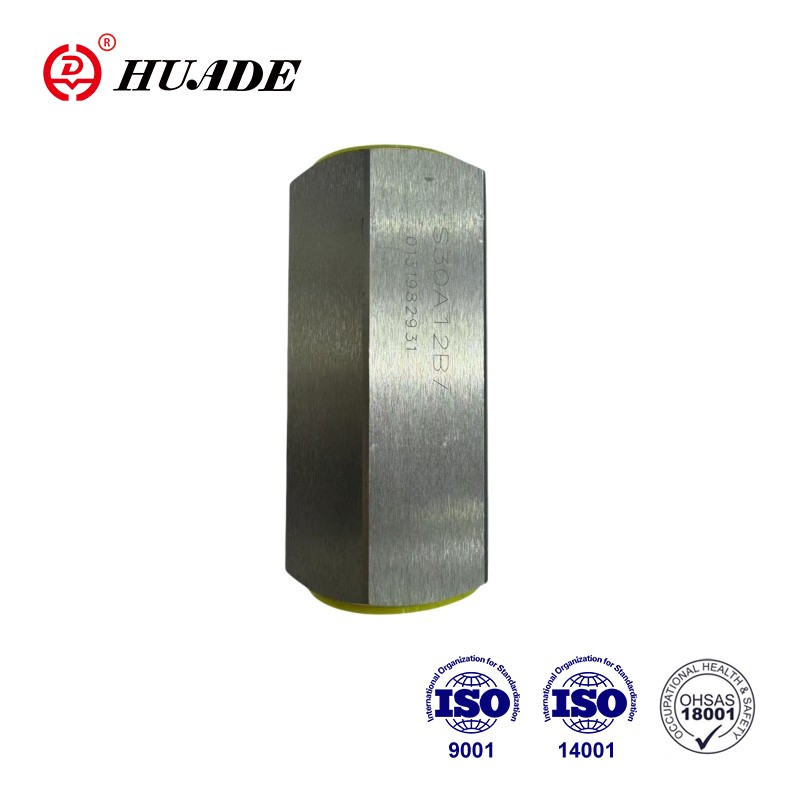

S типті мырышталған тексеру клапанының бұрандалы қосылым құрылымы. S типті тексеру клапанының өлшемдері 6-дан 30-ға дейін 7 өлшемі бар. Оның міндеті, жақсырақ, бір бағытта ағып кетпейтін ағынды жабу және қарсы бағытта еркін ағынды қамтамасыз ету. Бұл мырышталған тексеру клапаны S30A12B әскери өнеркәсіпте қолданылуы мүмкін. әскери өнеркәсіпте қолдануға болады.
|
Қысымды сұйықтық |
минералды майлар немесе фосфатты эфир |
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
|
Максималды жұмыс қысымы (Мпа) |
31.5 |
|
Крекинг қысымы (Мпа) |
Сипаттама қисықтарды қараңыз |
|
Максималды ағын (л/мин) |
450 л/мин дейін |
Ерекше өзгешеліктері:
▶ Бұрандалы қосылым үшін (бұрандалы бұрандалы)
▶ Бір бағытта ағып кетусіз блоктау
▶ Әр түрлі крекинг қысымы, қосымша
Қолдану:
Өнеркәсіптік қолданбалар үшін: S типті тексеру клапаны негізінен сорғының шығысында кері қысымды клапан және айналма клапан ретінде пайдаланылады.
Сыртқы диаметрі бойынша бағытталатын қалқанның жүрісі механикалық тоқтаумен шектеледі. Кіріктірілген қысу серіппесі жабылу қозғалысын қолдайды. Сонымен қатар, қысу серіппесі клапан арқылы ағын болмаған кезде де қалқанды жабық күйде ұстайды.
Таңба
Құрылым диаграммасы
Пакет С типті мырышталған тексеру клапаны
