Сіз құрылыс техникасының қаншалықты тегіс және дәл жүріп жатқанын білдіңіз бе? Немесе зауыттық машиналар өздерінің жылдамдығын қаншалықты дәл басқара алады? Жауап көбінесе гидравликалық дроссельдік клапан деп аталатын кішкентай, бірақ құдіретті компоненттен тұрады.
Бұл нұсқаулықта біз сізге гидравликалық дроссельдік клапандар туралы білу үшін қажет нәрсенің бәрін сындырамыз. Студент, техникалық қызмет көрсетуші болсаңыз да, заттардың қалай жұмыс істейтіні туралы білгіңіз бе, бұл мақалада осы маңызды құрылғыларды түсінуге көмектеседі.
Гидравликалық дроссельдік клапан дегеніміз не?
Гидравликалық дроссельдік клапан гидравликалық жүйелер үшін су кранына ұқсайды. Кранды бұрған кезде, сіз қаншалықты жылдам су ағып жатқанын бақылау үшін дроссельдік клапан жүйе арқылы гидравликалық сұйықтықты басқаратындығын басқарады.
Қарапайым ұқсастық:Осылайша ойланыңыз: сіз бақшасы шлангты сығып қойғанда, аз су шығады және ол баяу ағып жатыр. Гидравликалық дроссельдік клапан ұқсас жұмыс істейді - бұл сұйықтықтың ағып кетуі керек кішігірім ашылады.
Неліктен олар маңызды?
Гидравликалық дроссельдік клапандар өте маңызды, өйткені олар:
- Гидравликалық цилиндрлер мен қозғалтқыштардың жылдамдығын бақылау
- Жұлдыздың орнына машиналар біркелкі қозғалады
- Операторларға дәлдікпен жұмыс істеуге көмектесу
- Кенеттен қозғалмалы қозғалыстың алдын алу арқылы жабдықты қауіпсіз сақтаңыз
Гидравликалық дроссельдік клапан қалай жұмыс істейді?
Дроссельдік клапандардағы ғылым өте қарапайым. Мұның бәрі бір негізгі идеяға түседі: кішігірім ашылған, баяу ағын.
Клапанның ішінде не болады:
- Гидравликалық сұйықтық қысыммен клапанға енеді
- Сұйықтық кішкене саңылаудан өтуі керек (атыс деп аталады)
- Бұл саңылаудың мөлшерін тұтқаны немесе бұранданы бұрау арқылы реттеуге болады
- Кішігірім ашылу = баяу ағын = машинаның баяу қозғалысы
- Үлкенірек ашылу = жылдам ағын = жылдам машинаның қозғалысы
Қарапайым математика артында
Уайымдамаңыз - Біз мұнда тым техникалық болмаймыз! Бірақ бұл ағынның деңгейі үш негізгі нәрсеге байланысты екенін білуге көмектеседі:
Ашылу мөлшері(Bigger = көп ағын)
Қысым айырмашылығыклапан арқылы (көбірек қысым = көп ағын)
Сұйықтықтың түріПайдаланылу
Инженерлер нақты ағымдық мөлшерлемелерді есептеу үшін арнайы формулаларды қолданады, бірақ негізгі қағиданы түсіну оңай.
Гидравликалық дроссельдік клапандардың түрлері
Сіздің үйіңізде әр түрлі кранның түрлері бар сияқты, дроссельдік клапандардың бірнеше түрлері бар. Әрқайсысы нақты жұмыс үшін жасалған.
1. Ине дроссельдік клапан
2. эксцентрлік дроссельдік клапан
3. Осьтік үшбұрышты ойық клапан

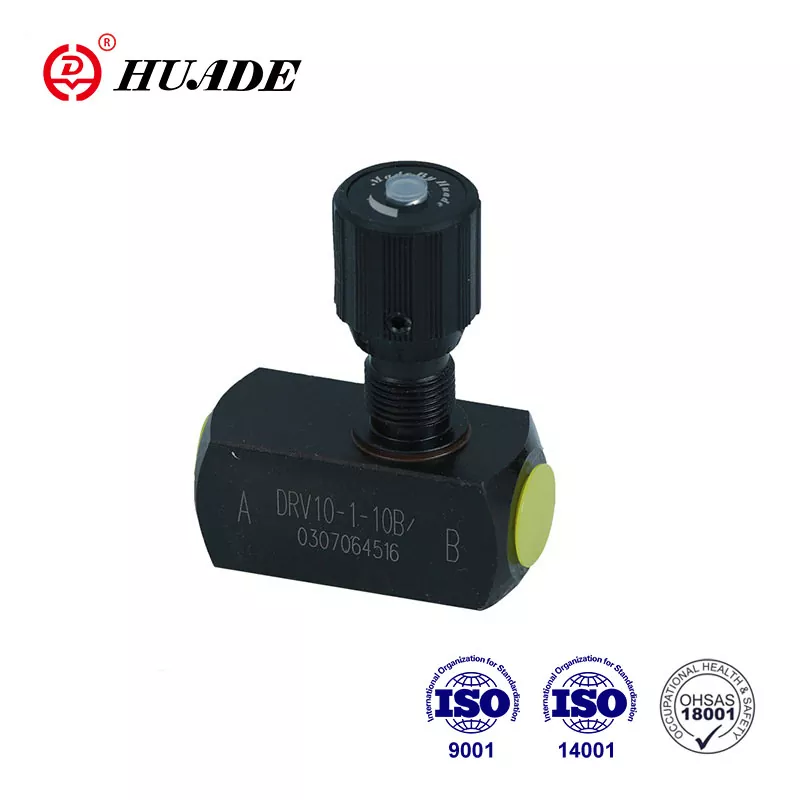

4. Дроссельдік тексеру клапаны
Қатты жұмыс үшін арнайы типтер
Қысыммен өтелетін клапандар:Бұл жүйелік қысым өзгерткен кезде, ағын тұрақты болған кезде автоматты түрде реттеледі.
Температураны өтейтін клапандар:Бұл температураны өзгертуге бейімделеді, бұл сұйықтықтың қалыңдығын әсер етеді.
Гидравликалық дроссельдік клапандар қайда қолданылады?
Сіз бұл клапандарды көптеген жерлерде таба аласыз, мүмкін сіз түсінгеннен көп шығарыңыз:
Құрылыс жабдықтары
- Экскаваторлар: Бақылау Қолдың қаншалықты жылдам жылжиды
- Бульдозерлер: Пышақтың қозғалысы жылдамдығы
- Крандар: Тегіс көтерілу және төмендетуді қамтамасыз етіңіз
Зауыттық машиналар
- Жинау бағыттары: Бақылау конвейерінің белдік жылдамдығы
- Престер: жылдам бөлшектерді біріктіреді
- Станоктар: Бақылау және бұрғылау жылдамдығы
Басқа қосымшалар
- Электр станциялары: Бумен және газ ағынын бақылау
- МӨЗ МӨЗ: Мұнай ағындарын басқарыңыз
- HVAC жүйелері: жылыту және салқындату үшін су ағынын бақылау
- Тест жабдықтары: материалдық тестілеуді нақты бақылауды қамтамасыз ету
Дұрыс дроссельдік клапанды қалай таңдауға болады
Дұрыс дроссель клапанын таңдау жұмыс үшін дұрыс құралды таңдау сияқты. Міне, қарастырылатын негізгі мәселелер:
1. Ағындық қажеттіліктер
- Төмен ағын: инелер клапандарын таңдаңыз
- Жоғары ағын: көбелек немесе эксцентрлік клапандарды таңдаңыз
2. Жұмыс қысымы
- Төмен қысым: Көптеген клапан түрлері жақсы жұмыс істейді
- Жоғары қысым: осьтік үшбұрышты грок клапандарын таңдаңыз
3. Жүктеме түрі
- Тұрақты жүктемелер: негізгі дроссельдік клапандар жақсы жұмыс істейді
- Ауыстырылатын жүктемелер: қысыммен өтелетін клапандар
4. Орнату орны
- Қатты бос орындар: ықшам дизайнды таңдаңыз
- Бөлменің көптігі: кез-келген түрі жұмыс істей алады
5. Техникалық қызмет көрсету талаптары
- Оңай техникалық қызмет көрсету: көбелек клапандарын таңдаңыз
- Кешенді жүйелер: мамандандырылған түрлері қажет болуы мүмкін
Техникалық қызмет көрсету және ақаулықтарды жою
Кез-келген механикалық құрылғы сияқты, дроссельдік клапандар дұрыс жұмыс істеуі керек.
Тұрақты техникалық қызмет көрсету бойынша кеңестер
Оны таза ұстаңыз
- Таза гидравликалық сұйықтықты қолданыңыз
- Сүзгілерді үнемі ауыстырыңыз
- Жүйені мезгіл-мезгіл жуыңыз
Киімді тексеріңіз
- Мөрдер мен сақиналарды тексеріңіз
- Клапан бөліктеріндегі сызаттарды іздеңіз
- Тозған компоненттерді сәтсіздікке дейін ауыстырыңыз
Проблемалардың алдын алыңыз
- Реттеу тұтқаларын қауіпсіз ұстаңыз
- Клапандарды кірден және ылғалдан қорғаңыз
- Өндірушінің ұсыныстарын орындаңыз
Жалпы проблемалар мен шешімдер
| Проблема | Не байқайсыз | Мүмкін | Не істеу керек |
|---|---|---|---|
| Сәйкес келмейтін жылдамдық | Машина біркелкі қозғалады | Лас клапан немесе бітелген сүзгі | Тазалау жүйесі, сүзгіні ауыстырыңыз |
| Мұнай ағып кетеді | Сұйық шұңқырлар | Тозған итбалықтар | Мөрелер мен тығыздағыштарды ауыстырыңыз |
| Клапан түзетпейді | Тұтқасы бұрылмайды | Ластану немесе коррозия | Таза клапан, зақымдануды тексеріңіз |
| Біртүрлі шу | Ысқырық немесе ұнтақтау дыбыстары | Кавитация немесе тозған бөліктер | Қысымды тексеріңіз, тозған бөлшектерді ауыстырыңыз |
| Қыздырғыш | Жүйе тым ыстық болады | Дұрыс емес сұйықтық немесе нашар салқындату | Салқындатқышты дұрыс қолданыңыз, салқындатуды жақсартыңыз |
Гидравликалық рәміздерді түсіну
Инженерлер гидравликалық диаграммаларда дроссельдік клапандарды көрсету үшін арнайы таңбаларды қолданады. Бұл белгілер бүкіл әлем бойынша стандартталған, сондықтан әркім оларды түсінеді.
Дроссель клапанының негізгі белгісі:Ол арқылы көрсеткісі бар үшбұрыш сияқты
Реттелетін дроссель:Оны реттеуге болатын көрсеткі бар
Дроссель тексеру клапаны:Дроссельді біріктіріп, клапан символдарын тексеріңіз
Бұл символдар техниктер мен инженерлер гидравликалық жүйелер туралы нақты айтуға көмектеседі.
Артықшылықтары мен кемшіліктері
Инженерлік-материалдың бәрі сияқты, дроссельдік клапандар жақсы және жақтары бар.
Артықшылықтары
- Қарапайым дизайн - үзілістердің аз бөлігі
- Нақты бақылау - жылдамдықты дәл бақылау
- Шығындар тиімді - салыстырмалы түрде арзан
- Түсіну оңай - қарапайым жұмыс
- Сенімді - жұмыс істейтін дәлелденген технология
Кемшіліктері
- Энергияның жоғалуы - ағынды шектеу арқылы жылуды жасайды
- Бітелуі мүмкін - кішкентай саңылаулар
- Қарапайым бақылаумен шектелген - күрделі автоматтандыруға жарамсыз
- Сұйықтық тазалығына сезімтал - лас сұйықтық проблемаларға әкеледі
Жақсы жұмыс істеуге арналған кеңестер
Гидравликалық дроссельдік клапандарыңыздан барынша тиімді болу үшін:
- Таза сұйықтықты қолданыңыз - бұл ең маңызды ереже
- Өлшем клапандары дұрыс - тым үлкен немесе тым кішкентай клапанды пайдаланбаңыз
- Айналма фильтрлерді орнатыңыз - қосымша сүзу проблемалардың алдын алуға көмектеседі
- Монитор жүйесі температурасы - Ыстық сұйықтық тығыздағыштарды зақымдауы мүмкін
- Реттеу жазбаларын жүргізіңіз - Әр түрлі операциялар үшін параметрлерді жазыңыз
- Пойыз операторлары - жабдықты дұрыс пайдалану керектігін біліңіз
Гидравликалық дроссельдік клапандардың болашағы
Технология жақсарып, дроссельдік клапандар да жақсарып келеді:
Смарт-клапандарЭлектрондық басқару элементтерімен
Жақсы материалдарБұл ұзаққа созылады
Компьютерлермен интеграцияАвтоматты басқару үшін
Тиімділігі жақсардыҚуат қалдықтарын азайту үшін
Алайда, ағындарды бақылаудың негізгі қағидасы гидравликалық жүйелерде әрқашан маңызды болады.
Қорытынды
Гидравликалық дроссельдік клапандар қарапайым құрылғылар сияқты көрінуі мүмкін, бірақ олар біздің заманауи әлемімізді үздіксіз етуде шешуші рөл атқарады. Қорыңызды қазып алу үшін, сіздің машинаңызды зауыттық машинаға қазып алудан осы клапандар дәл және сенімділікпен қозғалысты бақылауға көмектеседі.
Олардың қалай жұмыс істейтінін түсіну, олар пайдаланылатын және оларды қалай ұстау керек:
- Жабдықты таңдау кезінде жақсы шешімдер жасаңыз
- Проблемаларды тиімді шешіңіз
- Күнделікті машиналардың инженериясын бағалаңыз
- Техниктермен және инженерлермен жақсырақ сөйлесу
Сіз тек гидравлика туралы біле бастасаңыз да, біліміңізді тереңдете бастасаңыз да, дроссельдік клапандар сұйықтықтың негізгі блоктары болып табылады. Негіздерді меңгеріп, сіз көп күрделі гидравликалық ұғымдарды түсінесіз.
Келесі жолы сіз біртұтас жұмыс істейтін құрылыс техникасының бір бөлігін немесе зауыттық машинаны көргенде, сіз осы жүйеде бір жерде гидравликалық дроссель клапаны өз жұмысын басқарады - бақылауды басқару, басқару жылдамдығы және оны жасау мүмкін.
Қолдану үшін дұрыс дроссель клапанын таңдауға көмек керек пе? Сіздің нақты талаптарыңызды талдай алатын және сіздің қажеттіліктеріңіз үшін ең жақсы шешім ұсынатын гидравликалық жүйелер инженері бойынша кеңес беруді қарастырыңыз.
