Гидравликалық ағындарды бақылаудың әртүрлі түрлері қандай?

Гидравликалық жүйелер Бәрі Зауыттық машиналарға құрылыс жабдықтары. Бұл жүйелердің негізіндеағындарды басқару клапандары- қаншалықты жылдам басқаратын кішкентай, бірақ күшті компоненттер Гидравликалық сұйықтық жүйе арқылы қозғалады. Оларды трафик деп санаңыз Гидравликалық әлемнің бақылаушылары.

Бірақ бұл клапандар дәл қандай және неге Әр түрлі түрлері бар ма? Қарапайым мағынада оны бұзайық.

Гидравликалық ағындарды бақылау клапандары не істейді Іс жүзінде?

Сіз өзіңіздің бақшаңызды а суарғаныңызды елестетіп көріңіз шланг. Саңылауларды сығып қойғанда, аз су шығады, ал шашыратқыш баяу қозғалады. Сіз оны ашқан кезде көп су ағып, бәрі қозғалады тезірек. Гидравликалық ағындарды бақылау клапандары бірдей жұмыс істейді - олар қанша тұрады сұйықтық жүйе арқылы ағып, гидравликалық цилиндрлер мен қозғалтқыштар қозғалады.

Бұл клапандар өте маңызды, өйткені олар:

• Гидравликалық жабдықтың жылдамдығын бақылау
• Кездейсоқ қозғалыстарды болдырмауға болады, олар заттарды сындыруы мүмкін
• Сұйықтықтың дұрыс мөлшерін қолдана отырып, энергияны үнемдеңіз
• Операторларды сымсыз ұстаңыз

Гидравликалық ағынның негізгі түрлері Клапандар

1. өтпейтін ағындарды бақылау клапандары

Олардың не екенін:Бұл қарапайым түрі - негізінен реттелетін шектеулер сұйықтық сызығы.

Олар қалай жұмыс істейді:Оларда сіз жасай алатын кішкене ашылуы бар (атыс деп аталады) үлкен немесе кішірек. Көбірек ашу көбірек ағын дегенді білдіреді. Бұл реттеу сияқты Сіздің бақшаңыздың шлангілі саптамасында ашыңыз.

Түрлері мыналарды қамтиды:

• Инелер клапандары- Ұсталғанын қолданыңыз Кішкентай саңылауды дәл бақылау үшін ине
• Дроссельдік клапандар- әр түрлі ағынды реттеу үшін пішіндер (шарлар, жеңдер)
• Кірістірілген клапандар- Кішкентай, ықшам Тікелей сұйықтық сызығына сәйкес келетін клапандар

Жақсы ұпайлар:

• Қарапайым және арзан
• Орнату және түзету оңай
• Негізгі жұмыс орындарына мінсіз

Онша жақсы емес:

• Қысым өзгерген кезде ағын өзгереді (су ағынының қалай өзгеруі сияқты) басқа біреу кранға айналады)
• Өте дәл емес
• Жүктерді өзгерту кезінде жақсы жұмыс істемеңіз

Үздік:Қысым тұрақты тұрақты тұра алатын қарапайым қосымшалар майлау жүйелері немесе салқындатудың негізгі тізбектері.

2. Қысыммен өтелетін ағымды бақылау Клапандар

Олардың не екенін:Ағынды автоматты түрде реттеу үшін автоматты түрде реттейтін смарт-клапандар қысым өзгерген кезде.

Олар қалай жұмыс істейді:Олардың қысымын сезетін «компенсатор» бар ашылуды автоматты түрде өзгертеді және реттейді. Бұл автоматты түрде бар Не болып жатқанына қарамай әрқашан сізге бірдей су ағынын береді ғимараттың басқа жерлері.

Екі негізгі түрі:

• Шектеулі (екі жақты)- Басқару Жабдыққа бара жатқан барлық ағындар
• Айналып өту (үш жақты)- Қосымша жібереді жабдықтың қажетті мөлшерін сақтау үшін резервуарға оралыңыз

Жақсы ұпайлар:

• Тауарларды өзгерткен кезде де ағын тұрақты болып тұрады
• Өте дәл (дәл 3-5%)
• Ауыр жұмыс үшін керемет

Онша жақсы емес:

• Неғұрлым күрделі және қымбат
• Үлкенірек және техникалық қызмет көрсету қажет

Үздік:Робототехника, крандар және сіз қай жерде болсаңыз да, дәл жұмыс жылдамдықты нақты бақылау қажет.

3. Бағыттағыштарды бағыттау клапандары

Олардың не екенін:Бұл клапандар сұйықтықтың қай бағытта жүретіндігін басқарады, бұл қалай емес көп.

Олар қалай жұмыс істейді:Олар теміржол аудиторларына ұқсайды Жолдар. Олардың негізгі жұмысы ағып жатқан жоқ, ал олар ағынға әсер етпейді және әр түрлі бағыттарды жабу.

Негізгі түрлері:

• Шыбық клапандар- жылжымалы бөлікті қолданыңыз Бірнеше порттар арқылы ағынды бағыттау
• Шар клапандары- допты бұраңыз Ағын жолдарын ашуға немесе жабуға арналған тесіктер
• Көбелек клапандары- айналдыруды қолданыңыз Жылдам қосу / өшіру үшін диск

Жақсы ұпайлар:

• Күрделі жүйелер үшін өте жан-жақты
• Доп-клапандар өте жақсы
• Көбелек клапандары тез жұмыс істейді және жеңіл

Онша жақсы емес:

• Нақты ағынды бақылау үшін керемет емес
• Доп пен көбелек клапандары жақсы түзетулер үшін жақсы емес

Үздік:Бірнеше цилиндрлер, жоғары қысымды өшірулі жүйелер Қолданбалар және ірі құбыр жүйелері.

4. Мамандандырылған ағындарды бақылау клапандары

Олардың не екенін:Нақты жұмыс үшін жасалған клапандар.

Түрлері мыналарды қамтиды:

• Тексеру клапандары- Тек сұйықтық ағынын бір жол (бір жақты есік сияқты)
• Ағын дивизлік клапандар- ағынға бөлу Бірнеше цилиндрлерді бір жылдамдықпен жылжытыңыз
• Басымдық клапандар- Көз жеткізу Маңызды тізбектер алдымен сұйықтық алады

Олар қалай жұмыс істейді:Әр түрдің өзіндік арнайы дизайны бар. Толтыру клапандарын пайдаланыңыз және кері ағынды блоктау үшін шарлар. Ағындық дивиденттер бөлуге арналған берілістерді немесе арнайы шаймаларды қолданыңыз біркелкі ағын.

Жақсы ұпайлар:

• Олардың нақты жұмысына өте ыңғайлы
• Тексеру клапандары қарапайым және сенімді
• Ағындық дивиденттер дәл синхрондауды береді

Онша жақсы емес:

• Тек бір мақсатқа ғана жақсы
• Арнайы орнату немесе калибрлеу қажет болуы мүмкін

Үздік:Кері ағынның алдын алу, бірнеше цилиндрлерді синхрондау және қамтамасыз ету Сыни жүйелер басымдыққа ие болады.

5. Пропорционалды және серво клапандары

Олардың не екенін:Компьютерлермен немесе электрондық сигналдармен басқарылатын жоғары технологиялық клапандар.

Олар қалай жұмыс істейді:Қолмен реттеудің орнына, бұл клапандар электрлік жауап береді сигналдар. Оларды заманауи көліктегі дроссель сияқты ойлаңыз - сіз басқан қиынырақ педаль, жанармай ағып кетеді.

Екі түрі:

• Пропорционалды клапандар- ағынды реттеңіз Электрлік сигналдар негізінде
• Сервсо клапандары- ультра дәл клапандар Керемет бақылауға арналған кері байланыс жүйелері бар

Жақсы ұпайлар:

• Өте дәл
• Тез өзгеруі мүмкін
• Автоматтандырылған жүйелерге мінсіз

Онша жақсы емес:

• Өте қымбат
• Орнату және күту кешені
• Өте таза сұйықтық керек (кір оларды оңай зақымдауы мүмкін)

Үздік:Инъекциялық қалыптау машиналары сияқты жоғары дәлдікке қосымшалар, Аэроғарыштық жабдықтар және тестілеу жүйелері.

6. Ақылды және сандық клапандар

Олардың не екенін:Жаңа технологиялар - кіріктірілген датчиктер мен компьютер бар клапандар Бақылау.

Екі түрі:

• Смарт-клапандар- сенсорлар бар Қысым, температура және ағын, сонымен қатар Интернетке қосылу
• Сандық клапандар- Бірнеше рет қолданыңыз ҚОСУ / ӨШІРУЛІГІ БОЛАДЫ

Олар қалай жұмыс істейді:Смарт-клапандар автоматты түрде қалпына келтіру үшін жасанды интеллект қолданады және деректерді телефонға немесе компьютерге жібере алады. Сандық клапандар көптеген қарапайым ҚОСУ / ӨШІРУ клапандары бір дәл клапан тәрізді әрекет етеді.

Жақсы ұпайлар:

• Өз проблемаларын диагностикалауы мүмкін
• Өте сенімді және тиімді
• Қашықтан басқаруға болады

Онша жақсы емес:

• Бастапқыда өте қымбат
• Дұрыс жұмыс істеу үшін компьютерлік жүйелер қажет

Үздік:Қазіргі зауыттар, автоматтандырылған өндірістік желілер және сіз Қашықтан бәрін бақылағысы келеді.

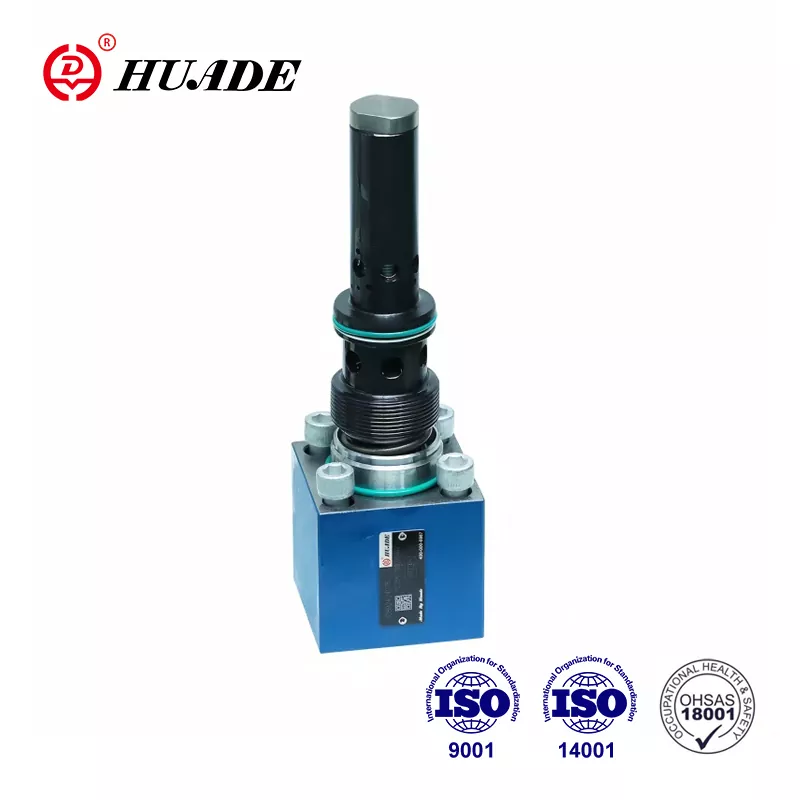

7. Картридж клапандары

Олардың не екенін:Модифольдтар деп аталатын арнайы блоктарға бұралған модульдік клапандар.

Олар қалай жұмыс істейді:Клапандарды құбырлармен байланыстырудың орнына, бұл клапандар сәйкес келеді Бұрғылау блоктары. Бұл қосылудың орнына Lego блоктары бар ғимарат сияқты Құбырлары бар жеке бөліктер.

Жақсы ұпайлар:

• Өте ықшам - кеңістікті үнемдейді
• Аз байланыстар аз ағып кетуді білдіреді
• Кішкентай кеңістіктерде күрделі басқару жүйелерін құра алады

Онша жақсы емес:

• Арнайы жасалған манифолд блоктары қажет
• Жоғары бастапқы бастапқы құны

Үздік:Құрылыс жабдықтары, шағын зауыттық машиналар және теңіз Кеңістік шектеулі жүйелер.

Дұрыс клапанды қалай таңдауға болады

Оң жақ қақпақты жинау бірнешеге байланысты факторлар:

Сіздің ағыныңыз қажет:Сізге қанша сұйықтық салу керек? Кішкентай инелер клапандары жұмыс істейді Төмен ағын, ал үлкен көбелек клапандары жаппай мөлшерде ұстаңыз.

Қысым талаптары:Клапаның сіздің жүйеңіздің қысымын шеше алатындығына көз жеткізіңіз. Көбінесе Гидравликалық жүйелер 200-700 Бар, (шамамен 3000-10000 PSI) тұрады.

Сіз қаншалықты дәл болуыңыз керек?Қарапайым жұмыс орындар базалық өтпейтін клапандарды қолдана алады. Дәлдік жұмыс Қысымды немесе сервокалық клапандар қажет.

Сіздің бюджетіңіз:Негізгі клапандар аз, бірақ дәл емес. Жоғары технологиялық клапандар қымбатқа түседі, бірақ Жақсы өнімділік беріңіз.

Бос орын:Картридж клапандары немесе ықшам карталар қажет болуы мүмкін.

Техникалық қызмет көрсету:Клапандарға қаншалықты жиі қызмет еткіңіз келетінін қарастырыңыз. Сандық клапандар аз қажет Техникалық қызмет көрсету, бірақ алдын-ала шығындар.

Орнату бойынша кеңестер

Метр-ins есептегіш:Сұйықтықты басқару үшін ағынмен басқару клапандарын орната аласыз Цилиндр (метр) немесе шығу (есептеу). Метрді шығару әдетте жақсырақ өйткені ол жүктемені қашып кетуіне жол бермейді.

Фильтрация:Сүзгілерді әрқашан клапандардан бұрын орнатыңыз. Лас сұйықтық - бұл бірінші өлтіруші гидравликалық клапандар.

Айналып өту клапандары:Айналма клапандарды орнатыңыз, осылайша ағынның басқару клапандарын қызмет ете аласыз бүкіл жүйені өшірмей.

Жалпы қосымшалар

Әр түрлі клапандар әртүрлі жұмыс істейді Жағдайлар:

• Құрылыс техникасы:Әдетте Әр түрлі жүктемелердің астындағы үздіксіз жұмыс істеу үшін қысымды клапандарды қолданады
• Зауыттық автоматика:Жиі қолданады Дәл бақылауға пропорционалды немесе серво клапандары
• Мобильді жабдық:Жиі қолданады Картридж клапандары кеңістікті және салмақты үнемдеу үшін
• Ірі өндірістік жүйелер:Пайдалануы мүмкін Қашықтан бақылау және басқару үшін ақылды клапандар

Төменгі сызық

Гидравликалық ағындарды басқару клапандары көрінуі мүмкін Күрделі, бірақ олардың бәрі бірдей негізгі жұмыс істейді - қаншалықты жылдам заттарды басқарады сіздің гидравликалық жүйеңізде. Кілт дұрыс клапан түріне сәйкес келеді Нақты қажеттіліктер.

Осы сұрақтардан бастаңыз:

1. Мен қаншалықты дәл болуым керек?
2. Менің бюджетім қандай?
3. Менде қанша бос орын бар?
4. Маған қашықтан басқару немесе бақылау қажет пе?

Қарапайым қосымшалар көбінесе негізгі қолданады, арзан клапандар. Күрделі немесе дәлдік жұмыстың қосымша құнын негіздеуі мүмкін Жетілдірілген клапандар.

Есіңізде болсын, арзан клапан әрқашан бола бермейді Егер ол дұрыс жұмыс істемесе, ең жақсы таңдау. Бірақ сізге де қажет емес Егер қарапайым жұмыс істейтін болса, ең қымбат клапанды сатып алыңыз.

Кілт сіздің жүйеңізді түсіну оларды қажетті клапан технологиясына дейін және оларға сәйкестендіріңіз. Күмәнданған кезде кеңес алыңыз Сізге көмектесетін гидравликалық маманмен бірге сізге ең жақсы таңдау жасау Нақты қосымша.

Қарапайым гидравликалық тұрдыңыз ба немесе күрделі автоматтандырылған зауыттық сызық, ағынды басқару клапаны бар Сіздің жұмысыңызға өте ыңғайлы. Қайшы, қайсысын таңдау керектігін біледі.
