Осьтік поршеньді сорғыларең көп Қазіргі заманғы өнеркәсіптік қосымшалардағы талғампаз және тиімді гидравликалық сорғылар. Құрылыс техникасы және авиациялық жүйелерден машина жасауға арналған техника, Бұл сорғылар талап етілетін жоғары қысымды сұйықтықтың қуатын береді Операциялар. Бірақ бұл инженерлік маркалар механикалық өзгереді гидравликалық қысымға қуат? Таңғы әлемге терең енейік осьтік поршеньді сорғылар және олардың ішкі жұмысын зерттеңіз.
Негіздерді түсіну
Осьтік поршень сорғысы оң Дөңгелек үрдішке орналастырылған поршеньдерді қолданатын гидравликалық гидравликалық сорғы орталық осьтің айналасында. Поршеньдер қозғалатын радиалды поршеньді сорғылардан айырмашылығы Жетек білігіне перпендикуляр, осьтік поршень сорғыларында поршеньдер бар білік осіне параллель. Бұл бірегей конфигурация ықшам дизайнға мүмкіндік береді Ерекше сипаттамаларды жеткізу кезінде.
Барлық осьтік негізгі қағида Поршеньді сорғылар салыстырмалы түрде қарапайым: поршеньдер өздері ішінде жауап береді Цилиндрлер, олар ауыспалы сору және разряд циклдерін жасайды. Кезінде Сору инсульті, поршеньдер цилиндр бөлмесіне сұйықтық түсіреді. Кезінде Сығымдау соққысы, олар сұйықтықты жоғары қысымға мәжбүр етеді. Келісілген Бірнеше поршеньдердің қозғалысы үздіксіз, тегіс сұйықтық ағынын қамтамасыз етеді.
Негізгі компоненттер мен сәулет
Осьтік поршень сорғының жүрегі тұрады тамаша үйлесімділікпен жұмыс істейтін бірнеше сыни компоненттердің бірі. Цилиндр блогы, немесе бөшкеде, бірнеше поршеньдер үйлерде дәл дөңгелек сызбада орналастырылған. Әдетте, бұл сорғылар 5-тен 11-ге дейінгі поршеньдер, 7 немесе 9-да көп ағынның тегістік және механикалық күрделілігі арасындағы оңтайлы тепе-теңдік үшін ортақ.
Әр поршень шпиппер жастықшасына қосылады допты бірлескен байланыс арқылы. Бұл келісім поршеньге жолға шығуға мүмкіндік береді Цилиндр ішінде тығыз жабылған кезде бұрыштық қозғалыс. Та Тойпер жастықшалары айналдыру тақтайшасына (соғылып жатқан тақтайшаларда) немесе CAM сақинасына барады (иілген осьтің дизайнында), жетек білігінің айналмалы қозғалысын өзгертеді сору әрекеті үшін қажет.
Клапан тақтасы сорғының уақыты ретінде қызмет етеді Дәл орнында орналасқан жерді және шығатын порттардың механизмі Цилиндр палаталарында дәл дұрыс сәттермен. Жоғары дәлдік Өндіріс поршеньдік позиция мен порт арасында тамаша уақытты қамтамасыз етеді Қысымды азайту кезінде көлемді тиімділікті жоғарылату, барынша арттыру Пульсациялар.
Екі негізгі дизайн нұсқасы
Осьтік поршень сорғылары екі бастапқы Конфигурациялар, әрқайсысы нақты жұмыс принциптері мен қосымшалары бар.
Айналдыру тақтайшалау
Айналмалы тақтай дизайны ең көп болып табылады Жалпы осьтік поршень сорғысының конфигурациясы. Бұл шарада поршенс қалады Шарғыш төсеніштері бұршақпен айналысқан кезде жетек білігіне параллель тақтайша. Цилиндрлі блок жетекші білікпен айналады, әр поршеньді келесідей Синусоидалы қозғалыс үлгісі, айналдыру тақтайшасы.
Поршеньді айналдырудан алыстағанда табақ, ол сұйықтықты кіріс порты арқылы тартатын сору жасайды цилиндр бөлімі. Айналу жалғасуда, ал поршень ағзаға жақындады табақ, сығымдау пайда болады, сұйықтықты розетка арқылы жоғарылатады қысым. Пластың бұрышы поршеннің инсультінің ұзындығын тікелей анықтайды, және ауыспалы жылжу сорғыларында бұл бұрышты басқару ағынын реттеуге бейімдеуге болады Тариф.

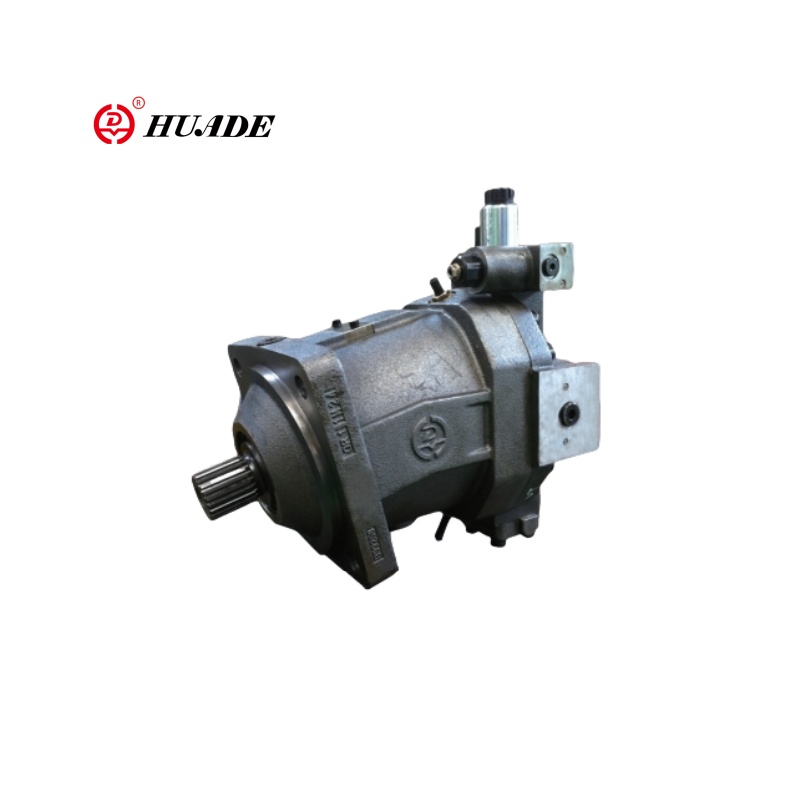

Иілген ось дизайны
Иілген ось сорғылары неғұрлым күрделі, бірақ ықтимал тиімдірек конфигурация. Мұнда цилиндрлі блокта отырады Жетек білігіне қатысты бұрыш (әдетте 15-30 градус). Поршеньдер қосылады жалпыға ортақ буындар немесе сфералық қосылыстар арқылы тікелей дискіге, Шарғыш тақтайшалар мен айналдыру нөмірлерінің қажеттілігін жою.
Бұл дизайн бірнеше артықшылықтарды ұсынады, жоғары жылдамдықпен жоғары жұмыс қысымы, тиімділігі жоғары, және тозу компоненттері азаяды. Алайда, механикалық күрделілік жоғарылайды Бұл сорғылар өндіріске қымбат және күрделі, оларды пайдалануды шектейді мамандандырылған жоғары өнімді қосымшаларға.
Сорғы циклы түсіндірілді
Толық сорғы циклын түсіну осьтік поршеньді сорғылардың әсерлі өнімділігіне қалай қол жеткізетінін анықтайды Сипаттамалары. Әр поршень әр уақытта төрт түрлі фазадан өтеді Жетек білігінің төңкерісі.
Сору фазасы кезінде поршеньдер қозғалады клапан тақтасынан алыс (пластиналар тақтайшаларында) немесе бүгілген осьтерден тұрады Цилиндр көлемін ұлғайту үшін геометрия. Цилиндр бөлімі қосылады Кіріс порты, бұл сұйықтықты камераға тартатын қысым дифференциалды құрыңыз. Дұрыс кіріс дизайны кавитациясыз барабар сұйықтықты қамтамасыз етеді, тіпті Жоғары жылдамдық.
Сығымдау кезеңі жалғасуда басталады Айналу поршеньді максималды соққымен жылжытады. Цилиндр бөлмесі Кіріс портынан ажыратыңыз және шығыс портына қосылуды бастайды. Сұйық қысу біртіндеп басталады, қысымның қысқаруына мүмкіндік береді Сорғының құрамдас бөліктерін зақымдауы мүмкін кенеттен соққы жүктемелер.
Peak сығымдау поршень болған кезде пайда болады клапан тақтасына немесе максималды сығымдау нүктесіне жақын көзқарасқа жетеді иілген ось дизайны. Қазіргі уақытта максималды қысымның максималды дамуы орын алады, және Цилиндрлер камерасы оңтайлы сұйықтық үшін шығыс портымен толығымен тураланады Разряд.
Соңында, зарядтау фазасы аяқталады Поршень ретінде цикл өзінің қайтарылған инсультын бастайды. Цилиндрдегі қалдық қысым камералық күштер шығыс порты арқылы, ал камера арқылы біртіндеп розеткадан ажыратып, кіріспен қайта қосуға дайындалады келесі цикл үшін.
Айнымалы жылжу технологиясы
Көптеген адамдардың ең керемет ерекшеліктерінің бірі Осьтік поршеньді сорғылар - бұл жұмыс кезінде олардың ығысуды өзгерту мүмкіндігі. Осы Мүмкіндік гидравликалық жүйелерге бұрын-соңды болмаған бақылауды қамтамасыз етеді Жетек жылдамдығын өзгертпестен немесе дұрыстығын қолданбай, дәл ағын-жиынды түзету энергияны ысырап ететін клапандар.
Айналыммен айналымға арналған пластиналар, серво механизмдер жүйелік сұраныс немесе оператор негізінде жылжу тақтайшасын реттеңіз енгізу. Бұрышты ұлғайту поршеньді инсульт ұзындығы мен сорғышты арттырады Ауыстыру кезінде бұрышты азайту кезінде ағынның шығуы азаяды. Кейбір дамыған Жүйелер тіпті айналдыруға болатын сорғыларды құра алады Моторс ретінде немесе кері ағынның мүмкіндіктерін қамтамасыз етеді.
Айнымалыға арналған басқару жүйелері Ауыстыру сорғылары қарапайым қолмен реттеуден талғампаздыққа дейін Электрондық кері байланыс жүйелері. Қысыммен өтелетін бақылау автоматты түрде реттеледі ағынға деген сұранысқа қарамастан тұрақты қысымды ұстап тұру Жүктеме-сезімтал жүйелер Сорғының шығуы арқылы энергияны тұтынуды оңтайландырады Нақты жүйелік талаптар.
Өнімділік сипаттамалары және Қолданбалар
Axial Piston сорғылары Excel бағдарламаларында Жоғары қысымды, нақты бақылауды және сенімді жұмыс істеуді қажет етеді. Олардың әдеттегі Жұмыс істемеуі 1000-дан 10 000-ға дейін немесе одан жоғары, кейбіреулерімен 15000 PSI-ден асатын мамандандырылған дизайн. Ағын тарифтері әртүрлі көшіру мен жылдамдыққа негізделген, минутына бірнеше галлоннан Өнеркәсіптік жүйелердегі минутына жүздеген галлонға дәлдік қосымшалар.
Жақсы ойластырылған осьтік тиімділігі Поршень сорғылары әдетте 90% -дан асады, оларды мобильді жабдыққа мінсіз етеді мұнда отынның шығыны пайдалану шығындарына тікелей әсер етеді. Олардың ықшам мөлшері Шығаруға қатысты мүмкіндіктер оларды әуе кемесінде ерекше құнды етеді Салмағы мен ғарыштық шектеулер өте маңызды гидравлика.
Құрылыс жабдықтары мүмкін Бұл сорғылар барлығын экскаватордан шығаратын ең үлкен қолданба аймағы бульдозер тректеріне бумалар. Айнымалы жылжу мүмкіндігі мүмкіндік береді Оңтайлы ұстау кезінде операторлардың қозғалысын дәл бақылау Желідегі қозғалтқыштың тиімділігі.
Техникалық қызмет көрсету және ұзақ мерзімді пікірлер
Тиісті техникалық қызмет көрсету өте маңызды Осьтік поршеньді сорғы және өнімділігі. Дәлдік өндіріс және оңтайлы жұмыс істеуге қажетті тығыз толеранттар бұл сорғыларды сезімтал етеді ластану және сұйықтықтың дұрыс емес жағдайлары. Жоғары сапалы сүзу, Түрлі сұйықтықты талдау және өндірушінің техникалық сипаттамаларын сақтау Гидравликалық сұйықтық түрі және тазалық деңгейі өте маңызды.
Компонентті осьтік поршеньдегі киімдердің қабаттары Сорғылар алдын-ала болжалды және басқаруға болады. Шпись төсеніштері және Айналмалы плиталар Айналмалы тақтайшалар, себебі бар олардың сырғанағы жоғары жүктемелермен байланысы. Қазіргі жабындар мен материалдар бар Дәріктелетін кеңейтілген құрамдас бөлік, бірақ тұрақты тексеру және уақтылы Ауыстыру маңызды болып қалады.
Күрделі басқару жүйелері Айнымалы жылжу сорғылары электронды қосымша назар аударуды қажет етеді Компоненттер мен серво клапанның тазалығы. Тұрақты калибрлеу және жүйе Диагностика оңтайлы өнімділікті қамтамасыз етуге және қымбат емес ақаулардың алдын алуға көмектеседі.
