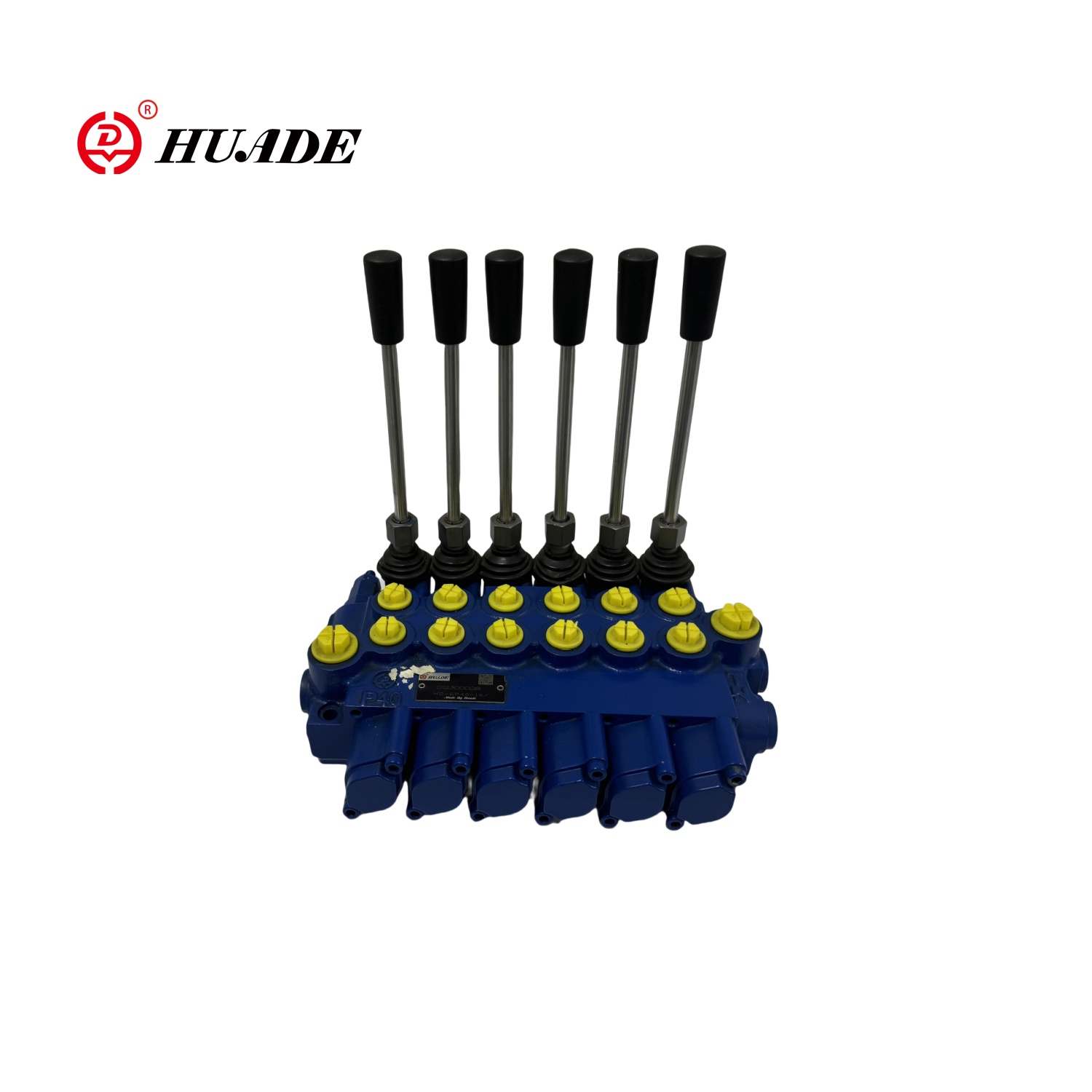

Хуаданың ашық орталығы көп жақты клапан - бұл арнайы гидравликалық клапан. Оның сипаттамасы - клапанның өзегі ортаңғы күйде болған кезде, гидравликалық сорғы арқылы гидравликалық май көп жақты клапан арқылы мұнай ыдысына қайта оралуы мүмкін. Ашық орталық көп жақты клапан алты жақты көп жақты клапан құрылымын қабылдайды. Гидравликалық сорғының негізгі мұнай тізбегі екі схемаға бөлінеді: параллель мұнай тізбегі (параллель арна) және айналмалы мұнай тізбегі (ашық центр арнасы). Ашық Орталықты жылдамдықпен реттеу Көп жақты клапан айналып өту дұрыстығының және май құятын дұрыстаудың үйлесімін қабылдайды. Жылдамдықты реттеу әсеріне май цилиндрінің ашылатын мөлшерін және клапанның негізделуі арқылы май ыдысының ашылатын мөлшерін бақылау арқылы қол жеткізіледі.
| Құрылымдық ерекшеліктер | Жалпы құрылымы |
| Орнату және бекіту | 2 × m8 болттар |
| Қысымды қосу | Ашық орталығы көп жақты клапан |
| Қоршаған орта температурасы | -40 - +60 ℃ дейін |
| Мұнай ортасы | Минералды гидравликалық май |
| Тұтқырлық диапазоны | Рұқсат етілген 12 ~ 800м2 / с |
| Ұсынылатын ауқымы 20 ~ 100 мм2 / с | |
| Мұнай температурасы | -15-тен 80 ₸ |
| Сүзгі деңгейі | NAS1638 деңгейі 10-шы деңгейлі майды қатты ластау деңгейі |
| Ең көп жұмыс қысымы | P = 250 бар, t = 50Bar, A, B = 300BAR |
| Номиналды ағын | 40л / мин |
| Клапанның негізгі саяхаты | ± 6мм |
| Қозғалтатын күш | 200н-ден аз |
Ерекше өзгешеліктері:
▶ Бастапқы, жұмыс істейтін және тоқтау күйлеріндегі сұйықтықтың ағып кету бағытын бақылау үшін интегралды дизайнды қабылдау
▶ 250 босық қысым
▶ 40 фунт / мин
▶ 6-бірлік интегралдық құрылымы
▶ Ашық орталық түрі
Қолдану:
Ашық орталық көп жақты клапан негізінен көмір бұрғылау қондырғылары, крандар және бұрғылау қондырғыларында қолданылады.
