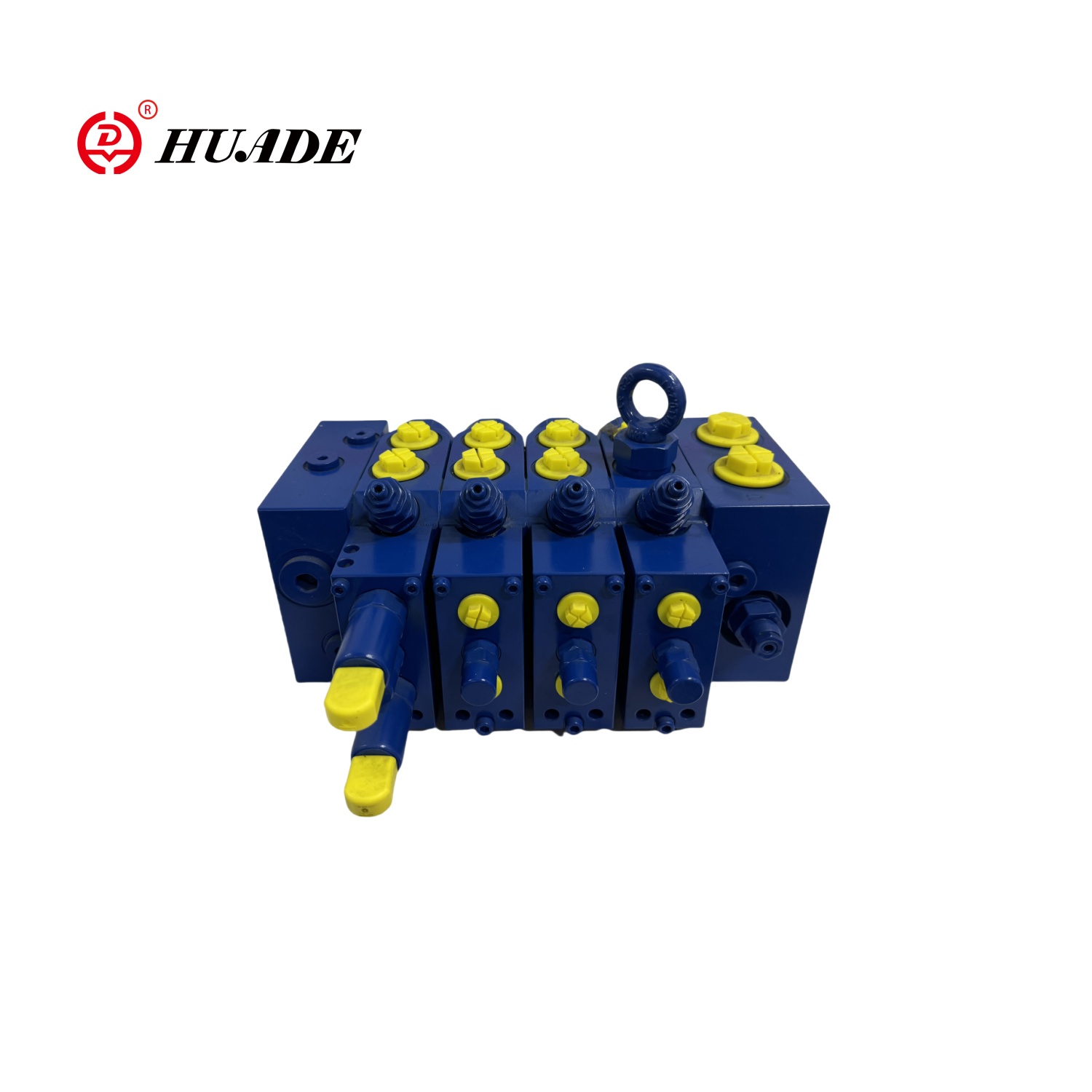

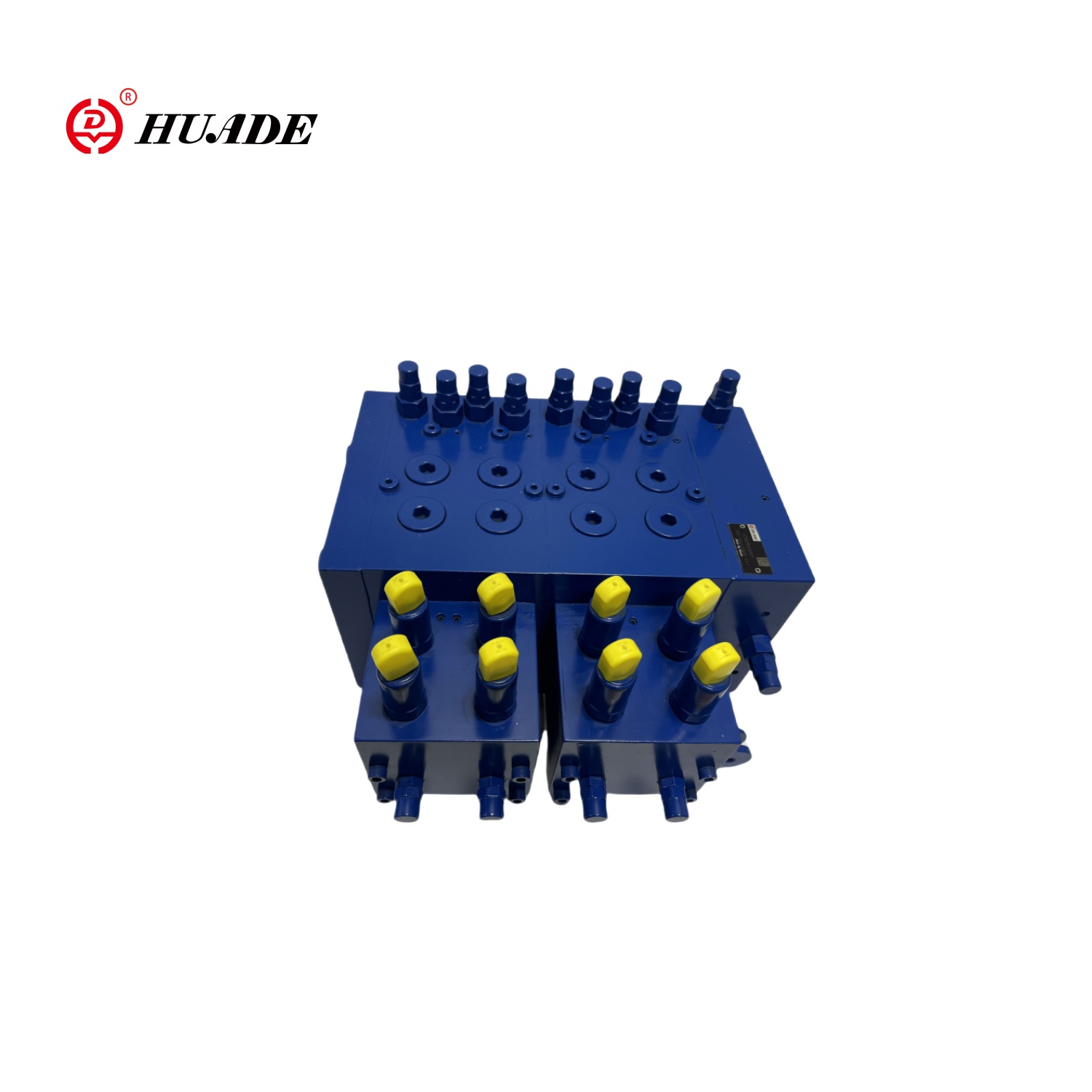

Жүктеме сезімтал көп жақты клапан - бұл басқару функциясын іске асыру үшін клапанға қысым, ағын және қуат сигналдарын қайтаратын клапан. Ол ағынды жүйенің тұрақтылығы мен тиімділігін сақтау үшін автоматты түрде жүктемені өзгертуге мүмкіндік береді. Жүктеме сезімтал көп жақты клапан әдетте жүйенің гидравликалық қысымының өзгеруін нақты уақыт режимінде бақылау үшін қысым датчигімен жабдықталған.
| Әдетте | ||
| Орнату орны | Талап жоқ | |
| Мұнай порты | Құбыр жіптері --0228 / 1 | |
| Салмақ | Мұнай кірісі (жағы) (кг) | 7 |
| Бағыт клапаны, гидравликалық (кг) | 7.1 | |
| Бағыт клапаны, электро-гидравликалық (кг) | 7.5 | |
| Соңы (кг) | 5.8 | |
| Гидравликалық май және қоршаған орта температурасы (℃) | -20-ден 80-ге дейін | |
| Гидравликалық | ||
| Ағу | Порты P Q L / MIN | 300 аралық кірісі бар |
| Л / мин | 200-ге жуық май құяты | |
| А, В Q L / MI порты | 150 қысым комайы бар және жүктелетін берілісі бар және жүктемені ұстау функциясы (S түрі) | |
| Л / мин | Қысымды компенсатормен 190, жүктелместен (T түрі) | |
| Л / мин | 200 қысым өтемдемесі (С типі) | |
| Номиналды қысым P бар | 350 | |
| Порттағы ең көп жұмыс қысымы | P бар | 350 |
| A, B P бар | 420 | |
| Ls p бар | 330 | |
| T p Бар | 30 | |
| Және бі | Резервуарға қысым оралады | |
| Порттағы ең көп пилоттық қысым | X p бар | 35 |
| A, B P бар | 35 | |
| Пилоттық қысым диапазоны | Гидравликалық бі | 8.5-тен 22.5-ке дейін |
| Электро-гидравликалық б бар | 6.5 - 17,2 дейін | |
| Мульти-әдістемелік клапанның саралануы қажет | S түріндегі және С-типтік P бар | 18 |
| T-p бары | 25 | |
| LS Reliefly клапаны функциясы (реттеу диапазоны) бар | 50-ден 149-ға дейін? 150-ден 330-ға дейін | |
| Гидравликалық май | DIN51524 минералды май | |
| VM тұтқырлығы диапазоны2/ с | 10-нан 380-ге дейін | |
| Гидравликалық майдың ластану деңгейі | 20/18/15 деңгей | |
| Тазалық деңгейі IS04406 (C) сәйкес | Сүзгіні β10≥75 минималды фильтрация дәлдігі бар қолдану ұсынылады | |
| Электрондық құрылғылар | ||
| Электрлік басқару клапаны | TM1005110 коммутация клапаны | |
| TM82002 пропорционалды клапан | ||
Ерекше өзгешеліктері:
▶ Жүктеме қысымына тәуелсіз ағынды бақылауға арналған пропорционалды бағытты клапан
▶ чип түрінің құрылымы
▶ Жүктеме қысымды өтеу функциясы бар
▶ қайталану және төмен гистерезис
▶ инсульт шектеулерімен реттеуге болады
▶ Май құю функциясы бар шамдар
| Қысым | 300 б |
| Ағу | 120 фунт / мин |
| Номиналды қысым | 250 бөрік (сорғы жағы) |
| 300 б.т. (Жетекші жағы) | |
| Максималды ағын | |
| (Сорғы жағы) | 200L / min (Бүйірлік май кірісі) |
| 200L / MIN (Аралық кіріс) | |
| (Жетекші жағы) | 200L / MIN (жүктеу функциясымен) |
| 190L / мин (қысым өтемімен) | |
| 150L / MIN (қысым комайы бар және жүктемені ұстап тұру клапанымен) |
Қолдану:
Жүктеу-ессізді көп жақты клапандар көптеген кен орындарында кеңінен қолданылады, мысалы, құрылыс машиналары, ауылшаруашылық техникасы, өнеркәсіптік өндіріс, жүк тасымалдау және тасымалдау машиналары, тау-кен машиналары, кемелер және теңіз техникасы.
