Дроссельді тексеру клапаны Z2FS 10-5

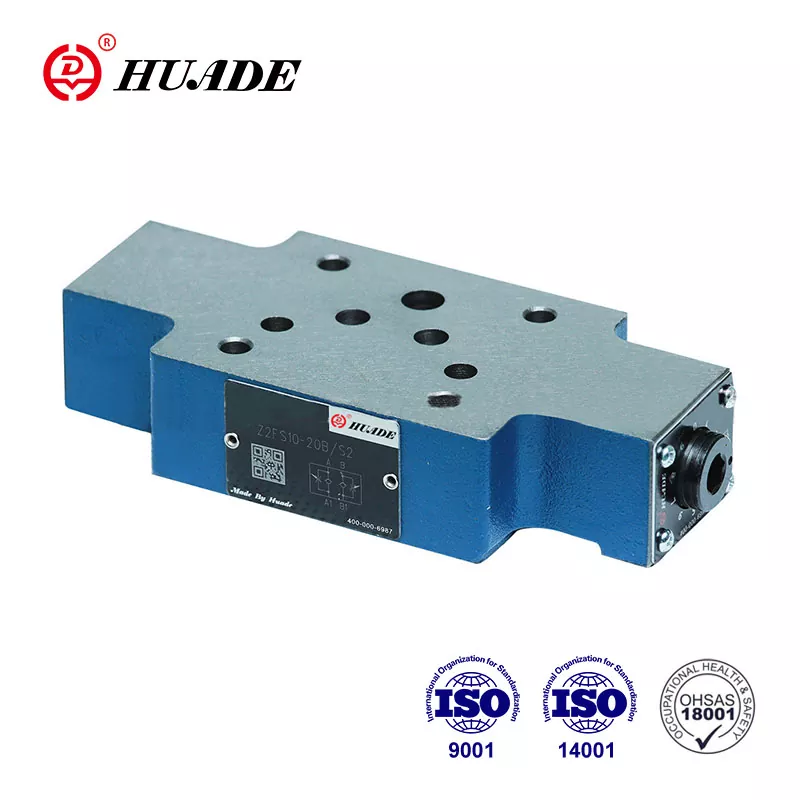

Z2FS 10...-30B/... типті қос дроссель/тексеру клапаны сэндвич пластинасының конструкциясында.  Бұл ағын клапаны метрді енгізу немесе шығаруды басқару үшін қолданылады. Ол Rexroth компаниясымен екі ұзақ мерзімді ынтымақтастықтың арқасында Rexroth ұсынған Z2FS 10-5-3X сериясын алмастыра алады. Z2FS 10-5 дроссельдік клапандарының өнімінің қаптамасын, сондай-ақ су өткізбейтін пластик қаптама, стандартты картон немесе фанера қаптамасы сияқты теңшеуге болады.

Drottle Check Valve Z2FS 10-5 өнімінің параметрі

Өнімнің ерекшелігі және дроссельді тексеру клапанының қолданылуы Z2FS 10-5

Ерекше өзгешеліктері:

▶ Сэндвич пластинасының клапаны

▶ A, ISO 4401 және CETOP - RP 121 H стандартынан DIN 24 340 стандартына көшіру үлгісі

▶ 2 қызмет көрсету портының негізгі немесе пилоттық сұйықтық ағынын шектеу үшін

▶ 3 реттеу элементі

. Шкаласы бар құлыпталатын айналмалы тұтқа

. Ішкі алтыбұрышты және масштабты шпиндель

. Шкаласы бар айналмалы тұтқа

▶ Есептегішті енгізу немесе шығаруды басқару үшін

Қолдану:

Қосарлы дроссельді тексеру клапаны Z2FS 10-5 бір немесе екі қызмет көрсету портының негізгі немесе пилоттық ағынын шектеу үшін қолданылады. Екі симметриялы түрде орналасқан дроссель/тексеру клапандары ағынды бір бағытта шектейді және қарсы бағытта еркін ағынға мүмкіндік береді.

Дроссельді тексеру клапаны Z 2 FS 10-5 бөлімі мен белгісі

Есептегішті басқару үшін сұйықтық А1 портынан A2 портына клапанның орындығына (2) және дроссельдік катушкаға (3.1) дейін жасалған дроссельдік нүкте (1) арқылы өтеді. Дроссельдік катушка (3.1) шпиндель (4) арқылы осьтік реттеледі, осылайша дроссель нүктесін (1) реттеуге мүмкіндік береді. Сонымен бірге A1 портындағы сұйықтық саңылау (5) арқылы катушка жағына (6) жетеді. Серіппе күшіне қосымша болатын қысым дроссель катушкасын (3.1) дроссельдік күйінде ұстайды. В2 қызмет көрсету портынан кері ағып жатқан ағын дроссель катушкасын (3.2) серіппеге (7) қарсы жылжытады, бұл клапанның кері клапан ретінде әрекет етуін қамтамасыз етеді. және еркін ағынға мүмкіндік береді. Клапанның орнатылу тәсіліне қарай дроссель эффектісін есептегіштің кірісі немесе есептегіші ретінде реттеуге болады.

Негізгі сұйықтық ағынын шектеу

Жетектің жылдамдығын өзгерту үшін (негізгі сұйықтық ағыны) қос дроссель/тексеру клапаны бағыттаушы клапан мен қосалқы пластина арасында орнатылады.

Пилоттық сұйықтық ағынын шектеу

Пилоттық басқарылатын бағыттаушы клапандарда қос/дроссельді тексеру клапаны пилоттық дроссельді реттеу (ұшқыш сұйықтық ағыны) ретінде орнатылады. Ол негізгі клапан мен пилоттық клапан арасында орнатылған.

Қосарланған дроссель/тексеру клапанының құрылымы, түрі Z 2 FS 10-5- 30B

Z 2 символы FS 10 - 30B
