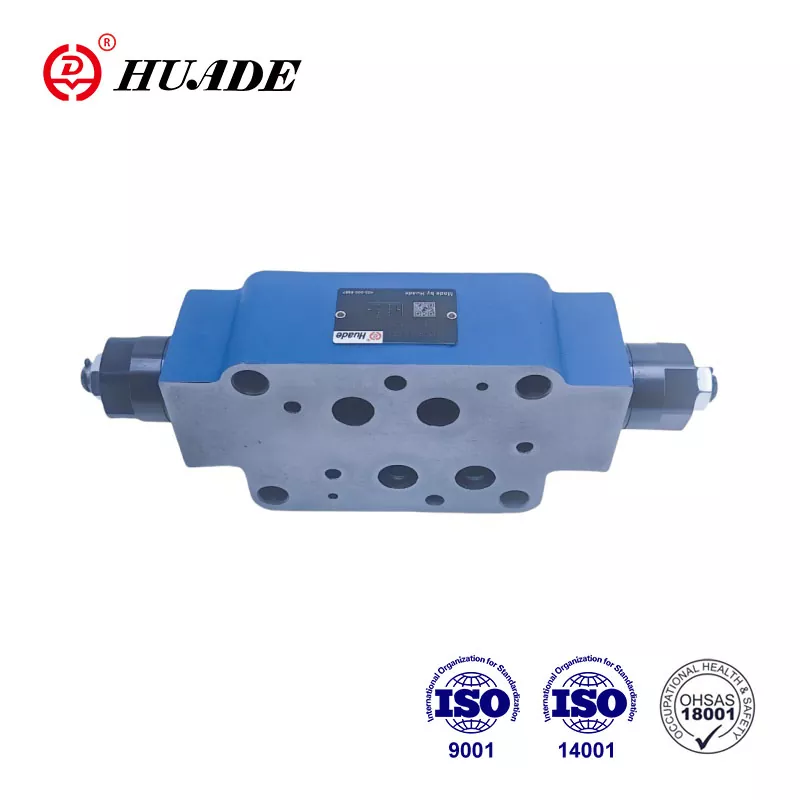

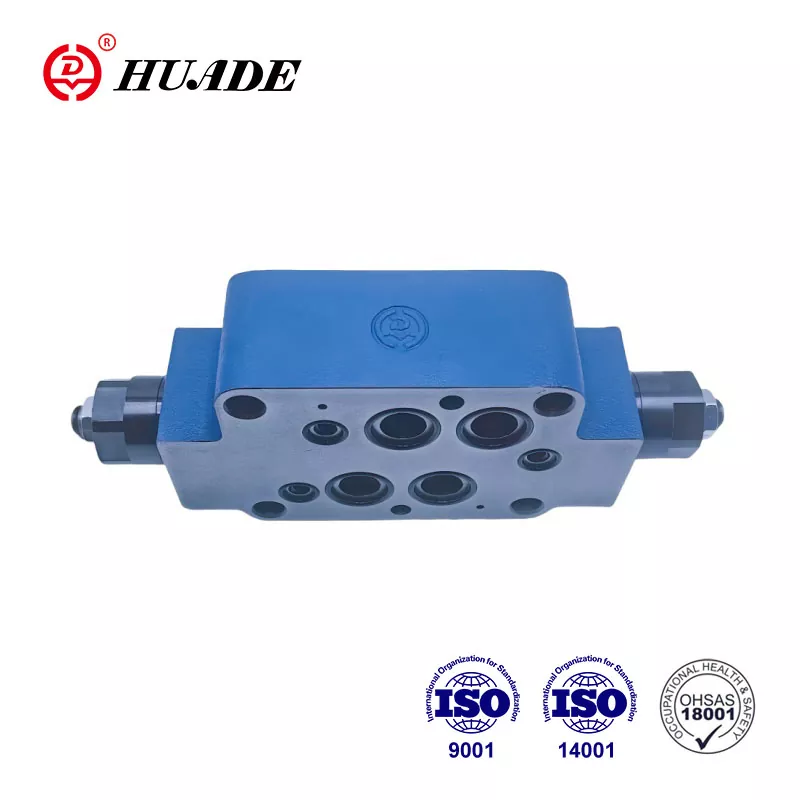

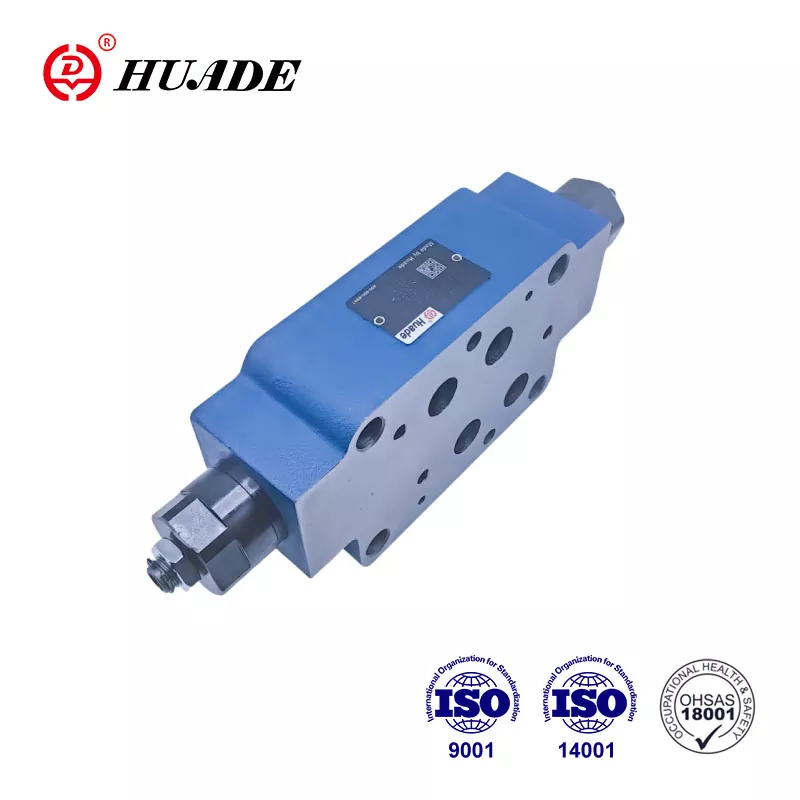

Дроссельді тексеру клапаны Z2FS 16

Сэндвич пластинасының дизайны Z 2 FS 16 типті клапандар қос дроссель/тексеру клапандары болып табылады. Бұл клапанның қызметі кіріс немесе шығыс ағынын басқару болып табылады. Huade®  Z 2 FS 16-ның Rexroth®  Z2FS 16 3XB ауыстыра алатындығы негізінен Rexroth-пен ұзақ мерзімді ынтымақтастыққа байланысты. Зауыт өнімнің сапасын қатаң бақылайды және барлық дроссельді тексеру клапандары халықаралық стандарттарға сәйкес келеді.

Дроссельді тексеру клапанының өнім параметрі Z2FS 16

Өнімнің ерекшелігі және дроссельді тексеру клапанының қолданылуы Z2FS 16

Ерекше өзгешеліктері:

▶ Сэндвич табақ дизайны

▶ Тасымалдау үлгісі DIN 24 340, A, ISO 4401 және CETOP - RP 121H

▶ Екі қызмет көрсету портымен негізгі немесе пилоттық ағынды шектеу

▶ Есептегішті енгізу немесе шығаруды басқару.

Қолдану:

Z 2 FS 16 дроссельді тексеру клапандары бір немесе екі қызмет көрсету портында негізгі немесе пилоттық май ағынын шектеу үшін қолданылады.

Z2FS 16 дроссельді тексеру клапанының бөлімі мен белгісі

Z 2 FS 16 типті клапандар сэндвич пластинасының конструкциясындағы қос дроссель/тексеру клапандары болып табылады. Екі симметриялы түрде орналасқан дроссель/тексеру клапандары бір бағытта ағынды шектейді (реттелетін дроссель катушкалары арқылы) және басқа бағытта еркін кері ағынға мүмкіндік береді.

Негізгі ағынды шектеу

Қосарланған дроссель/тексеру клапаны жетектің жылдамдығын өзгерту үшін бағыттаушы клапан мен қосалқы пластинаның арасына орнатылған (негізгі ағынды шектеу).

Пилоттық ағынды шектеу

Пилоттық басқарылатын бағыттаушы клапандар жағдайында қос дроссель/тексеру клапаны пилоттық дроссельді реттеу (пилоттық ағынды шектеу) ретінде пайдаланылуы мүмкін. Бұл жағдайда ол негізгі клапан мен пилоттық клапан арасында орнатылады.

Қосарлы дроссель/тексеру клапанының құрылымы, түрі Z 2 FS 16 3XB
