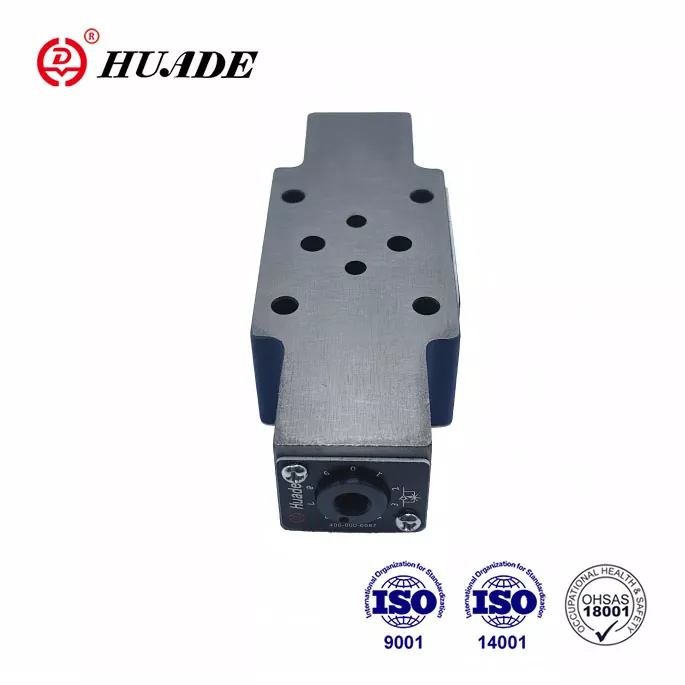

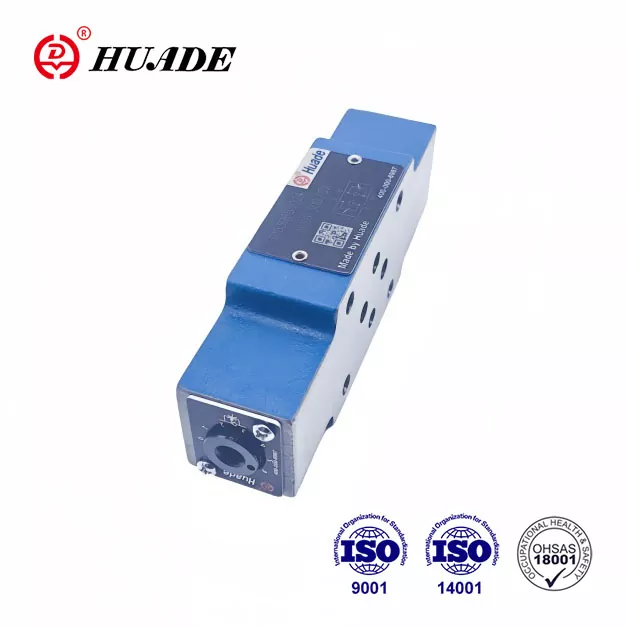

Дроссельді тексеру клапаны Z2FS 6

Z 2 FS 6 типті клапандар сэндвич пластинасының конструкциясындағы қос дроссель/тексеру клапандары болып табылады. Бұл клапан тік жинақтау жинағы үшін жарамды және кіріс немесе шығыс есептегіш шығысын басқару үшін қолданылады. Rexroth-пен ұзақ мерзімді екі ынтымақтастықтың нәтижесінде бұл дроссель Z2FS 6 өнімділігі бойынша Rexroth-қа сәйкес келеді және Rexroth® Z2FS6 3XB сериясын алмастыра алады. Бұл Rexroth үшін қолжетімді балама.

Drottle Check Valve Z2FS 6 өнімінің параметрі

Өнімнің ерекшелігі және дроссельді тексеру клапанының қолданылуы Z2FS 6

Ерекше өзгешеліктері:

▶ Сэндвич табақ дизайны

▶ Тасымалдау үлгісі DIN 24 340, A, ISO 4401 және CETOP - RP 121H.

▶ Екі қызмет көрсету портымен негізгі немесе пилоттық ағынды шектеу

▶ Есептегішті енгізу немесе шығаруды басқару.

Қолдану:

Z2FS 6 дроссельді тексеру клапандары бір немесе екі қызмет көрсету портында негізгі немесе пилоттық май ағынын шектеу үшін қолданылады.

Z2FS 6 дроссельді тексеру клапанының бөлімі мен белгісі

Екі симметриялы түрде орналасқан дроссель/тексеру клапандары бір бағытта ағынды шектейді (реттелетін дроссель катушкалары арқылы) және басқа бағытта еркін кері ағынға мүмкіндік береді.

Негізгі ағынды шектеу

Қосарланған дроссель/тексеру клапаны жетектің жылдамдығын өзгерту үшін бағыттаушы клапан мен қосалқы пластинаның арасына орнатылған (негізгі ағынды шектеу).

Пилоттық ағынды шектеу

Пилоттық басқарылатын бағыттаушы клапандар жағдайында қос дроссель/тексеру клапаны пилоттық дроссельді реттеу (пилоттық ағынды шектеу) ретінде пайдаланылуы мүмкін. Бұл жағдайда ол негізгі клапан мен пилоттық клапан арасында орнатылады.

Қосарланған дроссель/тексеру клапанының құрылымы, түрі Z2FS6 30B

Гидравликалық жүйелердің жұмыс істеу принципі
