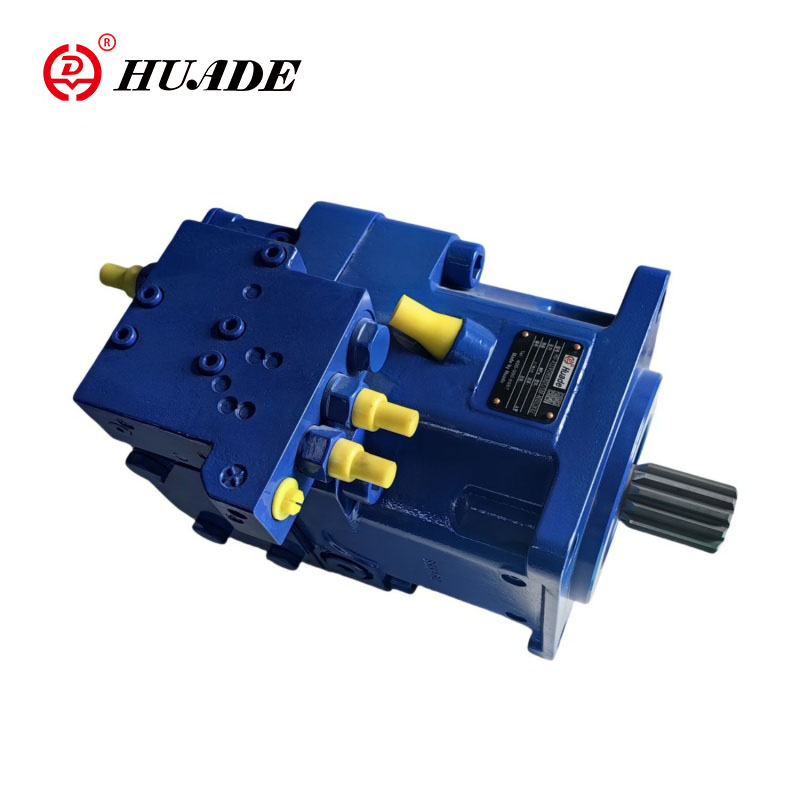

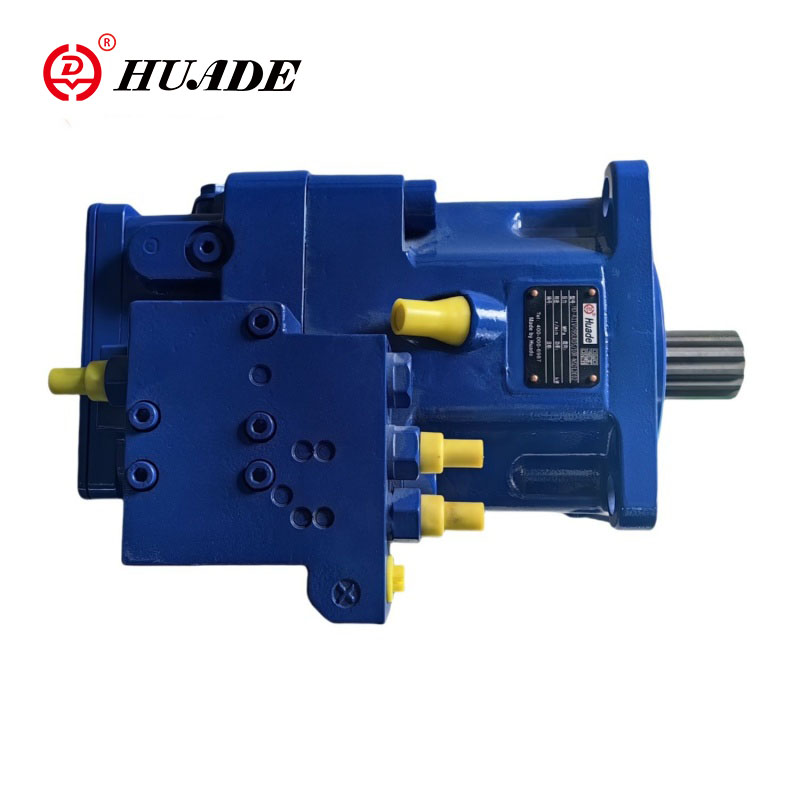

Осьтік поршеньді айнымалы сорғы A11VO

Huade бренді A11VO осьтік поршеньді ауыспалы сорғы ашық тізбектегі гидравликалық жүйелерде гидростатикалық беріліс үшін қолданылады. Бұл осьтік поршеньді сорғының шығыны беріліс жылдамдығына және орын ауыстыруына пропорционалды. Айналмалы тақтаның бұрышын реттеу арқылы ағын жылдамдығын қадамсыз өзгертуге болады. A11VO сорғы өнімділігі бойынша Рексротқа сәйкес келеді.

A11VO осьтік поршеньді айнымалы сорғының өнім параметрі

• Жұмыс қысымының диапазоны

◇Кіріс----- S портындағы абсолютті қысым (сору порты)

Зарядтау сорғысыз нұсқасы

Паб мин---------- 0,8 бар

Паб макс ---------- 30 бар

Егер қысым > 5 бар болса, Huade Hydraulic компаниясынан сұраңыз.

Зарядтау сорғысы бар нұсқа

Паб мин---------- 0,6 бар

Паб макс----------- 2 бар

◇Максималды рұқсат етілген жылдамдық (жылдамдық шегі)

Сору портындағы S немесе Vg ≤Vg max кезінде кіріс қысымын арттыру арқылы рұқсат етілген жылдамдық

◇Шығу ----А немесе В портындағы қысым

Номиналды қысым pN---------- 350 бар

Максималды қысым Pmax ----------400 бар

Номиналды қысым: шаршау күші қамтамасыз етілетін макс. дизайн қысымы

Максималды қысым: Макс. қысқа мерзімді (t <1с) үшін рұқсат етілген жұмыс қысымы.

◇ Ең төменгі жұмыс қысымы

Жылдамдыққа, айналу бұрышына және орын ауыстыруға байланысты сорғының қызмет көрсету желісінде ең аз жұмыс қысымы pB min қажет (сызбаны қараңыз).

◇ Корпусты төгу қысымы

T1 және T2 порттарындағы корпустың төгу қысымы S портындағы кіріс қысымынан максимум 1,2 бар жоғары болуы мүмкін, бірақ PL abs мәнінен жоғары емес. макс --------------2 бар.

Тікелей резервуарға дейін шектеусіз, толық өлшемді қорапты төгу желісі қажет.

◇Білік тығыздағыш сақинасының температура диапазоны

FKM білігінің тығыздағыш сақинасы -25℃-ден +115℃-қа дейінгі корпустың төгу температурасы үшін рұқсат етіледі.

•Ескерту:

25°C-тан төмен қолданбалар үшін NBR білігінің тығыздағыш сақинасы қажет (рұқсат етілген температура диапазоны: -40°C және +90°C).

Мемлекеттік NBR білігінің тығыздағыш сақинасы реттегі анық мәтінде.

Өнімнің ерекшелігі және осьтік поршеньді айнымалы сорғы A11VO қолданылуы

Ерекше өзгешеліктері:

▶Ашық контурлы гидравликалық жүйедегі гидростатикалық жетектерге арналған иілу пластинасының айнымалы осьтік поршеньді сорғы.

▶Негізінен мобильді қолданбаларда пайдалануға арналған.

▶Сорғы өздігінен сору жағдайында, резервуардағы қысыммен немесе қосымша кірістірілген заряд сорғысымен (дөңгелек) жұмыс істейді.

▶Кез келген қолданба талаптарына сәйкес келетін басқару опцияларының кең ауқымы қол жетімді.

▶Қуатты басқару опциясы сорғы жұмыс істеп тұрған кезде де сырттан реттеледі,

▶Өткізгіш беріліс сорғылары мен осьтік поршеньді сорғыларды бірдей, яғни 100/% аралық жетекті қосу үшін жарамды.

▶Шығу ағыны жетек жылдамдығына пропорционалды және qv max және qv min = 0 арасында шексіз айнымалы.

Қолдану:

Huade осьтік поршеньді айнымалы сорғы A11VO машина жасау машиналарында және жеңіл өнеркәсіптік жабдықтарда, темір және болат металлургиясында және тау-кен машиналарында, кемелерде, азаматтық авиацияның жерүсті жабдықтарында, мұнай және мұнай-химия машиналарында, құрылыс және жаяу машиналарда кеңінен қолданылады.
