Сіз оркестрді өткізіп жатқаныңызды елестетіп көріңіз. Сіз музыканттарға «қатты» немесе «тыныш» ойнауды айтпайсыз, сіз оларға «аздап жұмсақ» дейді, бұл «біртіндеп қатты» дейді, немесе «дәл көлемін ұстап тұрыңыз». Гидравликалық пропорционалды клапан гидравликалық сұйықтықтың дирижері сияқты, бұл «ON» немесе «OFF» орнына шексіз ауыспалы бақылауды қамтамасыз етеді.
Аналогты кофеханасы
Сіздің сүйікті кофеханаңыздағы эспрессо машинасы сияқты пропорционалды клапан туралы ойланыңыз. Barista кемелді эспрессо алу үшін қосқышты аударпайды - олар біртіндеп қысымын арттырады, ағынның жылдамдығын мұқият бақылап, кофенің қалай тартылатынына байланысты нақты уақыттағы түзетулер енгізіңіз. Сол сияқты, пропорционалды клапан гидравликалық қуаттың дұрыс мөлшерін жеткізу үшін электр кері байланыс негізінде өз позициясын үнемі реттейді.
Гидравликалық пропорционалды клапандар қалай жұмыс істейді? Қадамдық сапар
Электрондық бақылауды электрлік сигналнан дәл гидравликалық әрекеттен орындайық:
1Командалық орталық (басқару сигналы)
PLC (бағдарламаланатын логикалық контроллер) немесе басқа басқару жүйесі электрлік сигналды жібереді - әдетте 0-10 вольт, 4-20 миллиард, 4-20 миллиард / 20 миллиард немесе тіпті сандық пәрмендер, немесе Canbus немесе Ethernet сияқты өндірістік желілер арқылы де сандық пәрмендер.
2Аудармашы (пропорционалды соленоид)
Клапанның пропорционалды соленоиді аудармашы сияқты аудармашы болып табылады, электр энергиясын механикалық күшке айналдырады. «Қуаттандырылмаған» немесе «қуатталған» немесе «қуатталған» немесе пропорционалды соленоидтардан айырмашылығы, пропорционалды соленоидтер кіріс сигналының беріктігіне тікелей пропорционалды күш жасайды.
3Дәлдік мовер (клапан орамасы)
Бұл механикалық күш клапанның орамасын итереді - дәл өңделген цилиндрлік компонент - нақты позициялар. Қаптама қозғалса, ол сұйықтықтың ағынын басқаратын әр түрлі өлшемді саңылауларды (порттар деп атайды) ашады.
4Ақылды кері байланыс циклі (Lvdt сенсоры)
Жетілдірілген пропорционалды клапандарда LVDT (сызықтық айнымалы дифференциалды трансформатор) кіреді, бұл орауышты үнемі қадағалайды. Бұл сыртқы бұзылулар, температураны өзгерту және тозу үшін автоматты түрде түзететін жабық цикл жүйесін жасайды.
Нағыз әлемдік мысал: Экскаваторлық қолды бақылау
Экскаватор операторы джойстиктің жартысына жылжиған кезде, пропорционалды клапан 50% сигнал алады. Қаптама гидравликалық цилиндрге ең көп ағынның жартысына жетпейтін позицияға ауысады, нәтижесінде жартысынан тегіс, бақыланатын қолдар қозғалады.
Пропорционалды клапан VS Servo клапанын қосу / өшіру клапаны: түпкілікті салыстыру
Клапан түрлері арасындағы айырмашылықтарды түсіну дұрыс таңдау жасау үшін өте маңызды:
| Белгі | Қосу / өшіру клапан | Пропорционалды клапан | Серво клапан |
|---|---|---|---|
| Басқару түрі | Екілік (ашық / жабық) | Шексіз орналасуы | Ультра дәл орналастыру |
| Жауап беру уақыты | 10-100 миллисекунд | 5-50 миллисекунд | 1-10 миллисекунд |
| Ділдік | ± 5-10% | ± 1-3% | ± 0,1-0,5% |
| Құны | 50-500 доллар | $ 500-5,000 | $ 2,000-20,000 |
| Типтік қосымшалар | Қарапайым / өшірулі | Жалпы автоматика | Жоғары дәлдіктегі жүйелер |
| Қолдау | Аласа | Амал | Биік |
| Ластану сезімталдығы | Аласа | Амал | Өте жоғары |
| Энергия тиімділігі | Кедей | Жақсы | Үздік |
Әр түрді қашан таңдау керек
Қашан келесіде / өшіру клапандарын таңдаңыз:
Қарапайым старт / тоқтату / тоқтату жеткілікті; • бюджет өте тығыз • Жоғары ластану ортасы • Техникалық қызмет көрсету шектеулері шектеулі
Пропорционалды клапандарды таңдаңыз:
Сізге ауыспалы жылдамдық / қысыммен басқару қажет • Энергияның тиімділігі туралы маңызды • Тегіс жұмыс маңызды • Орташа дәлдік қажет
Сервсо клапандарын таңдаңыз:
Ультра жоғары дәлдік өте маңызды болып табылады • өте жылдам жауап қажет • Бюджет премиум жұмыс істеуге мүмкіндік береді • таза ортаны сақтауға болады
Гидравликалық пропорционалды клапандардың түрлері: тамаша матчты табу
Функция бойынша: үш негізгі категория
1. Пропорционалды бағытты бақылау клапандары
Олар не істейді:Гидравликалық актерлердің бағыты мен жылдамдығын бақылау
Мұны:Smart Tract Controller тек трафикті басқарып қана қоймай, сонымен қатар жылдамдықты шектейді
Жалпы модельдер:Bosch Rexroth 4WRA Series, Parker D1FB сериялары
Үздік:Станоктар, инъекцияларды қалыптастыру, жалпы автоматика

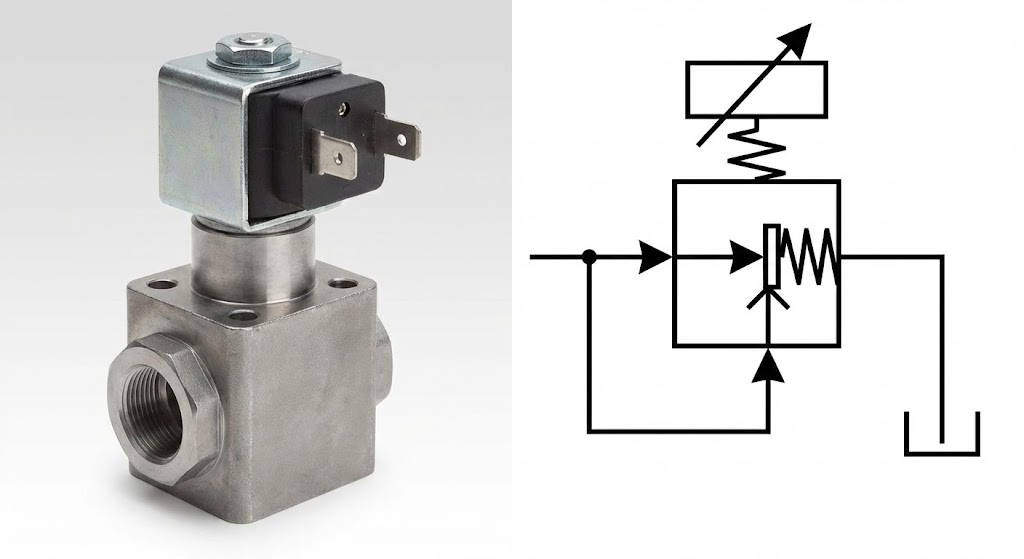

2. Пропорционалды қысымды бақылау клапандары
Олар не істейді:Ағынға қарамастан, нақты жүйелік қысымды сақтаңыз
Мұны:Біреу ыдыс жуғыш машинаға айналса да, душ қысымын жақсы сақтайтын ақылды судың қысымын реттеуші
Түрлері:Қысымды жеңілдету, қысымның қысқаруы, қысым реттілік клапандары
Үздік:Баспасөз істер, қысқыштар, қысымды тексеру

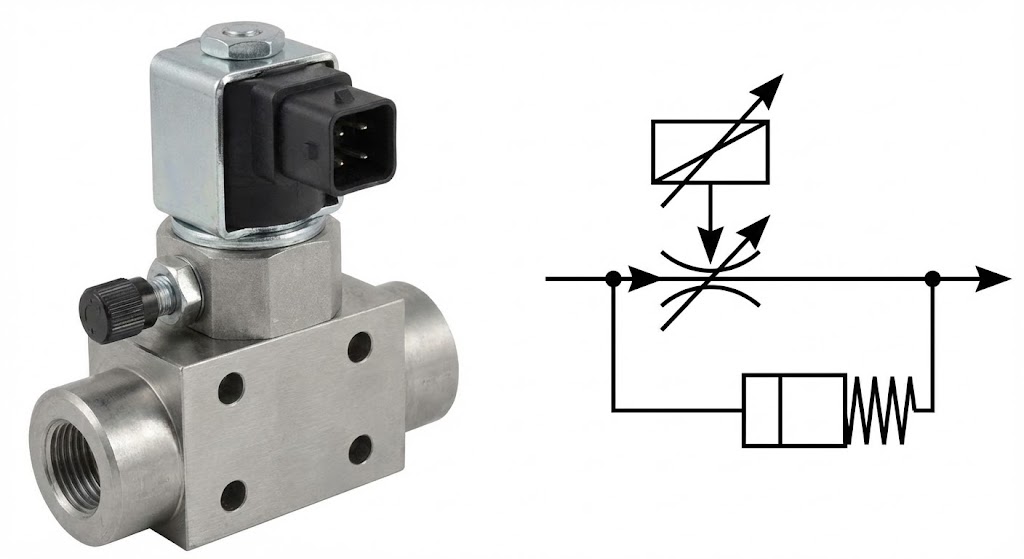

3.. Пропорционалды ағындарды бақылау клапандары
Олар не істейді:Дәл ағымның мөлшерін қысымның өзгеруіне тәуелсіз ұстаңыз
Мұны:Гидравликалық ағынға арналған круизді бақылау жүйесі
Көбіне мыналар кіреді:Жүктеме-тәуелсіз бақылау үшін қысым өтемделері
Үздік:Жылдамдықты басқару, синхрондалған жұмыстар, есептеу қосымшалары
Құрылыс бойынша: механиканы түсіну

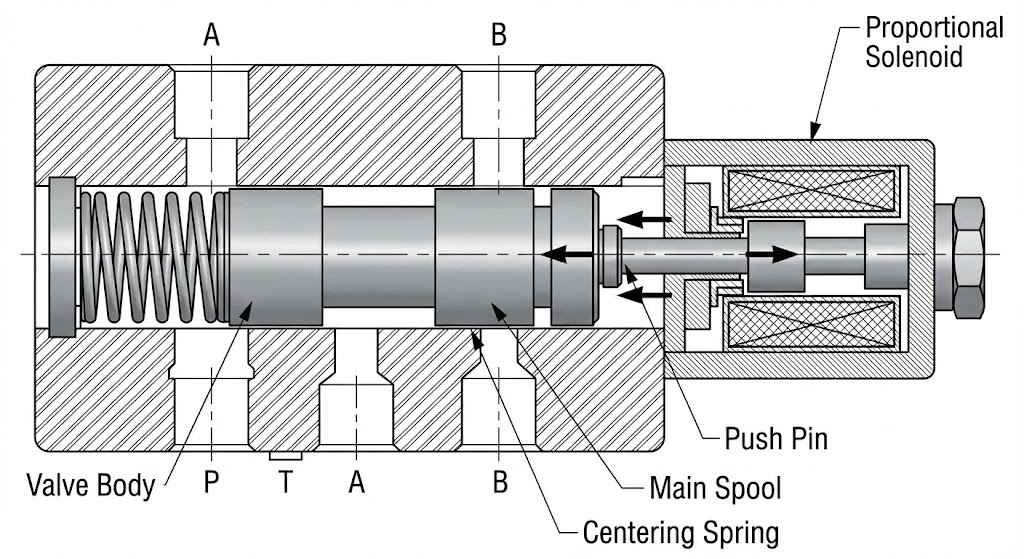

Тікелей эфирде пропорционалды клапандар
• ElectryMagnet негізгі орамалды тікелей жылжытады
• қарапайым құрылыс, бағасы
• Ағын ставкасы, әдетте, 100 гпмге дейін
• Қысым рейтингі 3000-ға дейін PSI
• Міндетті: орташа мөлшердегі қосымшалар
Ұшқышпен жұмыс істейтін пропорционалды клапандар
• Кішкентай пилоттық клапан Негізгі клапанның жұмысын басқарады
• Жоғары ағын және қысым мүмкіндіктері
• Ағын жылдамдығы 500+ GPM дейін
• Қысым рейтингі 5000+ PSI дейін
• Үлкен өнеркәсіптік жүйелер мен мобильді жабдықтар
Өнімділік сипаттамалары Маңызды: техникалық терең сүңгу
Сигналдылыққа байланысты қарым-қатынасты түсіну
Пропорционалды клапан өнімділігінің жүрегі электр сигналдарын гидравликалық шығысқа қаншалықты дәл айықтырады. Міне, негізгі сипаттамалар дегеніміз не?
Сызықтық (± 0,5% ± 3%)
Графикалық қағазға түзу сызықты елестетіп көріңіз. Сызықтық шаралар Сіздің клапаныңыздың нақты өнімділігі қаншалықты жақын орналасуы үшін пайда болады. Жақсы сызықтық дегеніміз не болжамды бақылауды білдіреді.
Гистерезис (± 0,5% ± 5%)
Бұл әр түрлі бағыттардан бірдей жиынтыққа жақындаған кезде нәтиже айырмашылығын өлшейді. Мұны рульдегі ойын сияқты ойлаңыз - аз гистерезис азырақ бақылауды білдіреді.
Қайталану (± 0,1% ± 2%)
Клапанның бірдей әрекетін қаншалықты дәйекті түрде орындайды? Бұл баскетболшының еркін лақтыруды сұрағаны сияқты - қайталануы жақсы дегенді білдіреді.
Жауап беру уақыты (5-100 миллисекунд)
Клапанның сигнал өзгергені қаншалықты тез жауап береді? Динамикалық қосымшалар үшін жылдам жауап жүйенің тұрақсыздығын болдырмайды және өнімділікті жақсартады.
Сиқырлы математика: ағынды теңдеулер
Пропорционалды клапандар үшін іргелі ағын теңдеуі:
Q = CD × A × √ (2DP / P)
Қайда:
Q = ағын жылдамдығы
CD = разряд коэффициенті
A = клапанның ашылу аймағы (орамалы позициямен басқарылады)
ΔP = клапан бойынша қысым айырмашылығы
ρ = Сұйықтық тығыздығы
Бұл теңдеу пропорционалды клапандардың неге тиімді екенін көрсетеді: Ауданды (A) дәл басқару арқылы, олар қысымның өзгеруіне қарамастан, дәл ағынын қамтамасыз етеді.
Дүниежүзілік жетістіктер: салаларды трансформациялау
Істің оқуы 1: инъекцияның қалыптастыру революциясы
Қиындық:Автомобиль бөлшектерінің өндірушісі 20% сынықтар мен клиенттерге шағымдар тудыратын, сәйкес емес пластикалық инъекциямен күрескен.
Шешімі:Инъекция жылдамдығы мен қысымын бақылау үшін D941 пропорционалды клапандарын енгізу.
Процесс:
• Жылдамдық фазасы: клапан қалып, бақыланатын инъекцияны жұмсартады
• Пошта / ұстап тұру фазасы: Нақты қысымды бақылауға біркелкі ауысу
• Қалпына келтіру кезеңі: келесі атуға арналған бұрандалы бұрандалы бұрылыс
Істің оқуы 2: мобильді жабдық дәлдігі
Қиындық:Кран өндірушісінің тұтынушылары қауіпсіздікке қатысты қауіпті және өнімділіктің жоғалуын тудыратын жүгірудің қозғалыстарына шағымданады.
Шешімі:Danfoss PVG 48 пропорционалды клапан жүйесі, электронды джойстиктері бар.
Трансформация:
• Бұрын: екілік клапанды басқаруға кенеттен басталады / тоқтайды
• Кейін: Тегіс үдеткіш / саңылауларды сәйкестендіру операторының кірісі
• Жетілдірілген мүмкіндіктер: энергияны үнемдеу, қуат тиімділігі, дәл орналастыруға арналған электрондық басқару
Кейс-стади 3: болат диірмен дәлдігі
Қиындық:Болат жылжымалы диірмені өнімнің дәйекті қалыңдығы (± 0,01 мм толеранттылық) үшін дәл қысымға ие болды.
Шешімі:ATOS DPZO пропорционалды қысым клапандары біріктірілген кері байланысы бар.
Инновация:
Нақты уақыттағы қалыңдықты өлшеу клапанды басқаруға қайта оралады
• Автоматты қысымды реттеу материалдық өзгерістерді өтейді
• Жабық циклді басқару жылдамдықты өзгертуге қарамастан тұрақты күшке ие болады
Дұрыс пропорционалды клапанды таңдау: таңдау жөніндегі нұсқаулық
1-қадам: жүйелік талаптарды анықтаңыз
Техникалық сипаттамалардың техникалық сипаттамасы:
• Жүйенің максималды қысымы: _____ PSI
• Қажетті ағын жылдамдығы: _____ GPM
• Жұмыс температурасының диапазоны: _____ дейін _____ ° F
• Жауап беру уақыты талаптары: _____ миллисекунд
• дәлдік қажет: ± _____%
• Бақылау сигналының түрі: кернеу / ағымдық / сандық
2-қадам: Қолданбаның нақты пікірлері
Өндірістік / өндірістік қосымшалар үшін:
• Интеграцияланған электроникамен клапандарды қарастырыңыз (Bosch Rexroth 4wra series)
• FieldBus байланыс мүмкіндіктерін іздеңіз
• Қайталанатын және ұзақ мерзімді тұрақтылыққа басымдық беріңіз
Ұялы жабдық үшін:
• Діріл және шок үшін бағаланған клапандарды таңдаңыз (Danfoss PVG сериялары)
• қоршаған ортаға мөр қою талаптарын ескеріңіз
• Батареямен жұмыс істеп тұрған жүйелер үшін қуат тұтынуды бағалаңыз
Аэроғарыштық / сыни қосымшалар үшін:
• Артық кері байланыс жүйелері бар клапандарды таңдаңыз
• Температура үшін арнайы материалдарды қарастырыңыз
• Ақаулық режимінің сипаттамаларын бағалау
