Өнеркәсіптік автоматика әлемінде және Сұйықтық басқару жүйелері, дәлдік - бұл өте маңызды. Сіз басқарасыз ба Өндірістік жабдықтардағы гидравликалық жүйелер, салқындатқыш ағынын басқарады Химиялық өңдеуде сұйықтықты өңдеу немесе өңдеу Өсімдіктер, ағындар мөлшерін дәл басқару мүмкіндігі айырмашылықты жасай алады оңтайлы өнімділік пен қымбат тиімсіздік арасында. Бұл пропорционалды Ағынды бақылау клапандары заманауи сұйықтықты бақылауда бөлшектік компоненттер болып жарқырайды Жүйелер.
Дегеніміз неПропорционалды ағындарды бақылау Клапан?

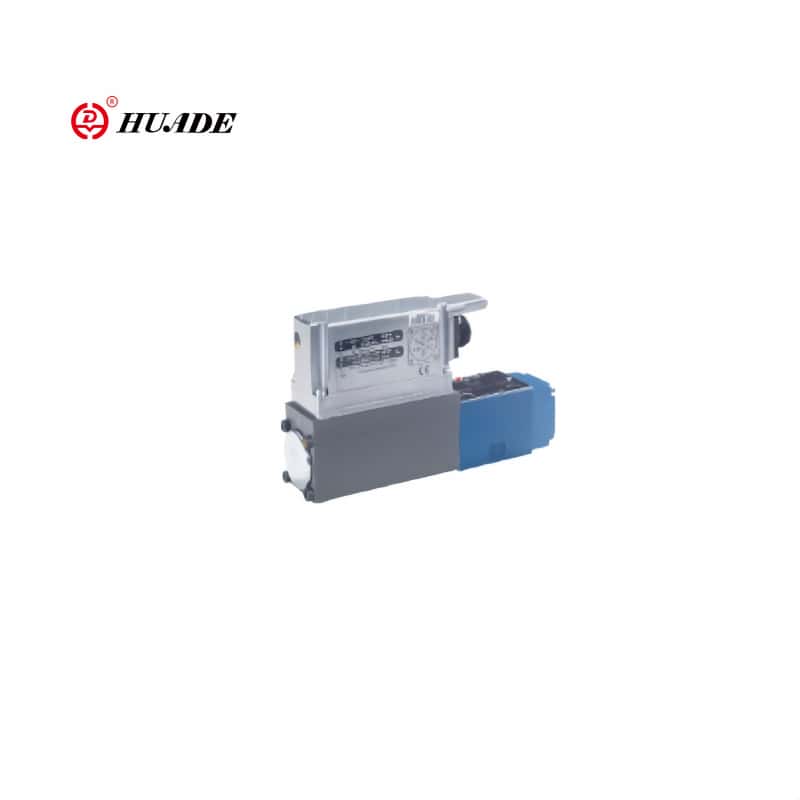

Пропорционалды ағындарды басқару клапаны - бұл Дәл, ауыспалы ағындарды реттеуді қамтамасыз ететін жетілдірілген сұйықтықты басқару құрылғысы электрлік сигналдар негізінде. Дәстүрлі түрде емес, қарапайым клапандардан айырмашылығы ашық немесе жабық, пропорционалды ағындарды бақылау клапандары үздіксіз, степлесс Ағын ставкаларын бақылау. Бұл клапандар электрлік түрде электрлік жауап береді Кіріс сигналдары, әдетте, 0-10В немесе 4-20 мА-дан бастап, дәл жеткізуге мүмкіндік береді барлық жұмыс ауқымында ағынды реттеу.
Олардың артындағы негізгі принцип Клапандар электр сигналдарын механикалық қозғалысқа түрлендіруді қамтиды күрделі бақылау тетіктері. Электрлік кіріс өзгерген сайын клапан Ішкі бөліктер сәйкесінше реттеледі, қол жеткізу үшін ағын жолын модуляциялау Қажетті ағынның мөлшері. Бұл кіріс сигналы мен ағын арасындағы пропорционалды байланыс Шығу осы клапандарды нақты ағындарды бақылауды қажет ететін қосымшаларға өте ыңғайлы етеді және жүйелік жауаптылық.
Ағынды бақылаудың пропорционалды клапандары Жұмыс
Пропорционалды ағынның жұмысы электр сигналдарын аудару мүмкіндігінің айналасындағы бақылау клапаны орталықтары Нақты механикалық түзетулер. Көптеген пропорционалды клапандардың жүрегінде а Электрлік кіріс сигналдарына жауап беретін пропорционалды соленоид немесе серво мотор. Басқару жүйесі белгілі бір кернеуді немесе ағымдағы сигналды жіберген кезде Клапан, соленоид клапанды жылжытатын тиісті күш тудырады Ішкі компоненттер.
Кілт компоненттері клапанның денесі, қай үй, ағындық жол және басқару элементі, әдетте, орама, поппет, немесе саңылау мөлшерін реттейтін ине. Электрлік сигнал әр түрлі болғандықтан, Басқару элементі үлкенірек немесе кішірек ағын жасау үшін әртүрлі позицияларға ауысады Жолдар. Бұл қозғалыс дәл калибрленген, сондықтан ағын жылдамдығы өзгереді кіріс сигналына пропорционалды.
Жетілдірілген пропорционалды ағындарды басқару клапандары дәлдікті қамтамасыз ету үшін кері байланыс механизмдерін енгізіңіз. Позиция сенсорлары мониторы Нақты клапан позициясы және оны қажетті позицияға салыстыру Кіріс сигналы. Егер сәйкессіздіктер пайда болса, басқару жүйесі автоматты түрде реттеледі Ерекше дәлдікті қамтамасыз ететін дұрыс ағын жылдамдығын сақтау қайталану.
Негізгі артықшылықтары мен артықшылықтары
Пропорционалды ағындарды бақылау клапандарын ұсынады Дәстүрлі ағындарды бақылау әдістеріне көптеген артықшылықтар. Ең маңызды Пайдасы - олардың дәлдігі және қайталануы. Бұл клапандар ағындарды сақтай алады қатты төзімділік шегіндегі тарифтер, көбінесе ± 1% дәлдік деңгейіне қол жеткізеді жақсырақ. Бұл дәлдік процесті басқаруды тікелей аударады, қалдықтар азайтылған және өнімнің жақсартылған сапасы.
Энергия тиімділігі тағы бір мамандықты білдіреді Артықшылығы. Кез келген уақытта қажетті ағынның мөлшерін ғана ұсыну арқылы, Пропорционалды клапандар жүйеде энергия тұтынуды оңтайландыруға көмектеседі. Бұл тиімділік су сорғы энергиясы, әсіресе гидравликалық жүйелерде құнды едәуір операциялық құнын білдіреді.
Пропорционалды ағынның икемділігі Басқару клапандары оларды кең ауқымды қолданбаларға сәйкес етеді. Олар мүмкін Гидравликалық майларды, суды, сығылған ауаны қоса алғанда, түрлі сұйықтықтардың түрлерін өңдеңіз, және көптеген химиялық шешімдер. Олардың тегіс, степлессиялық бақылауды қамтамасыз ету мүмкіндігі Аң аулау мен велосипедті жиі дәстүрлі бақылаумен байланысты Әдістері.
Жауап беру уақыты тағы бір маңызды Артықшылығы. Заманауи пропорционалды ағындарды басқару клапандары ағынды мөлшерлемені өзгерте алады миллисекунд, оларды тез жауап қайтару үшін динамикалық қосымшалар үшін өте ыңғайлы өте маңызды. Бұл жылдам жауап алу жүйенің тұрақтылығын жақсартуға мүмкіндік береді және жалпы өнімділікті жақсартты.
Өнеркәсіп бойынша ортақ қосымшалар
Өңдеу өнеркәсібі қатты арқа сүйейді Дәлдік жұмыстарға пропорционалды ағындарды бақылау клапандары. CNC өңдеу кезінде, Бұл клапандар оңтайлы кесу температурасын сақтау үшін салқындатқыш ағынын басқарады және Құрал өмірін ұзарту. Инъекциялық қалыптау процестері пропорционалды клапандарды қолданыңыз гидравликалық қысым мен ағындық мөлшерлемелерді реттейді, дәйекті бөлігінің сапасын қамтамасыз ету цикл уақыттарын азайтады.
Автомобиль өнеркәсібі жұмыс істейді Әр түрлі қосымшалардағы пропорционалды ағынды бақылау клапандары, бақылаудан Жанармай жеткізілімін басқаруға арналған жабдықты өндірістік жабдықты гидравликалық жүйелер Тестілеу қондырғылары. Бұл клапандар қажет нақты жағдайларды сақтауға көмектеседі сапалы автомобиль компоненттерінің өндірісі үшін.
Химиялық өңдеу қондырғылары пайдаланылады Дәл химиялық мөлшерлеу және араластыру үшін пропорционалды ағындарды бақылау клапандары Операциялар. Ағын ставкаларын дәл басқару мүмкіндігі дұрыс химикатты қамтамасыз етеді Қауіпсіздік стандарттарын сақтау кезінде пропорциялар, өнімнің сапасын жақсарту.
HVAC жүйелері көбейіп келеді Аймақтарды басқару және энергияны оңтайландыру үшін пропорционалды ағындарды бақылау клапандары. Бұл клапандар салқындатылған суды немесе ыстық су ағынын жеке аймақтарға модулдей алады Сұранысқа ие, энергия тиімділігі мен команданы едәуір жақсартады жайлылық.
Іріктеу критерийлері мен пікірлер
Дұрыс пропорционалды ағын таңдау Басқару клапаны бірнеше факторларды мұқият қарауды қажет етеді. Ағымдық мөлшерлеме Талаптар бастапқы қарауды білдіреді, өйткені клапандар мөлшері болуы керек өтінімнің минималды және максималды ағымына сәйкес келеді. Төменгі клапандар тиісті ағынмен қамтамасыз ете алмайды, ал габаритті клапандар болмауы мүмкін төмен ағындардағы дәлдік.
Жұмыс қысымы және температура диапазондары Бағдарлама талаптарына сәйкес келуі керек. Пропорционалды клапандар бар 100 PSI-ден төмен қысымды қосымшалардан түрлі қысым рейтингі 5000 PSI-ден асатын жоғары қысымды жүйелер. Температура үйлесімділігі қамтамасыз етеді Күтілетін жұмыс ауқымындағы сенімді жұмыс.
Сұйықтық үйлесімділік клапан үшін өте маңызды Ұзақ өмір сүру және орындау. Клапанның материалдары үйлесімді болуы керек коррозияның, деградацияның немесе ластанудың алдын алу үшін өңделетін сұйықтық. Осы Қарастыру клапанның дене материалдары да, ішкі тығыздау да кіреді Компоненттер.
Бақылау сигналының үйлесімділігі дұрыс қамтамасыз етеді Қолданыстағы басқару жүйелерімен интеграция. Жүйе кернеуді пайдаланады ма Сигналдар, ағымдағы сигналдар немесе сандық байланыс протоколдары, клапан болуы керек Қол жетімді басқару нәтижелерімен үйлесімді.
Орнату және техникалық қызмет көрсету Тәжірибе
Дұрыс орнату үшін қажет Оңтайлы пропорционалды ағындарды басқару клапанының өнімділігі. Клапан болуы керек ағымдық ағын бағытта орнатылған, сол жақтағы ағымдық көрсеткілермен көрсетілген клапан денесі. Тиісті тікелей құбыр клапанға дейін және одан кейін жұмыс істейді Тұрақты ағын шарттары және дәл басқару.
Электр қосылымдары қауіпсіз болуы керек және басқару сигналдарымен араласудың алдын алу үшін дұрыс қорғалған. Пайдалану Тиісті кабель түрлері және өндірушінің келесі нұсқаулары сымға арналған ұсыныстар Бағыттау сигналдың тұтастығын және клапанның жауаптылығын сақтауға көмектеседі.
Тұрақты техникалық қызмет көрсету клапанның өмірін ұзартады және өнімділікті сақтайды. Бұған электрлік тексеру кіреді Қосылымдар, клапан компоненттерін тазалау және басқару сигналын тексеру Нақтылық. Қазіргі заманғы пропорционалды клапандарға диагностикалық мүмкіндіктер кіреді жүйенің жұмысына әсер етпес бұрын операторларды әлеуетті мәселелерге ескерту жасай алады.
