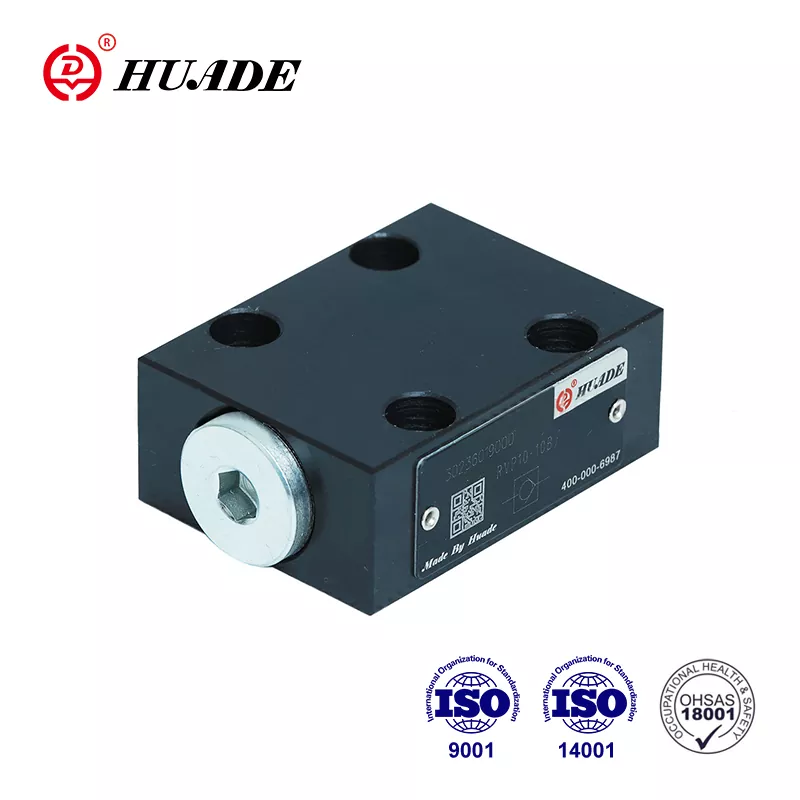

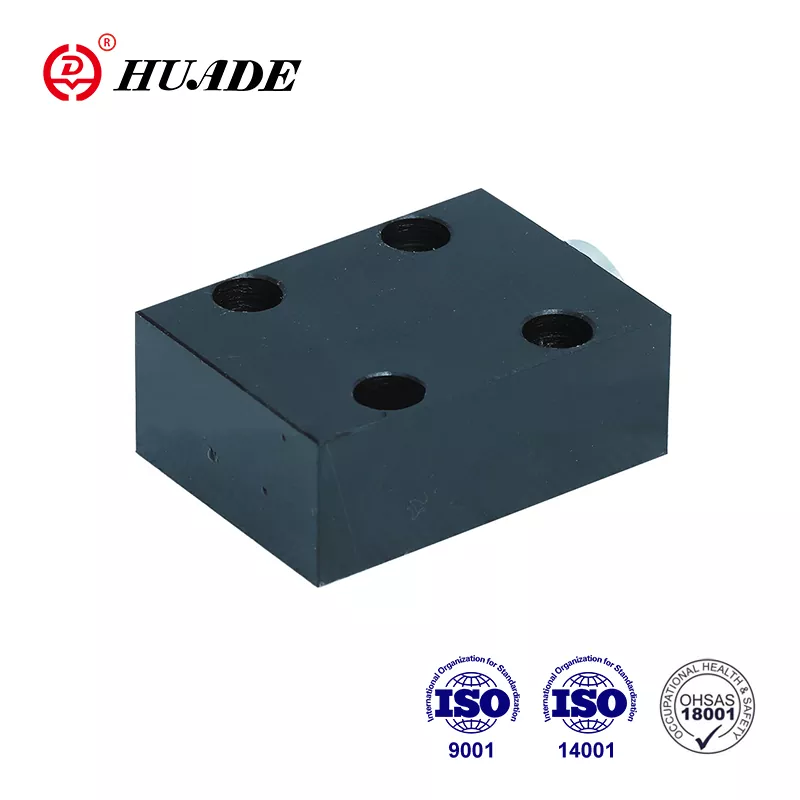

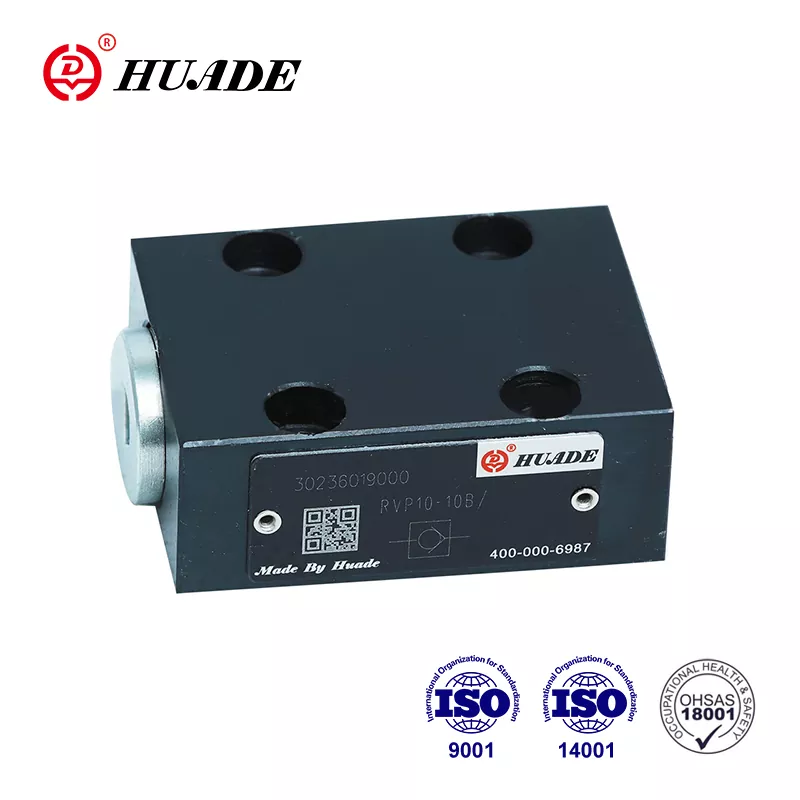

Қытайдағы гидравликалық беріліс пен басқару технологиясының жетекші өндірушісі ретінде Huade 1979 жылдан бастап 7 жылдан астам уақыт бойы Rexroth компаниясымен ынтымақтасады. Huade® тексеру клапаны RVP 16 Rexroth RVP 16-ны толығымен ауыстыра алады. Huade тауары халықаралық стандарттарға сәйкес келеді, атап айтқанда ISO9001, ISO14001 және OH SAS18001. Зауытта зауыттан шықпас бұрын барлық өнімдердің тамаша сапасын қамтамасыз ету үшін жақсы тексеру жүйесі бар. Huade® тексеру клапаны RVP 16 машина жасау және құрылыс машиналарында, металлургияда, станоктарда, қоршаған ортаны қорғауда, кеме жасауда, аэроғарыш, теміржол транзитінде, мұнай және мұнай-химия, әскери өнеркәсіп және басқа салаларда кеңінен қолданылуы мүмкін. Бұл Қытайдағы танымал ұлттық бренд.
|
Техникалық деректер |
|||||||||
|
Өлшем |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Жұмыс қысымы, макс (МПа) |
31.5 |
||||||||
|
Ашылу қысымы (МПа) |
0.05 |
||||||||
|
Қысымды сұйықтық |
минералды майлар немесе фосфатты эфир |
||||||||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
||||||||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||||||||
|
Бекіту орны |
міндетті емес |
||||||||
|
Салмағы (Кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ерекше өзгешеліктері:
▶ Қосалқы пластинаны қосу
▶ Бір бағытта ағып кетпейтін жабу
Қолдану:
Тексеру клапаны RVP 16 негізінен сорғының шығысында кері қысымды клапан және айналма клапан ретінде пайдаланылады.
Бұл қысымның аз шығыны бар қалқымалы клапанның құрылымы. Таңба және құрылым диаграммасы төменде көрсетілгендей. Бұл тексеру клапаны RVP 16 бір бағытта ағынсыз ағынды жабу және қарсы бағытта еркін ағынды қамтамасыз ету міндетіне ие. Ол негізінен корпустан (1), қалқымалы (2) қысу серіппесінен (3) және серіппелі орындық(4). Сыртқы диаметрі бойынша бағытталатын қалқанның (2) жүрісі механикалық тоқтаумен шектеледі. Кіріктірілген қысу серіппесі (3) жабу қозғалысын қолдайды. Сонымен қатар, қысу серіппесі (3) қақпақты (2) клапан арқылы ағын болмаған кезде де жабық күйде ұстайды.
Таңба
Құрылым диаграммасы
①Тұрғын үй ②Попет ③Көктем ④Көктемгі орындық
1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.
2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек
3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.
4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз
5. Клапанмен байланысқан беттің кедір-бұдырлығы 0,8-ге дейін қажет.
6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
