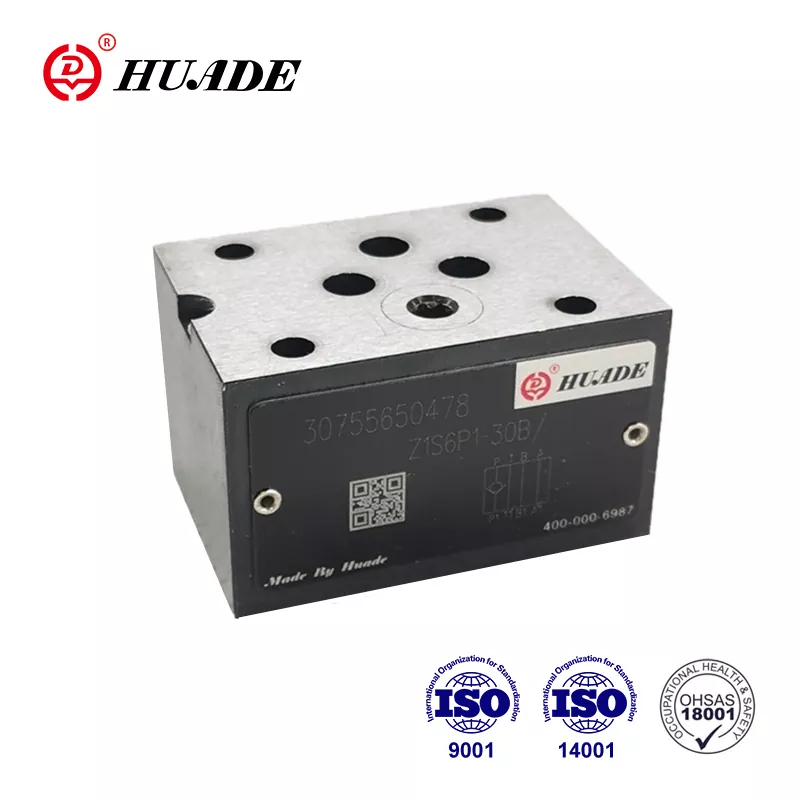

Тексеру клапаны сэндвич пластина Z1S

Қытайдағы гидравликалық беріліс пен басқару технологиясының жетекші өндірушісі ретінде Huade Rexroth компаниясының озық технологиясын біріктірді. Huade® тексеру клапаны Z1S Rexroth ұсынған Z1S сериясын толығымен алмастыра алады. Бұл үнемді. Huade ISO9001, ISO14001 және ISO45001 стандарттарынан өтті. Huade® картридж клапаны Z1S сенімді өнімділікке ие. Бұл Қытайдағы ескі ұлттық бренд. Ол осы желідегі ұқсас өнімдерге қарағанда технология жағынан озық және берік.

Z1S тексеру клапанының сэндвич пластинасының өнім параметрі

Өнімнің ерекшелігі және тексеру клапанының сэндвич пластинасының Z1S қолданылуы

Ерекше өзгешеліктері:

▶ Тік жинақтау жинақтарында қолдануға арналған сэндвич-пластикалық клапан

▶ 8 түрлі оқшаулау функциясы

Қолдану:

Бұл Z1S типті тексеру клапанының сэндвич тақтасы тік қабаттасуды орнату үшін қолданылады.

4. Z1S тексеру клапанының сэндвич пластинасының функциялары, бөлімі, таңбалары

Z1S клапаны сэндвич пластинасының дизайнындағы тікелей басқарылатын тексеру клапаны болып табылады. Ол бір бағытта саңылаусыз жабу үшін қолданылады және қарсы бағытта еркін ағынға мүмкіндік береді. Бұл клапан түрі қалқымалы (3) мен корпустың (1) арасында металл тығыздағышқа ие. Z1S типті тексеру клапандары әсіресе жұмыс қысымы 10,0 МПа жоғары және ағын жылдамдығы 4 м/с жоғары қолданбалар үшін қолайлы.

Z1S тексеру клапанының сэндвич пластинасының ескертуі

1. Сұйықтық сүзгіден өтуі керек. Ең аз сүзгінің дәлдігі 20㎛.

2. Резервуар тығыздалып, ауа кіретін жерге ауа сүзгісі орнатылуы керек.

3. Зауыттан шыққан кезде қосымша тақтайшасы жоқ өнімдер қажет болса, арнайы тапсырыс беріңіз.

4. Клапандарды бекіту бұрандалары жоғары қарқындылық деңгейінде болуы керек (10.9-сынып). Оларды үлгі кітапта көрсетілген параметрге сәйкес таңдап, пайдаланыңыз.

5. Клапанмен байланысқан беттің кедір-бұдырлығы 0,8-ге дейін қажет.

6. Біріктіретін бөліктің беті 0,01/100 мм болуы керек.
