Гидравликалық жүйелермен жұмыс жасағанда, дұрыс бағытты басқару клапанын таңдау сіздің жұмысыңызды жасай немесе бұза алады. Bosch Rexroth-тен WMM 10-дің бағыты WMM 10-нан 10-ы өндірістік параметрлерде және дәлелді себептерге айналды. Бұл қолмен басқарылатын клапан жоғары қысымды және жоғары ағындарды өңдейді, ал сенімділікті сақтау қиын, ал сенімділікті сақтау қиын.
WMM 10-ді немен ерекшелендіреді
Бағыттағышты басқару клапаны WMM 10 Өнеркәсіптік машиналардағы гидравликалық сұйықтықты қолмен басқаруға арналған. Оны бөлек ететін нәрсе - бұл P, A және B порттарында қысыммен жұмыс істеу қабілеті, ағынды ставка минутына 160 литрге жетеді. Бұл сандар, өйткені олар клапанға үлкен гидравликалық акуаторларды жауап уақытына немесе дәлдікке келтірместен бақылауға мүмкіндік береді.
Клапан қарапайым, бірақ тиімді дизайнды қолданады. Қолмен тұтқасын жылжытқан кезде, ол гидравликалық сұйықтықтың ағынын қайта бағыттайтын ішкі шыңды ауыстырады. Бұл тікелей механикалық қосылым операторларға жедел кері байланыс және бақылау береді, бұл машина орнату немесе төтенше жағдайлар кезінде өте маңызды. Коммутация уақыты әдетте 10-нан 45 миллисекундқа дейін, майды тұтқырлығы бойынша және сіз тұтқаны қанша күшке түсіресіз.
Техникалық сипаттамаларын түсіну
Бағыттағы басқару клапаны WMM 10 D05 немесе Cetop 5 деп аталатын NG10 өлшемді стандартына сәйкес келеді. Бұл стандарттау клапаны орнатылған тақтайшаңызды модель тақтайшасыз алмастыра алады. Клапанның салмағы 3,3-тен 4,4 килограмға дейін, оны кез-келген позицияға орнатуға болады, бұл сізге жүйелік дизайнға икемділік береді.
Көбінесе елендірілген бір мәліметтер - қайтару порты қысымының шегі. Жұмыс порттары 315 жолақты шеше алатын кезде, T портын (қайтару сызығы) 160 барда максимумнан кейін. Бұл айырмашылық сіздің гидравликалық тізбекті құрған кезде маңызды. Қайтарылған сызықтағы жоғары қысымды шырындар кенеттен жабысып кетуі немесе күтпеген жерден қозғалуы мүмкін, сондықтан көптеген инженерлер Дизайн дизайнерлік дизайнерлер WMM 10 бағыттағыш клапанын пайдаланып, жүйелерге арналған төмен қысымды қайтарады.
Клапанды ауыстыру үшін қажет жұмыс күші конфигурацияға байланысты. Көктемгі-қайтару модельдеріне 18-ден 20-ға дейін жаңалық қажет, ал дастарқандар («Модельдік кодтағы« f »белгісімен белгіленген) 30-дан 40-ге дейін NETONS қажет. Құру мүмкіндігі функциясы шыңды құлыптайды, бұл тұтқаны ұстамай клапан параметрін сақтау қажет болған кезде пайдалы болады.
Үлгі кодын қалай оқуға болады
Үлгі кодын түсіну дұрыс клапанға тапсырыс беруге көмектеседі. 4WMM10E5x / F сияқты әдеттегі код нақты компоненттерге бөлінеді. «4» дегеніміз - «WMM» дегеніміз, «10», «10», «5x», «5x» компоненттер сериясын идентифицирленеді, және «F» дескрипторын көрсетеді, ал «F» дегенді білдіреді.
Шыбық белгісі сіздің жүйеңіздің қалай әрекет ететіні туралы нақты айырмашылықты тудырады. «E» орамасы барлық порттарды бейтарап қалыпта блоктайды, бұл сіздің жетектеріңізде жүреді. «W» орамы барлық порттарды бейтараптағы резервуарға қосады, ол сорғышты түсіреді және жылу қондырғысын азайтады. «J» орамы жылдамдықпен жұмыс істеуге жақсы сериялы тізбек жасайды. Қате орауыш түрін таңдау жұмыс істеу мәселелеріне әкелуі мүмкін, сондықтан сіздің жүйеңіздің қажеттіліктерін түсінуге уақыт бөлу керек.
Гидравликалық сұйықтықтың үйлесімділігі
Бағыттағы бақылау клапаны WMM 10 Әр түрлі гидравликалық сұйықтықтармен жұмыс істейді, бірақ әр түрге нақты талаптар бар. HL немесе HLP сияқты стандартты минералды майлар NBR немесе FKM пломбаларымен жұмыс істейді және әдетте толық қысым диапазонында жұмыс істейді. Биологиялық ыдырайтын опциялар HETG сұйықтықтары сияқты, сонымен қатар NBR немесе FKM пломбаларын пайдаланады, ал қолдар сұйықтықтарына FKM тығыздағыштары қажет.
Құрамында өртке қарсы сұйықтықтар бар (HFC), арнайы қиындықтар. HFC сұйықтықтарын пайдалану кезінде WMM 10 клапанымен WMM 10-ны қолданған кезде, сіз қалыпты 315 бардың орнына қысым дифференциалды 50 бардан шектеуіңіз керек. Клапанның күтілетін өмір сүру ұзақтығы HFC сұйықтықтарымен 50-ден 100 пайызға дейін төмендеді. Сондай-ақ, кавитацияны болдырмау үшін сіз қайтару портын жұмыс қысымының дифференциалының шамамен 20 пайызына дейін алдын-ала жүктеу керек. Бұл қосымша талаптар сіздің жалпы меншік құнын арттырады, сондықтан сіз HFC сұйықтықтарын қарасаңыз, шешіміңізге байланысты.
Жұмыс температурасының ауқымдары тығыздағышқа байланысты өзгереді. NBL тығыздағыштары сұйықтық үшін теріс 30-дан оң 80 градусқа дейін Цельсийден 80 градусқа дейін жұмыс істейді, ал қоршаған орта температурасы теріс 20 және оң 70 градусқа дейін болуы керек. FKM пломбалары аздап әр түрлі диапазонды ұсынады, сұйықтық температурасы үшін теріс 20-дан оң 80 градусқа дейін жүгіру.
Жүйені таза ұстау
Майдың тазалығы клапанның жұмысында үлкен айырмашылықты тудырады. Бағыттауды басқару клапаны WMM 10 ISO 4406 класының 20/18/15 немесе одан жақсы сұйықтықты тазартуды қажет етеді. Бұл техникалық артық болып көрінуі мүмкін, бірақ ластану қолмен басқарылатын клапандардағы шыңды жабыстырудың негізгі себебі болып табылады. Тіпті кішкене бөлшектер қақпағының арасына салынып, саңылаудың арқасында, қақпақты іліп қоюға немесе жылжытуға әкелуі мүмкін.
Жоғары сапалы сүзу жүйесін орнату ұзақ мерзімді жерде тоқтайды. Клапанның қауіпті сәтсіздікке орташа уақыты (MTTFD) 150 жыл бойы таза жағдайда жетеді, бұл клапанның өзі өте сенімді екенін көрсетеді. Көптеген сәтсіздіктер ластанған май сияқты сыртқы факторларға, дұрыс орнатылмаған немесе көрсетілген қысым диапазонынан тыс жерде жұмыс істемейді.
Жалпы мәселелер мен шешімдер
Қалауыршықтардың жабыстырғыштары бағытты басқару клапанымен жиі кездеседі WMM 10. Бұл әдетте көбінесе бөлшектер қаптамада жинақталған кезде немесе жоғары тұтқырлық майы бар суық температурада жұмыс істеген кезде болады. Шешім майды тазалықты сақтауды және сіздің гидравликалық сұйықтықтың тұтқырлығын қамтамасыз етуді қамтиды және секундына 2,8-ден 500 шаршы миллиметрге дейін бар.
Құрамында 30-дан 40-тан. Ньютон ұстағыш күш-қуат көзі пайда болған кезде, детенттік нұсқаларда күтпеген орамдық қозғалыс пайда болуы мүмкін. Бұл қауіпсіздікке қауіп тудырады, өйткені клапан оператордың енгізілуінсіз өзгеруі мүмкін. Қайтару жолына чек клапанын қосу немесе төмен қысымды қайтару тізбегін жобалау Бұл мәселені шешіңіз.
Плотикалық ағып кету уақыт өте келе дамиды, өйткені тығыздағыштар қалыпты жұмысынан тозады. Кішкене ағып кетулер үлкен проблемалар туындамас бұрын, үнемі тексеріп отырады. Тығыздағыштарды ауыстырған кезде, тығыздағыштың материалына гидравликалық сұйықтықтың түріне сәйкес келетіндігіне көз жеткізіңіз.
Бағалар мен балама
Bosch Rexroth-тен WMM 10-дің бағытын басқару клапаны әдетте 1091 доллар мен OEM бөлшектері үшін 1,091 және $ 1,114 доллар тұрады. Бұл бағасы рекарот брендімен бірге келетін инженерлік сапа мен сертификаттауды көрсетеді. Тоғырландырғыштардан 38 доллардан 132 АҚШ долларынан 132 долларға дейін өндірушілердің төменгі шығындары баламалары және NG10 үйлесімділігін талап етіңіз, бірақ олар тәуекелдермен келеді.

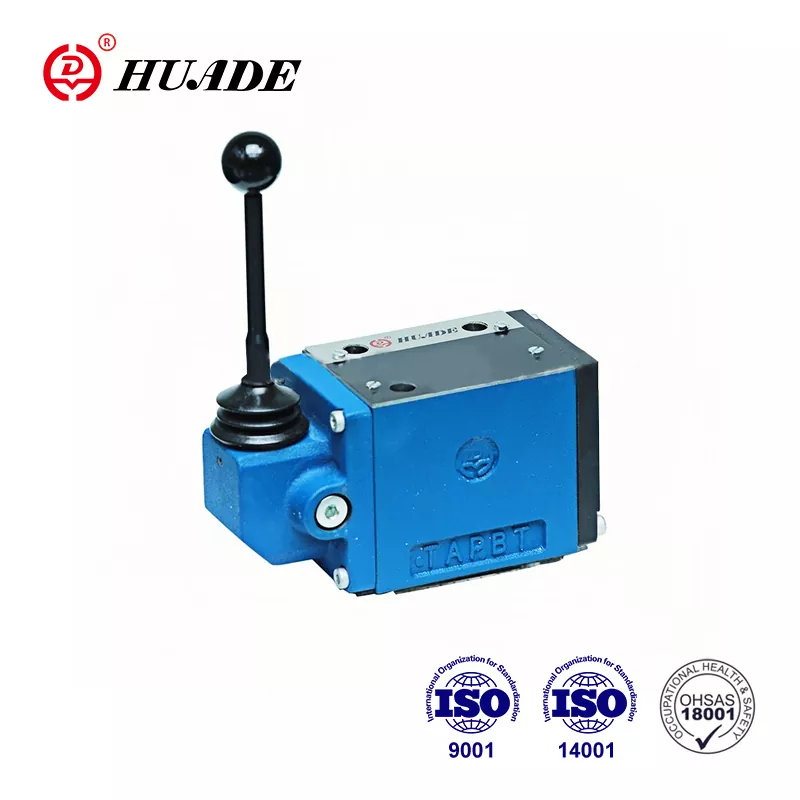

Қытайлық өндірушілер функционалды жағынан ұқсас клапандар шығарады. Huade 315 бар, 315 бар қысымға сәйкес келетін WMM 10 баламасын ұсынады және минутына 160 литр. Сұрақ шығындарды үнемдеу дәлдікке, құжаттаманың сапасына және ұзақ мерзімді қолдауда ықтимал тәуекелдерді ақтайды ма, жоқ па деген сұрақ туындайды.
Балама нұсқаларды салыстыру кезінде, тек модель нөміріне емес, нақты сипаттамаларға назар аударыңыз. Кейбір NG6 клапандары ұқсас атаулы конгрестерді пайдаланады, бірақ минутына тек минутына 80 литр ұстаңыз, бұл сіздің жүйеңізді бұзады. Кез-келген балама кез-келген балама минутына шынымен 160 литрді қамтамасыз ететінін тексеріңіз, бұл бағытты басқару клапаны WMM 10 үлкенірек жетекке жарайды.
Орнату тәжірибесі
Бағыттағышты басқару клапанын дұрыс орнату WMM 10 Бекіткіштен басталады. Клапан 25-тен A немесе ISO 4401-05-05-05 стандарттарына сәйкес келетін табаққа орнатады. Моменер Бекіткішті техникалық сипаттамаға және клапан мен диқанның арасындағы дұрыс тығыздағыштарды қолданыңыз. Тіпті кішігірім қателіктер де ішкі ағып кетуге немесе төмендетілген өнімділікке әкелуі мүмкін.
Құбырлардың мөлшерлеу мәселелері көптеген адамдар түсінеді. Ағын ставкалары минутына 160 литр болған кезде, асты сызылған құбырлар шамадан тыс қысым тамшылары мен жылу қондырғысын жасайды. Қайтару сызығы, әсіресе T портындағы төмен қысымды рейтингке байланысты жеткілікті мөлшерде мөлшерлеу қажет.
Өтпелі ағындар жылдамдығы жоғары жүйелер үшін Дроссель картриджін P арнаға орнату соққы толқындары мен кавитацияның алдын алады. 0,8 миллиметрі бар B08 картриджі жақсы басталу нүктесін ұсынады, дегенмен сіздің нақты қосымшаңыз түзетуді қажет етуі мүмкін. Бұл шағын қосу кенеттен жүктеме өзгерген жүйелерде клапанды өмірді айтарлықтай қорғайды.
Техникалық қызмет көрсету стратегиясы
Проактивті қызмет көрсету тәсілі 80 жылдық жолақты бақылау клапанының өмір сүру ұзақтығы бар 150 жылдық өмір сүру ұзақтығын барынша арттырады. Мұнайдың тұрақты талдауы клапанға зақым келтірмес бұрын, ластану мәселелерін шешеді. Тестілеу бөлшектерді санау, тұтқырлық және ылғалдылықты минималды түрде қамтуы керек.
Сүзгіні ауыстыру аралығы сіздің жұмыс ортаңызға және ластану деңгейіне байланысты. Шаңның жоғары қабаттарын ай сайын сүзгіден өзгерту қажет болуы мүмкін, ал тазалық өндірістік параметрлер бірнеше айға созылуы мүмкін. Сүзгілерді ауыстырар алдында дифференциалды қысымды дабылдарды күтпеңіз, себебі кейбір шығындар пайда болуы мүмкін.
Мөрді ауыстыру жұмыс уақыты мен қысым циклдарына негізделген болжамды кестеге сәйкес келеді. Қолдың ішіне қосалқы тығыздағыш жиынтықтарды сақтау ауыстыру қажет болған кезде тоқтап қалады. Сіздің техникалық қызмет көрсету іс-әрекеттеріңізді болашақ қажеттіліктерді болжауға көмектесетін үлгілерді белгілеу үшін құжаттаңыз.
WMM 10 таңдау керек
Бағыттағышты басқару клапаны WMM 10 Excels WMM 10 Excels, онда қолмен басқару электрмен жұмыс істеудің артықшылықтарын қамтамасыз етеді. Құрылғыны орнату процедуралары көбінесе тікелей сезінуден және қолмен клапандарды жедел жауап алуға көмектеседі. Жеделдетілген жүйелер сонымен қатар қолмен клапандарды қолдайды, өйткені олар тіпті электрлік ақаулар кезінде де жұмыс істейді.
Үлкен құрылыс техникасы, станоктар және пресстер WMM 10-ға арналған әдеттегі қолданбаларды білдіреді. Жоғары қысымды сыйымдылығы мен жоғары шығын мөлшерлемесі үлкен гидравликалық цилиндрлер мен қозғалтқыштардың қажеттіліктерін қолдайды. Құру опциясы басқа тапсырмаларға қатысу кезінде параметрді бекіту керек, оларды орналастыру үшін жақсы жұмыс істейді.
Алайда, клапан әр жағдай үшін өте қолайлы емес. Қашықтан басқару құралы қажет автоматтандырылған жүйелер оның орнына электрлік актерлік клапандарды қолдануы керек. Қарапайым қосқыштан тыс нақты ағындарды қажет ететін қосымшалар пропорционалды клапандар қажет болуы мүмкін. Бұл шектеулерді түсіну сіздің нақты қажеттіліктеріңізге дұрыс клапанды таңдауға көмектеседі.
Қорытынды пікірлер
Бағыттағышты басқару клапаны WMM 10 дұрыс қолданылған кезде сенімді өнімділікті жеткізетін жетілген гидравликалық технологияны білдіреді. Оның 315 штаттық қысым рейтингі және минутына 160 литр, оны NG10 мөлшеріндегі қолмен қолмен клапандар арасында орналастырыңыз. 150 жылдық MTTFD фигурасы қатты инженерияны көрсетеді, дегенмен, бұл жүйелік тазалыққа және техникалық қызмет көрсетуге назар аудару қажет.
Жаңа жүйені жобалау немесе бар клапанды ауыстыру кезінде клапан мүмкіндіктерін нақты талаптарға сәйкестендіруге бағыттаңыз. Жоғары техникалық сипаттамалар әрқашан жақсы өнімділік дегенді білдірмейді. Дұрыс өлшемді және техникалық басқару клапаны WMM 10 клапандары ол басқарады, ол басқарады.
OEM және балама жеткізушілер арасындағы шешім сайып келгенде, сіздің тәуекелдерге төзімділік пен жалпы шығындарды есептеуіңізге байланысты. Бастапқы бағаның айырмашылықтары тартымды болып көрінеді, бірақ техникалық қолдау, құжаттама сапасы және кепілдік. Төменде жұмыс істемейтін маңызды қосымшалар үшін, қымбат шығындар үшін OEM опционы әдетте алдын-ала бағаға қарамастан қаржылық түсінікті жүзеге асырады.
Бағыттағы басқару клапанының техникалық мәліметтерін түсіну WMM 10 Сипаттама, монтаж және техникалық қызмет көрсету туралы ақпарат берілетін шешімдер қабылдауға көмектеседі. Бұл білім тікелей жүйенің өнімділігі мен ұзақ мерзімді өмірге ауысады, бұл сіздің төменгі сызығыңызды жақсартады.
