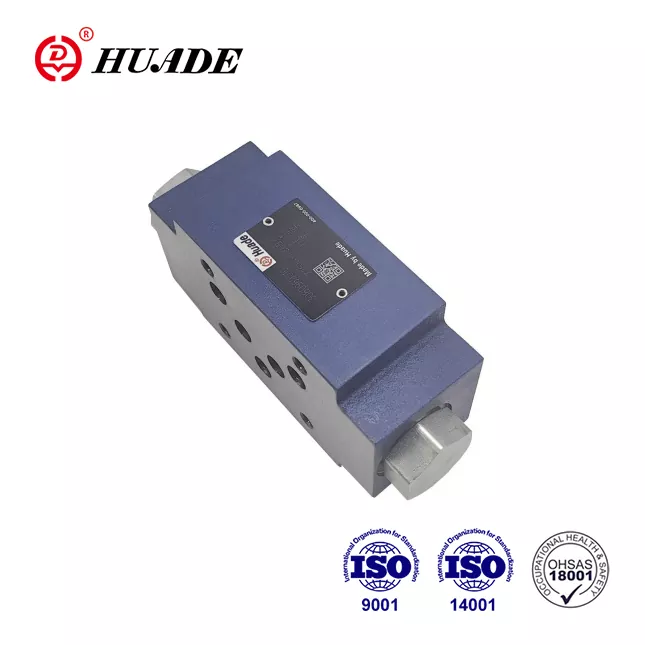

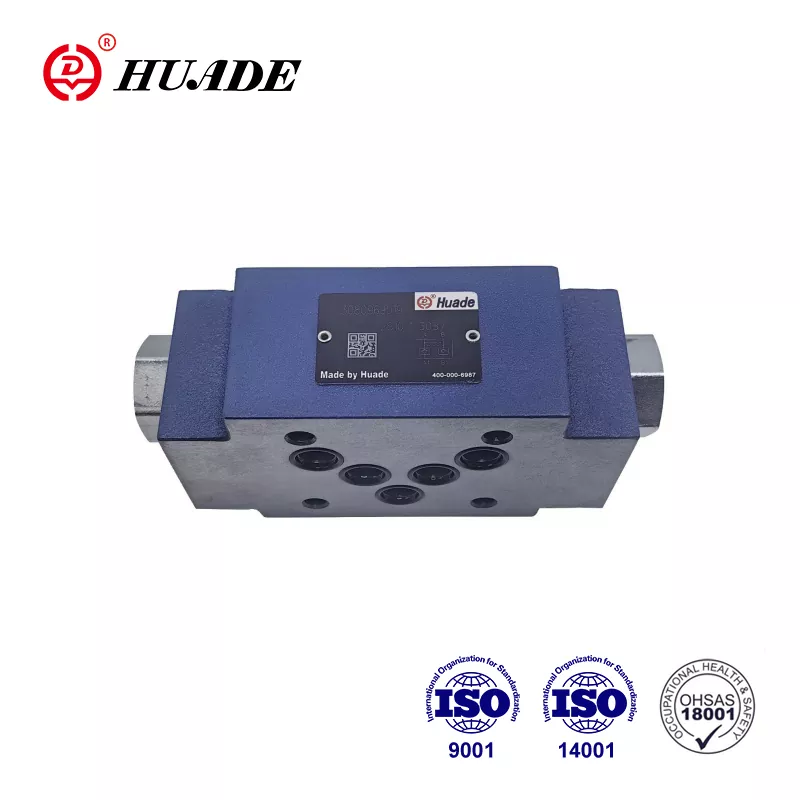

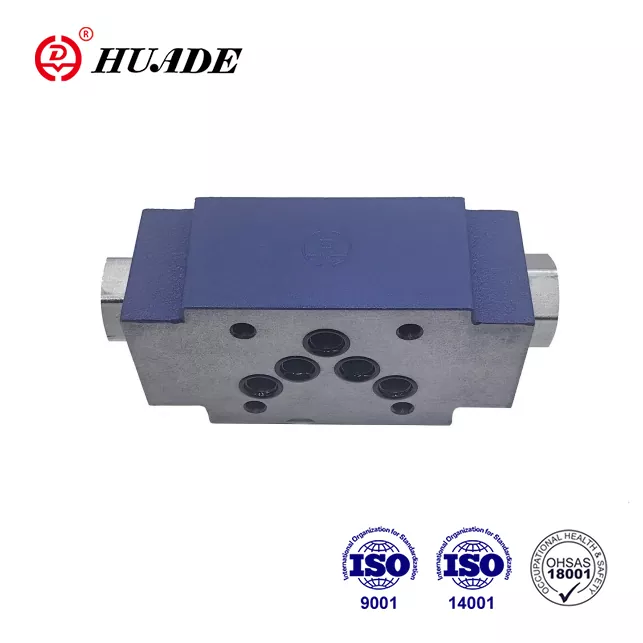

Huade компаниясы Rexroth компаниясымен 1979 жылдан бері ынтымақтасудағы жеті жылдық тәжірибесінің арқасында Rexroth компаниясының озық технологиясын біріктірді. Huade компаниясының Z2S 10 тексеру клапаны Rexroth компаниясының сол сериясына қолжетімді балама болып табылады. Huade ISO9001, ISO14001 және OH SAS18001 халықаралық стандартынан өтті. Әрбір тексеру клапаны Z2S 10 жоғары өнімділікті қамтамасыз ету үшін зауыттан шықпас бұрын қатаң сынақтан өтеді. Huade® гидравликалық клапандары инженерлік және құрылыс машиналарында, металлургияда, станоктарда, қоршаған ортаны қорғауда, кеме жасауда, аэроғарыш, теміржол транзитінде, мұнай және мұнай-химия, әскери өнеркәсіп және басқа салаларда кеңінен қолданылады. Бұл Қытайда танымал ұлттық бренд. Ол осы желідегі ұқсас өнімдерге қарағанда технология жағынан озық және берік.
|
Өлшем |
6 |
10 |
16 |
22 |
|
Максималды ағын (л/мин) |
60-қа дейін |
120 дейін |
300-ге дейін |
450-ге дейін |
|
Максималды жұмыс қысымы (МПа) |
31,5 дейін |
|||
|
Жарылу қысымы (МПа) |
Сипаттама қисықтарды қараңыз |
|||
|
Бағыттар |
Таңбаларды қараңыз |
|||
|
Аудан қатынасы |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Қысымды сұйықтық |
Минералды майлар (NBR тығыздағыштары үшін) немесе фосфатты эфирлері (FPM тығыздағыштары үшін) |
|||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
|||
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
|||
|
Салмағы (Кг) |
шамамен 0,8 |
шамамен 3 |
шамамен 6,5 |
шамамен 12 |
Ерекше өзгешеліктері:
▶ Тік жинақтау жинақтарында қолдануға арналған
▶ Бір немесе екі қызмет көрсету портын саңылаусыз жабу үшін
▶ Din 24 340 пішіні A, ISO4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
Бұл пилоттық басқарылатын тексеру клапаны Z2S тік жинақтау орнату үшін пайдаланылады. Ол қажет болған жағдайда бір немесе екі жұмыс істейтін мұнай порттарын ағып кетпей тығыздай алады.
Z2S 10 типті тексеру клапандары сэндвич пластинасының дизайны болып табылады. Олар бір немесе екі қызмет көрсету порттарын, тіпті ұзақ уақыт бойы ағып кетпес жабу үшін қолданылады. Еркін ағын A1-ден A2-ге немесе В1-ден В2-ге дейін жүреді. A1 B1 ішіндегі ағын қарсы бағытта бөгелді. Сұйықтық A1-ден A2-ге ағып жатқанда, катушка (1) қысымға ұшырайды және оңға қарай итеріледі, осылайша шар қалқымалы клапан (2) ашылады, содан кейін қалқанды (3) ашады. Клапанның дұрыс жабылуын қамтамасыз ету үшін бағыттаушы клапанның A2 B2 қызмет көрсету порттары резервуарға бейтарап күйде қосылуы керек.
Z2S символы
Z2S 10 кесіндісі
Z2S схемасының типтік мысалы
