Гидравликалық жүйелермен жұмыс жасағанда, сұйықтық ағынын бақылау қауіпсіздігі және тиімділік үшін қажет. RVP-20 клапаны - бұл сұйықтықты бір бағытта ағып кетуге мүмкіндік беретін тақтайшалы гидравликалық компонент болып табылады. Бұл нұсқаулық RVP-20-ны гидравликалық қосымшалар үшін және оның нақты жағдайларда қалай жұмыс істейтінін түсіндіреді.
RVP-20-ны тексеру клапаны қандай?

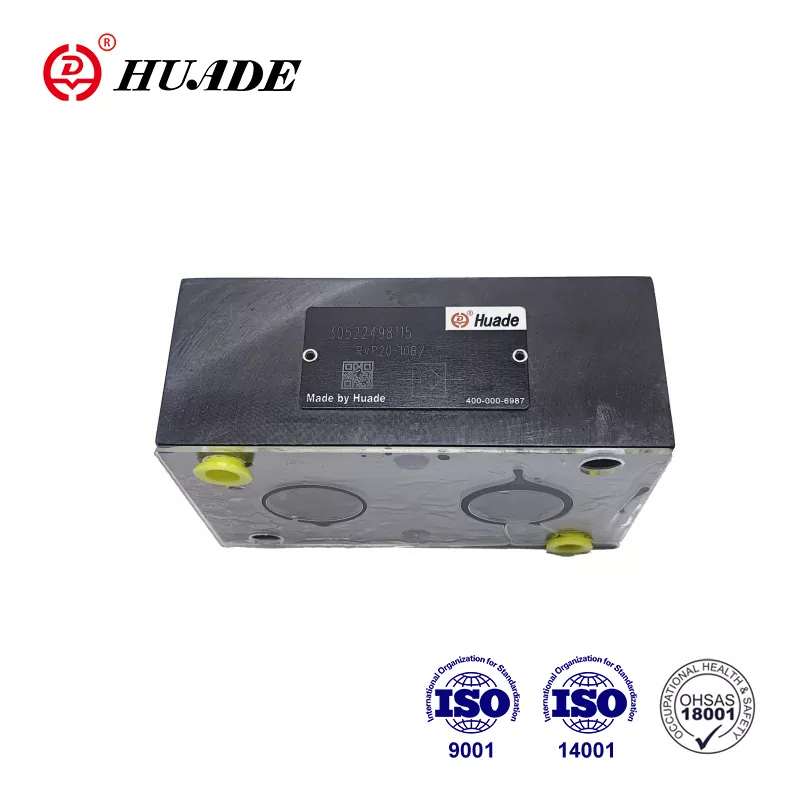

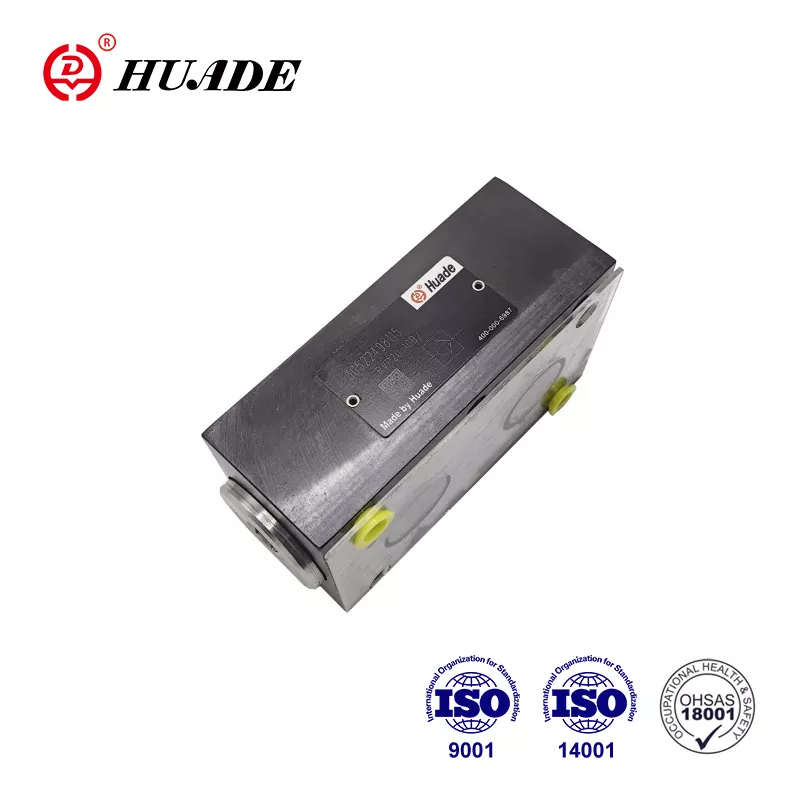

RVP-20 клапаны - HyDac, гидакпен жасалған көктемгі жүктелген клапан, гидравликалық ерітінділерге мамандандырылған неміс компаниясы шығарады. Бұл клапан сұйықтық артқа ағып кетуге тырысқанда ағып кетпейтін тығыздағышты тудыратын конустық тәрізді поппеттік дизайнын қолданады. Оның атындағы «20» оның орташа ағындары үшін өлшемді, ал 1 дюймдік құбырларға тең, -16 сериялы қосылыстарға тең.
Клапан В порттан аралық ағынды толығымен блоктау кезінде бор-портты алуға мүмкіндік береді. Сұйықтық қысымы көктемгі күшке ие болған кезде (әдетте 0,5 бар), конус кері қозғалады және сұйықтықты өткізуге мүмкіндік береді. Қысым төмендейтін немесе қалпына келгенде, серіппелі көктемде конусты тез артқа итереді, кез-келген артта қалуды тоқтатады. Бұл қарапайым механикалық әсер электр қуаты немесе сыртқы бақылаусыз болады.
RVP-20-ны тексеру клапанының салмағы шамамен 3,3 кг құрайды және тікелей клапан блоктарына сәйкес келетін ықшам тақтайшаны орнату дизайнымен ерекшеленеді. Бұл орнату стилі кірістірілген клапандармен салыстырғанда кеңістікті үнемдейді және кешенді гидравликалық тізбектерде көбірек түзетіледі.
Техникалық сипаттамалар және орындау
RVP-20 клапанын тексеру клапаны 350 барға дейін жұмыс қысымын (5000 PSI) өңдейді және минутына 350 литрге дейін созылады (150 ГНМ). Бұл техникалық сипаттамалар оны құрылыс техникасы мен өндірістік техникаларда табылған орташа гидравликалық жүйелер үшін қолайлы етеді. Клапанның температуралық диапазоны бойынша -20 ° C-тан + 80 ° C-қа дейін, ең көп жұмыс ортасын қамтиды.
RVP-20 стандартты клапанының крекинг қысымы - 0,5 бар, деген мағынасы сұйықтық тек валванды алға жылжыту үшін аз ғана қысым қажет. Қолданбалар ашылуға көбірек қарсылық қажет болған кезде, 1 жол немесе одан жоғары крекингтік қысымдар бар жеке нұсқалар қол жетімді. Клапанның қысымының төмендеуі ағымдық мөлшерлеме бойынша, минутына 200 литрден тұрады, қысымның жоғалуының шамамен 2 барын күту, ал минутына 350 литрлік ағындар, қысым төмендеуі 4-тен 8-ге дейін.
Клапанның денесі мырыш жабыны бар фосфатталған болаттан тұрады, ал конус пен орындық қатып қалған және жердегі болаттан берілетін болаттан тұрады. FKM пломбалары химиялық тұрақтылықты қамтамасыз етеді және тұтқырлығы 2,8-ден 800 мм / с болатын минералды майлы сұйықтармен жұмыс жасаңыз. Дизайн DIN ISO 1219 стандарттарына сүйенеді және DIN 51524 техникалық сипаттамаларына сәйкес келетін минералды майлармен тексеріледі.
RVP-20 тексеру клапаны қалай жұмыс істейді
RVP-20 клапанының жұмысын түсіну оның гидравликалық жүйелерде тиімді екенін түсіндіруге көмектеседі. Клапанның құрамында дәлдікпен өңделген отырғышқа қарсы отыратын серіппелі конус бар. Жабық позицияда көктем бұл конусты орынға мықтап ұстайды, металлға дейін металлға мықтап ұстайды, бұл кез-келген сұйықтықтың артқа өтуіне жол бермейді.
Сұйықтық В портынан жеткілікті қысыммен кірген кезде, ол конустық бетіне итереді. Қысым көктемгі күштен асып кетсе, конус артқа қарай жылжытады, сұйықтықтың жолын ашыңыз. Осы ашық күйде RVP-20 клапанын тексеру клапаны салыстырмалы түрде төмен қарсылық тудырады, бұл жүйе арқылы сұйықтықты тиімді қозғалауға мүмкіндік береді.
Егер қысым теңдесетін немесе қалпына келсе, серіппелі серіптей конусты дереу жабық күйіне итереді. Бұл жылдам жабу кері ағынға жол бермейді және жоғары ағынды компоненттерді қысымдату немесе кері бұрудан қорғайды. Конус дизайны жабылу механизмін түзетуді немесе техникалық қызмет көрсетуді қажет етпей, әр уақытта клапан орындарын дұрыс қамтамасыз етеді.
Орнату өлшемдері және монтаждау
RVP-20 CHAN CHAN CLOW SAE, BSPP және NPTF порт теңшелімдеріне сәйкес келетін стандартталған тақтайшаны орнатады. Орнатқыш беттің ені 76,5 мм, ені 76,5 мм, алқабымен 60 мм қашықтықта орналасқан. Клапанның жалпы ұзындығы - 133 мм, оның негізгі биіктігі 127 мм. Бұл ықшам өлшемдер rvp-20 клапанын гидравликалық жіптердегі тығыз бос орындарға бекітуге мүмкіндік береді.
Орнату M10 болттарды 20-30 нм-ге дейін талап етеді. Тығыздауды қамтамасыз ету үшін монтаж беті 0,8 мкм немесе тегіс болуы керек. Клапанды кез-келген бағытта кез-келген бағдарға, гидравликалық тізбектер құру кезінде дизайнерлердің икемділігіне әсер етпей орнатуға болады. Порт ағындары тереңдігі 16 мм, ал фланецтің қалыңдығы 19 мм құрайды.
RVP-20 құсбелгісін орнатқан кезде, ағын бағыты клапан корпусындағы көрсеткі белгісіне сәйкес келетіндігін тексеріңіз. В порты Қысым көзіне қосылуы керек, ал порт порты қорғалған тізбекке қосылады. Дұрыс болтты (10.9 немесе одан жоғары) қолдану (10.9 немесе одан жоғары) діріл мен қысым велосипедіндегі бекіткіштің алдын алады.
RVP-20 клапанын алуға арналған жалпы қолданбалар
Мобильді техника RVP-20 клапанының негізгі қолданылу аймағын білдіреді. Экскаваторлар бұл клапандарды гидравликалық сорғы розеткаларында пайдаланады, ол артқы қысым сақтау және бум қозғалысы кенеттен тоқтаған кезде қысымның алдын алу үшін. Шығыршықтар мен ықшамдар клапанның гидравликалық тізбектерді оқшаулау қабілетінен, жабдықты пайдалану кезінде қауіпсіздікті жақсартуға мүмкіндік береді.
Өнеркәсіптік автоматтандыру жүйелері цилиндрді құлыптау және қысыммен қамтамасыз ету үшін RVP-20 клапанына сүйенеді. Инъекциялық қалыптау машиналары осы клапандарды тұрақты инъекциялық қысымды қамтамасыз ету үшін пайдаланады, бұл ақаулар мен үзілістерді өріс есептеріне сәйкес 20-30% -ға азайтады. Құрастыру желісі гидравликалық жүйелер тізбектер депрессияға ұшыраған кезде күтпеген қозғалыстың алдын алу үшін клапандарды пайдаланады.
Теңіз және оффшорлық қосымшалар RVP-20-ның коррозияға төзімді материалдар мен сенімді тығыздағыштарын алу үшін пайдаланады. Кемелер мен мұнай платформаларындағы клапандармен жабдықтаулар осы тексеру клапандарын бағыттау үшін пайдаланады. Жоғары қысымды майлау жүйелері және гидравликалық қысқыштық құрылғылар сонымен қатар жүйелік тұтастық үшін кері ағып кетудің алдын-алу өте маңызды болған RVP-20 құрылғыларын қамтиды.
Клапан төмен орташа жиіліктік қосымшаларда жақсы жұмыс істейді. Тұрақты жоғары жиілікті жұмысы бар жүйелер үшін бірнеше рет ашылу және жабу конустар мен орындық беттерде тозуды тездетуі мүмкін. Мұндай жағдайларда балама клапанның дизайнын ескере отырып немесе жиі күтілетін уақыт аралығы маңызды болып табылады.
Техникалық қызмет көрсету және қызмет көрсету
RVP-20 клапанын тексеру клапаны қалыпты жұмыс жағдайында минималды техникалық қызмет көрсетуді қажет етеді. Hydac осы уақытқа созылмалы түрде (MTTF_D) ең жақсы жағдайларда (MTTF_D) ең жақсы жағдайларда, алдағы уақытта нақты қызмет мерзімі сұйық тазалық пен жұмыс ортасына байланысты. Әрбір 1000 жұмыс уақытын жыл сайынғы тексерулер немесе тексерулер сәтсіздіктер алдында тозуды анықтауға көмектеседі.
Техникалық қызмет көрсетудің негізгі тапсырмаларына зақымдану немесе нашарлау үшін тығыздағыштарды тексеру және клапанның қысымын бақылау. Егер қысым төмендейтін болса, бастапқы өлшеулерден 10% -дан астам өссе, ішкі тозу немесе ластану әсер етуі мүмкін. Мерзімді ауыстыру жинақтары (555094 бөлігі) мерзімді қызметке қол жетімді.
RVP-20 клапанына қызмет көрсету кезінде гидравликалық тізбекті толығымен оқшаулап, клапанды шығарар алдында барлық қысымды босатыңыз. Қайта құралғаннан кейін, пломбалардың тұтастығын тексеру үшін жұмыс қысымынан 1,5 есе, ағып кету сынағын өткізіңіз. Сұйықтық сүзгілеу (20 мкм немесе ұсақтау) (20 мкм немесе ұсақ) абразивті бөлшектердің зақымдалған беттерін болдырмау арқылы клапандар өмірін едәуір ұзартады.
Гидравликалық сұйықтықты таза ұстау және тұтқырлығы бар диапазонда RVP-20 клапанының көпшілігінде жиі кездесетін мәселелердің алдын алады. Ластану гидравликалық компоненттердің 80% -ын тудырады, сондықтан сапалы сүзгілеу және сұйықтықтың тұрақты талдауы кеңейтілген құрамдас бөліктерден және төмендеу уақытымен аяқталады.
Салыстыру үшін RVP-20 клапанын ұқсас модельдерге дейін
Hydac RV / RV / RVP сериялары ішінде RVP-20 клапандары кіші және үлкен модельдер арасында орналасқан. RVP-16 тұтқалары минутына 200 литрге дейін ағып, салмағы 2,1 кг, бұл оны жөндеуге жарамды қолдануға жарамды етеді. RVP-25 қуаттылықты минутына 550 литрге дейін арттырады, бірақ салмағы 5,8 кг, ал ауыр өнеркәсіптік жүйелерге қолайлы. Барлық үш модель бірдей 350 жолақ, максималды қысым рейтингісін және температура диапазонымен бөліседі.
Басқа өндірушілер ұқсас сипаттамалары бар бәсекелес өнімдерді ұсынады. Bosch Rexrotht компаниясының S 20 сериясы 315 барға дейінгі қысым рейтингі мен электр қозғалтқышының біріктірілген опцияларын ұсынады, бұл 315 барға дейін, минутына 450 литрге дейін. Паркер Ханнифиннің ПВ сериялары аэроғарыштық қосымшалар үшін жеңіл композициялық материалдарды, 350 бар, 350 бар, минутына 300 литр.
Danfoss CSV сериялы клапандар, ауылшаруашылық техникаларына арналған коррозияға қарсы тұрақтылық пен жоғары қысым рейтингі (420 бар). Hawe Hydraulik BC Series неміс техникасын өндірушілерге арналған ультра шағын дизайн ұсынады, 350 бар, 350 бар, минутына 320 литр. RVP-20 клапаны өзінің дәлелденген сенімділігі, ағып кетусіз дизайны және қолданыстағы HyDAC жүйелеріне интеграциялаудың жеңілдігі арқылы бәсекеге қабілетті болып қала береді.
Сатып алу және қол жетімділік
RVP-20 Check клапанын HyDac-тен 705937 стандартты нөмірді тасымалдайды. Уәкілетті дистрибьюторлар арқылы сатып алу шынайы бөлімдер мен техникалық қолдауды қамтамасыз етеді. Ірі дистрибьюторларға валинонлайн және лидерлин және лидер гидравликасы, клапан және тиісті пломбалар жинақтары бар. Қорғасын уақыты аймақ бойынша әр түрлі, бірақ әдетте стандартты конфигурациялар үшін 2-4 апта ішінде бірден қол жетімді болады.
Әр түрлі крекингтік қысымдармен немесе арнайы пломбалармен RVP-20 клапанының жеке нұсқалары, әдетте, 6-8 апта. Өзгертпелі сипаттамаларға тапсырыс берген кезде, жұмыс қысымын, ағынның жылдамдығын, сұйықтық түріне және температуралық диапазонын қоса, жүйелік талаптарды толық қамтамасыз етіңіз. Бұл ақпарат Hydac инженерлеріне оңтайлы конфигурацияны ұсынады.
Пайдаланылған немесе жаңартылған RVP-20 қондырғылары EBay сияқты екінші нарықтарда пайда болады, көбінесе төмен бағамен. Алайда, қолданылған гидравликалық компоненттерді сатып алу тәуекелдерді, оның ішінде белгісіз қызмет тарихы мен ықтимал ішкі тозуды жүзеге асырады. Егер шығындар шектеулер пайдаланылса, пайдаланылған клапандарды қарастыруды, тек сатылған беделді сатушылардан сатып алуды және қысымды тексеру құжаттарын сұраңыз.
RVP-20 интеграциялау клапанының ең жақсы тәжірибелері
RVP-20 клапанының сәтті интеграциясы жүйелік дизайннан басталады. Клапанның тізбегінде шамадан тыс қарсылық тудырмайтынына көз жеткізу үшін нақты ағындар мен қысым тамшыларын есептеңіз. Клапанның шығыны максималды сыйымдылықтың 80% -дан астамын, қысымның арқауы мен температуралық өзгерістерді қамтамасыз ететін ең жақсы жұмыс істейді.
Ауа кетуі мүмкін жүйелерде ауаны немесе желдеткіш сүзгіні орнатыңыз. Ұятын ауа тексеру клапанын RVP-20 клапанының дұрыс жабылуына жол бермейді және кавитацияны уақыт өте келе кавитацияға әкелуі мүмкін. Қуат көпіршіктері көтеріліп, қашып кету үшін клапанды орналастыру өнімділігі мен ұзақ өмір сүруді жақсартады.
Параллельді тізбектерде RVP-20 қондырғыларын бірнеше тексеру клапанын пайдалану кезінде теңгерімді ағынның таралуын қамтамасыз етіңіз. Клапандар арасындағы крекинг қысымының шамалы өзгеруі параллель орналасудың тиімділігін төмендете алады. Сәйкес жиындарды бірдей өндірістік пакеттен сыни қосымшалардан пайдалануды қарастырыңыз.
Жүйені бастапқы іске қосу және іске қосу кезінде RVP-20 тексеру клапанын бақылау. Орнату мәселелерін немесе үйлесімсіз жұмыс жағдайларын көрсетуі мүмкін, ерекше шу, шамадан тыс қызу немесе күтпеген қысым көрсеткіштерін қараңыз. Мәселелерді ерте анықтау клапанның және басқа жүйелік компоненттердің зақымдануын болдырмайды.
Шектеулер мен пікірлерді түсіну
Егер көптеген қосымшаларда RVP-20 Excels тексеру клапанын алу мүмкін емес, олардың шектеулерін мойындай отырып, дұрыс қолданылуға жол бермейді. Клапан жоғары жиілікті велосипедпен арналмаған, онда конус минутына бірнеше рет ашылады және жабылады. Мұндай операция тозуды тездетеді және мерзімінен бұрын бұзылуы мүмкін. Жоғары жиілікті қосымшалар үшін ұшқыштарды тексеру клапандарын немесе динамикалық қызметке арналған картридж клапандарын қарастырыңыз.
Көктемгі жүктелген дизайн дегеніміз - RVP-20 клапанын алу клапанын әрқашан алға қарай қысым жасау кезінде біршама төмендетеді. Минималды кедергісі өте маңызды, бұл сипаттама сорғының мөлшеріне және жүйенің тиімділігіне есептеулер болуы керек. Максималды ағын кезінде қысымның төмендеуі жылу мен ысырапқа айналатын 8 барға жетуі мүмкін.
Кері ағындар клапанның дұрыс жұмыс істемеуі, бірақ ластану немесе тозған кезде ағып кетпейді. Қауіпсіздік үшін абсолютті нөлден ағуды қажет ететін жүйелер артық клапандар немесе балама герметикалық технологиялар қажет болуы мүмкін. Тұрақты тестілеу кері тығыздату клапанның қызмет ету мерзімінде күшіне енетінін тексереді.
RVP-20 клапанын тексеру клапаны жұмыс кезінде кері байланыссыз немесе реттеусіз таза механикалық жұмысты қамтамасыз етеді. Айнымалы крекинг қысымын немесе қашықтан басқару құралын қажет ететін қосымшалар әр түрлі клапан түрлері қажет. Осы негізгі сипаттамаларды түсіну клапанды тиісті қосымшаларға сәйкестендіруге көмектеседі.
Қорытынды
RVP-20 клапанын тексеру клапаны 350-ге дейін бар, 350-ге дейін бар, ағым минутына 350 литрге дейін гидравликалық жүйелерге кедергі келтіретін сенімді шешім ретінде қызмет етеді. Оның көктемгі жүктелген коньязиялық дизайны төменге қарай төмен қысымның төмендеуі кезінде ағып кетпейтін кері тығыздауды тудырады. Шағын табаққа орнату форматы клапан блоктарында және жіптерде орнатуды жеңілдетеді.
Бұл клапан қауіпсіздік техникасы, өндірістік автоматика, өндірістік автоматика және теңіз гидравликтерінде кеңінен қолданылуы керек, онда қауіпсіздікті бақылау қауіпсіздігі мен тиімділігі. Тиісті қондырғы, сұйық тазалық және мерзімді тексерулермен, RVP-20-клапанын тексеру клапандары көптеген жылдық қиындықсыз қызмет көрсетеді. Оның стандартталған дизайны мен кең қол жетімділігі оны жаңа жүйелер мен ауыстыруға арналған бағдарламалар үшін практикалық таңдау жасайды.
Гидравликалық қосымшаларға чек клапанын таңдаған кезде, кері ағындардың алдын алуды қажет ететін орташа схема үшін RVP-20 тексеру клапанын қарастырыңыз. Клапанның техникалық сипаттамаларын жүйелік талаптарға сәйкестендіріңіз, орнату нұсқауларын орындаңыз және оңтайлы өнімділік пен ұзақ өмір сүру үшін сұйықтықтың тиісті жағдайын сақтаңыз.
