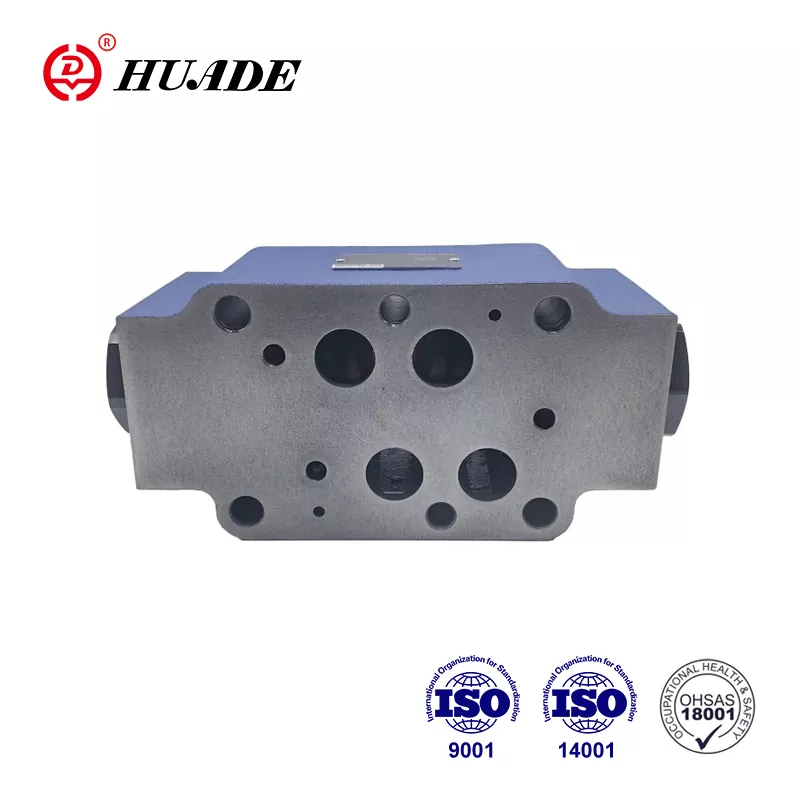

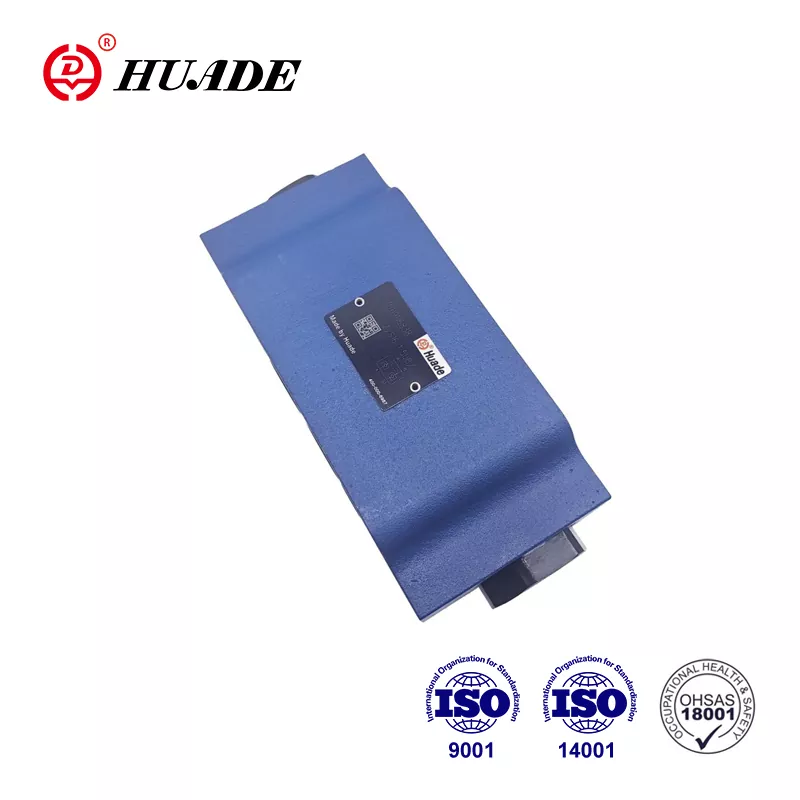

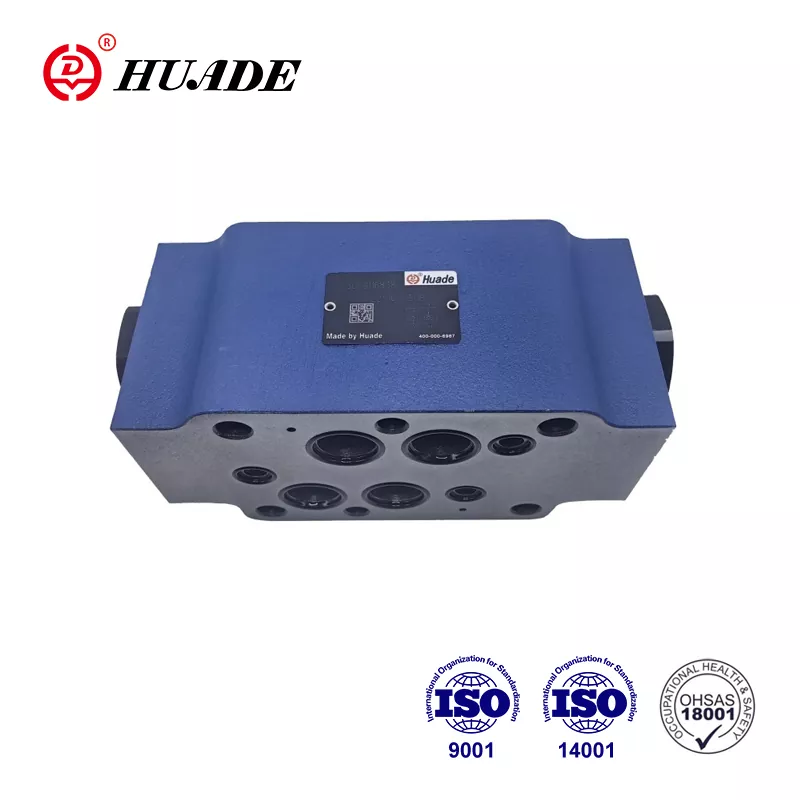

Қытайдағы гидравликалық беріліс пен басқару технологиясының жетекші өндірушісі ретінде Huade Rexroth компаниясымен екі ұзақ мерзімді ынтымақтастық тәжірибесіне ие. Huade® Z2S 22 тексеру клапандары сапасы жақсы және бағасы төмен танымал өнімдермен бәсекеге қабілетті. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® тексеру клапандары осы желідегі ұқсас өнімдерге қарағанда технологияда жетілдірілген және берік. Бұл Қытайда танымал ұлттық бренд. Huade гидравликалық клапандары жоғары өнімділікке байланысты әскери өнеркәсіпте және басқа салаларда кеңінен қолданылады.
|
Өлшем |
6 |
10 |
16 |
22 |
|
Максималды ағын (л/мин) |
60-қа дейін |
120 дейін |
300-ге дейін |
450-ге дейін |
|
Максималды жұмыс қысымы (МПа) |
31,5 дейін |
|||
|
Жарылу қысымы (МПа) |
Сипаттама қисықтарды қараңыз |
|||
|
Бағыттар |
Таңбаларды қараңыз |
|||
|
Аудан қатынасы |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Қысымды сұйықтық |
Минералды майлар (NBR тығыздағыштары үшін) немесе фосфатты эфирлері (FPM тығыздағыштары үшін) |
|||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
|||
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
|||
|
Салмағы (Кг) |
шамамен 0,8 |
шамамен 3 |
шамамен 6,5 |
шамамен 12 |
Ерекше өзгешеліктері:
▶ Тік жинақтау жинақтарында пайдалануға арналған
▶ Бір немесе екі қызмет көрсету портын саңылаусыз жабу үшін
▶ Din 24 340 пішіні A, ISO4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
Тексеру клапаны Z2S 22 тік қабаттасуды орнату үшін қолданылады. Ол қажет болған жағдайда бір немесе екі жұмыс істейтін мұнай порттарын ағып кетпей тығыздай алады.
Z2S 22 гидравликалық ұшқышпен басқарылатын тексеру клапандары сэндвич пластинасының дизайны бар жаңа сериялар болып табылады. Олар бір немесе екі қызмет көрсету порттарын, тіпті ұзақ уақыт бойы ағып кетпес жабу үшін қолданылады. Еркін ағын A1-ден A2-ге немесе В1-ден В2-ге дейін жүреді. A1 B1 ішіндегі ағын қарсы бағытта бөгелді. Сұйықтық A1-ден A2-ге ағып жатқанда, катушка қысымға ұшырайды және оңға қарай итеріледі, осылайша шар қалқымалы клапан ашылады ол содан кейін қалқанды ашады. Клапанның дұрыс жабылуын қамтамасыз ету үшін бағыттаушы клапанның A2 B2 қызмет көрсету порттары бейтарап күйде резервуарға қосылуы керек.
Z2S символы
Z2S схемасының типтік мысалы
