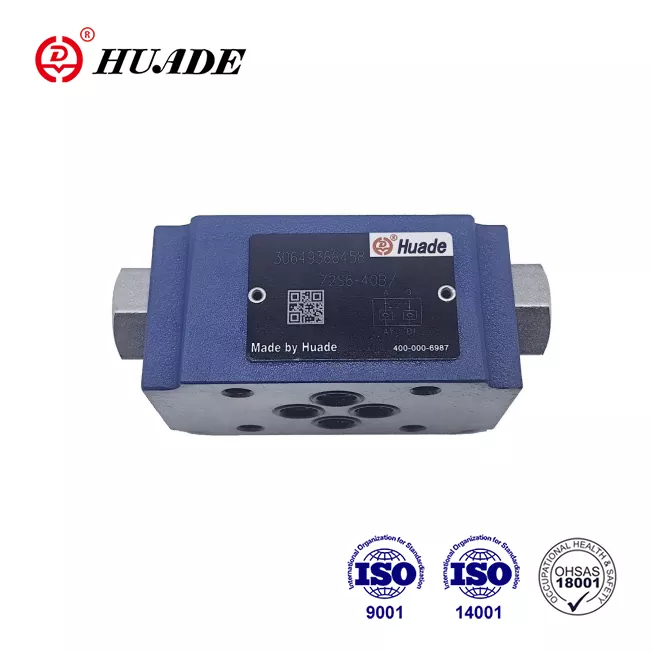

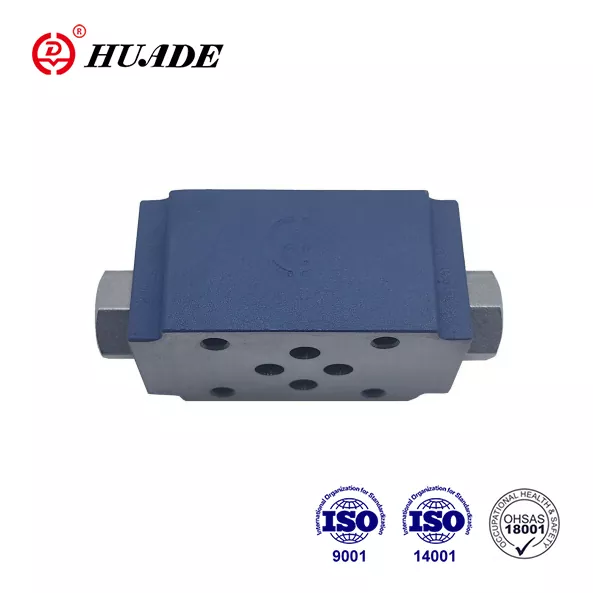

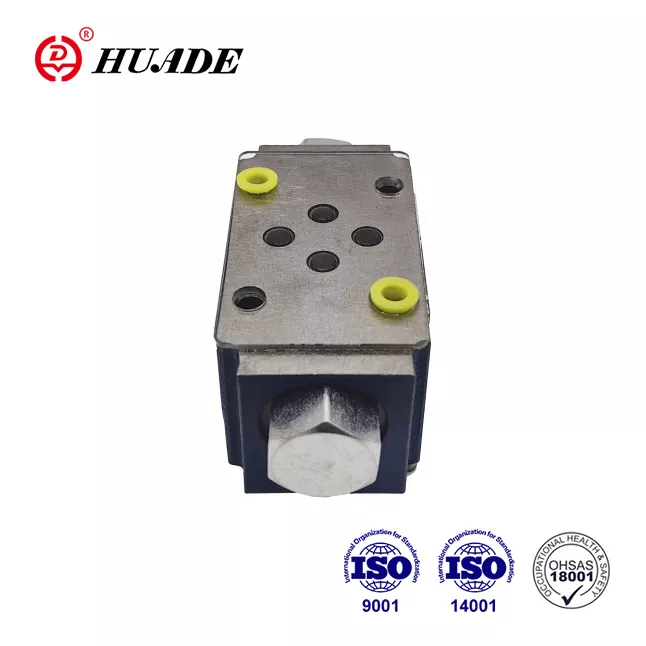

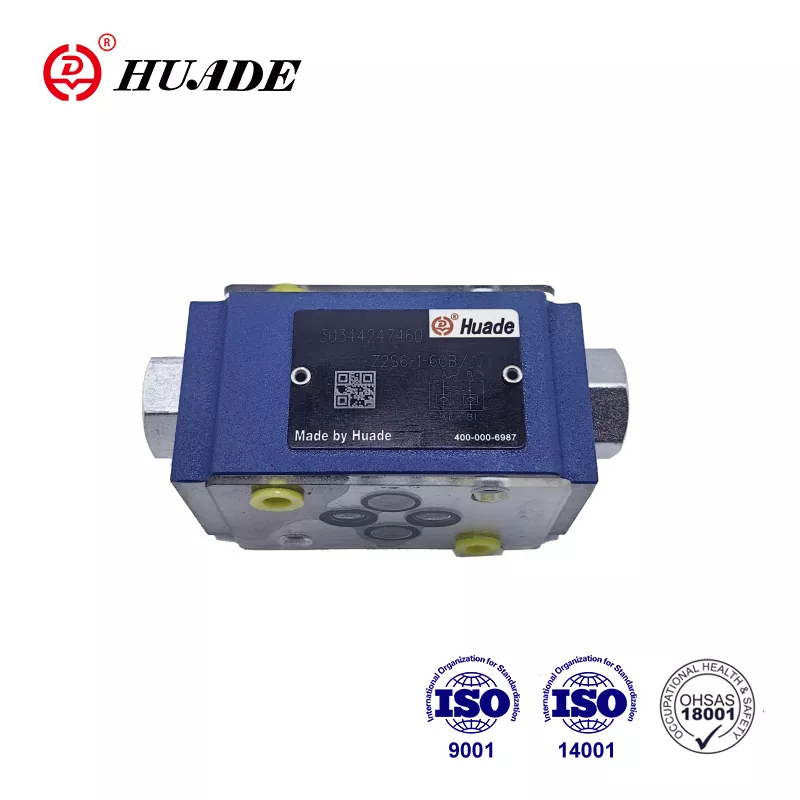

1979 жылдан бері Рексротпен ынтымақтасудағы жеті жылдық тәжірибесінің арқасында Хуаде Рексроттың озық технологиясын біріктірді. Huade® Z2S 6 тексеру клапаны Rexroth ұсынған серияларды толығымен алмастыра алады. Оның бағасы жақсырақ. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Huade® гидравликалық клапандары сенімді өнімділікке байланысты әскери өнеркәсіпте қолданылады. Ол осы желідегі ұқсас өнімдерге қарағанда технология жағынан озық және берік. Бұл Қытайда танымал ұлттық бренд.
|
Өлшем |
6 |
10 |
16 |
22 |
|
Максималды ағын (л/мин) |
to 60 |
120 дейін |
300-ге дейін |
450-ге дейін |
|
Максималды жұмыс қысымы (МПа) |
31,5 дейін |
|||
|
Жарылу қысымы (МПа) |
Сипаттама қисықтарды қараңыз |
|||
|
Бағыттар |
Таңбаларды қараңыз |
|||
|
Аудан қатынасы |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Қысымды сұйықтық |
Минералды майлар (NBR тығыздағыштары үшін) немесе фосфатты эфирлері (FPM тығыздағыштары үшін) |
|||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
|||
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
|||
|
Салмағы (Кг) |
шамамен 0,8 |
шамамен 3 |
шамамен 6,5 |
шамамен 12 |
Ерекше өзгешеліктері:
▶ Тік жинақтау жинақтарында пайдалануға арналған
▶ Бір немесе екі қызмет көрсету портын саңылаусыз жабу үшін
▶ Din 24 340 пішіні A, ISO4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
Бұл тексеру клапаны Z2S тік қабаттасуды орнату үшін пайдаланылады. Ол қажет болған жағдайда бір немесе екі жұмыс істейтін мұнай порттарын ағып кетпей тығыздай алады.
Z2S типті гидравликалық ұшқышпен басқарылатын тексеру клапандары сэндвич пластинасының конструкциясы болып табылады. Олар бір немесе екі қызмет көрсету порттарын, тіпті ұзақ уақыт бойы ағып кетпес жабу үшін қолданылады. Еркін ағын A1-ден A2-ге немесе В1-ден В2-ге дейін жүреді. A1 B1 ішіндегі ағын қарсы бағытта бөгелді. Сұйықтық A1-ден A2-ге ағып жатқанда, катушка (1) қысымға ұшырайды және оңға қарай итеріледі, осылайша шар қалқымалы клапан (2) ашылады, содан кейін қалқанды (3) ашады. Клапанның дұрыс жабылуын қамтамасыз ету үшін бағыттаушы клапанның A2 B2 қызмет көрсету порттары резервуарға бейтарап күйде қосылуы керек.
Z2S символы
Z2S 6 кесіндісі
Z2S схемасының типтік мысалы
