Гидравликалық жүйелермен жұмыс жасағанда, дұрыс бағыттаушы клапанды таңдау Жабдықтың қойылымы мен сенімділігіндегі барлық айырмашылықты жасай алады. Рексрот 4-ші рекроут 4мәтіндімен басқару клапаны өзінің беделін өнеркәсіптік гидравликаның сенімді компоненті ретінде алды және оны ерекше ететін нәрсені түсіну сіздің өтінішіңіз үшін дұрыс таңдау жасауға көмектеседі.
Бағыттағыш клапан дегеніміз не?
4WE 6 Y моделінің ерекшелігіне дейін, бұл бағытты бақылау клапандарын не істейтінін түсінуге көмектеседі. Бұл клапандар гидравликалық сұйықтықтар ағатын гидравликалық жүйелердегі негізгі компоненттер болып табылады. Сұйықтықтың жолын өзгерту арқылы олар цилиндрдің қай бағытты жылжытатынын немесе қозғалтқыштың бір бағытын немесе басқасын өзгертеді ме? Оларды гидравликалық сұйықтықты бақылаушы ретінде деп ойлаңыз, оны қайда бару керек жерге бағыттаңыз.

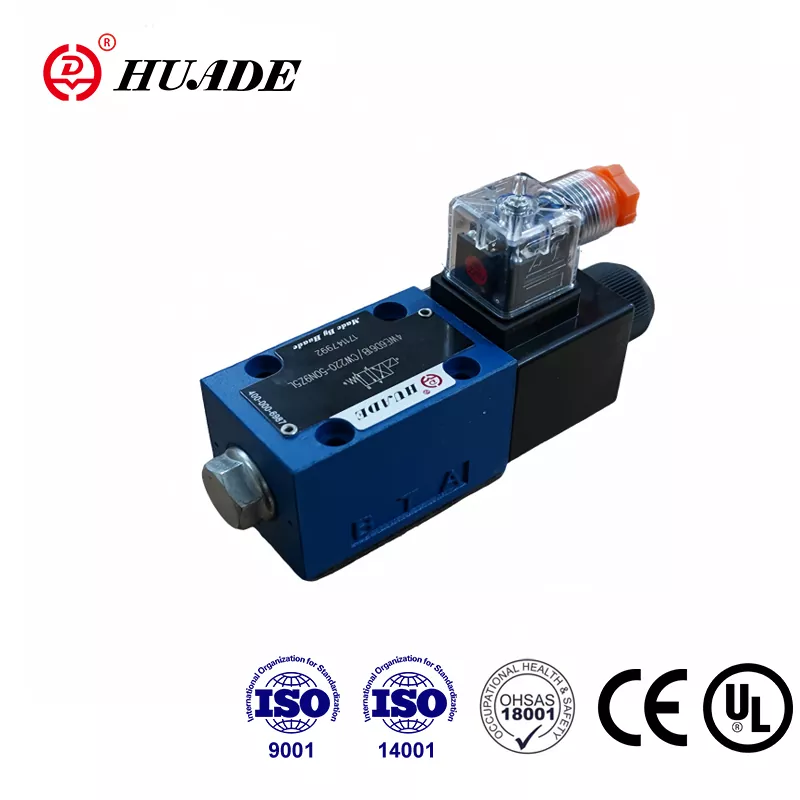

Рексрот 4we 6th 6th Бағыттағыш клапан соленоидпен басқарылатын клапандар санатына түседі, яғни клапанның позициясын ауыстыру үшін электр сигналдарын қолданады. Бұл электрлік бақылау уақытты нақты уақытқа дейін автоматтандырылған жүйелерге біріктіруді жеңілдетеді.
4жақының негіздері 6 y дизайн
4we 6 y NG 6 өлшемді стандартқа салынған, бұл өндірістік гидравликадағы ең көп таралған өлшемдердің бірі болып табылады. Бұл өлшем сонымен қатар әлемнің әртүрлі бөліктеріндегі Cetop 3 немесе ISO 4401-03 ретінде де белгілі. Бұл сіз үшін нені білдіретіні - клапан стандартты бекіту үлгілеріне сәйкес келеді, жолдан төмен түссе, оңай орнатылып, оңай орнатылады.
Клапан 4 жақты, 2 позициялы клапан ретінде жұмыс істейді. Қарапайым шарттарда гидравликалық желілерді қосуға арналған төрт порты бар және ол екі түрлі ағын конфигурациясы арасында ауыса алады. «Y» оның атауында клапанның ішіндегі нақты дизайнға қатысты, ол әр позицияда сұйықтықты нақты анықтайды.
4we 6th 6th басқару клапаны - бұл тікелей актерлік дизайн. Үлкенірек негізгі клапанды жылжыту үшін кішкене басқару сигналы қажет болатын пилоттық-пайдаланылған клапандардан айырмашылығы, бұл клапанның соленоиді сұйықтықтың ағынын басқарады. Бұл дизайн әдетте тезірек жауап беру уақытын ұсынады, дегенмен, бұл клапан өте жоғары деңгейлермен, орташа ағындармен жақсы жұмыс істейді.
Y-ҚАЛЫПТЫ Конфигурация қалай жұмыс істейді
Rexroth-тегі Y-орамалық конфигурациясы 4we 6 y Бағыттағышты басқару клапаны нақты ағынның үлгісін жасайды. Соленоидты қуатталмаған кезде, клапанның демалу орнында отырады. Бұл жағдайда сорғыдан қысым бір жұмыс портына қосылады, ал қалған жұмыс порты резервуарға ағып жатқан кезде бір жұмыс портына қосылады. Соленоидты қуаттаған кезде, шпоул осы қосылыстарды өзгерту үшін ауысады.
Бұл коммутациялық мінез-құлық 4WE 6 6 y, әсіресе пилоттық клапан ретінде пайдалы. Көптеген гидротехникалық жүйелерде, әсіресе үлкен негізгі клапандары бар, 4we 6 y 4we Bigger клапанын не істеу керектігін айтады. Ол пилоттық қысымды негізгі клапанның бір жағына немесе екіншісіне жібереді, бұл үлкен клапанның ауысуы және ауыр ағынның талаптарын шешеді.
Клапан көптеген конфигурацияларда құрама механизм деп аталатын нәрсені пайдаланады. Бұл сіз соленоидты және клапанның қосқыштарын қуаттағаннан кейін, ол қуатты кескеннен кейін де қалады. Ол қайтадан қуатты қуатқа қосылмайынша, ол қайта ауыспайды. Бұл мүмкіндік қуатты үнемдейді, өйткені соленоидты үздіксіз ұстаңыз.
Қысым және ағын мүмкіндіктері
Рексрот 4we 6we 6th Бағыттағышты басқару клапаны негізгі порттарда 350-ге дейін жұмыс істеп тұрған, ол шамамен 5000 PSI-ге аударады. Бұл нарықтағы көптеген экономика клапанынан едәуір жоғары. Танк порты стандартты нұсқаларда 160 жолақты өңдей алады, кейбір модельдер 210 барға бағаланады.
Ағын су сыйымдылығы үшін клапан минутына 80 литрге дейін немесе минутына 21 галлонға дейін басқара алады. Бұл оны орта кең ауқымды гидравликалық қосымшалар үшін қолайлы етеді. Егер сіздің жүйеңіз үлкен ағындарды өңдеуі керек болса, әдетте, сіз бұл клапанды тікелей барлық ағындарды тікелей өңдеудің орнына, пилоттық басқару ретінде пайдаланыңыз.
Айта кетейік, бұл рейтингтер нақты жағдайларда максималды мүмкіндіктерді білдіреді. Нақты әлемдік қосымшаларда қысымның төмендеуі және ағынмен жұмыс істеу сіздің гидравликалық сұйықтықтың тұтқырлығы және әр позициядағы клапан арқылы нақты ағындар сияқты факторларға байланысты.
Дымқыл істікшелі соленоидты технология
Рексроттың бірінің бірі 4WE 4WE 6 y Бағыттағышты басқару клапанын ажыратылған, оның дымқыл түйреуіш соленоидты дизайны. Бұл конфигурацияда Соленоидтың пюреы одан әрі қарай гидравликалық сұйықтықта тікелей отырады. Бұл әдеттен тыс болған кезде, ол іс жүзінде бірнеше артықшылықтар береді.
Гидравликалық сұйықтық салқындатқыш және соленоид үшін майлаушы ретінде әрекет етеді. Бұл соленоидқа ұзақ уақытқа созылады және миллиондаған циклдерден көбірек жұмыс істейді. Сұйықтық электромагниттік катушкамен шығарылған жылуды сіңіреді және оны алып жатыр, бұл катушканы зақымдауы немесе оның магниттік күштерін азайтуы мүмкін.
Ылғалды істікшелі дизайн сонымен қатар соленоидты гидравликалық жүйені төгіп тастамай немесе құрамында қысым бар компоненттерге бөлінбей алып, ауыстыруға болады. Сіз тіпті кейбір модельдерде 90 градусқа немесе толығымен айналдыра аласыз, сонымен қатар белгілі бір орнатуға қол жетімді ету үшін.
Алайда, бұл дизайн сіздің гидравликалық сұйықтығыңызға белгілі бір талаптар қойылады. Мұнай соленоидтың ішкі бөліктерімен үйлесімді болуы керек. Рекровроут арнайы мырыш негізіндегі қоспалармен гидравликалық майларды қолдануға қатысты, өйткені олар уақыт өте келе клапанның кішігірім ішкі өткелдерін бітіре алады.
Сұйықтық үйлесімділік және тазалық
Бағыттағышты басқарудың 4месі стандартты минералды гидравликалық майлармен, сонымен қатар отқа төзімді сұйықтықтардың бірнеше түрлерімен жұмыс істейді. Стандартты тығыздағыштар NBR-дан жасалады, ол минералды майларды өңдейді және температуралық диапазонда -30 ° C-тан + 80 ° C-қа дейін жұмыс істейді. Егер сізге әр түрлі сұйықтықтармен немесе жоғары температуралармен үйлесімділік қажет болса, FKM (фторлыкарбон) пломбалары опция ретінде қол жетімді.
Гидравликалық сұйықтықты таза ұстау рекрототың ұзақ мерзімді сенімділігі үшін 4WE 6 Y 6-дің басқару клапаны үшін өте маңызды. Клапан 4406 класының 20/18/15 немесе одан да жақсы сұйықтықты қажет етеді. Тәжірибелік тұрғыдан алғанда, бұл сізге тиімді сүзу керек дегенді білдіреді, әдетте, 10 мкм немесе ұсақталған сүзгілермен.
Ластанған сұйықтық - бағыттағыш клапандармен проблемалардың көп кездесетін себептерінің бірі. Сұйықтықтағы бөлшектер уақыт өте келе ішкі ағып кетуді арттыра отырып, шыңы мен ұңғыл беттерін тырнап алады. Олар сонымен қатар баяу немесе толық емес ауысуға әкелетін шыңды ұстануына әкелуі мүмкін. Дұрыс ұсталған сүзу жүйесі бұл мәселелердің алдын алады және клапанның қызмет ету мерзімін едәуір ұзартады.
Электрлік опциялар мен қосылыстар
Бағыттағышты басқарудың 4 жүзі әр түрлі қуат жүйелеріне сәйкес келетін түрлі кернеудің параметрлерімен келеді. Жалпы таңдауларға тәулік бойы, бұл көптеген өндірістік бақылау жүйелерінде, сонымен қатар 110 В немесе 230 В сияқты токтың кернеуі болып табылады. Клапанның қуат тұтынуы әдетте 30 ватт құрайды.
Клапанға тапсырыс берген кезде, модель нөмірі сізге қандай кернеуге болатынын айтады. Мысалы, «G24» модельді тағайындау кезінде тәулік бойы, ал «W230» дегенді білдіреді, ал «W230» кезінде 230В айнымалы ток. Электр қосылымы әдетте SEN EN 175301-803 стандарттарына сәйкес келетін стандартты 3 істікшелі қосқыш ретінде келеді, бірақ басқа қосқыш түрлері бар.
Клапанның кейбір нұсқаларында, әдетте, модельдік кодта «N9» ретінде тағайындалған қолмен ауыстырылған мүмкіндікті қамтиды. Бұл электр қуаты қол жетімді болмаған кезде қақпақты жылжыту үшін, ол қондырғы немесе ақаулықтарды жою кезінде пайдалы болуы мүмкін. Алайда, бұл нұсқаулық шектеулеріне ие және тек танк қысымы 50 жолдан төмен болған кезде ғана қолданылуы керек.
Орнатуға қойылатын талаптар
Рексротты орнату 4we 6th 6. y Бағдарлауды басқару клапаны дұрыс, бірақ егжей-тегжейге назар аударуды талап етеді. Төрт бекітетін болтты пайдаланып, клапан стандартты NG 6 колледжге немесе қосындысына орнатады. Монтаж беті белгілі бір жазықтылық пен тегістік талаптарына сәйкес келуі керек, әдетте, герметизацияны қамтамасыз ету үшін әдетте 4-ші RZ 4-тен артық болмайды.
Кернеу сипаттамалары сіз ойлағаннан да көп. REXROTT Бекіткіш болттарды стандартты метрикалық болттар үшін 9 нм-ге бекітуді анықтайды. Егер сіз белгілі бір империялық мөлшерді болттарды қолдансаңыз, сипаттамасы әр түрлі жіп сипаттамаларын есепке алу үшін сәл өзгереді. Болттардың астында болттар сыртқы ағып кетуіне әкелуі мүмкін, ал одан артық қысқыш клапан корпусын бұрмалай алады және орамалды байланыстырады.
Клапанды орнатқан кезде барлық порттың қосылымдары таза және қоқыстардан босатылғанына көз жеткізіңіз. Орнату кезінде енгізілген кішкене бөлшектер кейінірек қиындықтар тудыруы мүмкін. Сондай-ақ, гидравликалық қысымды қолданар алдында электр қосылымдарын тексерудің жақсы тәжірибесі, клапанның оң жағын дұрыс және сымдар жоқ.
Өнімділік сипаттамалары
Рексрот 4we 6th 6th Broupal Close клапаны қуаттанған кезде 20-дан 70 миллисекундқа дейін жауап беру уақытын ұсынады және 10-нан 60 миллисекундқа дейін қуаттандыру кезінде. Бұл жағдайлар сұйықтықтың тұтқырлығы, жұмыс қысымы және ағын жағдайлары сияқты факторларға байланысты өзгеруі мүмкін.
Барлық шпул түріндегі клапандар сияқты, 4we 6 y, дизайн бойынша кейбір ішкі ағып кетеді. Шұңқырдың аз мөлшері ағынды блоктау керек болса да, шыңы. Бұл ағып кету қалыпты және қажетті майлау үшін қажет, бірақ бұл клапанның өлшемі қолайлы емес, егер сізге жүктемені ұзақ уақыт бойы қозғалыссыз ұстап тұру қажет емес.
Ішкі ағу қақпағы біртіндеп, қақпағы мен ұңғыма арасында қалыпты тозу болып табылады. Бұл клапанның жедел ауыстыруды қажет ететіндігін білдірмейді, бірақ ол бақылайтын нәрсе. Шамадан тыс ағу жүйенің тиімділігін төмендетуі мүмкін және ақыр соңында оңтайлы өнімділікті сақтау үшін клапандарды ауыстыруды қажет етуі мүмкін.
Жалпы қосымшалар
4we 6th 6-дің басқару клапаны өндірістік қосымшалардың кең спектрінде пайдаланылады. Станоктар көбінесе бұл клапандарды қысқыш құрылғылар немесе құрал ауыстырғыштары сияқты қосалқы функцияларды басқару үшін пайдаланады. Пластикалық инъекциялық қалыптау машиналары оларды әр түрлі басқару функциялары үшін пайдаланады. Тест стендтері мен мобильді жабдықтар да осы клапандарды қамтиды.
Бірегей ортақ қосымша - 4We 6 y 6 y-ді үлкен бағытталған клапандар үшін пилоттық клапан ретінде қолданады. Бұл рөлде ол үлкен гидравликалық жүйелерді электронды түрде басқаруға мүмкіндік беретін үлкен клапанды ауыстыратын пилоттық қысымды басқарады. Бұл пилоттық конфигурация үлкен клапандарды қолдану кезінде клапанның сенімділігі мен салыстырмалы түрде төмен құны, ал үлкенірек клапандарды пайдалану кезінде аз мөлшерде қажет.
Клапанның 350-ге дейін бар жолдармен сенімді жұмыс істеу қабілеті оны төменгі қысымды клапандар тиісті қауіпсіздік шеттерін қамтамасыз етпеуі мүмкін қолданбаларға сәйкес келеді. Бұл қысым мүмкіндігі сонымен қатар клапаны қысымға ие жүйелерде тиімді жұмыс жасай алатындығын немесе қысымның дәлдігі әрдайым сақталмайтынын білдіреді.
Техникалық қызмет көрсету
Rexroth 4we 6th 6. y Бағыттағышты басқару клапаны техникалық сипаттамалар шегінде жұмыс істеген кезде аздап техникалық қызмет көрсетуді қажет етеді. Техникалық қызмет көрсетудің ең маңызды міндеті - гидравликалық сұйықтықтың тиісті жағдайын сақтау. Бұл сұйықтықтың өндірушісінің ұсыныстарына және сүзгі жағдайына дәйекті бақылауды білдіреді.
Егер сіз әдеттегіден гөрі баяу жауап беретін немесе толығымен ауыспағанын байқасаңыз, ластану көбінесе кінәлі. Қажет болса, сүзгілерді тексеру және ауыстыру әдетте осы мәселелерді шешеді. Егер сұйықтықтың тазалығын қамтамасыз еткеннен кейін проблемалар шешілмесе, клапанның өзі тексеруді немесе ауыстыруды қажет етуі мүмкін.
Соленоидты катушканы жүйеден алып тастамай, жүйеден шығарып, төмендеу уақытын азайтады. Егер катушкадан сәтсіздікке ұшыраса, сіз бірнеше минуттан гөрі бірнеше минутта орнатыла аласыз. Бұл модульдік дизайн ылғалды түйіршіктердің конфигурациясының практикалық артықшылықтарының бірі болып табылады.
Құны және қол жетімділігі
Түпнұсқа рекроврот 4we 6we 6th 6 жүзді бақылау клапандары әдетте бірнеше жүз доллар тұрады, нақты бағалары нақты нұсқалар мен кернеу талаптарына сәйкес өзгереді. Бұл баға нүктесі клапанның сапалы құрылысының және өнімділіктің мүмкіндіктерін көрсетеді. Азиялық өндірушілердің қымбат баламалары бар болғанымен, рекоротқа көптеген инженерлер көптеген инженерлер маңызды қосымшалардың құндылығы үшін беделге ие болады.
Клапан рекерот таратушылар мен көптеген өнеркәсіптік үйлер арқылы кеңінен қол жетімді. Стандартты NG 6 өлшемдеріне сүйенсек, қажет болса, сіз басқа өндірушілерден функционалды ұқсас клапандарды таба аласыз, бірақ нақты өнімділік сипаттамалары әртүрлі болуы мүмкін.
Жоғары көлемді қосымшалар үшін рекровкаларды дистрибьюторлармен немесе өкілдерімен тікелей талқылау үшін кейде қымбат баға немесе қорғасын уақыт артуы мүмкін. Сондай-ақ, олар сіздің қажеттіліктеріңіз үшін дұрыс конфигурацияны таңдауға көмектеседі.
Баламаларды қашан қарастыру керек
Рексрот 4we 4we 6hial Control Class клапанының көптеген қосымшаларында Excels, ол әрқашан ең жақсы таңдау бола бермейді. Егер сіздің өтінішіңізде жүктеу үшін ішкі ағып кетуді қажет етпесе, популяция стиліндегі клапан немесе контрбанкционалды клапан жақсырақ қызмет етеді. Споулярлы клапандардағы судың ағуы оларды осы нөлдік ағып кетулерге жарамсыз етеді.
Жеңілдетілгеннен гөрі пропорционалды бақылауды қажет ететін қосымшалар үшін, рекровкалар 4WRPIR сериялары сияқты пропорционалды бағытты клапандарды ұсынады. Бұл клапандар ауыспалы ағынмен реттейді және көптеген күрделі басқару мүмкіндіктерін ұсынатын аралық позицияларды сақтай алады.
Егер сіздің ағыныңыздың қажеттілігі минутына 80 литрден асып кетсе, сізге үлкен клапан өлшемі немесе конфигурациясы қажет, онда 4we 6 y үлкен клапан үшін ұшқыш ретінде қызмет етеді. Клапанды оның номиналды ағынының арғысынан тыс пайдалану шамадан тыс қысымның төмендеуіне, жылу шығаруға және үдетілген тозуға әкелуі мүмкін.
Соңғы ойлар
Rexroth 4we 6th 6. y Бағыттағышты басқару клапаны клапанның қысымы мен ағындарында сенімді коммутацияны қажет ететін өндірістік гидравликалық жүйелер үшін берік таңдауды білдіреді. Оның дымқыл түйреуіштері дизайны керемет беріктікті қамтамасыз етеді, ал NG 6 стандарты гидравликалық жүйелерге оңай интеграцияны қамтамасыз етеді.
Осы клапанмен сәттілік дұрыс қолдануға және орнатуға келеді. Гидравликалық сұйықтықтың таза және үйлесімді және үйлесімді болуын, орнату моментінің техникалық сипаттамаларынан кейін және клапанның бағаланған жұмыс параметрлерінде болуы сізге сенімді қызмет көрсетуге мүмкіндік береді. Клапанның тікелей басқару элементі немесе пилоттық клапан ретінде жұмыс істеу мүмкіндігі жүйелік дизайндағы икемділікті қамтамасыз етеді.
Бағыттағыштың 4-беттегі бақылау клапаны жақсы және оның шектеулері сіздің шектеулеріңіздің қайсысы сіздің гидравликалық жүйеге дұрыс компонент екендігі туралы хабардар болуға көмектеседі. Дұрыс қолданған кезде, бұл сұйықтықты басқару күнінің талап етілетін тапсырмасын, күннен-күнде шешілетін сенімді жұмыс істейді.
