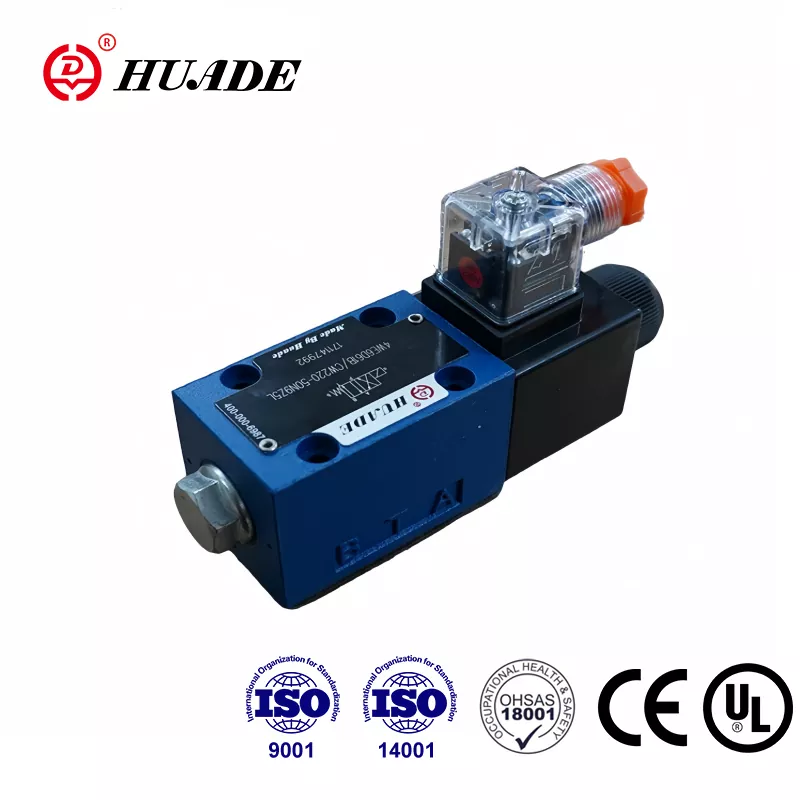

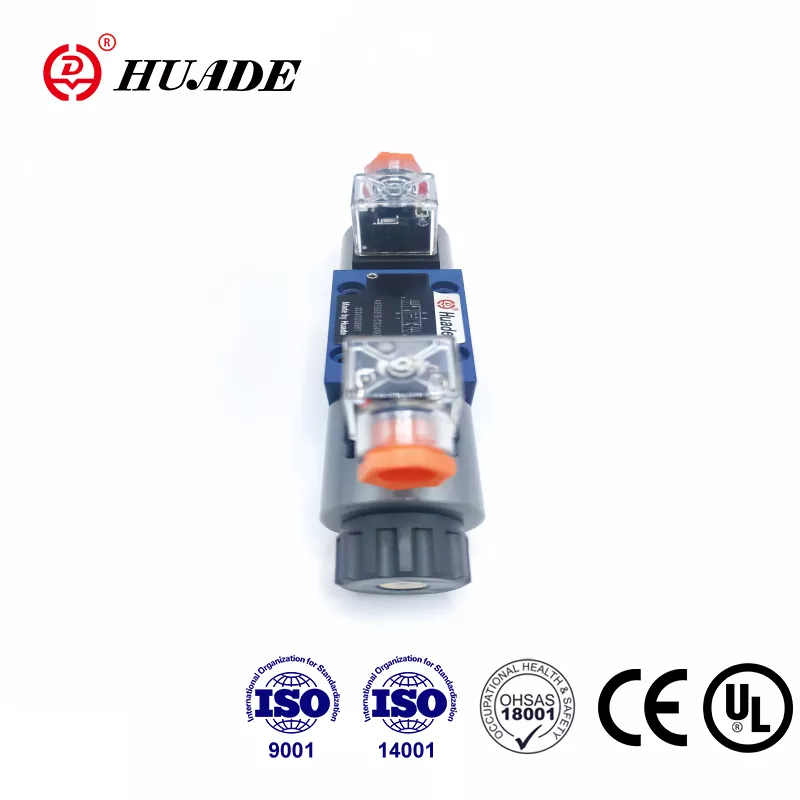

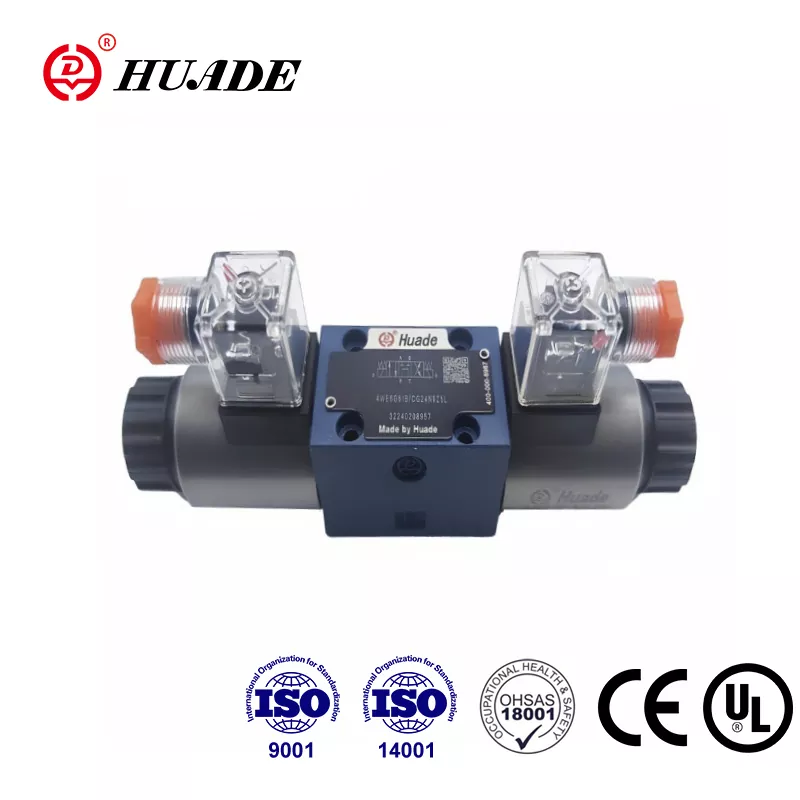

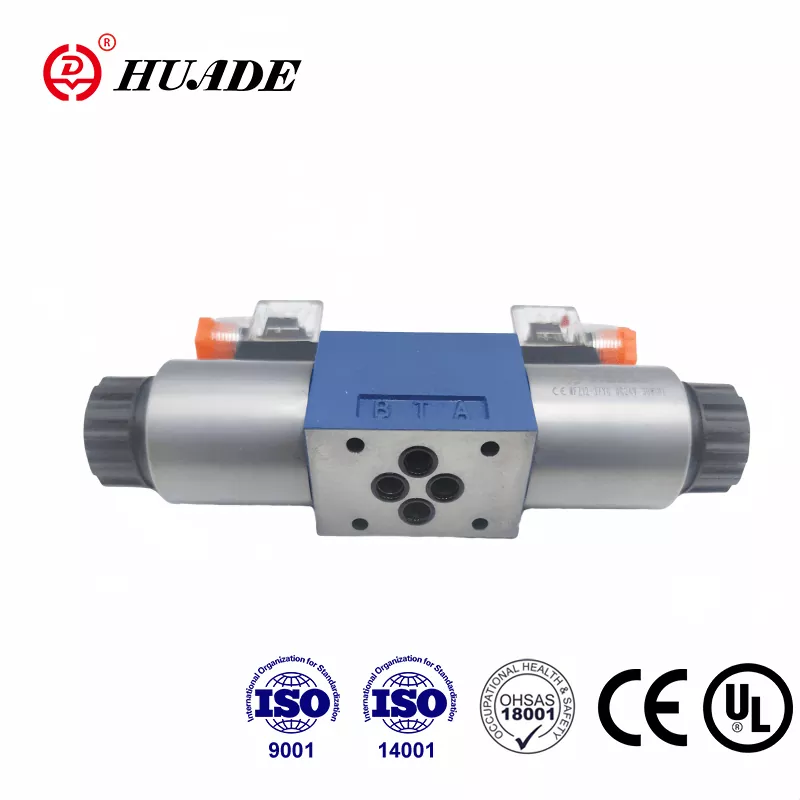

1979 жылдан бастап Rexroth-пен екі ұзақ мерзімді ынтымақтастықтың арқасында Huade® 4WE 6 сериялы бағыттаушы катушка клапаны Rexroth-тың дәл сол үлгісіне қолжетімді балама болып табылады. Бұл ең танымал және кеңінен қолданылатын бағыттаушы клапандардың бірі. Huade-де әлемнің түкпір-түкпірінен әкелінген 750 озық жабдық және оның гидравликалық клапандарының жоғары өнімділігін қамтамасыз ету үшін қатаң сынақ жүйесі бар. ҒЗТКЖ және өндірісті басқару жүйесі ISO9001, ISO14001 және ISO45001 талаптарына сәйкес келеді. Барлық соленоидты бағыттаушы клапандар CE сертификатына ие. Huade® гидравликалық клапандары Қытайдағы машина жасау және құрылыс машиналарында, металлургияда, станоктарда, қоршаған ортаны қорғауда, кеме жасауда, аэроғарыш, теміржол транзитінде, мұнай және мұнай-химия, әскери өнеркәсіп және басқа салаларда кеңінен қолданылады.
|
Гидравликалық |
|||
|
Максималды жұмыс қысымы A,B,P порттары (Мпа) |
35,0 дейін |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A және B таңбалары бар T порты су төгетін порт ретінде пайдаланылуы керек |
|||
|
Максималды ағын (л/мин) |
80(-);60(～) |
||
|
Қысымды сұйықтық |
Минералды майлар немесе фосфат эфирлері |
||
|
Тұтқырлық диапазоны (мм2/с) |
2,8~500 |
||
|
Қысым сұйықтығының температура диапазоны （℃） |
-30～+80 |
||
|
Ластану дәрежесі |
NAS 1638 сыныбына сәйкес гидравликалық сұйықтықтың рұқсат етілген ең жоғары ластану дәрежесі9. |
||
|
Электрлік |
|||
|
Кернеу түрі |
DC |
Айнымалы ток 50/60 Гц |
|
|
Қолжетімді кернеулер (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Қуатты тұтыну (Вт) |
30 |
||
|
Ұстау қуаты (VA) |
- |
50 |
|
|
Қосылу қуаты (VA) |
- |
220 |
|
|
Міндет |
үздіксіз |
||
|
IS0 6403-ке ауысу уақыты |
ҚОСУЛЫ (мс) |
25-тен 45-ке дейін |
10-20 |
|
ӨШІРУ (мс) |
10-нан 25-ке дейін |
15-тен 40-қа дейін |
|
|
DIN бойынша қорғаныс |
IP 65 |
||
|
Ауыстыру жиілігі (цикл/сағ) |
15000 дейін |
7200 дейін |
|
|
Электр қосылымдарымен қорғаныс өткізгіші (PE) |
|||
Ерекше өзгешеліктері:
▶ Тікелей соленоидты жетекті бағыттаушы золотник клапанының жоғары өнімді нұсқасы
▶ Алынбалы катушкасы бар дымқыл істік тұрақты немесе айнымалы ток соленоидтары
▶ Соленоидты катушканы 90° бұруға болады
▶ Орамды ауыстырған кезде қысымды өткізбейтін камераны ашу қажет емес
▶ Жеке немесе орталық қосылымдар ретінде электр қосылымдары
▶ Қолмен қайта анықтау, қосымша
▶ Din 24 340 A, ISO 4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
4WE 6 D типті бағыттаушы клапандар соленоидты басқарылатын бағыттаушы катушкалар болып табылады. Олар сұйықтықтың басталуын, тоқтауын және бағытын басқарады.
Негізінде бағыттаушы клапандар корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады. Токсыз күйде реттегіш золотник (3) кері серіппелер (4) арқылы бейтарап немесе бастапқы күйде ұсталады (импульстік катушкалардан басқа). . Соленоидтардың (2) күші басқару катушкасындағы (3) плунжер (5) арқылы әрекет етеді және оны бейтарап күйден қажетті соңғы күйге дейін итереді. Бұл P-ден A-ға және В-дан T немесе P-ге еркін ағын береді. В-ға және А-дан Т.
Электромагнитті (2) қуатсыздандырған кезде, реттеуші катушка (3) кері серіппелердің (4) көмегімен бейтарап күйіне оралады.
Қосымша қолмен ауыстыру (6), соленоидты қуатсыз басқару катушкасын (3) жылжытуға мүмкіндік береді.
WE 6 61B құрылымдық диаграммасы
