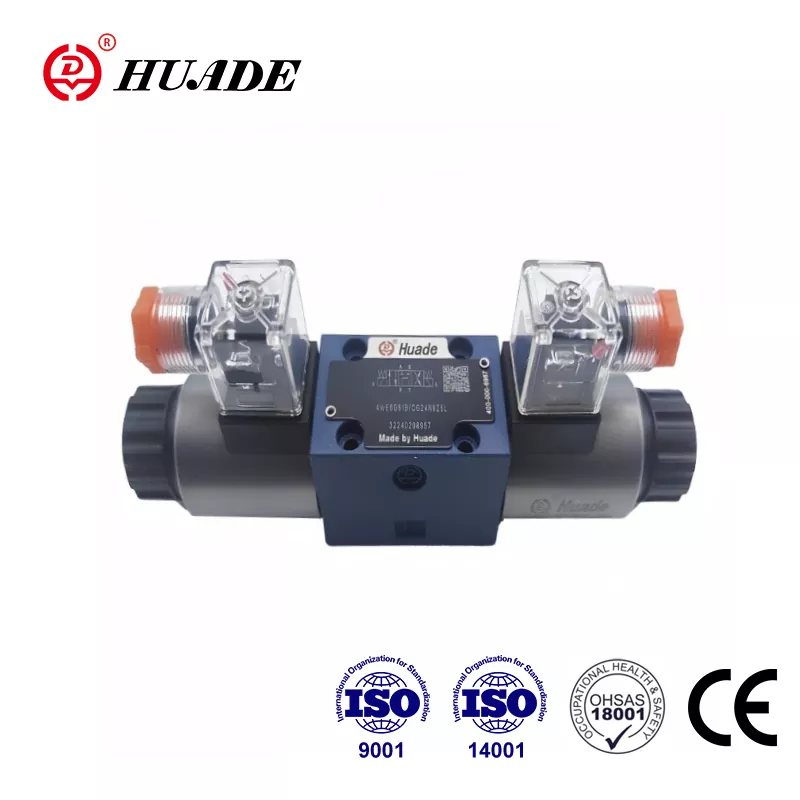

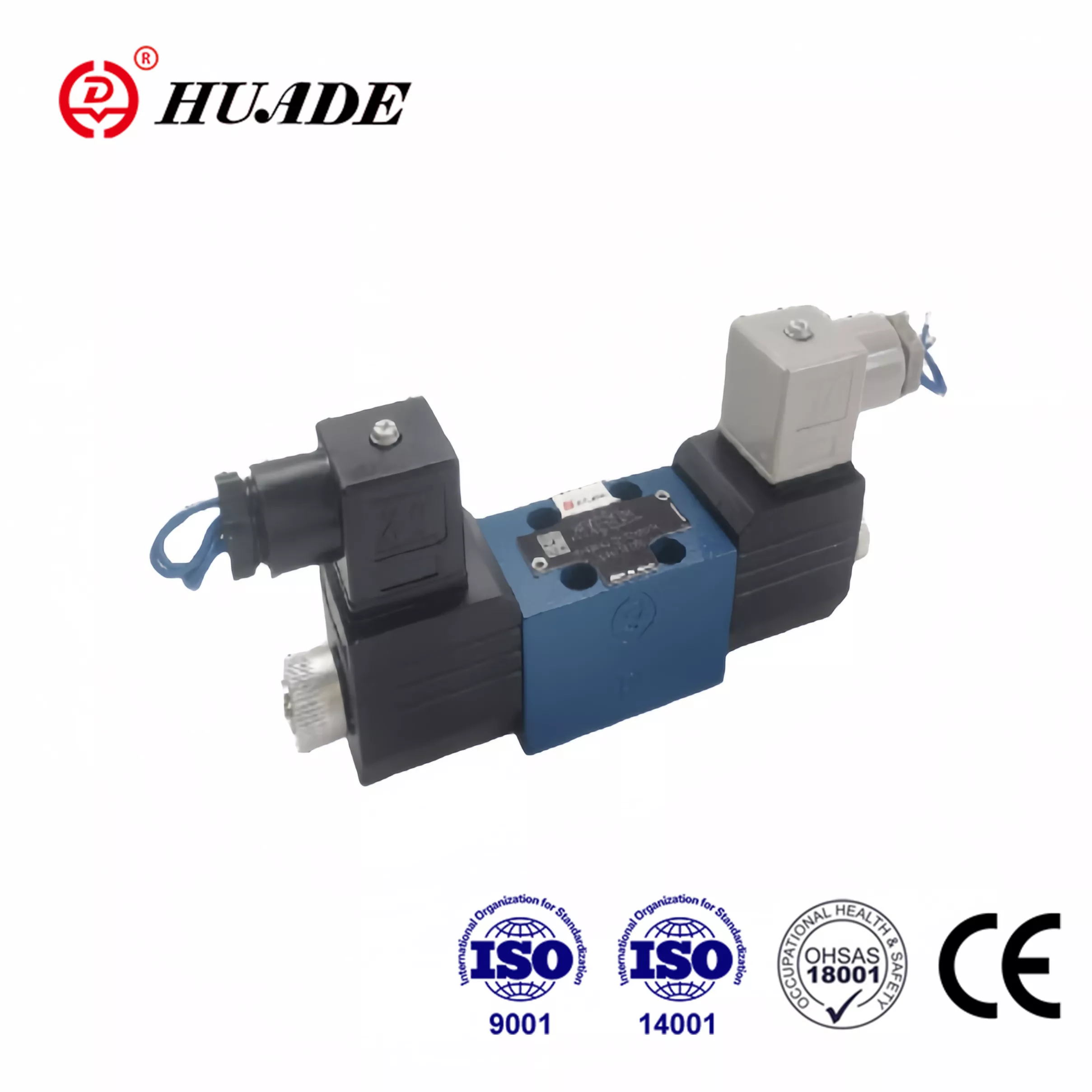

1979 жылдан бастап Қытай және Германия үкіметтері арасындағы стратегиялық ынтымақтастық, Хуаде Рексроттың озық технологиясын біріктірді. Huade® WE 4 бағыттаушы катушкалы клапан - бұл Rexroth ұсынған үлгіге қолжетімді балама. Хуаде сапаға үлкен мән береді. Huade-де әрбір бағыттаушы клапанның жоғары өнімділікке ие болуын қамтамасыз ететін қатаң сынақ жүйесі бар. Соленоидты клапан сериясы CE сертификатынан өтті. Huade® гидравликалық клапандары инженерлік және құрылыс машиналарында, металлургияда, станоктарда, қоршаған ортаны қорғауда, кеме жасауда, аэроғарыш, теміржол транзитінде, мұнай және мұнай-химия, әскери өнеркәсіп және басқа салаларда кеңінен қолданылады. Бұл Қытайдағы сенімді ұлттық бренд.
|
Гидравликалық техникалық деректер |
||
|
Максималды жұмыс қысымы - A,B,P порттары （㎫） |
21,0 дейін |
|
|
T порты (㎫) |
10.0 .А немесе В таңбалары бар T портын ағып кету порты ретінде пайдалану керек |
|
|
Максималды ағын (л/мин) |
25-ке дейін |
|
|
Қысымды сұйықтық |
Минералды мұнай немесе фосфатты эфир |
|
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
|
|
Қысым сұйықтығының температура диапазоны （℃） |
-30～+80 |
|
|
Degree of contamination (㎛) |
NAS 1638 класына сәйкес гидравликалық сұйықтықтың рұқсат етілген ластану дәрежесі 9. Сондықтан β≥ 75 ең аз ұстау жылдамдығы бар сүзгіні ұсынамыз. |
|
|
Салмағы (кг) |
1 электромагниттік клапан 0,9 |
|
|
Электр техникалық мәліметтер |
||
|
Қолжетімді кернеулер (V) |
12. 24.220.110R 220R |
|
|
Қуатты тұтыну (Вт) |
22 |
|
|
Міндет |
үздіксіз |
|
|
Ауыстыру уақыты |
ҚОСУЛЫ (мс) |
20-30 |
|
ӨШІРУ (мс) |
10-20 |
|
|
Макс. қоршаған орта температурасы（℃） |
+50 |
|
|
Макс. катушка температурасы （℃） |
+150 |
|
|
DIN 40 050 бойынша қорғаныс |
IP65 |
|
|
Ауыстыру жиілігі (цикл/сағ) |
15000 |
|
|
Электр қосылымында қорғаныс өткізгіші (PE ) тиісті ережелерге сәйкес қосылуы керек |
||
Ерекше өзгешеліктері:
▶ WE 4 типті бағыттаушы клапандар соленоидты басқарылатын бағыттаушы катушкалар болып табылады
▶ Тұрақты немесе айнымалы токтың дымқыл түйреуіш электромагниттері
▶ Тасымалдау үлгісі ISO 4401 және CETOP - RP 121H
Қолдану:
WE 4 типті бағыттаушы клапандар соленоидты басқарылатын бағыттаушы катушкалар болып табылады. Олар сұйықтықтың басталуын, тоқтауын және бағытын басқарады.
Бұл бағыттаушы клапандар негізінен корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады.
Басқару золотник (3) кері серіппемен (4) орталықта немесе бастапқы күйде ұсталады (бекітілген катушкалардан басқа). Басқару катушкасы (3) дымқыл түйреуіш соленоидтар (2) арқылы іске қосылады. Қуатталған күйде. Соленоидтың (2) күші басқару катушкасындағы (3) плунжер (5) арқылы әсер етеді және сол сияқты оның тыныштық күйінен қажетті соңғы күйге ауысады. Осылайша, P-ден A-ға және В-дан Tor P-ден B-ге және А-дан T-ге дейін қажетті ағын үлгісі таңдалады. Соленоид (2) қуатсыздандырылған кезде, басқару катушкасы (3) бейтарап күйіне оралады.
Бұл нұсқа 2 ауысу позициясы және қайтару серіппесі (4) жанында орналасқан бағытты клапан болып табылады. Басқару катушкасын (3) онсыз басқаруға болатындай жабық қолмен қайта анықтау қамтамасыз етілген
соленоидты қуаттандыру.
