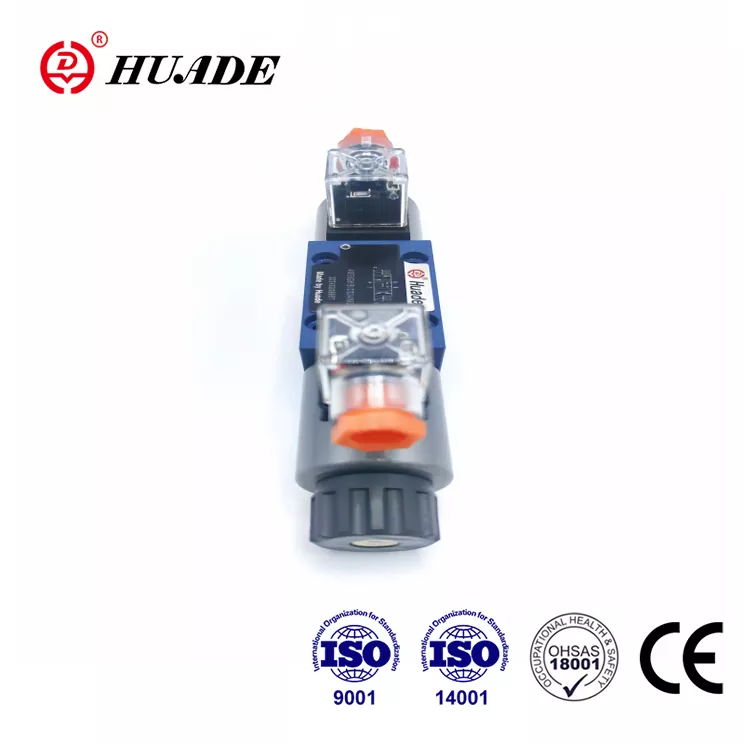

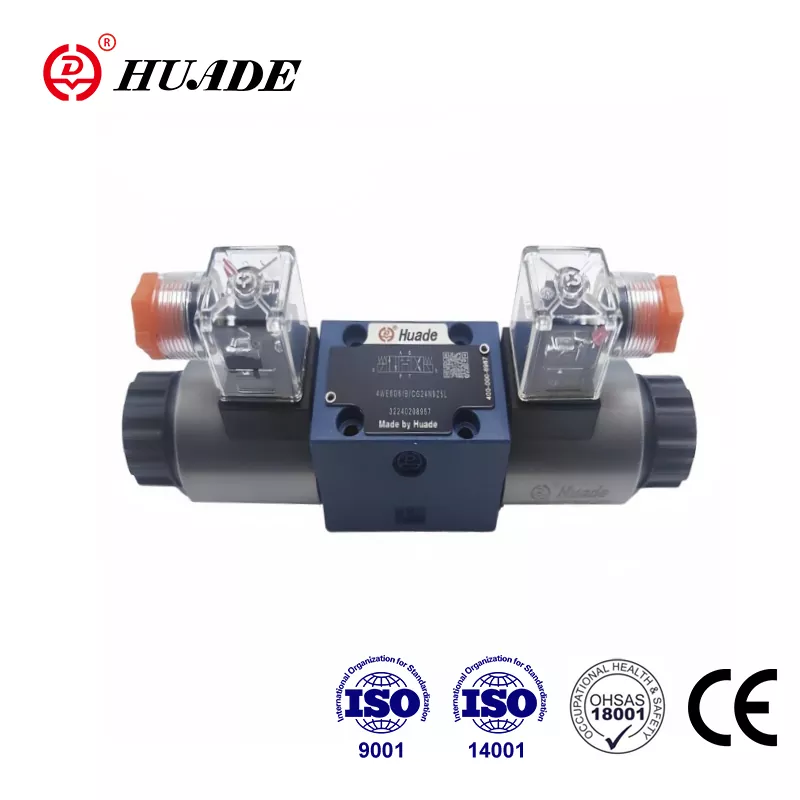

Рексротпен 1979 жылдан бері екі рет ынтымақтастық жасаған Хуаде Рексроттың озық технологиясын енгізді. Huade® WE 5 бағыттаушы катушка клапаны - Rexroth ұсынған үлгіге қолжетімді балама. Huade АҚШ, Жапония, Германия және Швейцариядан әкелінген 750-ден астам өндірістік жабдықты басқарады. Huade әр бағыттаушы клапанның жоғары өнімділігін қамтамасыз ету үшін сапаға үлкен мән береді. Соленоидты бағыттаушы клапан сериясы CE сертификатынан өтті. ҒЗТКЖ және өндірісті басқару жүйесі ISO9001, ISO14001 және ISO45001 талаптарына сәйкес келеді. Huade® гидравликалық клапандары тұрақты өнімділікке байланысты Қытайдағы әскери өнеркәсіпте және басқа салаларда кеңінен қолданылады.
|
Гидравликалық деректер |
|||
|
Гидравликалық сұйықтық |
минералды майлар немесе фосфатты эфир |
||
|
Сұйықтық температурасының диапазоны |
-30～+80 |
||
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
||
|
Жұмыс қысымы, макс. (㎫) |
A,B,P порты |
Порт Т |
|
|
25-ке дейін |
6 дейін |
||
|
Ағын аймағы (қосылу орны 0): |
W символымен |
Q белгісімен |
|
|
шамамен. Номиналды қиманың 3% |
номиналды қиманың шамамен 6% |
||
|
Салмағы (кг) |
клапан |
G115/01 қосалқы тақтасы |
G96/01 қосалқы тақтасы |
|
шамамен 1,4 |
шамамен 0,7 |
шамамен 0,5 |
|
|
Электрлік деректер |
|||
|
Айнымалы ток кернеуі (V) |
110, 220, 50Гц |
||
|
Тұрақты кернеу (V) |
12, 24, 110 |
||
|
Кернеу түрі |
AC |
DC |
|
|
Қуат талабы (Вт) |
26 |
||
|
Ұстау қуаты (VA) |
- |
46 |
|
|
Қосылу қуаты (VA) |
- |
130 |
|
|
Жұмыс циклі |
жалғастыру |
||
|
Қосылу уақыты (мс) |
40 |
25 |
|
|
ӨШІРУ уақыты (мс) |
30 |
20 |
|
|
Қоршаған орта температурасы（℃） |
+50 |
||
|
Катушка температурасы （℃） |
+150 |
||
|
Ауыстыру жиілігі циклдері (цикл/сағ) |
15000 |
7200 |
|
|
DIN 40 050 бойынша қорғаныс түрі |
IP65 |
||
Ерекше өзгешеліктері:
▶ Тікелей соленоидты бағыттаушы катушка клапаны
▶ Ылғал істік тұрақты немесе айнымалы ток соленоидтары
▶ Қосалқы пластинаны қосу
Қолдану:
WE5 типті бағыттаушы клапандар соленоидты басқарылатын бағыттаушы катушкалар болып табылады. Олар сұйықтықтың басталуын, тоқтауын және бағытын басқарады. Бұл клапан әртүрлі гидравликалық жүйелерде және әртүрлі қысымды клапандардың пилоттық клапандарында кеңінен қолданылады.
Бұл бағыттаушы клапандар негізінен корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады.
Басқару золотник (3) кері серіппемен (4) орталықта немесе бастапқы күйде ұсталады (бекітілген катушкалардан басқа). Басқару катушкасы (3) дымқыл түйреуіш соленоидтар (2) арқылы іске қосылады. Қуатталған күйде. Соленоидтың (2) күші басқару катушкасындағы (3) плунжер (5) арқылы әсер етеді және сол сияқты оның тыныштық күйінен қажетті соңғы күйге ауысады. Осылайша, P-ден A-ға және В-дан T-ге немесе P-ден В-ға және А-дан T-ге дейін қажетті ағын үлгісі таңдалады. Соленоид (2) қуатсыздандырылған кезде, реттеуші катушка (3) кері серіппе (4) арқылы бейтарап күйіне оралады. Басқару катушкасын (3) соленоидты токсыз басқаруға болатындай жабық қолмен ауыстыру қарастырылған.
4WE5N 6.0B/O түрі...
Бұл нұсқа 2 ауыстырып-қосқыш позициясы және бекітпесіз және серіппелерсіз 2 соленоидты бағыттаушы клапан болып табылады. Қуатсыз күйде анықталған коммутация жағдайы жоқ.
4WE5N 6.0B/OF түрі..
Бұл нұсқа 2 ауысу позициясы, 2 электромагниттік және бекіткіші бар бағытталған клапан болып табылады. Осылайша, сәйкес коммутациялық позициялар бекітілген және соленоидты үздіксіз қуаттандыру қажет емес.
WE 5 құрылымдық диаграммасы
