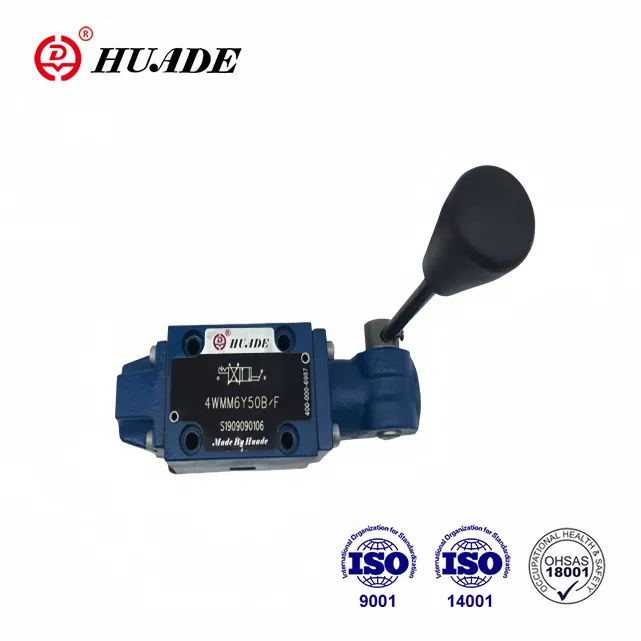

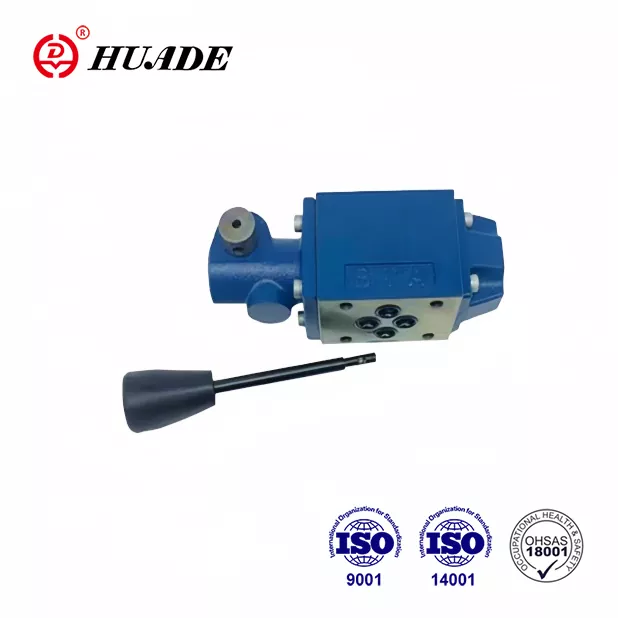

WMM 6 клапандары Huade мен Rexroth арасындағы екі ұзақ мерзімді ынтымақтастық тәжірибесінің арқасында Rexroth® үлгісін толығымен алмастыра алады. Huade® WMM 6 бағасы тиімдірек. Бұл жақсы сапамен және төмен бағамен бәсекеге қабілетті. Huade АҚШ, Жапония, Германия және Швейцариядан әкелінген 750-ден астам өндірістік жабдықты басқарады. Ол өте қатаң тестілеу жүйесімен сапаға үлкен мән береді. Зауыт ISO9001, ISO14001 және OH SAS18001 стандарттарынан өтті. Бұл Қытайдағы сенімді ұлттық бренд. Huade гидравликалық клапандары жоғары өнімділікке байланысты әскери өнеркәсіпте және басқа салаларда кеңінен қолданылады.
|
Техникалық деректер (Осы параметрлерден тыс қолданбалар үшін бізбен кеңесіңіз!) |
|||||
|
Өлшем |
6 |
10 |
16 |
25 |
|
|
Максимум |
A. B. P (㎫) порты |
31,5 дейін |
35-ке дейін |
||
|
T порты (㎫) |
16 дейін |
15-ке дейін |
25-ке дейін |
25-ке дейін |
|
|
Максималды ағын (л/мин) |
60-қа дейін |
100-ге дейін |
300-ге дейін |
450-ге дейін |
|
|
Ағынның көлденең қимасы (басқару орны 0) |
Q символы үшін номиналды қиманың 6% |
Q, V символы үшін номиналды қиманың 16% |
|||
|
Қысымды сұйықтық |
Минералды майлар (NBR тығыздағыштары үшін) немесе |
||||
|
Қысым сұйықтығының температура диапазоны（℃） |
-30～+80 |
||||
|
Тұтқырлық диапазоны (мм2/с) |
2,8-ден 500-ге дейін |
||||
|
Салмағы (кг) |
шамамен 1,4 |
шамамен 3,3 |
шамамен 8 |
шамамен 17 |
|
|
Тұтқаны басқару қуаты (N) |
кері қысымсыз шамамен 20 |
шамамен 16~23 ұстағышпен |
шамамен 75 |
шамамен 120 |
|
Ерекше өзгешеліктері:
▶ Қол тұтқасы бар тікелей іске қосылатын бағыттаушы катушка клапаны
▶ Серіппелі қайтару немесе бекіткішпен, қосымша
▶ Қосалқы пластинаны орнатуға арналған
▶ Шағын өлшем, үлкен ағын сыйымдылығы және жақсы сенімділік
▶ Din 24 340 A, ISO 4401 және CETOP - RP 121H үлгілеріне тасымалдау үлгісі
Қолдану:
WMM 6 типті бағыттаушы клапан бірдей өлшемдегі басқа сэндвич клапандарымен бірге қолданылуы мүмкін. Ол құрылыс машиналарында, химия машиналарында, жеңіл өнеркәсіп машиналарында, локомотивтерде және басқа салаларда кеңінен қолданылады.
WMM 6 бағыттаушы клапандар қолмен іске қосылатын бағыттаушы катушкалар болып табылады. Олар ағынның басталуын, тоқтауын және бағытын басқарады.
Бағытталған клапандар негізінен корпустан①, қол рычагынан②, басқару пулынан ③, сондай-ақ бір немесе екі кері серіппеден④ тұрады. Жұмыс істемейтін күйде басқару шпульсі③ бейтарап күйде немесе оның бастапқы күйінде қайтару серіппелері ④ арқылы ұсталады. Басқару катушкасы③ қол рычагы ② арқылы іске қосылады, ол қосқыш және түйреуіш⑤ арқылы тікелей басқару шпульіне ③ әсер етеді. Осылайша, катушка тыныштық күйінен қажетті ауыстырып-қосқыш күйіне жылжытылады. Қол тұтқасы ② ауыстырылған нөлге қайтарылғаннан кейін, катушка ③ кері серіппелер ④ арқылы бейтарап күйге оралады.
4WMM../F.. түрі (тұтқышы бар)
Бұл клапандар 2 немесе 3 позициялық бағыттаушы клапандар болып табылады, олар барлық ауыстырылған позицияларда жұмыс істейтін бекіткішпен жабдықталған.
WMM 6 түрінің кесінді көрінісі
