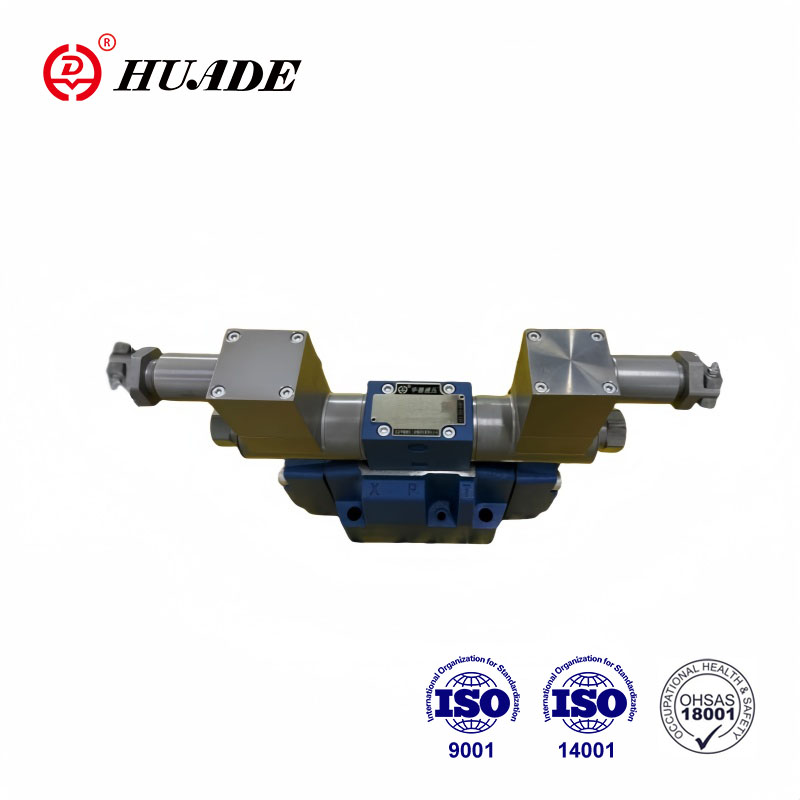

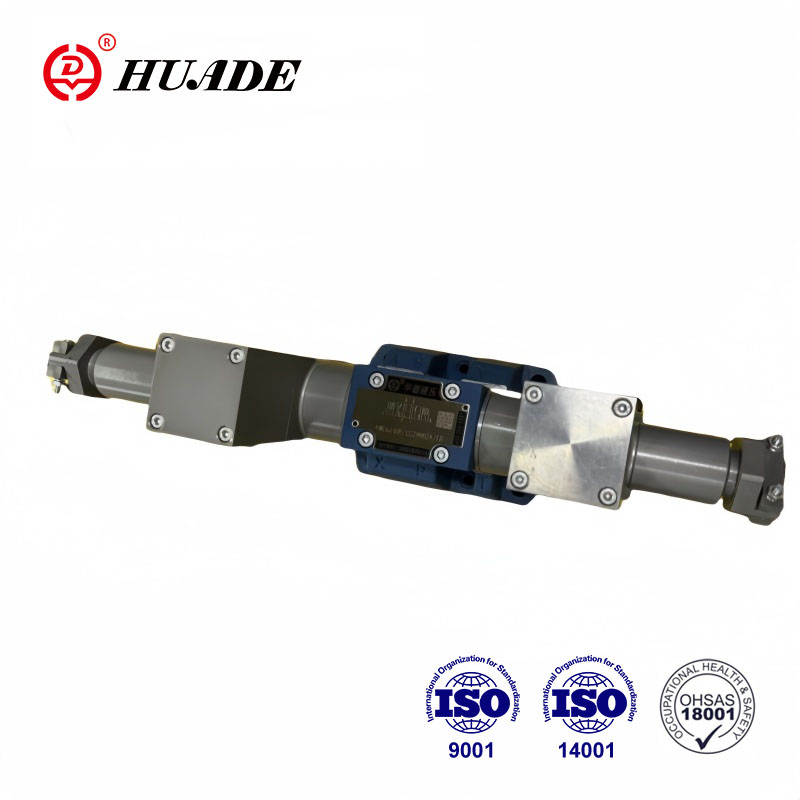

Huade-дің жарылысқа төзімді гидравликалық клапандары коррозияға төзімді жоғары сапалы материалдарды пайдалана отырып, арнайы дизайн мен өндіріс технологиясын қолданады. WE10 сериялы жарылысқа төзімді клапан тау-кен, көмір және химия өнеркәсібі сияқты жарылыс қаупі бар жерлерде кеңінен қолданылады. Huade - Қытайдағы сенімді ұлттық бренд. Фабрикада озық өндіріс технологиясы мен сынау жабдықтары бар және өнім сапасына үлкен көңіл бөледі.
| Техникалық деректер | ||
| Бекіту орны | Қосымша | |
| Қоршаған ортаның температура диапазоны (℃) | -30-дан +50-ге дейін (NBR мөрі) | |
| -20 - +50 (FKM пломбасы) | ||
| Салмағы | Жалғыз соленоид (кг) | 5.9 |
| Қос соленоидтар (кг) | 8.9 | |
| Максималды жұмыс қысымы | P, A, B порты (бар) | 350 |
| T порты (бар) | 210 | |
| жұмыс қысымы рұқсат мәнінен асып кеткенде, A және B золотник таңбасы суды төгу үшін T портын жасауы керек | ||
| Макс. ағын жылдамдығы (л/мин) | 120 | |
| Ағынның көлденең қимасы (бейтарап күйін ауыстыру) | V нұсқасы (мм2) | 11(A/B →T);10.3(P →A/B) |
| Нұсқа W (мм2) | 2,5(A/B→T) | |
| Q нұсқасы (мм2) | 5,5(A/B →T) | |
| Сұйықтық | NBR және FKM тығыздағыштары үшін жарамды минералды май | |
| FKM тығыздағышына арналған фосфатты эфир | ||
| Сұйықтық температурасының диапазоны (℃) | -30-дан +80-ге дейін (NBR мөрі) | |
| -20-дан +80-ге дейін (FKM мөрі) | ||
| Тұтқырлық диапазоны мм2/с | 2,8-ден 500-ге дейін | |
| Ластану дәрежесі | Сұйықтықты ластаудың рұқсат етілген ең жоғары дәрежесі: 9-сынып. NAS 1638 немесе 20/18/15, ISO4406 | |
| Электрлік деректер | ||
| Кернеу түрі | DC | |
| Қолжетімді кернеу (V) | 12, 24, 36, 110 | |
| Кернеуге төзімділік (номиналды кернеу) % | -15 пен +10 | |
| Қуат тұтынуы (Вт) | 35 | |
| Жұмыс циклі | Үздіксіз | |
| Ауыстыру уақыты ISO 6403 стандартына сәйкес | ҚОСУЛЫ (мс) | 45-60 |
| ӨШІРУ (мс) | 20-30 | |
| Ауыстырылған жиілік (уақыт/сағ) | 15000 дейін | |
| DIN 40050 бойынша қорғаныс класы | IP65 | |
| Макс. катушкалар температурасы (℃) | +150 | |
Ерекше өзгешеліктері:
▶Стандарт ретінде тікелей басқарылатын жарылысқа төзімді электромагниттік жұмыс бағытының сырғымалы клапаны пайдаланылады.
▶DIN24 340 A түрі монтаждау бетінде ISO 4401
▶Ылғалды түрдегі тұрақты ток жарылысынан қорғайтын соленоид
▶90° айналмалы жарылыстан қорғайтын соленоид
▶Орамды ауыстыру кезінде қысым өткізбейтін камераны ашудың қажеті жоқ
Қолдану:
WE типті жарылыстан қорғалған клапан - бұл мұнай сұйықтығының іске қосылуын, тоқтауын және ағынының бағытын басқару үшін қолданылатын жарылыстан қорғау электромагнитінің бағыттаушы клапаны.
Бағытты басқару клапандары корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады. Тоқсыздандырылған күйде басқару шпульсі (3) кері серіппелер (4) арқылы бейтарап немесе бастапқы күйде ұсталады (импульстік катушкалардан басқа). Басқару катушкасы (3) дымқыл түйреуіш соленоидтар (2) арқылы іске қосылады.
Қанағаттанарлық жұмысты қамтамасыз ету үшін электромагниттік қысым камерасының маймен толтырылуын қамтамасыз ету керек.
Басқару катушкасы (3) соленоид (2) және итергіш өзек (5) арқылы күтілетін орынға жылжытылады және
бұл P-ден A-ға және В-дан T-ге немесе P-ден В-ге және А-дан T-ге еркін ағынды береді.
Жарылыстан қорғайтын соленоид (2) өшірілгенде, басқару клапанының элементі (3) итеріледі
қалпына келтіру серіппесі (4) арқылы бастапқы күйге.
WE10 жарылыстан қорғалған электромагниттік клапанның құрылымы
Рәміздер
