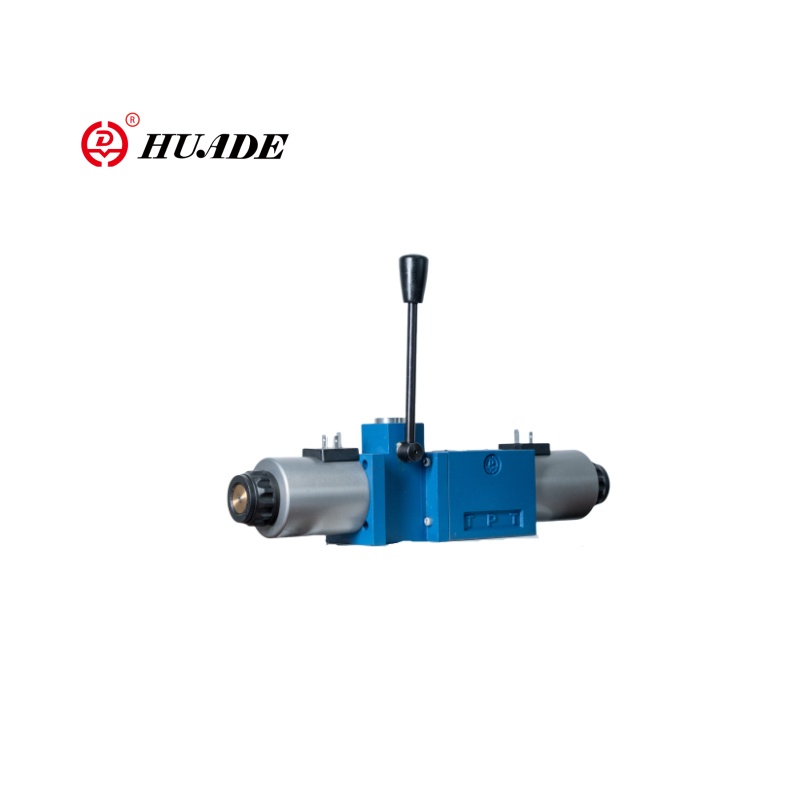

4wem6 тұтқасы бар жарылыс өткізбейтін соленоидты клапан

4wem6 тұтқасы бар жарылыс өткізбейтін соленоидты клапан болып табылады, бұл екі түрлі-түсті басқармалық бақылау клапаны, ол соленоидты бақылау және абайлап жедел жұмыс істейді. Жарылысқа қарсы соленоидты соленоидты клапан 4wem6 өндірістік гидравликалық және пневматикалық жүйелерде кеңінен қолданылады, олар сенімді бағытты басқаруды және төтенше жағдайларды жоюды қажет етеді.

Жарылысқа қарсы соленоидты соленоидты клапан 4wem6 тұтқасы бар тот баспайтын болаттан немесе мыс қоспасы бар клапан денесін қабылдайды, бұл коррозияға төзімді және жоғары қысымға төзімді. Қашан, қуат ақаулығы, катушкалар немесе жүйенің автоматты ақаулығы болған кезде, клапанды жүйенің қауіпсіздігін қамтамасыз ету үшін дескрьмен тікелей механикалық түрде басқарады.

4WEM6 тұтқасы бар жарылысқа төзімді соленоидты клапанның өнімі

4wem6 тұтқасы бар жарылысқа қарсы соленоидты клапанның өнімі және қолданылуы

Ерекше өзгешеліктері:

▶ Соленоид және нұсқаулықпен басқарылатын ағынның ашылуы, жабылуы және бағыты

▶ Алынатын катушкасы бар дымқыл түйіндер

▶ Соленоид 90 ° бұрыла алады

▶ Табылды қосымша

Қолдану:

4WEM6 Жарылысқа қарсы соленоидты соленоидты клапан мұнай-химия, табиғи газ және жанармай газы, фармацевтикалық және қаптау, фармацевтикалық және қаптау, тау-кен және шаң, әскери және аэроғарыш өндірістерінде кеңінен қолданылады.

4wem6 тұтқасы бар жарылыс-дәлелдейтін соленоидты клапанның символы

Wemm типті бағыттаушы клапан - соленоид және жұмыс тұтқасы басқаратын бағыттағы орамалы қақпақ. Ол сұйықтық ағынының ашылуын, жабылу және ағу бағытын басқарады.

Ол негізінен клапан денесін (1), бір немесе екі соленоидтан, бір немесе екі соленоидтан, клапанның орамасынан (3), қалпына келтіру көктеміне (4) және қолмен басқару құрылғысынан тұрады.

Соленоидты пайдалану:

Қуат болмаған кезде клапанның орамасы (3) көктемнің әсерінен бейтарап немесе бастапқы күйде болады. Соленоидтың күші (2) клапанның қақпағында (3) әрекет еткен кезде, ол қалған жерден терминалға дейін итеріледі. Осылайша, қысым майы P-ден a және b-ден t-ден t-ге немесе б-ден -ге дейін және одан t-ге және T-тен T-ге дейін және одан t-ден T-ге дейін, содан кейін, содан кейін Қайтар- көктем (4) клапанның орамасын (3) бастапқы орнына қайтарады.

Көмекші тұтқаның жұмысы:

Соленоидты қуатталмаған кезде, клапанның орамасын (3) қосалқы тұтқаны пайдалану арқылы жылжытуға болады. Қосымша тұтқаны (5) оңға бұраңыз, осылайша жұмыс күші ауыспалы біліктен өтеді (6). Доп клапанының өзегі (7) және гидтік жең (8) клапанның қақпағында (3) әрекет етеді, бұл солға жылжуды тудырады. Көмекші тұтқасы болған кезде (5). Нөлдік позицияға оралған кезде, клапанның орамасы (3) оралу көктемінің (9) әрекеті астындағы бастапқы күйге оралады.

Құрылым 4wem6 тұтқасы бар жарылыс өткізбейтін соленоидты клапан

Символдары 4wem6 тұтқасы бар жарылыс өткізбейтін соленоидты клапан
