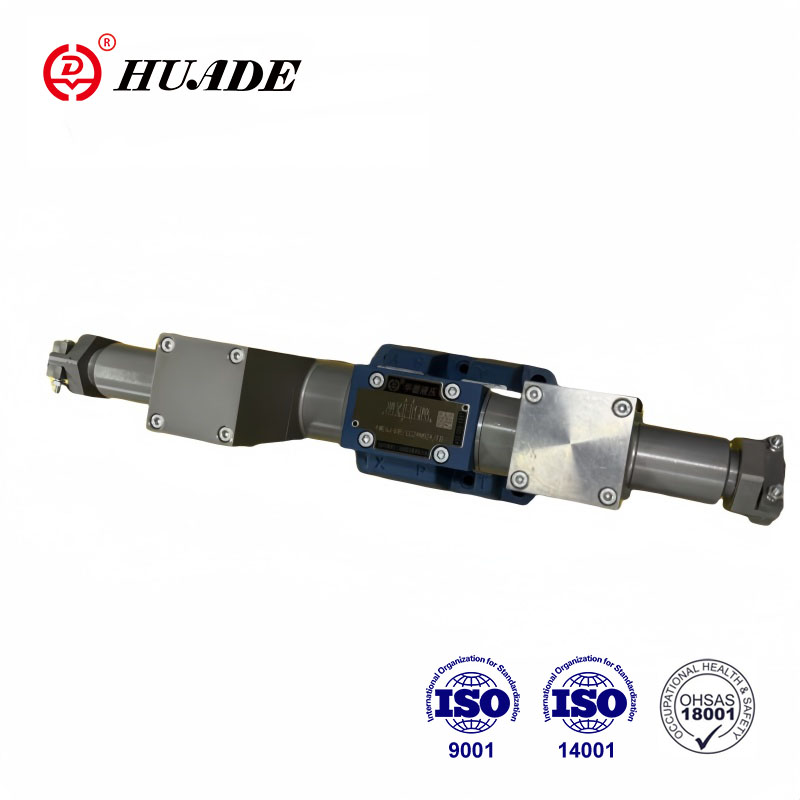

Жарылыстан қорғалған электромагниттік бағыттаушы клапан - электромагниттік күш арқылы сұйықтық ағынының бағытын басқаратын құрылғы. Жарылыстан қорғалған WE6 сериясы жанғыш және жарылыс қаупі бар орталарда ұшқын немесе жоғары температура тудырмайтын, осылайша жарылысты болдырмайтын арнайы жарылысқа төзімді дизайнды қабылдайды. Бұл жарылыстан қорғалған соленоидты клапан негізінен әртүрлі жұмыс жағдайларының қажеттіліктерін қанағаттандыру үшін гидравликалық немесе пневматикалық жүйелердегі сұйықтықтардың ағынының бағытын басқару үшін қолданылады.
|
Техндеректер |
||
|
Бекіту орны |
Қосымша | |
| Қоршаған ортаның температура диапазоны (℃) | -30-дан +50-ге дейін (NBR мөрі) | |
| -20 - +50 (FKM пломбасы) | ||
| Салмағы | Жалғыз соленоид (кг) | 2.6 |
| Қос соленоидтар (кг) | 4.3 | |
| Максималды жұмыс қысымы | P, A, B порты (бар) | 350 |
| T порты (бар) | 210 | |
| жұмыс қысымы рұқсат мәнінен асып кеткенде, A және B золотник таңбасы суды төгу үшін T портын жасауы керек | ||
| Макс. ағын жылдамдығы (л/мин) | 80 | |
| Ағынның көлденең қимасы (бейтарап күйін ауыстыру) | Q нұсқасы (мм2) | Номиналды аумақтың шамамен 6% |
| Нұсқа W (мм2) | Номиналды аумақтың шамамен 3% | |
| Сұйықтық | NBR және FKM тығыздағыштары үшін жарамды минералды май | |
| FKM тығыздағышына арналған фосфатты эфир | ||
| Сұйықтық температурасының диапазоны (℃) | -30-дан +80-ге дейін (NBR мөрі) | |
| -20-дан +80-ге дейін (FKM мөрі) | ||
| Тұтқырлық диапазоны мм2/с | 2,8-ден 500-ге дейін | |
| Ластану дәрежесі | Сұйықтықты ластаудың рұқсат етілген ең жоғары дәрежесі: 9-сынып. NAS 1638 немесе 20/18/15, ISO4406 | |
| Электрлік деректер | ||
| Кернеу түрі | DC | |
| Қолжетімді кернеу (V) | 12, 24, 36, 110 | |
| Рұқсат етілген кернеу (ауытқу) % | -15 пен +10 | |
| Кіріс қуаты (Вт) | 30 | |
| Соленоидтың жұмыс режимі | Үздіксіз жұмыс | |
| Ауыстыру уақыты ISO 6403 стандартына сәйкес | ҚОСУЛЫ (мс) | 25-тен 45-ке дейін |
| ӨШІРУ (мс) | 10-нан 25-ке дейін | |
| Ауыстырылған жиілік (уақыт/сағ) | 15000 дейін | |
| Макс. катушкалар температурасы (℃) | +150 | |
Ерекше өзгешеліктері:
▶Стандартты түр ретінде тікелей басқарылатын жарылыстан қорғайтын бағыттаушы клапан қолданылады
▶DIN24 340 A түрі монтаждау бетінде ISO 4401
▶Ылғалды түрдегі тұрақты ток жарылысынан қорғайтын соленоид
▶90° айналмалы жарылыстан қорғайтын соленоид
▶Орамды ауыстыру кезінде қысым өткізбейтін камераны ашудың қажеті жоқ
Қолдану:
Жарылыстан қорғалған соленоидты бағыттаушы клапандар мұнай-химия саласында кеңінен қолданылады. Мұнай-химия өнеркәсібінде олар негізінен мұнай және табиғи газ сияқты жанғыш және жарылғыш орталардың ағынының бағытын бақылау үшін қолданылады.
WE типті бағыттаушы клапан - бұл жарылыстан қорғау электромагнитінің бағыттаушы клапаны, май сұйықтығының іске қосылуын, тоқтауын және ағынының бағытын басқару үшін қолданылады.
Бағытты басқару клапандары корпустан (1), бір немесе екі соленоидтан (2), басқару катушкасынан (3) және бір немесе екі кері серіппеден (4) тұрады.
Токсыз күйде реттеуші катушка (3) кері серіппелердің (4) көмегімен бейтарап немесе бастапқы күйде ұсталады (импульстік катушкалардан басқа). Басқару катушкасы (3) дымқыл түйреуіш соленоидтар (2) арқылы іске қосылады.
Қанағаттанарлық жұмысты қамтамасыз ету үшін электромагниттік қысым камерасының маймен толтырылуын қамтамасыз ету керек.
Басқару катушкасы (3) соленоид (2) және итергіш штанга (5) арқылы күтілетін орынға жылжытылады және бұл Р-ден А-ға және В-дан Т-ке немесе Р-ден В-ге және А-дан Т-ке еркін ағын береді.
Жарылыстан қорғайтын соленоид (2) өшірілгенде, басқару клапанының элементі (3) қалпына келтіру серіппесі (4) арқылы бастапқы күйге итеріледі.
4WE6...61B/O түрі.. (A, C және D функцияларымен шектелген).
Бұл типте орналасу механизмі жарылыстан қорғайтын соленоидсыз 2 коммутациялық позиция және 2 бағытты басқару клапаны бар.
4WE6...61B/0F... импульстік клапан түрі (A, C және D функцияларымен шектелген).
Ол 2 коммутациялық позицияны, 2 жарылыстан қорғайтын электромагнитті және орналастыру механизмі бар 1 бағытты басқару клапанын қамтиды. 2 ауыстырып-қосқыш орны бөлек бекітілген, сондықтан жарылысқа қарсы электромагнитті үздіксіз электрлендіру қажет емес.
Картридж дроссельі
Картридж дроссельі қажет, себебі нақты ағын коммутация процесі кезінде клапанның өнімділік шегінен үлкен болуы мүмкін. Бұл картридж дроссель бағыттаушы клапанның P арнасына салынған.
WE6 сериялы жарылыстан қорғалған электромагниттік клапанның құрылымы
Рәміздер
