4WEM10 тұтқасы бар жарылыс бойынша қорғайтын соленоидты клапан

4wem10 шұғыл тұтқасы бар жарылыс өткізбейтін соленоидты клапан - бұл жанғыш және жарылғыш орталар үшін арнайы жасалған өндірістік клапан. Соленоид клапанының жалпы кернеуі 4WEM10 - 24VDC немесе 220VAC, ал жарылысқа төзімді катушкалар электр желісіне сәйкес келуі керек. Автоматты басқару сәтсіз аяқталған кезде, апару немесе жарылыстың алдын алу үшін шұғыл тұтқасы клапанды тез кесіп немесе аша алады.

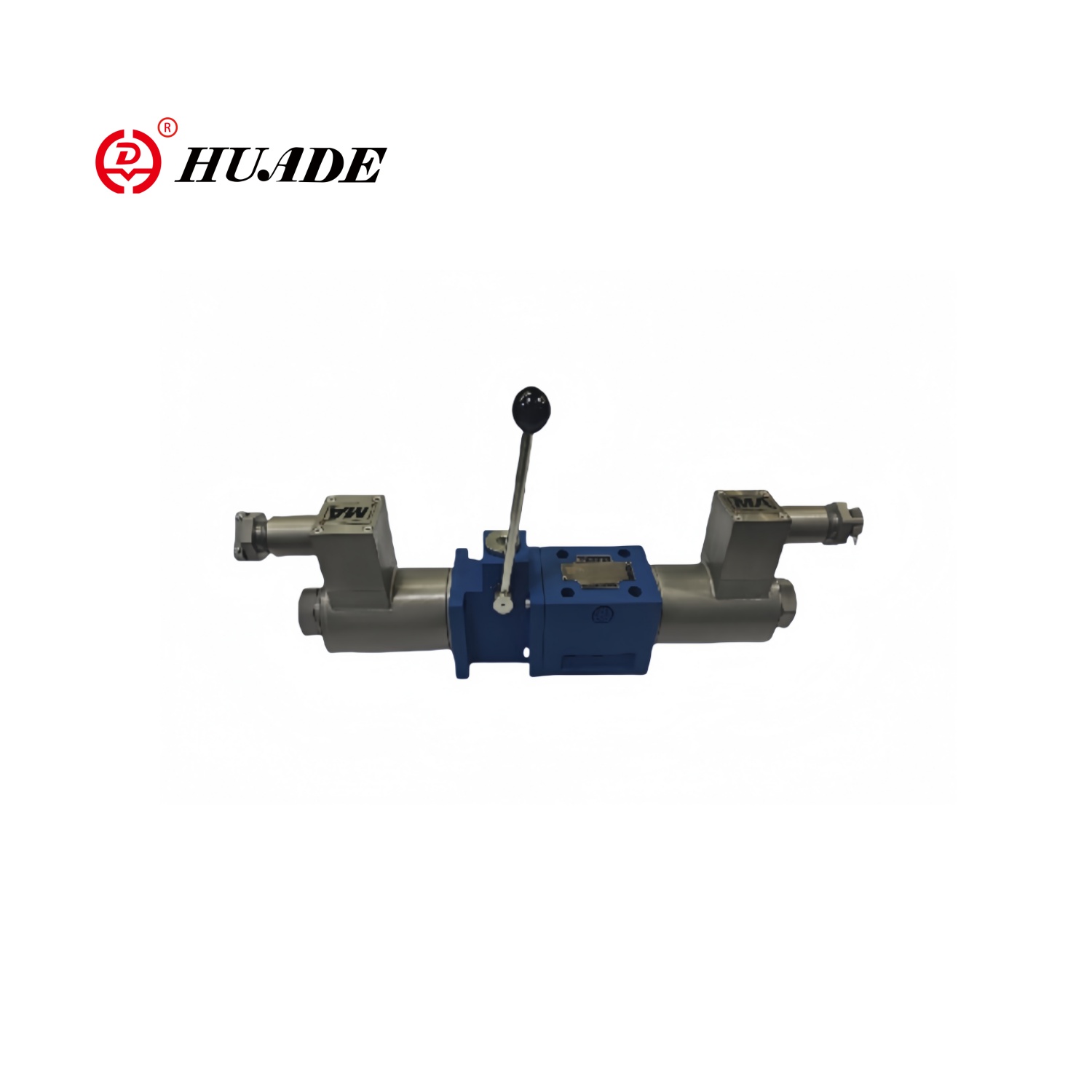

4WEM10 тұтқасы бар жарылысқа төзімді соленоидты клапанның өнімі

4wem10 тұтқасы бар жарылысқа қарсы соленоидты клапанның өнімі және қолданылуы

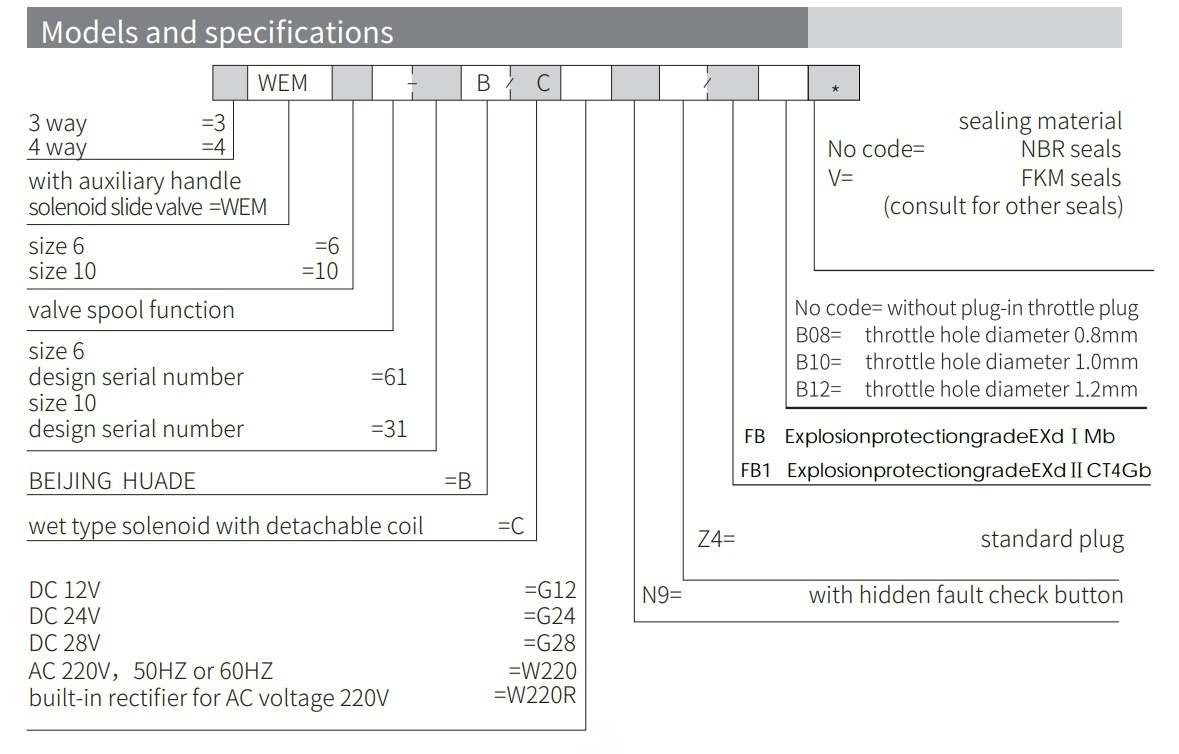

Ерекше өзгешеліктері:

▶ 6-дан 10-ға дейін

▶ Ең көп жұмыс қысымы 350 бар

▶ Жұмыс ағынының максималды мөлшері 120 л / мин

▶ Соленоид және нұсқаулықпен басқарылатын ағынның ашылуы, жабылуы және бағыты

▶ Алынатын катушкасы бар дымқыл түйіндер

▶ Соленоид 90 ° бұрыла алады

▶ Табылды қосымша

Қолдану:

Тезекциялық тұтқа 4WEM10-мен бірге драйверді бағыттағыш клапандар мұнай өңдеу зауыттары мен химиялық зауыттар, газ тарату станциялары, газ тарату станциялары, импорт және экспорттық құбырлар, көмір шахталарын және жер асты желдеткіші құбырларында кеңінен қолданылады.

4wem10 тұтқасы бар жарылыс-дәлелдейтін соленоидты клапанның бөлімі және символы

Wemm типті бағыттаушы клапан - соленоид және жұмыс тұтқасы басқаратын бағыттағы орамалы қақпақ. Ол сұйықтық ағынының ашылуын, жабылу және ағу бағытын басқарады.

4wem10 тұтқасы бар жарылыс өткізбейтін соленоидты клапан негізінен клапан денесін (1), бір немесе екі соленоид (2), клапанның орамасынан (3), қалпына келтіру (4) және қолмен басқару құрылғысы.

Соленоидты пайдалану:

Қуат болмаған кезде клапанның орамасы (3) көктемнің әсерінен бейтарап немесе бастапқы күйде болады. Соленоидтың күші (2) клапанның қақпағында (3) әрекет еткен кезде, ол қалған жерден терминалға дейін итеріледі. Осылайша, қысым майы P-ден a және b-ден t-ден t-ге немесе б-ден -ге дейін және одан t-ге және T-тен T-ге дейін және одан t-ден T-ге дейін, содан кейін, содан кейін Қайтар- көктем (4) клапанның орамасын (3) бастапқы орнына қайтарады.

Көмекші тұтқаның жұмысы:

Соленоидты қуатталмаған кезде, клапанның орамасын (3) қосалқы тұтқаны пайдалану арқылы жылжытуға болады. Қосымша тұтқаны (5) оңға бұраңыз, осылайша жұмыс күші ауыспалы біліктен өтеді (6). Доп клапанының өзегі (7) және гидтік жең (8) клапанның қақпағында (3) әрекет етеді, бұл солға жылжуды тудырады. Көмекші тұтқасы болған кезде (5). Нөлдік позицияға оралған кезде, клапанның орамасы (3) оралу көктемінің (9) әрекеті астындағы бастапқы күйге оралады.

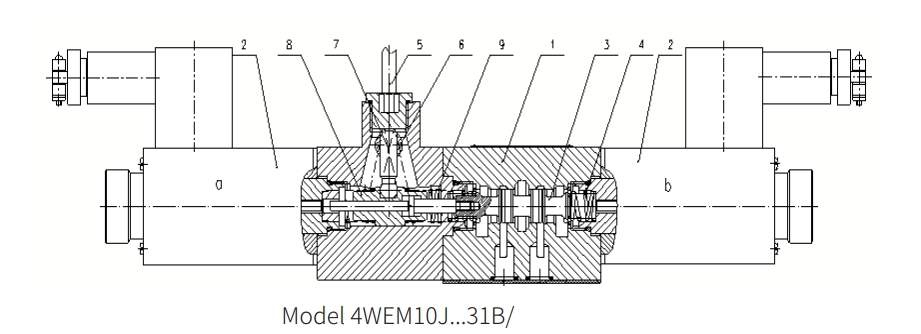

Құрылым 4WEM10 тұтқасы бар жарылыс бойынша қорғайтын соленоидты клапан

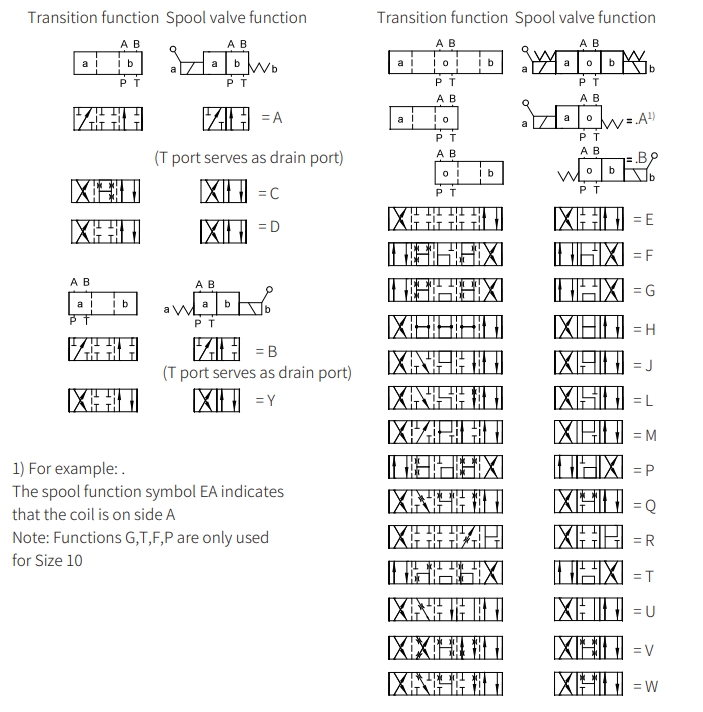

Символдары 4WEM10 тұтқасы бар жарылыс бойынша қорғайтын соленоидты клапан
