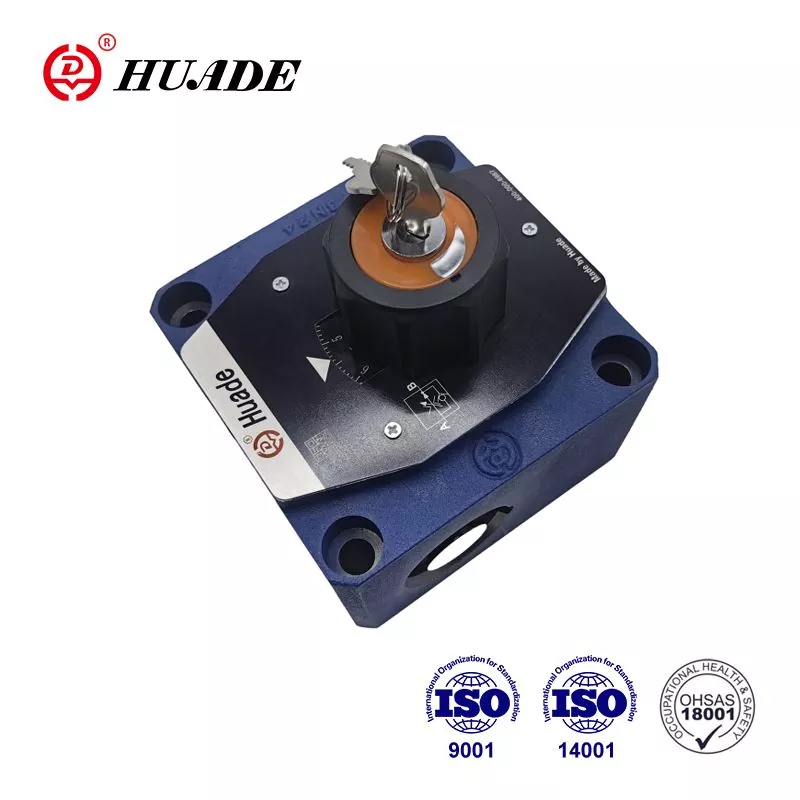

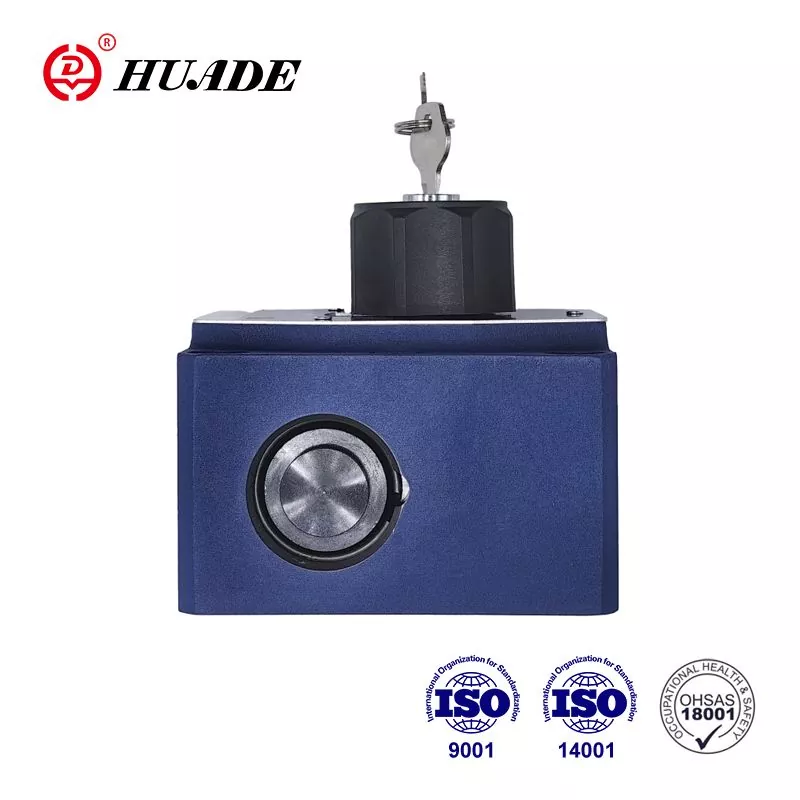

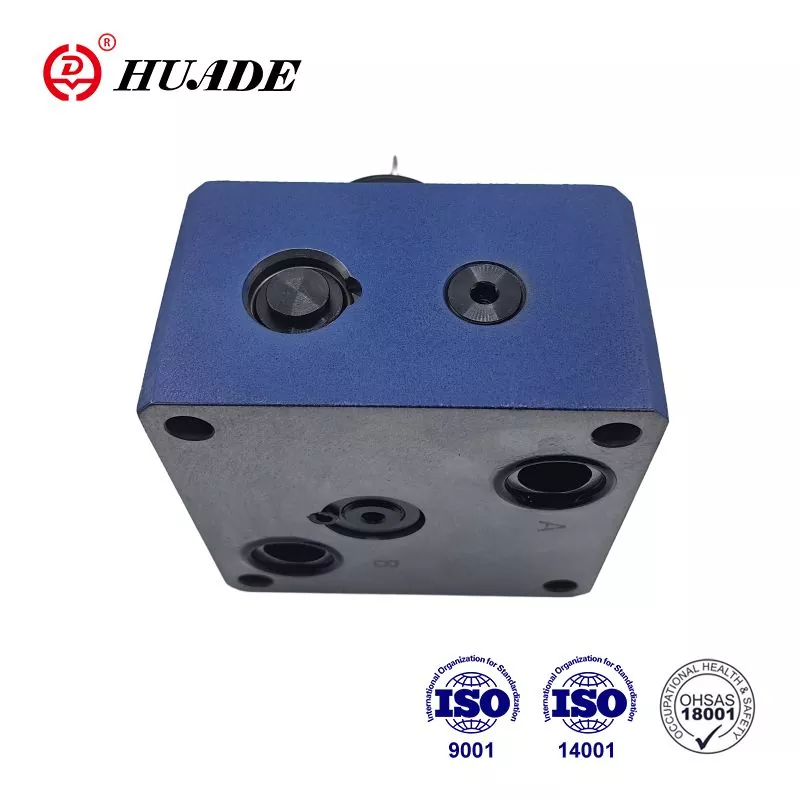

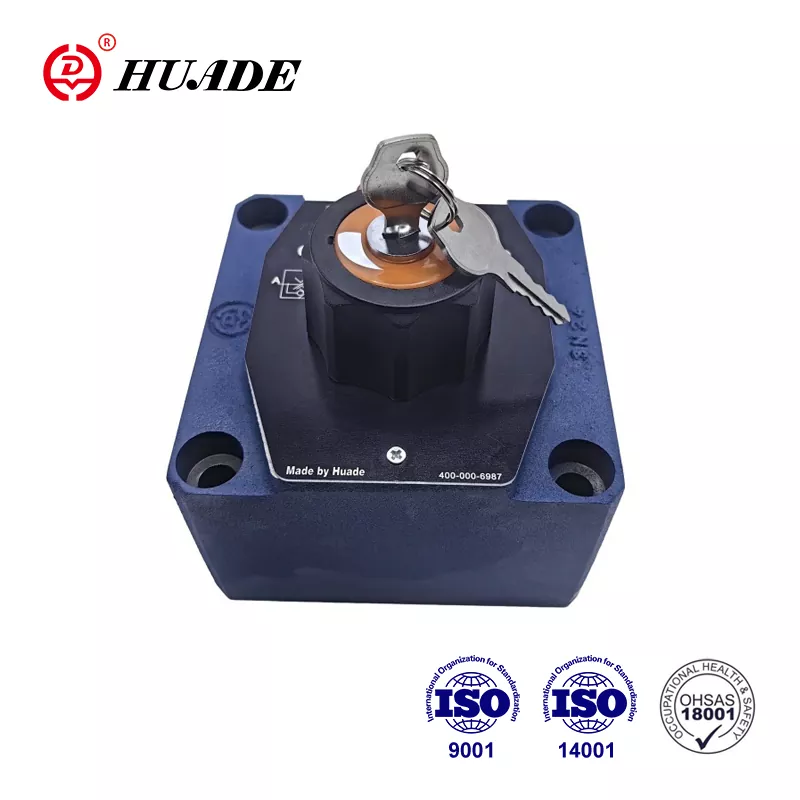

Ағынды реттейтін клапандар екі жақты ағынды реттейтін клапандар болып табылады. Технологияны енгізу арқылы Huade® гидравликалық клапандары өнімділік бойынша Рексротқа сәйкес келеді. Бұл 2FRM 16 ағынды клапан - бұл Rexroth-қа жақсы, қолжетімді балама. Huade Hydraulic оның гидравликалық клапаны салыстырмалы түрде төмен бағаға ие болуы үшін үнемділік пен практикалықлыққа көбірек көңіл бөледі. Бұл Қытайдағы ескі бренд.
|
Жалпы |
|
|
Гидравликалық сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Температура диапазоны (℃) |
-30-дан+80-ге дейін |
|
Тұтқырлық диапазоны (мм ²/с) |
10-нан 800-ге дейін |
|

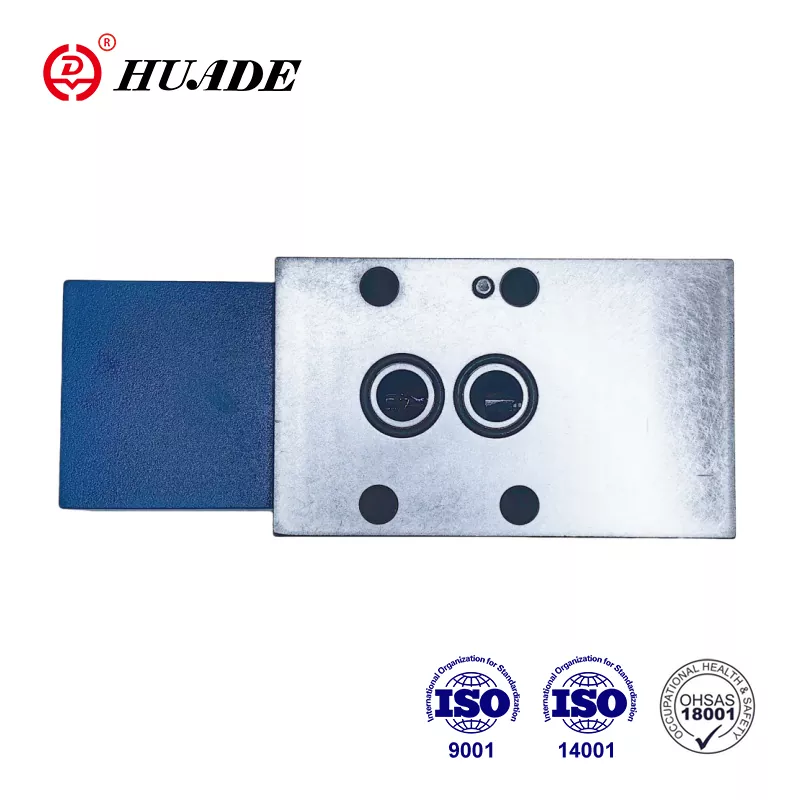

Түзеткіш сэндвич плитасы |
||
|
Ағын.макс (л/мин) |
10 |
16 |
|
50-ге дейін |
160 дейін |
|
|
Жұмыс қысымы (МПа) |
31,5 дейін |
|
|
Крекинг қысымы (МПа) |
0.15 |
|
|
Салмағы (кг) |
3.2 |
9.3 |
|
Ағын. Q макс (л/мин) |
өлшемі 10 |
өлшемі 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p еркін қайтару ағынымен B → A, Q-тәуелді (МПа) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Ағынды басқару |
температураға тұрақты |
±2% (Q max) |
||||||
|
қысым тұрақты (дейін |
±2% (Q max) |
±5%(Q макс) |
||||||
|
Жұмыс қысымы, макс.- порт A (МПа) |
31,5 дейін |
|||||||
|
Ең аз қысым айырмашылығы диапазоны (МПа) |
0,3-0,7 |
0,5~1,2 |
||||||
|
Ластану дәрежесі (μ м) |
25 (Q< 5л/мин) |
10 (Q < 0,5 л/мин) |
||||||
|
Салмағы (Кг) |
5.6 |
11.3 |
||||||
Ерекше өзгешеліктері:
▶ Тасымалдау үлгісі DIN 24 340, A,ISO 4401 және CETOP - RP 121H.
▶ Қысым компенсаторының жүрісін шектегіш, қосымша
▶ Механикалық жұмыс
▶ Іске қосу кезінде секіруді азайту
▶ Түзеткіш сэндвич пластинасының көмегімен екі бағытта ағынды реттеу
Қолдану:
2FRM 16 ағынды реттеу клапандарының негізгі функциясы қысым мен температураға тәуелсіз ағын тұрақтылығын сақтау болып табылады.
2FRM 16 клапандары негізінен корпустан (1), тесік втулкасынан (3), қосымша жүріс шектегіші бар қысым компенсаторынан (4), бақылау клапанынан (5), реттеу элементінен (2) тұрады.
А арнасынан В арнасына ағын саңылаудағы (6) дроссель болып табылады. Саңылау бойымен ағынды тұрақты ұстап тұру үшін саңылаудан (6) жоғары қарай қысым компенсаторы қосылған. Ағын саңылау дизайнына байланысты температурадан айтарлықтай тәуелсіз сақталады. В арнасынан А арнасына еркін қайтарылатын ағын бақылау клапаны (5) арқылы бағытталады. Ағын тек А-дан В-ге дейін басқарылады. Ағындарды екі бағытта басқару үшін ағынның астында Z4S типті түзеткіш сэндвич пластинасын орнатуға болады. басқару клапаны.
Ағынды басқару клапанының құрылымы 2FRM 16
Ағынды басқару клапанының 2FRM 16 белгісі
