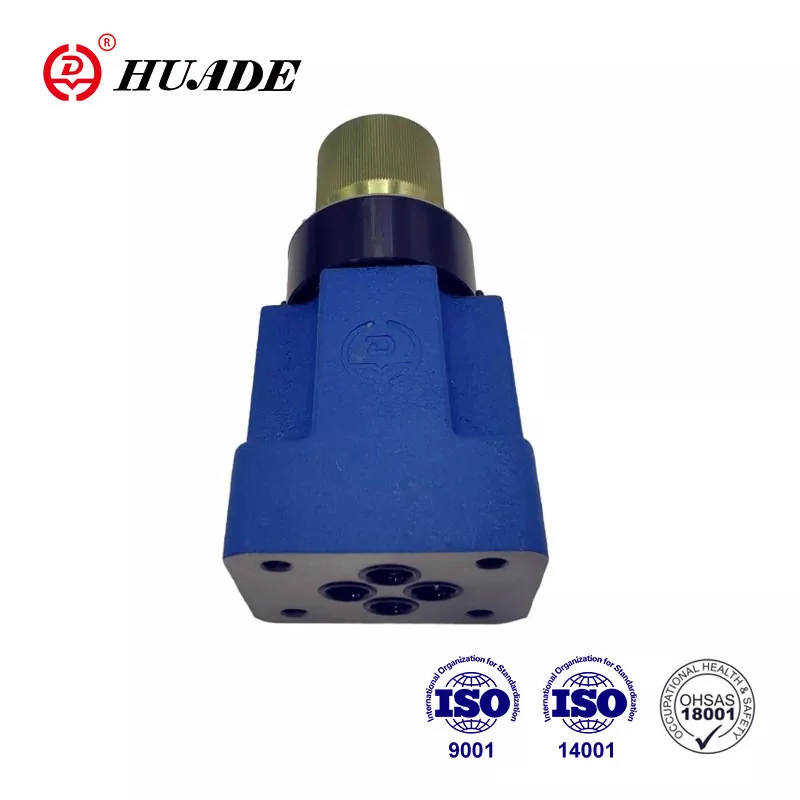

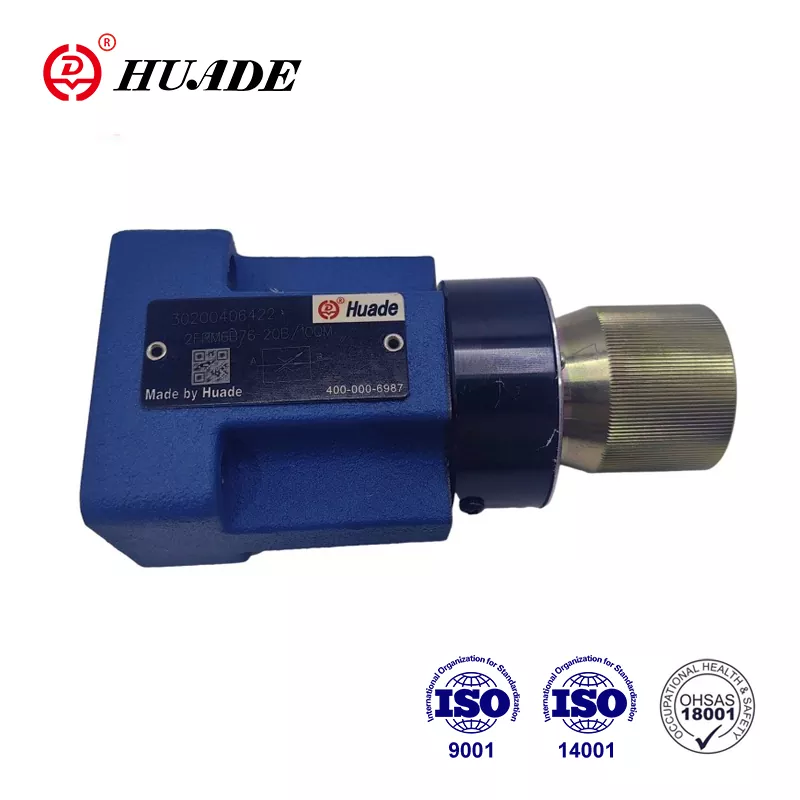

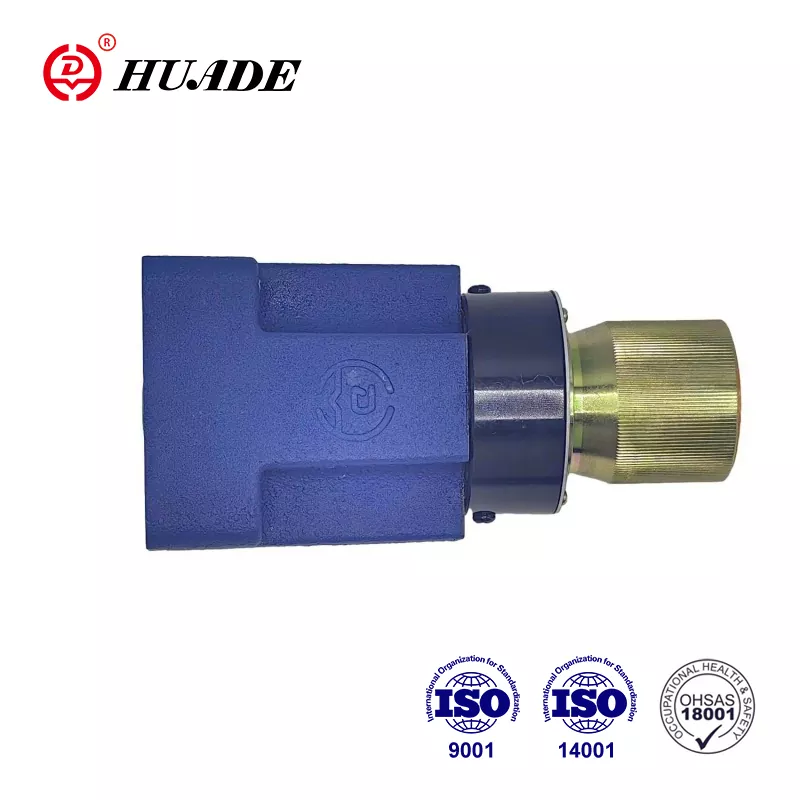

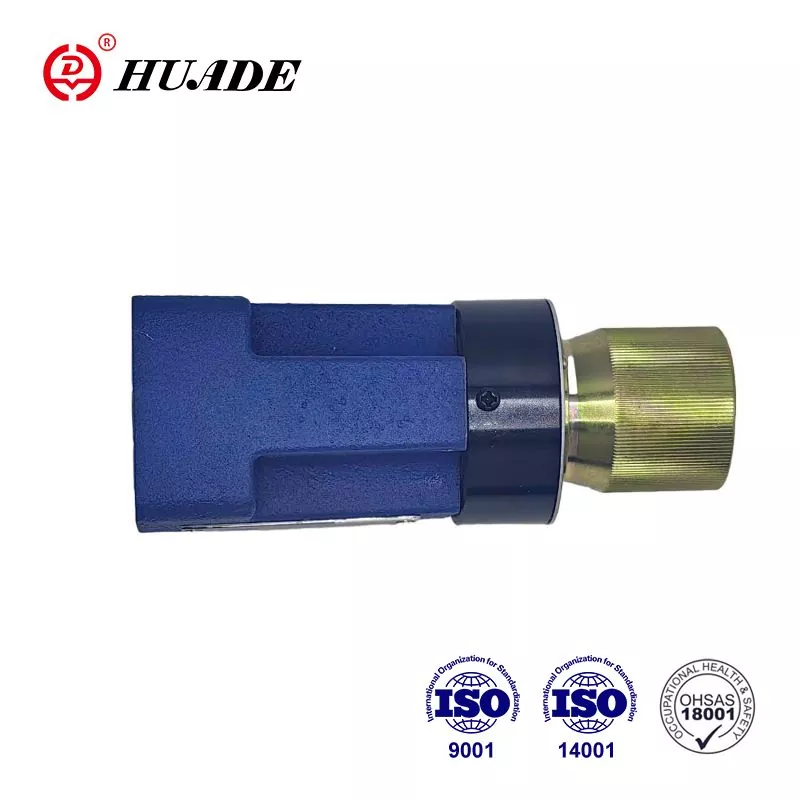

2 FRM типті ағынды реттеу клапаны екі жақты ағынды реттеу клапаны болып табылады. Зауыт өнімнің сапасын қатаң бақылай отырып, өнімнің практикалық болуына назар аударады. Ол тұтынушылардың қалтасы көтеретін жоғары сапалы гидравликалық ағынды клапандарды жеткізуге бағытталған. Huade® ағынды клапандар 2FRM 6 озық технологияны енгізуге байланысты технологияда анағұрлым жетілдірілген. Өнімнің қаптамасын теңшеуге болады, мысалы, ағаш қораптар, пластикалық қаптамалар және стандартты картон қаптамалары.
|
Қысымды сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|||||
|
Қысым сұйықтығының температура диапазоны (℃) |
-30-дан +80-ге дейін |
|||||
|
Тұтқырлық диапазоны (мм ²/с) |
10-нан 800-ге дейін |
|||||
|
Ағым кв макс (л/мин) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Ағым кв мин -10 МПа (л/мин) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Ағым кв мин 31,5 МПа (л/мин) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Қысым айырмашылығы ∆p еркін кері ағын үшін B → A (МПа) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Ең аз қысым айырмашылығы (МПа) |
0,6 - 1,2 |
|||||
|
∆p = 31,5 МПа (%) дейін қысымның тұрақтылығы |
Мастер 2 (Qmax) |
|||||
|
А портындағы максималды жұмыс қысымы (МПа) |
31,5 дейін |
|||||
|
Ластану (мкм) |
25 (Q<5L/мин) 10 (Q<0,5L/мин) |
|||||
|
Салмағы (кг) |
шамамен 1,3 |
|||||
Ерекше өзгешеліктері:
▶ Қысым компенсаторының сыртқы жабылуы, қосымша
▶ Тексеру клапаны, қосымша
▶ Шкаласы бар айналмалы тұтқа
▶ Құлыпталатын.қосымша
1) 21 МПа дейінгі түзеткіш пластинамен бірге қолданғанда
Қолдану:
Ағынды реттеу клапаны 2FRM 6 қысым мен температураға тәуелсіз тұрақты ағынды сақтау үшін қолданылады.
Жалпы:
2FRM 6 екі жақты ағынды реттейтін клапан негізінен корпустан (1), айналмалы тұтқадан (2), тұғырдан (3), қысым компенсаторынан (4) және қосымша тексеру клапанынан тұрады.
Ағынды реттейтін клапан түрі 2FRM 6 B.._20B/M
(сыртқы жабусыз, кері клапансыз)
А портынан В портына ағын дроссель күйінде (5) дроссельденеді. Дроссельдің көлденең қимасы айналмалы тұтқаны (2) бұру арқылы өзгереді. Ағынды қысымға тәуелсіз тұрақты ұстау үшін, а
қысым компенсаторы (4) дроссель позициясының (5) төменгі жағында B портында орнатылған. Сығымдау серіппесі (6) саңылау (3) мен қысым компенсаторын (4) олардың тиісті тоқтауларына қарсы сыртқа қарай басады және осылайша клапан арқылы ағын болмаған кезде қысым компенсаторын (4) ашық күйде ұстайды. Сұйықтық клапан арқылы ағып жатқанда, А портында әрекет ететін қысым саңылау (7) арқылы қысым компенсаторына (4) күш түсіреді. Қысым компенсаторы (4) күштер теңгерілгенше компенсаторлық күйге ауысады. Егер А портындағы қысым көтерілсе, қысым компенсаторы (4) күштер тепе-теңдігіне тағы бір рет жеткенше жабылатын бағытта қозғалады. Қысым компенсаторының осы үздіксіз компенсаторлық әрекетінің арқасында тұрақты ағын алынады. Клапан арқылы өтетін ағынды екі бағытта бақылау үшін осы ағынды реттеу клапанының астында Z4S 6 типті түзеткіш сэндвич пластинасын орнатуға болады.
Ағынды басқару клапанының құрылымы 2FRM 6-20B/...M...
2FRM 6A..-20B/..R түрі
Бұл клапанның қызметі негізінен 2FRM 6 B..-20B/..M типті клапанмен бірдей.
Дегенмен, ағынды реттейтін клапанның бұл түрі қысым компенсаторын (4) P(11) порты арқылы қосуға мүмкіндік беретін сыртқы портпен қамтамасыз етілген. Саңылау (10) арқылы P(11) портына әсер ететін сыртқы қысым қысым компенсаторын (4) қысу серіппенің (6) күшіне қарсы жабық ұстайды. Қосылған бағыттаушы клапан (9) P-ден B-ге ағынды қамтамасыз ету үшін іске қосылғанда, жабық контурды басқару 2 FRM 6 B түріндегідей жүзеге асырылады. Осылайша іске қосу кезінде секіру болдырмайды.
Компенсатордың сыртқы жабылуы бар бұл нұсқаны тек есептегіш бақылау үшін пайдалануға болады.
В портынан А портына еркін қайтару ағыны тексеру клапаны (8) арқылы жүзеге асырылады.
Ағынды басқару клапанының құрылымы 2FRM 6A..-20B/..R
Қолдану мысалдары
2FRM 6 2 жақты ағынды реттеу клапанының белгісі
