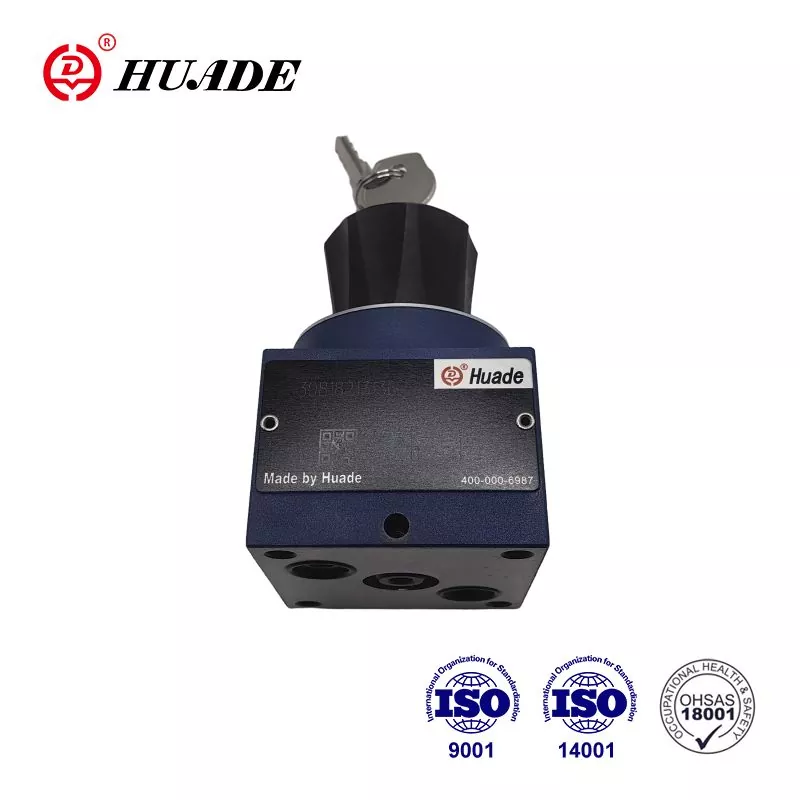

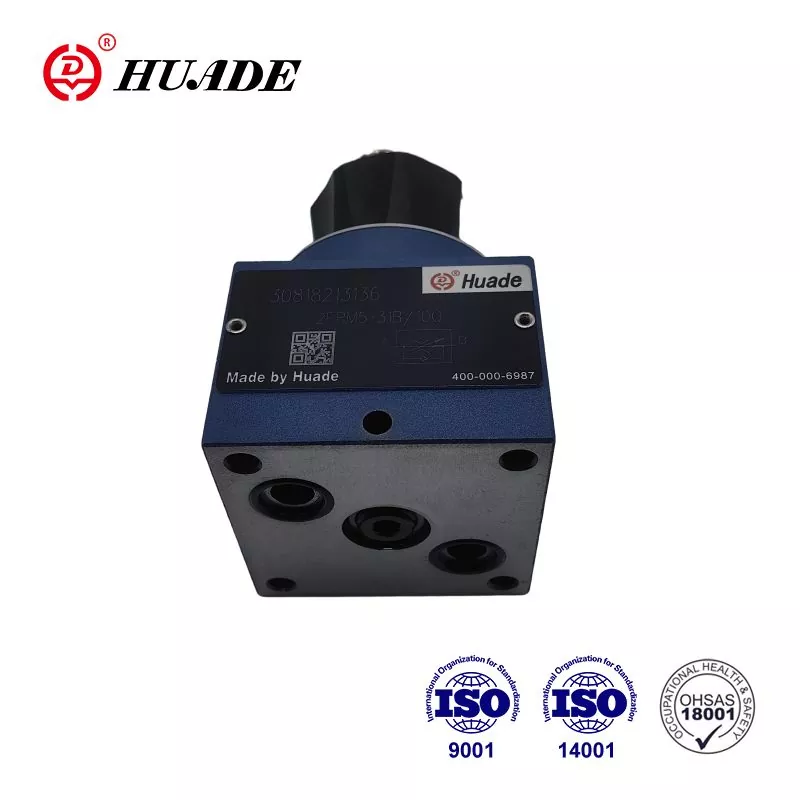

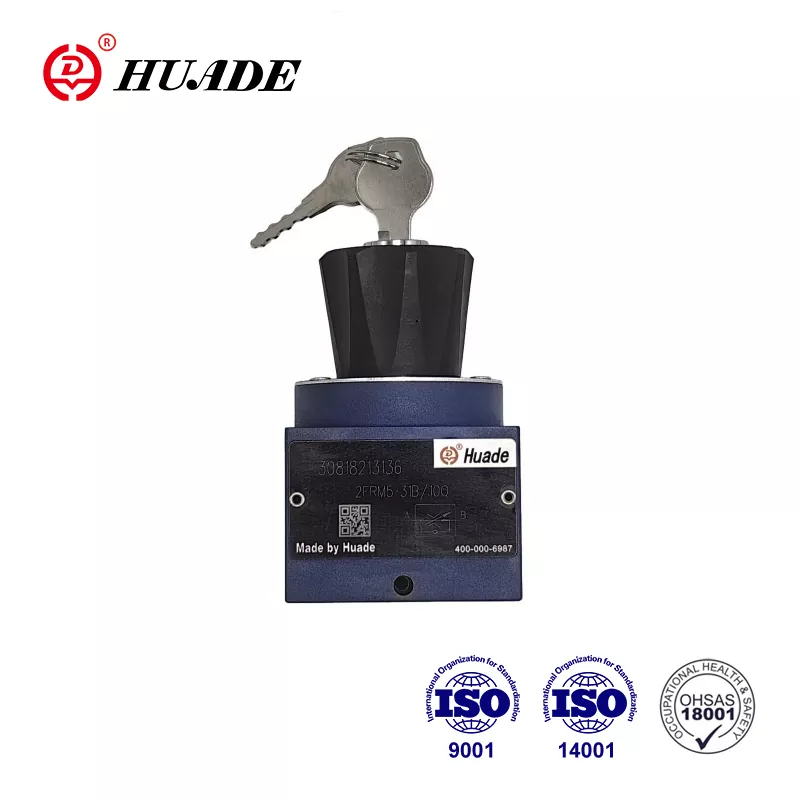

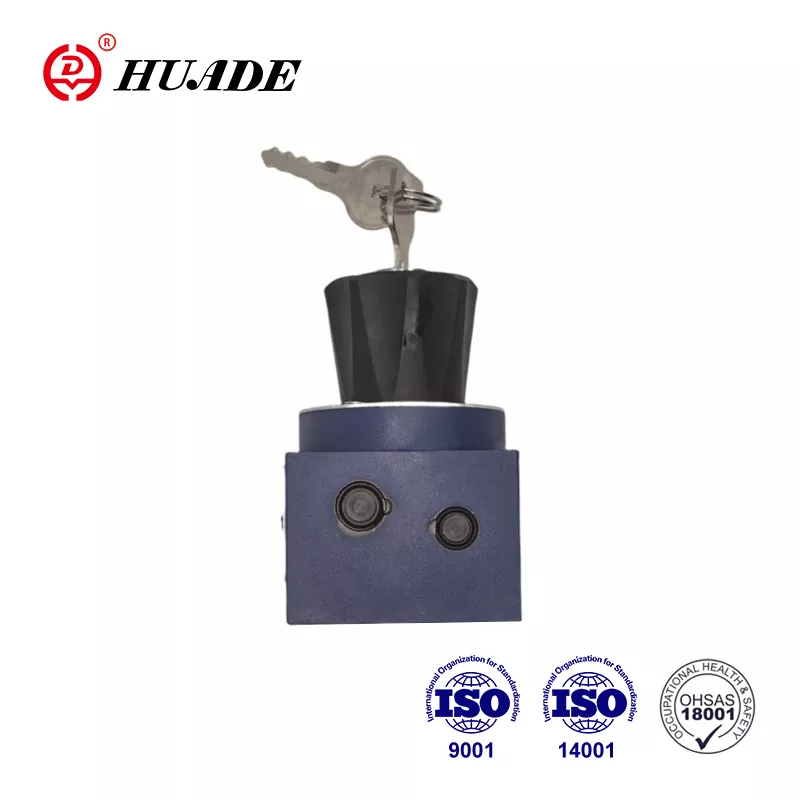

2FRM ағынды клапан екі жақты ағынды басқару клапаны болып табылады. Ол дроссельдеу үшін қолданылады. Huade® шынымен де Қытайдағы сенімді бренд. Rexroth компаниясымен екі ұзақ мерзімді ынтымақтастықтың арқасында Huade® ағынды басқару клапандары Rexroth ұсынған сериялармен үйлесімді. Өнім сапасы, технологиялық инновациялар, тұтынушыларға қызмет көрсету немесе бренд беделі болсын, Huade Hydraulic жақсы жұмыс жасады және нарық пен тұтынушылардан кең беделге ие болды.
|
Жалпы |
|
|
Гидравликалық сұйықтық |
Минералды май (NBR тығыздағыш үшін) немесе фосфатты эфир (FPM тығыздағыш үшін) |
|
Температура диапазоны (℃) |
-30-дан+80-ге дейін |
|
Тұтқырлық диапазоны (мм ²/с) |
10-нан 800-ге дейін |
|
Түзеткіш сэндвич плитасы |
|
|
Ағын.макс (л/мин) |
15 |
|
Жұмыс қысымы (МПа) |
21 дейін |
|
Крекинг қысымы (МПа) |
0.1 |
|
Салмағы (кг) |
0.6 |
|
Ағынды реттейтін екі жақты клапан |
||||||||
|
Ағын. кв макс (л/мин) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p еркін қайтару ағынымен B → A, qv -тәуелді (МПа) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Ағынды басқару |
температураға тұрақты |
±5% |
±3% |
± 2% |
||||
|
қысым тұрақты (дейін |
±2% |
4% |
||||||
|
Жұмыс қысымы, макс.- порт A (МПа) |
21 дейін |
|||||||
|
Ең аз қысым айырмашылығы диапазоны (МПа) |
0,3-0,5 |
0,6~0,8 |
||||||
|
Ластану дәрежесі (мкм) |
25 (Q<5L/мин) |
10 (Q < 0,5 л/мин) |
||||||
|
Салмағы (Кг) |
1.6 |
|||||||
Ерекше өзгешеліктері:
▶ Тасымалдау үлгісі DIN 24 340, A,ISO 4401 және CETOP - RP 121H.
▶ Қысым компенсаторының жүрісін шектегіш, қосымша
▶ Іске қосу секіруінің төмендеуі
▶ Түзеткіш сэндвич пластинасының көмегімен екі бағытта ағынды реттеу
▶ Құлыпталатын айналмалы тұтқа
Қолдану:
Ағынды реттеу клапаны, 2FRM типті ағынды реттеу клапаны дроссель үшін пайдаланылады және қысым мен температура әсер етпейді.
2 жақты ағынды реттейтін клапан 2FRM негізінен корпустан (1), орнату элементінен (2), саңылаудан (3), қысым компенсаторынан (4) міндетті түрде инсульт шектегішімен, сондай-ақ бақылау клапанынан (5) тұрады және дроссельдеу үшін пайдаланылады. төмен қысымдағы және температураға тәуелділіктегі ағынның.
Дроссельдік қима қисық болттың (7) айналуымен белгіленеді. Ағынды дроссельдеу нүктесіндегі (8) қысымнан тәуелсіз ұстау үшін қысым компенсаторы (4) қосылған. Қалыпты тәуелсіздік дроссельдік нүктенің саңылау ретінде салынуының нәтижесі болып табылады.
В-дан А-ға еркін ағынның қайтарылуы тексеру клапаны (5) арқылы жүзеге асырылады.
Клапанның кез келген бағытта бақыланатын ағынына жету үшін ағынды реттейтін клапанның астында Z4S типті түзеткіш сэндвич пластинасын орнату мүмкіндігі бар.
Ағынды басқару клапанының құрылымы 2FRM 5
Ағынды басқару клапанының 2FRM 5 белгісі
