Бұл нұсқаулық сізге кез-келген адам түсінетін қарапайым терминдерді қолдана отырып, осы маңызды клапандарды түзету туралы білуіңіз керек барлық нәрсені біледі.

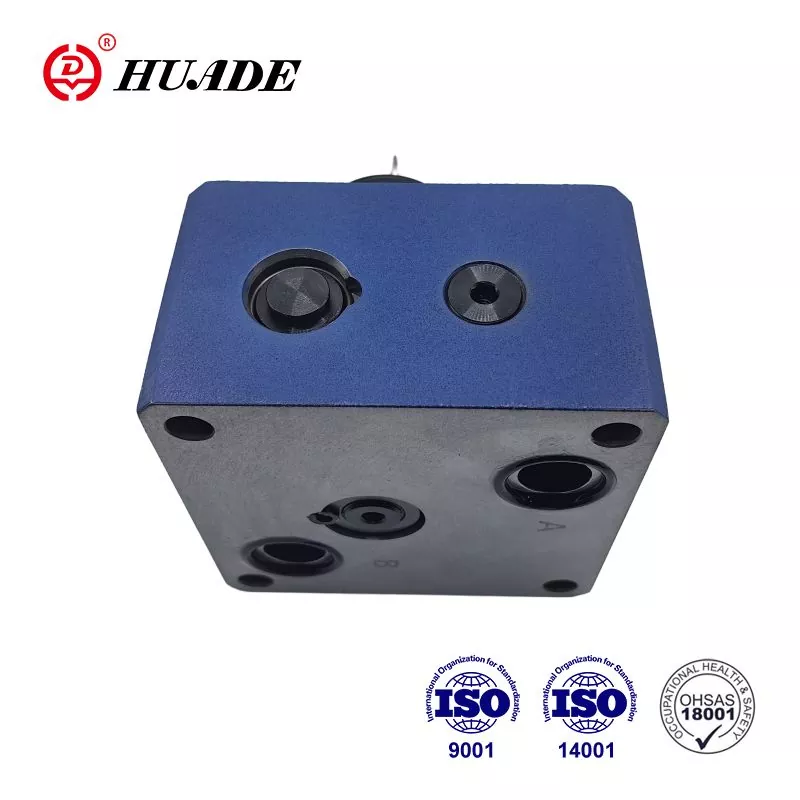

Ағынды басқару клапаны дегеніміз не?
Ағынды бақылау клапаны өндірістік жүйеге арналған кран сияқты. Ол қанша сұйықтық болуы мүмкін (ол сұйықтық болуы мүмкін, ол сұйықтық болуы мүмкін, ол шлам »деп аталады) құбыр арқылы қозғалады. Ішіндегі үзінді ашу немесе жабу арқылы клапан бола алады:
- Бастаңыз немесе тоқтаңызағын толығымен.
- Жылдамдықпен немесе баяулаңызағын.
- Түзуағынды жүру керек.
- Қорғаужүйе тым көп қысымнан тұрады.
Сіз бұл клапандарды электр станциялары мен су тазарту қондырғыларынан бастап, ірі ғимараттардағы жылыту және салқындату жүйелеріне дейін барлық жерлерде таба аласыз.
Ағынды бақылау клапандарының жалпы түрлері
Барлық клапандар бірдей емес. Міне, бірнеше негізгі типтер:
- Ине клапандары:Бұл өте дәл, дәлірек, дәлірек, бейімделген бақылау үшін өте жақсы, әсіресе кішкентай құбырларда.
- Глобус клапандары:Ағынды іске қосу, тоқтату және тротуар ету үшін жақсы.
- Қысыммен өтелетін клапандар:Жүйенің қысымы өзгерсе де, ағын жылдамдығын сақтайтын клапанның ақылды түрі. Бұл тұрақты жылдамдықты қажет ететін машиналар үшін өте маңызды.
- Қосу / өшіру клапандары (қақпа, доп, көбелек):Бұл клапандар толығымен ашық немесе толығымен жабық болуы керек. Олар дәл ағынды реттеудің ең жақсы таңдауы емес.
Ағынды басқару клапанын реттеу үшін қадамдық нұсқаулық
Клапанды реттеу сұйықтық өтетін саңылаудың мөлшерін өзгертеді. Кішкентай ашылу аз ағын дегенді білдіреді, ал үлкен ашылу көбірек ағын дегенді білдіреді. Бұл реттеуді қалай жасау клапанның қолмен, пневматикалық (ауамен қуатталған) немесе электрлік екендігіне байланысты.
1. Қолмен клапандарды реттеу
Қолмен клапандар қарапайым. Сіз оларды доңғалақты, тұтқаны немесе бұранданы қолданып реттейсіз.
Ине клапаны үшін:
- Реттеу бұрандасын табыңыз.
- Айналдырусағат тілі бағытыменашуды кішірейту және ағынды азайту.
- Айналдырусағат тіліне қарсыАшылуды үлкенірек ету және ағынның жоғарылауы.
- Кішкене бұрылыстар жасаңыз (толық шеңбердің 1/8 сияқты) және жүйенің қалай жауап беретінін қараңыз.
- Сізде дұрыс болғаннан кейін, құлыпты қатайтыңыз, сондықтан ол кездейсоқ өзгермейді.
Глобус клапан үшін:
- ҚолданыңызқолменІшкі ашаны жоғары немесе төмен жылжыту үшін.
- Оны бұру Штепсельдік ұшты толығымен ашық және толығымен жабылған, ағынның жылдамдығын алу үшін толығымен жабыңыз.
2. Пневматикалық (ауа қуатталған) клапандарды реттеу
Пневматикалық клапандар жылжыту үшін сығылған ауаны пайдаланады. Реттеу көбінесе ауа ағынын клапанның қозғаушыға (физикалық тұрғыдан жылжытатын бөлігіне) басқаруды қамтиды.
- ТабыңызРеттеу бұрандасыЖетекке.
- Бұранданы бұраңызсағат тіліне қарсыŠtandardy API:
- Кейбір заманауи пневматикалық клапандарда сандық дисплейлер бар, олар сізге қажетті ағынды орнатуды және қайталауды жеңілдетеді.
- Аяқтаған кезде әрдайым реттеу тұтқасын құлыптаңыз.
3. Электр клапандарын реттеу
Электр клапандары Реттеу үшін электр қозғалтқышын (жетек) пайдаланыңыз. Бұл көбінесе дәлірек және оны компьютермен басқаруға болады.
Қарапайым тұтқалар / бұрандалы реттеу:
Кейбір электр қақпақтарында қарапайым тұтқаны бар, сіз ағындарды азайту үшін сағат тілімен бұра аласыз және оны көбейту үшін сағат тіліне қарсы бұраңыз.
Бағдарламалық жасақтамаға негізделген түзету:
- Жоғары технологиялық жүйелер үшін сіз ноутбукты клапанның жетекке қосасыз.
- Арнайы бағдарламалық жасақтаманы пайдаланып, клапанды қаншалықты ашық немесе жабуға болатынын нақты айта аласыз.
- Сіз шектеулерді орната аласыз, егер сигнал жоғалған болса, не болатынын анықтай аласыз және нақты бақылауды аласыз. Бұл күрделі өндірістік параметрлерде жиі кездеседі.
Техникалық ескерту: Клапанның ашылуы ағынның жылдамдығына қалай әсер етеді
Инженерлер мен техникалық сатып алушылар үшін бұл түзетудің артындағы сандарды түсіну пайдалы. Ағын жылдамдығы клапанды қаншалықты ашқаныңыз туралы емес; Бұл сонымен қатар клапандағы қысым айырмашылығына да байланысты.
- Ағындық қондырғылар:Кішкене бұрылыстар жасаңыз (толық шеңбердің 1/8 сияқты) және жүйенің қалай жауап беретінін қараңыз.
- CV мәні:Әр клапанның рейтингі бар, бұл ағын коэффициенті (түйіндеме). Бұл сан сізге 1 PSI қысымының төмендеуі кезінде толық ашылған кезде клапан арқылы қанша GPM су ағып кететінін айтады. Жоғары түйіндеме жоғары шығын сыйымдылығын білдіреді. К рсеткіш баламасы кВ мәні болып табылады.
- Оны бірге қою:Ағынды басқару клапанын реттеген кезде, сіз оның қалпына келтірілген мәнін сол күйде өзгертесіз. Мақсатты ағын жылдамдығына жету үшін жүйенің қысымын есепке алу керек. Мысалы, егер сізге 50 PSI қысымының төмендеуі бар жүйеде 20 GPM-ді қажет болса, сіз клапанның тұтқасын баяу бұрап, ағын өлшегішті қарап, ол сіздің мақсаттарыңызға сәйкес келмейді. Кішкентай, біртіндеп түзету әрқашан ең жақсы тәсіл болып табылады.
Алдымен қауіпсіздік! Клапандарды реттеудің маңызды ережелері
Өнеркәсіптік жүйелермен жұмыс қауіпті болуы мүмкін. Әрқашан осы қауіпсіздік ережелерін сақтаңыз:
- Жүйе қысымда болған кезде ешқашан клапанды реттемеңіз.Бұл өте қауіпті және ауыр жарақатқа әкелуі мүмкін.
- Алдымен жүйені әрдайым депрессияға ұшыратыңыз.Жұмыс істеп тұрған кезде жұмыс орнының құлыптау / Tagout процедураларын орындаңыз.
- Қауіпсіз қауіпсіздік редукторын киіңіз,Қолғап пен қауіпсіздік көзілдірігі сияқты.
- Кілт немесе алаяқ барын пайдаланбаңызЕгер өндірушінің нұсқаулары болмаса, қолмен ұстаңыз. Сіз клапанды бұза аласыз.
- Реттеуді баяу және біртіндеп жасаңызжүйені зақымдауы мүмкін кенеттен өзгерістерді болдырмау үшін.
Жалпы проблемалар және оларды қалай түзету керек
Тіпті мінсіз реттеумен де, заттар дұрыс болмай қалуы мүмкін. Мұнда кейбір жалпы мәселелер бар:
- Сәйкес келмейтін ағын:Мұны клапандағы, тозған бөліктердегі немесе жаман түзетудің салдарынан болуы мүмкін.Түзету:Клапанды тазалаңыз және тозған бөлшектерді тексеріңіз.
- Ақаулар:Әдетте ескі, ескірген тығыздағыштардан туындаған.Түзету:Тығыздағыштарды ауыстырыңыз.
- Клапанның жабысы:Кір, тот немесе майлаудың болмауы клапанның жабысып қалуына әкелуі мүмкін.Түзету:Клапанды тазалаңыз және майлаңыз.
- Қатты шу:Бұл кавитация сияқты күрделі мәселенің белгісі болуы мүмкін (кішкентай көпіршіктер құлдыраған кезде), бұл клапанды жоюы мүмкін.Түзету:Бұл көбінесе клапанның дұрыс өлшемі немесе түрі емес дегенді білдіреді. Сараппен кеңесіңіз.
Неліктен дұрыс реттеу керек
Ағынды басқару клапанын реттеуге уақыт бөлу үлкен артықшылықтары бар:
Жүйеңізді түсіну және осы қадамдарды орындау арқылы ағынның басқару клапандарының өз жұмысын өте жақсы істеп, қауіпсіздігіңізді сақтауға, қауіпсіз және тиімді екеніне көз жеткізе аласыз.
