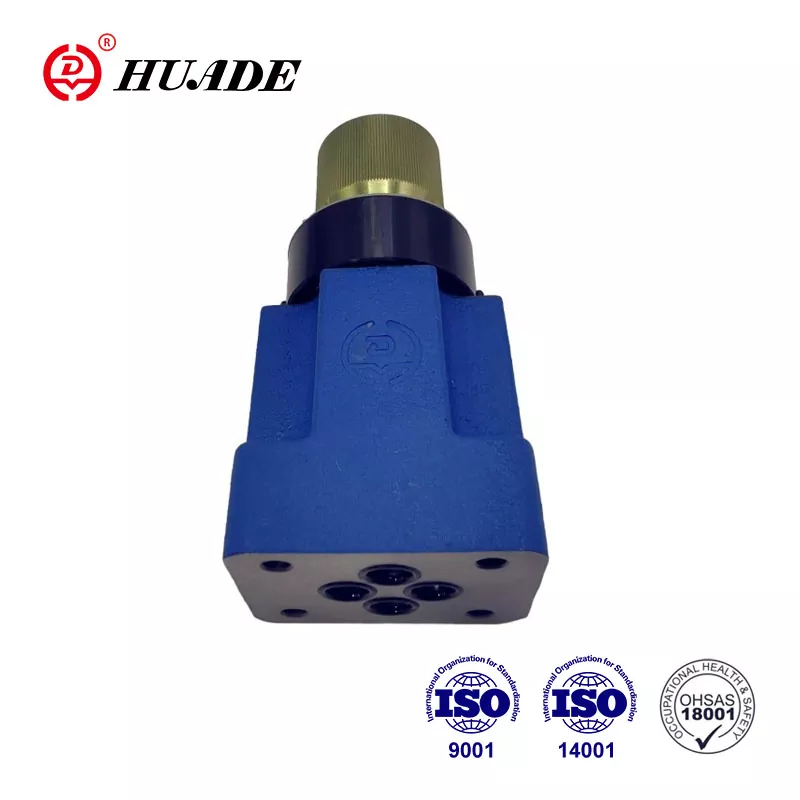

2 Гидравликалық ағындарды басқару клапаны: толық нұсқаулық

Гидравликалық ағындарды басқарудың 2 тәсілі гидравликалық жүйелердегі ең маңызды компонент болып табылады, ол тез сұйықтықты тізбек арқылы қозғалады. Мұны су краны сияқты ойланыңыз - сіз оны қанша су ағып жатқанын бақылау үшін айналдыра аласыз. Гидравликалық жүйелерде бұл клапандар экскаваторлар, инъекциялық қалыптау машиналары, зауыттық жабдықтар сияқты машиналардың жылдамдығын басқарады.

Неліктен гидравликалық жүйелердегі ағындарды басқару мәселелері

Кез-келген гидравликалық жүйеде үш нәрсе қажет:

• Қысым- Қанша күш немесе қуат алатындығын анықтайды
• Бағыт- Қандай жолмен жүретінін бақылайды
• Ағу- Жылдам заттар қаншалықты жылдам қозғалады

Гидравликалық ағындардың 2 әдісі қалай жұмыс істейді?

Клапанның негізгі бөліктері

Гидравликалық ағынның әрбір 2 әдісі осы негізгі бөліктерге ие:

• Клапанның денесі- сіздің гидравликалық сызықтарыңызға қосылатын сыртқы қабық
• Дроссельдің ашылуы- сұйықтық ағып жатқан кішкене алшақтық
• Басқару элементі- алшақтықты үлкенірек немесе кішірек ету үшін қозғалады
• Реттеу механизмі- клапанды басқаруға мүмкіндік береді (қолмен немесе электр сигналын)
• Көктем- клапанға бастапқы позицияға оралуға көмектеседі

Ағынды бақылаудың артындағы ғылым

Гидравликалық сұйықтық кішкене саңылаудан ағып жатқанда, ол қарсылық тудырады. Бұл гидравликалық жылдамдықты бақылау принципі бұл клапандарды жұмыс істемейтін нәрсе. Негізгі формула:

Бұл білдіреді:

• Үлкен ашу = Қосымша ағын = жылдам жылдамдық
• Кішігірім ашылу = аз ағын = баяу жылдамдық
• Жоғары қысым = көп ағын (егер ашылса)

Гидравликалық цилиндрдің клапанын қосымшалар үшін бұл байланыс поршеньді қаншалықты жылдам басқарады. Гидравликалық қозғалтқыштар жүйелерінде ол айналмалы жылдамдықты анықтайды.

Гидравликалық ағындарды басқарудың екі әдісі қандай?

1. Қарапайым дроссельдік клапандар (өтелмеген)

Бұл ең негізгі түрі. Олар қолмен су краны сияқты жұмыс істейді:

Олар қалай жұмыс істейді:Сіз ашылу өлшемін өзгерту үшін тұтқаны қолмен реттейсіз

Үздік:Нақты жылдамдық маңызды емес қарапайым қосымшалар

2. Қысымды өтелетін ағындарды бақылау клапандары

Бұл әлдеқайда ақылды. Олар қысымның өзгеруі кезінде де ағын ұстап тұру үшін автоматты түрде реттейді.

Олар қалай жұмыс істейді:Ішіндегі арнайы механизм дроссельдің ашылу деңгейі бойынша қысымды сақтайды

Үздік:Дәлдік машиналар, автоматтандырылған өндірістік желілер

3. Қысым және температураны өтеу

Бұл ең жетілдірілген түрі. Олар қысым мен температура өзгерістерін де реттейді.

Олар қалай жұмыс істейді:Ішінде арнайы материалдар температураға жауап береді және клапанды автоматты түрде реттейді

Үздік:Аэроғарыш, сынау жабдықтары, сыни қосымшалар

Гидравликалық ағындарды басқару клапанын қай басқару әдісін таңдау керек?

Қолмен басқару

Бұл не:Қолмен бұрылатын бұрандалар, тұтқалар немесе бұрандалар

Қашан қолдану керек:Автоматты басқаруды қажет етпейтін қарапайым машиналар

Мысалдар:Негізгі дүкен жабдықтары, қолмен басу

Электрмен жабдықтау

Соленоидты клапандар (қосу / өшіру)

• Функция:Жеңіл қосқыш сияқты қарапайым / өшірулі
• Жақсы:Бастау / тоқтатудың негізгі әрекеттері
• Шектеу:Жылдамдықты тегіс басқару мүмкін емес

Пропорционалды клапандар

• Функция:Электрлік сигналдар негізінде тегіс басқару (0-10V немесе 4-20ma)
• Жауап беру уақыты:50-80 Гц (көптеген қосымшалар үшін жеткілікті)
• Жақсы:Инъекциялық қалыптау, жалпы автоматика

Сервсо клапандары

• Функция:Ультра-дәл бақылау, позициямен кері байланыс
• Жауап беру уақыты:150-200 Гц (өте жылдам)
• Жақсы:Аэроғарыш, жоғары дәлдік өндірісі

Өнімділікті салыстыру

Басқару түрі	Ділдік	Жылдамдық	Құны	Ең жақсы қолдану
Нұсқау	Аласа	Шабан	Аласа	Қарапайым жабдықтар
Соласты киім	Аласа	Жылдам	Аласа	ҚОСУ / ӨШІРУЛІ БАҚЫЛАУ
Пропорционалды	Орташа	Амал	Амал	Жалпы автоматика
Қызмет	Өте жоғары	Өте жылдам	Биік	Дәлдік қосымшалар

Орнату және жүйелік дизайн

Ағынды басқарудың 2-ші клапаны қашан орнатылуы керек?

Ағынды басқару клапандарын үш жолмен орната аласыз:

Ішкі бақылау (метр-дюйм)

• Цилиндрге май құйыңыз
• Оң жүктемелерге жақсы (көтеру сияқты)
• Тәуекел: егер дұрыс жасалмаса, кавитация тудыруы мүмкін

Остпаны басқару (есептеу)

• Цилиндрден шығатын майды басқарады
• Теріс жүктемелер үшін жақсы (ауыр заттарды түсірген сияқты)
• Бақылауды жақсы, бірақ жоғары қысымды қамтамасыз етеді

Айналуды бақылау

• Резервуарға қосымша май жібереді
• Тиімді, бірақ қарапайым
• Ауыспалы жылдамдыққа мұқтаж қосымшалар үшін жақсы

Жақсы жұмыс істеуге арналған дизайн бойынша кеңестер

• Өлшемі дұрыс:Ең көп ашылғандардың 20-80% жұмыс істейтін клапандарды таңдаңыз
• Майды таза ұстаңыз:Дұрыс сүзуді қолданыңыз (ISO 4406 стандарты)
• Температураны қарастырыңыз:Клапандар температуралық диапазонда жұмыс істеңіз
• Техникалық қызмет көрсету жоспары:Клапанды реттеу және ауыстыру үшін бос орын қалдырыңыз

Нақты-әлемдік қосымшалар

Өндірістік жабдықтар

Инъекциялық қалыптау машиналары

• Нақты жылдамдықты басқару үшін пропорционалды клапандарды қолданыңыз
• Циклдің әртүрлі бөліктеріне арналған бірнеше жылдамдық кезеңдері
• Энергияны үнемдейді және өнімнің сапасын жақсартады

Станоктар

• Жылдам тәсіл, баяу беріліс, тез қайтару циклы
• Автоматты жылдамдыққа арналған камералар
• Беттің қабаты мен құралының өмірін жақсартады

Мобильді жабдық

Экскаваторлар және тиегіштер

• Бірнеше функциялар арасында ағынмен бөлісу
• Тиімділігі үшін жүктеме-сенсорлық жүйелер
• Тегіс операторды басқару

Крандар және көтергіш жабдықтар

• Жүктеу-ұстау клапандары бақылаусыз төмендеудің алдын алады
• Қауіпсіздік үшін нақты жылдамдықты бақылау
• Төтенше жағдайларды төмендету мүмкіндігі

Аэроғарыш және қорғаныс

• Жеңіл серво клапандары
• Төтенше жағдайлардағы жоғары сенімділік
• Ұшу беттерін дәл бақылау

Оң жақтағы клапанды таңдау: қадамдық нұсқаулық

Үздік өндірушілер мен өнімдер

Жетекші брендтер

Bosch Rexroth

• 2FRM және 2FRE сериялы клапандар
• Дәлдікке арналған салалық стандарт
• Тамаша техникалық қолдау

Паркер Ханнифин

• Түсті кодталған реттеу сақиналары бар Color Collow сериялары
• Көлемдер мен опциялардың кең ауқымы
• Дүниежүзілік қол жетімділік

Харбордың икдені

• DSJ және SF сериялы клапандар
• Оңай интеграцияға арналған модульдік дизайн
• Жоғары қысымды мүмкіндіктер

Тамитон

• Картридж клапандары (SICV сериясы)
• Ғарыштық үнемдейтін дизайн
• Көп функционалды мүмкіндіктер

Данфосс

• ПВГ пропорционалды клапандар топтары
• Мобильді жабдыққа арналған
• Реттелетін шешімдер

Сатып алу кезінде не іздеу керек

• Техникалық сипаттамалар сіздің қажеттіліктеріңізге сәйкес келеді
• Жақсы техникалық құжаттама
• Жергілікті қызмет көрсету және қолдау
• Жеңілдікке негізделген уақыттар
• Бәсекеге қабілетті баға
• Сіздің салаңыздағы дәлелденген сенімділік

Ағынды бақылау технологиясының болашақ тенденциялары

Смарт-клапандар және IOT интеграциясы

Заманауи клапандармен ақылды болады:

• Мониторинг үшін бекітілген датчиктер
• Сымсыз байланыс мүмкіндіктері
• Болжалды техникалық қызмет көрсету туралы ескертулер
• Қашықтан реттеу және бақылау

Жетілдірілген материалдар

Жаңа материалдар клапандар жасауда:

• Тозуға көбірек төзімді
• Тым температурада жақсы
• Ұзақ ұзаққа созылады
• Тиімді

Энергия тиімділігінің бағыты

Жаңа дизайнға назар аударыңыз:

• Энергия қалдықтарын азайту
• Жылуды басқару жақсы
• Тиімділігі жақсартылған рейтингтер
• Экологиялық сәйкестік

Жалпы проблемалар мен шешімдер

Проблема	Шешім
Жылдамдық жүктемен өзгереді	Қысыммен өтелетін клапанды жаңарту
Жауап беру уақыты нашар	System жүйесіндегі ауаны тексеріңіз, Servo клапанын қарастырыңыз
Клапанды аң аулау немесе тербелім	Демпфир қосу, жүйенің қаттылығын тексеріңіз
Шамадан тыс жылу өндірісі	Клапанның өлшемін тексеру, айналып өтуді бақылауды қарастырыңыз
Сәйкес келмейтін өнімділік	Май сүзгісін жақсарту, тозған компоненттерді тексеріңіз

Техникалық қызмет көрсету және ақаулықтарды жою

Тұрақты техникалық қызмет көрсету тапсырмалары

• Майдың тазалығын тексеріңіз- Сүзгілерді үнемі өзгертіңіз
• Монитордың жұмыс температурасы- өндірушінің лимиттері бойынша сақтаңыз
• Сыртқы ағып кетуді тексеріңіз- дереу мекен-жайы
• Тестке жауап беру уақыты- бастапқы өлшеулермен салыстырыңыз
• Басқару сигналдарын калибрлеу- Уақыт өте келе дәлдікті қамтамасыз етіңіз

Қарау үшін ескерту белгілері

• Жалқау жауап
• Сәйкес келмейтін жылдамдық
• Ерекше шулар
• Сыртқы ағып кету
• Шамадан тыс жылу

Шығындарды қарау

Бастапқы шығындар

• Қарапайым дроссельдік клапандар: $ 50 - 200 доллар
• Пропорционалды клапандар: $ 300 - 1500 доллар
• Серве клапандары: $ 1000 - 5000 доллар +

Ұзақ мерзімді шығындар

• Энергия тиімділігін үнемдеу
• Техникалық қызмет көрсету
• Өнімнің жақсартылған сапасы
• Аз жұмыс уақыты

ROI факторлары

• Өндірістік жылдамдықты жақсарту
• Сапа дәйектілігі
• Энергия үнемдеу
• Техникалық қызмет көрсетуді азайту

Қорытынды

Гидравликалық ағындарды бақылаудың 2 тәсілі гидравликалық жүйелердегі жылдамдықты бақылау үшін қажет. Кілт сіздің өтінішіңіз үшін дұрыс түрді таңдау:

• Қарапайым дроссельдік клапандарНегізгі, арзан қосымшалар үшін
• Қысымды өтемақы клапандарыТұрақты орындау үшін
• Сервсо клапандарыЖоғары дәлдікке қажеттілік үшін

Есіңізде болсын, клапан сіздің гидравликалық жүйенің бір бөлігі екенін ұмытпаңыз. Табыс жүйенің дизайнына, дұрыс өлшемге, жақсы техникалық қызмет көрсетуге және беделді өндірушілердің сапа компоненттерін таңдауға байланысты.

Қате таңдау құны: сіз оны дұрыс емес алған кезде не болады

Қате ағындарды басқару клапанын таңдау күрделі проблемалар мен қымбат салдарға әкелуі мүмкін:

Өнімділік мәселелері:

• Сәйкес келмейтін жылдамдық- Сіздің машиналарыңыз сенімді жұмыс істемейді
• Сапасыз өнімдер- өндірістік процестер
• Қауіпсіздік тәуекелі- болжанбайтын машинаның мінез-құлқы апатқа әкелуі мүмкін

Қаржылық әсер:

• Энергия қалдықтары- Нашар үйлесімді клапандар қуатты тұтынуды 15-30% -ға арттыра алады
• Мерзімінен бұрын жабдықтың істен шығуы- дұрыс емес клапан мөлшері сорғыларға, цилиндрлерге және моторларға шамадан тыс тозуды тудырады
• Өндіріс кешігу- гидравликалық жылдамдықты бақылаудың үзілуі және өткізіп алған мерзімдерге әкеледі
• Техникалық қызмет көрсету шығындары- дұрыс емес клапандар жиі қызмет көрсетуді және ауыстыруды қажет етеді

Жүйелік мәселелер:

• Жылу қондырғысы- тиімсіз клапандар майлы өмірді азайтады
• Сорғының зақымдануы- Дұрыс емес ағынды басқару сорғы кавитациясын тудыруы немесе қызып кетуі мүмкін
• Гидравликалық цилиндр клапанының сәйкес келмеуі- Дұрыс емес мөлшердегі тығыздағыштар және ішкі ағып кетуді тудырады

Сіз жаңа машинаны салсаңыз немесе барын жаңарту болсаңыз да, осы негіздерді түсіну сізге дұрыс таңдау жасауға және гидравликалық жүйеден жақсы нәтиже алуға көмектеседі.

Қосымша ресурстар

Толық техникалық ақпарат алу үшін кеңес беріңіз:

• Өндіруші веб-сайттар (Bosch Rexroth, Parker, Hawe)
• ISO 1219 гидравликалық символдар стандарты
• Гидравликалық инженерлік анықтамалықтар
• Қолданбалы жергілікті гидравликалық дистрибьюторлар

Бұл нұсқаулық гидравликалық ағындарды бақылаудың 2 жолын түсінуге негіз ұсынады. Нақты қосымшалар үшін әрқашан гидравликалық инженерлермен кеңесіп, өндірушінің ұсыныстарын орындаңыз.
