Экскаваторлар мен бульдозерлер сияқты жаппай құрылыс техникасының қаншалықты үлкен күш-қуатын алатындығы туралы ойланған ба? Құпия гидравликалық осьтік поршень мотор деп аталатын қызықты құрылғыда жатыр. Егер бұл қиыншылықтар болса, уайымдамаңыз - осы нұсқаулықтың соңына қарай сіз осы таңғажайып машиналар қалай жұмыс істейтінін түсінесіз!

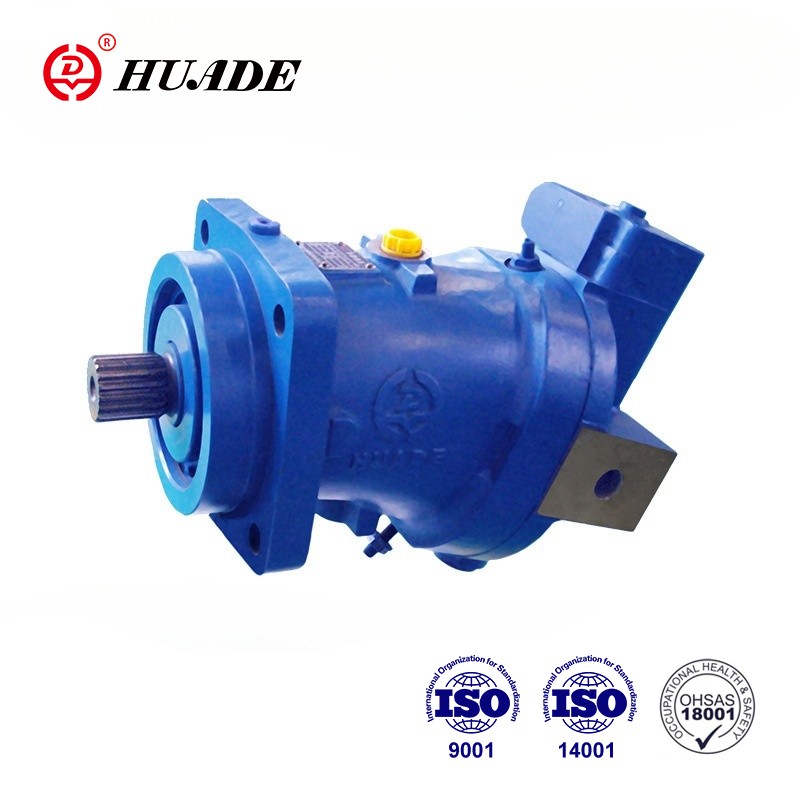

Гидравликалық осьтік поршеньдік мотор дегеніміз не?
Гидравликалық осьтік поршеньді аудармашы ретінде ойлаңыз. Ол қысымдалған майдан (гидравликалық энергия) билік алады және оны ауыр заттарды жылжытатын иіру қозғалысына (механикалық қуатқа) айналдырады.
Қарапайым ұқсастық:Су шарын сығып алуды елестетіп көріңіз - сіз жасаған қысым гидравликалық қысымға ұқсас. Енді қысым ауыр заттарды көтеру үшін қысым дөңгелек айналдыруы мүмкін екенін елестетіп көріңіз. Бұл негізінен гидравликалық осьтік поршеньді мотор жасайды, бірақ әлдеқайда тиімді және күшті.
Неліктен бұл қозғалтқыштар соншалықты маңызды?
Бұл қозғалтқыштар ауыр техниканың бұлшық еттері сияқты. Олар:
Машинаның сиқыры: ол қалай жұмыс істейді
Қарапайым нұсқа
Міне, қарапайым екі қадамдағы негізгі идея:
- Жоғары қысымды май кіредіарнайы порттар арқылы қозғалтқыш
- Поршеньдер итередіОсы қысымдалған маймен
- Сызықтық қозғалыс айналу айналадыақылды тақтайша жүйесі арқылы
- Айналдыру білігіАуыр жабдықты жылжыту үшін қуат береді
Толық процесс
Ішінде не болатынын тереңірек тастайық:
1-қадам: қысымның кірісі
Жоғары қысымды гидравликалық сұйықтық (әдетте арнайы май) моторға клапан тақтасы деп аталатын компонент арқылы ағып жатыр. Бұл тақтайшада сұйықтық қашан және қай жерде жүретін бүйрек тәрізді саңылаулары бар.
2-қадам: поршеньдегі қуат
Мотордың ішінде цилиндр блогы деп аталатын бір нәрсе шеңберінде бірнеше поршеньдер (әдетте 5, 7 немесе 9) орналастырылған. Қысымдағы сұйықтық бұл поршеньдерді ұрған кезде, оларды қатты күшпен итереді.
3-қадам: Айырбастау триктері
Міне, сиқыршы болады! Поршеньдер тікелей жылжытпайды - олар екеуіне де қосылады:
- Қисайған табақ (светба деп аталады) немесе
- Иілген білік жүйесі (осьтік дизайн деп аталады)
Поршеньдер қосулы және кішірейген кезде, бұл қисайған қосылым барлық цилиндр блогын бұру үшін мәжбүр етеді, велосипед пешіне ұнайды, тек велосипед пеші сіздің аяғыңызды доңғалақты айналдыруға айналдырады.
4-қадам: қуат беру
Айналмалы цилиндрлі блок шығыс білігіне қосылған және қуатты жылжыту қажет барлық қажеттіліктерге қосылады.
Негізгі бөліктер және олар не істейді
Негізгі компоненттерді бұзайық:
Маңызды компоненттер
| Бөлу | Ол не істейді | Неліктен маңызды |
|---|---|---|
| Цилиндр блогы | Поршеньдер мен айналады | Көліктегі қозғалтқыш блогы сияқты |
| Поршеньдер | Қысымды қозғалысқа айналдырыңыз | Мотордың «бұлшықеттері» |
| Айналма / бүгілген ось | Айналдыру үшін сызықтық қозғалыс өзгереді | «Тарату» жүйесі |
| Клапан тақтайша | Сұйықтықтың ағындарының уақыты | Мұнай ағынына арналған бағдаршам сияқты |
| Жетек білігі | Жүктеме қуат береді | Қорытынды қуат шығысы |
| Поршеньдік аяқ киім | Үйкелісті азайтыңыз | Барлығын үздіксіз ұстаңыз |
| Мөрдер мен мойынтіректер | Ағып кетудің алдын алу және қолдаудың айналуын болдырмаңыз | Тиімділік пен беріктікті сақтау |
Бұл бөліктер қалай жұмыс істейді
Клапан тақтасы мұнайды дәл уақытында порстонға жібереді. Қысымдалған поршеньдер көлбеу табаққа қарсы итеріп, цилиндр блогын бұру үшін мәжбүр етеді. Мөрдер мен мойынтіректер энергия шығынынсыз үздіксіз жұмыс істеуді қамтамасыз етеді.
Екі дизайнның екі түрі
Бұл қозғалтқыштарды салудың екі танымал тәсілі бар:
Сюмтонның дизайны
Ол қалай жұмыс істейді:Поршеньдер негізгі білікке параллель және қисайған табаққа салынған сызық
Үздік:Бақылаудың нақты қосымшалары, ықшам бос орындар
Мұны:Велосипедке арналған дөңгелек, олар сөйлейтін (поршеньдер) қисайған бетіне жүгінеді
Пайдаланылған:Инъекциялық қалыптау машиналары, зауыттық автоматика
Иілген осьтік дизайн
Ол қалай жұмыс істейді:Бүкіл поршеньді жинақ шығыс білігімен салыстырғанда бұрышты
Үздік:Көптеген моментке мұқтаж ауыр өтініштер
Мұны:Қозғалысты түрлендіретін иілген шынтақ буыны
Пайдаланылған:Тау-кен техникасы, құрылыс техникасы
Жылдам салыстыру
| Белгі | Свейма | Иілген ось |
|---|---|---|
| Мөлшер | Қосымша ықшам | Ұлғырақ |
| Құны | Аз қымбат | Көбірек қымбат |
| Ликес | Жақсы | Үздік |
| Жылдамдық | Үздік | Жақсы |
| Ең жақсы пайдалану | Дәлдік жұмыс | Ауыр көтеру |
Өнімділік: бұл моторларды ерекше етеді
Неліктен олар өте күшті
Гидравликалық осьтік поршеньдік қозғалтқыштар мотор әлемінің спортшыларына ұқсайды. Міне, оларды ерекше ететін нәрсе:
- Жоғары тиімділік:Олар гидротехникалық энергияның 85-95% -ы пайдалы механикалық жұмыстарға айналдырады. Бұл сіз жұмсайтын әр доллар үшін 95 цент алу сияқты!
- Керемет момент:Олар аз жылдамдықпен де жаппай бұралу күштерін қалыптастыра алады. Елестетіп көріңіз, бірақ үлкен болтты күшті бұраңыз.
- Нақты бақылау:Сіз олардың жылдамдығын және күш-қуатын дәл реттей аласыз, мысалы, күңгірт күш-қуатқа ауыса аласыз.
- Тұрақтылық:Тиісті күтіммен олар 8000-12000 сағат жұмыс істей алады - бұл бір жылдан астам уақыт бойы тоқтамай жұмыс істейді!
Маңызды сандар
- Тиімділік:85-95% (басқа мотор түрлеріне қарағанда әлдеқайда жақсы)
- Қысым:350-450 бар (бұл шаршы дюймге шамамен 5000-6,5,5 фунт) өңдей алады
- Жылдамдық диапазоны:Минутына 100-3000 айналу
- КүтуЭС:8000-12000 жұмыс уақыты
Нақты-әлемдік қосымшалар
Құрылыс алаңдары
Экскаватор қазу немесе бульдозерді итеріп жатқанын көргенде, гидравликалық осьтік поршеньді моторлар ауыр көтеруде. Олар шелекті, тректерді және басқа қозғалмалы бөлшектерді пайдалану үшін қажетті нақты бақылауды қамтамасыз етеді.
Заттар
Өндіріс зауыттарында бұл қозғалтқыштар пластикалық бөлшектер, ауыр престер және электр құрастыру желісінің жабдықтарын жасайтын инъекциялық қозғалтқыш машиналарын басқарады.
Шахталар
Гигант тау-кен машиналары және бұрғылау жабдықтары осы қозғалтқыштарға пайдалы, тау-кен жұмыстарында кездеседі, олар тау-кен жұмыстарында кездеседі.
Фермалар
Заманауи тракторлар мен комбайндар осы қозғалтқыштарды электр қуатын, доңғалақты доңғалақтарға және егіншілікті тиімдірек ететін гидравликалық жүйелерге қолданады.
Жалпы проблемалар және оларды қалай түзету керек
Тіпті ең жақсы машиналар да мәселелерге де ие бола алады. Мұнда ең көп кездесетін мәселелер және олардың шешімдері:
| Проблема | Симптомдар | Жалпы себептер | Жылдам түзетулер |
|---|---|---|---|
| Әлсіз айналу | Баяу / әлсіз бұрылыс | Төмен қысым, жеткіліксіз ағу, ішкі ағу | Сорғының қысымын тексеріп, шығын жылдамдығын тексеріп, тығыздағыштарды тексеріңіз |
| Мұнай ағуы | Көрінетін май құю | Тозған тығыздағыштар, борпылдақ арматура, жарылған корпус | Тығыздағыштарды ауыстырыңыз, қосылыстарды қатайтыңыз, корпусты тексеріңіз |
| Jerly қозғалысы | Төмен жылдамдықта кекіру | Лас май, тозған бөліктер, жүйедегі ауа | Сүзгілерді, қан кететін ауаны өзгертіңіз, компоненттерді тексеріңіз |
| Шу / діріл | Ерекше дыбыстар, дірілдейді | Борпылдақ, тозған бөлшектер, қысым байланысы | Болттарды қатайтыңыз, туралауды тексеріңіз, қысым реттеңіз |
Техникалық қызмет көрсету қарапайым
Үнемі техникалық қызмет көрсету шығындарды болдырмайды:
Гидравликалық қозғалтқыштардың болашағы
Технологияларды жетілдіруге ақылды бақылау сенсорлары, ұзақ өмір сүруге арналған озық материалдар, қоршаған ортаға әсері аз, қоршаған ортаға әсері бар, компьютермен басқарылатын дәлдіктер кіреді.
Жиі қойылатын сұрақтар
Ж: Гидравликалық қозғалтқыштар жоғары момент пен жылдамдықпен қосымшаларда, ал артық жүктемелерді жақсырақ ұстай алады. Электр қозғалтқыштары жоғары жылдамдықты, тұрақты жүктемелерге жақсырақ, және энергияны үнемдейді.
Ж: Иә! Көптеген гидравликалық осьтік поршеньдік қозғалтқыштар сорғыларға айналу үшін операцияларды қалпына келтіре алады. Бұл гидравликалық қуатты өндіру және пайдалану үшін қажет жүйелерде пайдалы.
Ж: Шағын қондырғылар мен нақты бақылау үшін сүйрін таңдаңыз. Максималды момент пен беріктігін талап ететін ауыр қосымшалар үшін бүгілген осьті таңдаңыз.
Ж: Бұл қозғалтқыштар өте тығыз толеранттыларға ие (адам шашынан аз болса). Лас майдың тозуы тиімділікті азайтады және моторлы өмірді күрт қысқартады.
Ж: Бағалар шағын бірлікке 1000 доллардан 50 000 доллардан, ал үлкен, жоғары сапалы қозғалтқыштарға дейін. Инвестиция тиімділігі мен ұзақ өмір сүру арқылы төлейді.
Қорытынды: қозғалыс
Гидравликалық осьтік поршеньді қозғалтқыштар - бұл сұйық қысымының қарапайым тұжырымдамасын керемет механикалық қуатқа айналдыратын керемет машиналар. Сіз құрылыс техникасын жұмыс істеп, зауыт жабдықтарын жұмыс істеп, ауылшаруашылық техникаларын жүргізесіз бе, жұмыс істеп, осы қозғалтқыштардың жұмысы оларды қалай тиімді пайдалануға көмектесіп, оларды ұзақ уақыт жұмыс істеуге көмектеседі.
Келесі жолы сіз металл бөлшектерін немесе зауыттық машинаны бір-біріне оңай көтергенде, металл бөлшектерін дәл көтергенде, сіз олардың қуатының құпиясын білесіз - гидравликалық осьтік поршень моторы
Есіңізде болсын, кез-келген қуатты құрал сияқты, бұл қозғалтқыштар дизайн шектерінде дұрыс жұмыс істеген және жұмыс істеген кезде жақсы жұмыс істейді. Қажетті күтіммен олар кейде ең жақсы технологияның дәлдігі дәл және күтіммен қолданылатын қарапайым инженерлік принциптердің нәтижесі екенін дәлелдейтін сенімді, тиімді қызмет етеді.
Гидравликалық жүйелер туралы көбірек білгіңіз келе ме?Гидравликалық сорғылар, жүйелік дизайн және техникалық қызмет көрсету бойынша қатысты нұсқаулықтарды қараңыз. Толық гидравликалық жүйені түсіну осы керемет машиналардан көбірек алуға көмектеседі.
